Cách Vẽ Hình Giải Toán: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Việc vẽ hình trong quá trình giải toán không chỉ giúp chúng ta hình dung rõ ràng các khái niệm, quan hệ mà còn nâng cao khả năng tư duy logic, sáng tạo. Đối với học sinh, sinh viên và cả những người đang làm việc trong các lĩnh vực kỹ thuật, khoa học, nghệ thuật, việc nắm vững các kỹ thuật vẽ hình giải toán là một kỹ năng không thể thiếu. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những bước cơ bản nhất cho đến các kỹ thuật nâng cao, kèm theo các ví dụ thực tế, mẹo hay và công cụ hỗ trợ hiện đại.

1. Tại sao việc vẽ hình lại quan trọng trong giải toán?

1.1. Hình ảnh giúp nhận dạng vấn đề nhanh hơn

Khi chúng ta chuyển một bài toán sang dạng hình ảnh, các yếu tố như độ dài, góc, diện tích, thể tích… sẽ trở nên trực quan hơn. Điều này giúp giảm thiểu sai sót trong quá trình tính toán.

1.2. Tăng cường khả năng logic và suy luận

Việc vẽ hình ép buộc chúng ta phải xác định các điểm, đường thẳng, góc, và các mối quan hệ giữa chúng, từ đó rèn luyện khả năng suy luận logic và phân tích.

Có thể bạn quan tâm: Cách Vẽ Hình Elip Bằng Ngôn Ngữ Lập Trình C: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1.3. Giao tiếp hiệu quả hơn

Trong môi trường học thuật hay công việc, một bản vẽ rõ ràng giúp truyền đạt ý tưởng một cách nhanh chóng, giảm thiểu hiểu lầm.

2. Các công cụ vẽ hình cơ bản

Công cụ	Ưu điểm	Nhược điểm	Thích hợp cho
Bút chì & thước kẻ	Đơn giản, dễ chỉnh sửa	Không tiện cho bản vẽ kỹ thuật	Học sinh, sinh viên
Compás (kẻ cung)	Vẽ vòng tròn, cung chính xác	Cần kỹ năng điều khiển	Toán hình học
Phần mềm GeoGebra	Miễn phí, mạnh mẽ, hỗ trợ 3D	Cần máy tính	Giảng dạy, nghiên cứu
Microsoft Visio	Giao diện thân thiện, tích hợp Office	Chi phí	Doanh nghiệp
LaTeX + TikZ	Độ chính xác cao, tích hợp tài liệu	Đòi hỏi kiến thức lập trình	Nghiên cứu, báo cáo
Desmos	Trực tuyến, hỗ trợ đồ thị	Giới hạn chức năng	Học sinh, giáo viên

2.1. Lựa chọn công cụ phù hợp

• Mục tiêu học tập: Nếu chỉ cần vẽ nhanh để hiểu bài, bút chì và thước là đủ. Nếu muốn tạo tài liệu chuyên nghiệp, TikZ hoặc GeoGebra sẽ là lựa chọn tốt.
• Môi trường làm việc: Trong lớp học, công cụ trực tuyến như Desmos hoặc GeoGebra giúp mọi người cùng xem và chỉnh sửa đồng thời.
• Khả năng kỹ thuật: Người mới bắt đầu nên bắt đầu với các công cụ đồ họa 2D đơn giản, sau đó dần chuyển sang phần mềm phức tạp hơn.

3. Quy trình vẽ hình giải toán cơ bản

Bước 1: Đọc và phân tích đề bài

Có thể bạn quan tâm: Cách Vẽ Hình Elip 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Xác định các đối tượng: Điểm, đoạn thẳng, góc, hình đa giác, vòng tròn…
• Ghi chú các dữ liệu đã cho: Độ dài, góc, tỉ lệ, điều kiện đặc biệt (vuông góc, đồng dạng…).

Bước 2: Lập kế hoạch vẽ

• Chọn hệ tọa độ: Đối với các bài toán có tính đối xứng hoặc cần tính tọa độ, việc đặt hệ trục Oxy là cần thiết.
• Xác định thang đo: Đảm bảo các độ dài trên bản vẽ tỉ lệ hợp lý, tránh làm mất tính chính xác.

Bước 3: Vẽ các đối tượng chính

• Dùng thước kẻ và compás: Đối với các đoạn thẳng và vòng tròn.
• Đánh dấu các điểm quan trọng: Sử dụng ký hiệu A, B, C… hoặc các ký hiệu phụ (A’, B’, …) khi cần.

Bước 4: Thêm các yếu tố phụ

• Đánh dấu góc, độ dài: Sử dụng góc đồng hồ, thước kẻ đo.
• Vẽ các đường trung trực, đường cao, đường phân giác: Đặc biệt hữu ích trong các bài toán hình học.

Bước 5: Kiểm tra lại bản vẽ

• Kiểm tra tính hợp lệ: Đảm bảo các điều kiện (vuông góc, cân bằng…) được thỏa mãn.
• Xác nhận các giá trị: Đọc lại các dữ liệu đã ghi, tránh nhầm lẫn.

4. Kỹ thuật vẽ hình trong các loại bài toán thường gặp

4.1. Toán hình học Euclid (2D)

4.1.1. Vẽ tam giác

• Tam giác đều: Dùng compás để vẽ ba cung tròn có bán kính bằng độ dài cạnh, sau đó nối các giao điểm.
• Tam giác vuông: Đặt một góc vuông tại gốc tọa độ (0,0), vẽ hai đoạn thẳng dọc và ngang, sau đó nối đầu các đoạn.

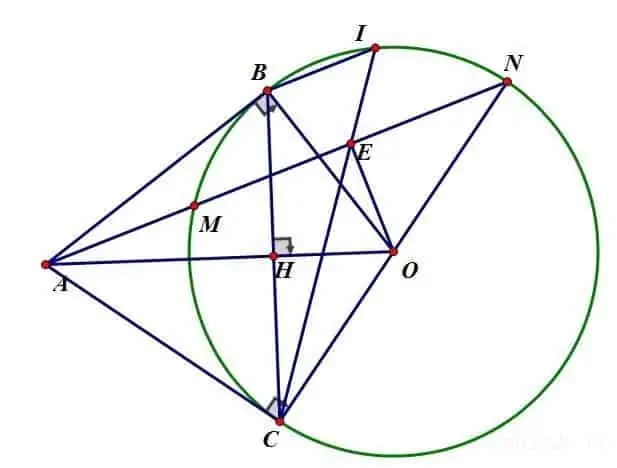

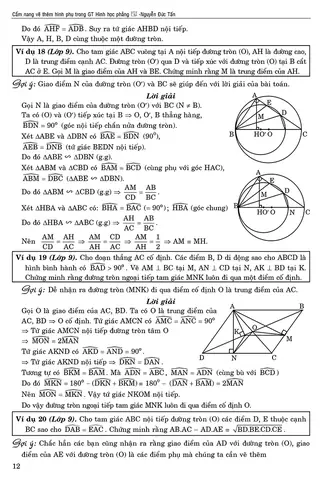

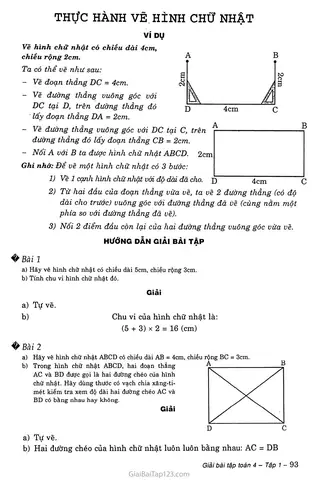

4.1.2. Vẽ hình chữ nhật và hình vuông

• Hình chữ nhật: Xác định một góc vuông, kéo dài hai đoạn thẳng vuông góc, sau đó dùng thước kéo dài các đoạn còn lại.
• Hình vuông: Tương tự, nhưng đảm bảo độ dài các cạnh bằng nhau. Có thể dùng compás để xác định độ dài.

4.1.3. Vẽ các đường trung trực và đường phân giác

• Đường trung trực: Đánh dấu hai điểm trên đoạn thẳng, vẽ vòng tròn với cùng bán kính qua hai điểm, giao nhau tại hai điểm mới, nối chúng lại.
• Đường phân giác góc: Dùng compás lấy cùng bán kính ở hai cạnh của góc, vẽ hai cung tròn, nối giao điểm của chúng tới đỉnh góc.

4.2. Toán học không gian (3D)

Có thể bạn quan tâm: Cách Vẽ Hình Dễ Thương: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

4.2.1. Vẽ khối lập phương và hình hộp chữ nhật

• Khối lập phương: Bắt đầu vẽ một hình vuông, sau đó vẽ ba đường song song và bằng độ dài cạnh, nối các đỉnh tương ứng để tạo thành hình lập phương.
• Hình hộp chữ nhật: Tương tự, nhưng các cạnh có độ dài khác nhau. Đảm bảo các đường song song và vuông góc.

4.2.2. Vẽ hình trụ và hình nón

• Hình trụ: Vẽ hai vòng tròn đồng tâm (trên và dưới), nối các điểm tương ứng bằng các đoạn thẳng thẳng đứng.
• Hình nón: Vẽ một vòng tròn làm đáy, đặt một điểm trên trục thẳng đứng, nối điểm này tới mọi điểm trên vòng tròn.

4.3. Toán học đại số – Vẽ đồ thị hàm số

4.3.1. Đồ thị hàm số bậc nhất và bậc hai

• Hàm bậc nhất (y = ax + b): Xác định hai điểm (0,b) và (1, a+b), nối chúng.
• Hàm bậc hai (y = ax² + bx + c): Tìm đỉnh (–b/2a, c – b²/4a), vẽ trục đối xứng, xác định các điểm giao với trục Oy và Oy.

4.3.2. Đồ thị hàm số lượng giác

• Sin, Cos: Vẽ chu kỳ 2π, đánh dấu các điểm (0,0), (π/2,1), (π,0), (3π/2,-1), (2π,0).
• Tang, Cot: Đánh dấu các tiệm cận đứng tại (π/2 + kπ) và (kπ) tương ứng.

4.3.3. Đồ thị hàm số mũ và logarit

• Mũ (y = a^x): Vẽ qua (0,1) và (1,a), xác định tiệm cận ngang y=0 nếu a>1.
• Logarit (y = log_a x): Đảo ngược đồ thị mũ, tiệm cận đứng x=0, qua (1,0) và (a,1).

5. Mẹo vẽ hình nhanh và chính xác

1. Sử dụng lưới (grid): Khi vẽ bằng tay, một tờ giấy có lưới sẽ giúp duy trì tỉ lệ và góc đúng.
2. Đánh dấu nhẹ nhàng: Đánh dấu các điểm quan trọng bằng bút chì mỏng, sau khi hoàn thiện có thể tô đậm lại.
3. Kiểm tra góc bằng thước đo góc: Đối với các bài toán yêu cầu góc đặc biệt (30°, 45°, 60°), sử dụng thước đo góc để tránh sai lệch.
4. Sử dụng màu sắc: Màu khác nhau để phân biệt các yếu tố (đường trung trực màu đỏ, đường phân giác màu xanh…) giúp nhìn rõ hơn.
5. Lưu trữ bản vẽ điện tử: Khi dùng GeoGebra hoặc Desmos, lưu lại file .ggb hoặc .png để có thể chỉnh sửa sau.

6. Hướng dẫn chi tiết vẽ một bài toán mẫu

Bài toán:

Cho tam giác ABC có AB = 8 cm, AC = 6 cm và ∠A = 60°. Tìm diện tích tam giác và vẽ hình minh họa.

Bước 1: Phân tích đề bài

• Đối tượng: Tam giác ABC.
• Dữ liệu: AB = 8 cm, AC = 6 cm, ∠A = 60°.
• Yêu cầu: Tính diện tích và vẽ hình.

Bước 2: Lập kế hoạch vẽ

• Chọn hệ tọa độ: Đặt A tại gốc O (0,0), AB dọc theo trục Ox.
• Thang đo: 1 cm trên giấy = 1 cm thực tế.

Bước 3: Vẽ các cạnh

1. Vẽ đoạn AB: Dùng thước kẻ, đánh dấu từ (0,0) tới (8,0). Gọi điểm B là (8,0).
2. Vẽ góc 60° tại A: Dùng compás hoặc thước đo góc, đánh dấu một đường thẳng tạo góc 60° với trục Ox.
3. Xác định điểm C: Vì AC = 6 cm, đo độ dài 6 cm trên đường tạo góc 60°, đánh dấu điểm C.

Bước 4: Hoàn thiện bản vẽ

• Nối B và C bằng thước kẻ.
• Ghi chú độ dài AB = 8 cm, AC = 6 cm, ∠A = 60°.
• Đánh dấu các điểm A(0,0), B(8,0), C(x_c, y_c) (có thể tính: x_c = 6·cos60° = 3, y_c = 6·sin60° = 3√3 ≈5.2).

Bước 5: Tính diện tích

• Công thức diện tích tam giác: (S = \frac{1}{2}ab\sin C).
  (S = \frac{1}{2} \times 8 \times 6 \times \sin 60° = 24 \times \frac{\sqrt{3}}{2} = 12\sqrt{3}) cm² ≈ 20.78 cm².

Bước 6: Ghi kết quả trên bản vẽ

• Viết “Diện tích = 12√3 cm² (≈20.78 cm²)” ở góc bản vẽ.

7. Sử dụng phần mềm GeoGebra để vẽ nhanh

Có thể bạn quan tâm: Cách Vẽ Hình Cửu Giác: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Những Đường Nét Hoàn Hảo

7.1. Tải và cài đặt

• Truy cập https://www.geogebra.org/, chọn “GeoGebra Classic 6” (phiên bản miễn phí).

7.2. Các bước thực hiện

1. Chọn công cụ “Point” và tạo các điểm A, B, C.
2. Sử dụng công cụ “Segment” để nối A‑B, A‑C, B‑C.
3. Nhập độ dài: Click vào đoạn AB → “Length” → nhập 8. Tương tự cho AC = 6.
4. Đặt góc: Chọn công cụ “Angle” → click A‑B‑C → nhập 60°.
5. Tính diện tích: Gõ lệnh AreaPolygonA,B,C trong thanh nhập liệu, kết quả sẽ hiển thị.
6. Tùy chỉnh màu sắc và nhãn: Click vào các đối tượng → “Style” → chọn màu, độ dày, hiển thị nhãn.

7.3. Lưu và chia sẻ

• Lưu dưới dạng file .ggb để mở lại sau.
• Xuất hình ảnh PNG hoặc SVG để chèn vào báo cáo.

8. Vẽ hình trong LaTeX bằng TikZ – Dành cho người nghiên cứu

8.1. Cài đặt môi trường

\usepackage{tikz}
\usetikzlibrary{calc,angles,quotes}

8.2. Mã vẽ tam giác mẫu (theo bài toán trên)

\begin{tikzpicture}scale=0.8
% Định nghĩa các điểm
\coordinate (A) at (0,0);
\coordinate (B) at (8,0);
\coordinate (C) at (3,3sqrt(3)); % Vẽ các cạnh
\drawthick (A) -- (B) nodemidway,below {$8$ cm};
\drawthick (A) -- (C) nodemidway,left {$6$ cm};
\drawthick (B) -- (C); % Đánh dấu góc A = 60°
\draw pic"$60^\circ$",draw=orange,angle radius=1cm,angle eccentricity=1.2 {angle = B--A--C}; % Nhãn các điểm
\foreach \p/\l in {A/A, B/B, C/C} \nodeabove right at (\p) {$\l$}; % Diện tích
\path (A)!0.5!(B) coordinate (MAB);
\path (A)!0.5!(C) coordinate (MAC);
\drawdecorate,decoration={brace,amplitude=5pt} (MAB) -- (MAC) nodemidway,right {$12\sqrt3$ cm$^2$};
\end{tikzpicture}

Kết quả sẽ cho ra một hình tam giác đẹp, có nhãn độ dài, góc và diện tích được chú thích bằng dấu ngoặc.

9. Thực hành: 10 bài tập vẽ hình giải toán cho người mới bắt đầu

STT	Đề bài	Hướng dẫn nhanh
1	Vẽ hình chữ nhật có diện tích 24 cm² và tỉ lệ cạnh 3:4.	Đặt chiều dài = 4x, rộng = 3x → 12x² = 24 → x = √2 → các cạnh 4√2, 3√2.
2	Vẽ tam giác cân có đáy 10 cm và góc ở đáy 45°.	Đặt đáy trên trục Ox, tính độ dài các cạnh bên bằng công thức sin45°.
3	Vẽ hình trụ có bán kính 5 cm và chiều cao 12 cm.	Vẽ hai vòng tròn đồng tâm, nối các điểm tương ứng.
4	Vẽ đồ thị hàm số y = x³ – 3x.	Tính các điểm giao với trục Ox (x=0, ±√3) và trục Oy (0), vẽ các đoạn cong mượt.
5	Vẽ tam giác vuông ABC với AB = 9 cm, AC = 12 cm.	Đặt A tại gốc, AB dọc trục Ox, AC dọc trục Oy, nối B‑C.
6	Vẽ hình bình hành có các cạnh 7 cm và 5 cm, góc 60°.	Dùng compás để tạo góc 60° tại một đỉnh, kéo dài các cạnh.
7	Vẽ đường trung trực của đoạn DE có D(2,3), E(8,9).	Tìm trung điểm M, vẽ đường vuông góc qua M với độ dốc nghịch đảo.
8	Vẽ đồ thị hàm số y = 2^x.	Đánh dấu (0,1), (1,2), (2,4)… vẽ đường cong tăng nhanh.
9	Vẽ hình nón có bán kính đáy 4 cm, chiều cao 9 cm.	Vẽ vòng tròn đáy, nối tâm tới đỉnh, tạo hình nón.
10	Vẽ hình đa giác đều 6 cạnh (lục giác) nội tiếp trong vòng tròn bán kính 5 cm.	Dùng compás để vẽ vòng tròn, chia góc 360°/6=60°, đánh dấu 6 điểm, nối chúng.

10. Kết luận

Việc vẽ hình giải toán không chỉ là một kỹ năng hỗ trợ trong quá trình học tập mà còn là một công cụ mạnh mẽ giúp chúng ta suy luận, truyền đạt và sáng tạo. Từ những dụng cụ đơn giản như bút chì, thước kẻ, compás cho tới các phần mềm hiện đại như GeoGebra, Desmos, LaTeX + TikZ, mỗi công cụ đều có ưu và nhược điểm riêng, phù hợp với từng mục đích và đối tượng sử dụng.

Những điểm cốt lõi cần ghi nhớ:
1. Hiểu đề bài trước khi vẽ – xác định các đối tượng và dữ liệu cần thiết.
2. Lập kế hoạch vẽ – chọn hệ tọa độ, thang đo, công cụ phù hợp.
3. Thực hiện cẩn thận – đánh dấu, đo đạc, vẽ chính xác các đường và góc.
4. Kiểm tra lại – đảm bảo mọi điều kiện của bài toán được thỏa mãn.
5. Sử dụng công nghệ khi cần – phần mềm giúp tiết kiệm thời gian và tăng độ chính xác.

Hy vọng qua bài viết này, bạn đã nắm vững các bước và kỹ thuật vẽ hình giải toán, từ cơ bản đến nâng cao, đồng thời có thể áp dụng chúng vào thực tiễn học tập và công việc. Hãy luyện tập thường xuyên, kết hợp với các công cụ hiện đại để nâng cao kỹ năng của mình. Chúc bạn thành công!
