Cách Vẽ Hình Không Gian: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lời mở đầu

Vẽ hình không gian là một trong những kỹ năng quan trọng trong thiết kế, kiến trúc, công nghệ CAD (Computer‑Aided Design) và cả trong nghệ thuật. Khi chúng ta chỉ vẽ trên mặt phẳng 2D, mọi thứ đều tĩnh và thiếu chiều sâu, nhưng khi đưa vào yếu tố không gian (3D), hình ảnh trở nên sống động, thực tế hơn và truyền tải thông tin một cách hiệu quả hơn. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin tạo ra các bản vẽ không gian chất lượng cao.

Lưu ý: Nội dung được chia thành các phần rõ ràng, mỗi phần có các bước thực hành và mẹo nhỏ. Bạn có thể đọc toàn bộ hoặc chỉ tập trung vào phần mình quan tâm.

1. Kiến Thức Cơ Bản Về Không Gian

1.1. Định Nghĩa Không Gian 3D

• Không gian ba chiều (3D) là hệ thống tọa độ gồm ba trục: X (trục ngang), Y (trục dọc) và Z (trục sâu).
• Mỗi điểm trong không gian được biểu diễn bằng một bộ ba số (x, y, z).

1.2. Các Đối Tượng Cơ Bản

Đối tượng	Đặc điểm	Công dụng trong vẽ
Điểm	Vị trí duy nhất, không có kích thước	Xác định vị trí các đỉnh, góc
Đoạn thẳng	Hai điểm nối nhau	Tạo khung, viền
Mặt phẳng	Tập hợp các điểm thẳng hàng trong cùng một mặt	Tạo nền, bề mặt
Khối	Tập hợp các mặt phẳng tạo thành hình thể	Xây dựng các vật thể thực tế

1.3. Hệ tọa độ phổ biến

• Cartesian (Đề) – Dùng trong hầu hết các phần mềm CAD, AutoCAD, SolidWorks.
• Cylindrical (Trụ) – Thích hợp cho các vật thể tròn, ống.
• Spherical (Cầu) – Dùng cho các mô hình có hình cầu hoặc bán cầu.

2. Chuẩn Bị Công Cụ Và Phần Mềm

2.1. Phần mềm phổ biến

Có thể bạn quan tâm: Cách Vẽ Hình Free Fire: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Phần mềm	Độ khó	Ứng dụng	Giá
AutoCAD	Trung bình	Kiến trúc, kỹ thuật	Thuê bao
SketchUp	Dễ	Kiến trúc, nội thất	Miễn phí/Pro
Blender	Khó	Đồ họa 3D, hoạt hình	Miễn phí
Fusion 360	Trung bình	Cơ khí, thiết kế công nghiệp	Miễn phí cho học sinh, sinh viên
SolidWorks	Khó	Cơ khí, sản xuất	Thuê bao

2.2. Phần cứng đề nghị

• CPU: Tối thiểu i5, 8‑core đề nghị cho mô hình phức tạp.
• GPU: Card hỗ trợ OpenGL/DirectX, 4 GB VRAM trở lên.
• RAM: 16 GB trở lên (đặc biệt khi làm việc với mô hình lớn).
• Màn hình: 1920×1080 pixel, hỗ trợ màu chuẩn sRGB.

2.3. Các công cụ hỗ trợ vẽ tay

• Bút vẽ kỹ thuật (cân, bút chì, bút mực).
• Bảng vẽ (kèm thước kẻ, compa, thước đo góc).
• Giấy vẽ (khổ A3/A4, độ dày 120‑160 g/m²).

3. Nguyên Tắc Vẽ Hình Không Gian Cơ Bản

3.1. Phép chiếu (Projection)

• Chiếu trực giao (Orthographic Projection): Các trục vuông góc nhau, không có độ méo. Thường dùng trong bản vẽ kỹ thuật.
• Chiếu phối cảnh (Perspective Projection): Đường thẳng hội tụ về một hoặc nhiều điểm pháo đài (vanishing points). Tạo cảm giác sâu và thực tế.

3.2. Các loại phối cảnh

Loại	Đặc điểm	Số điểm pháo đài

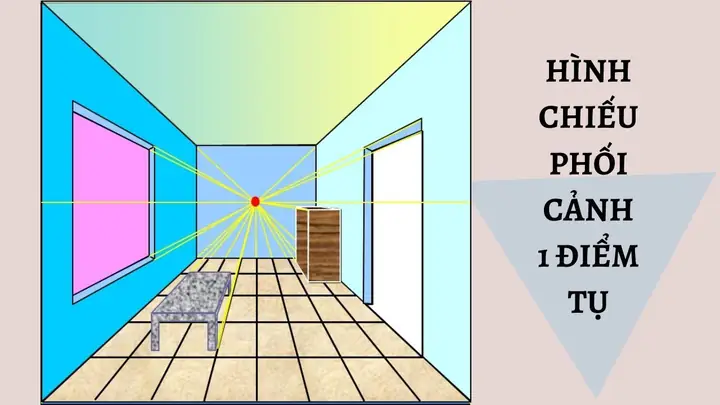

One‑point perspective	Đối tượng đối diện trực tiếp	1
Two‑point perspective	Đối tượng quay 45°	2
Three‑point perspective	Đối tượng nhìn từ góc cao hoặc thấp	3
Four‑point (curvilinear) perspective	Độ cong mạnh, dùng cho 360°	4+

3.3. Quy tắc vẽ các trục

1. X‑axis: Vẽ ngang, thường là màu đỏ.
2. Y‑axis: Vẽ dọc, thường là màu xanh lá.
3. Z‑axis: Vẽ nghiêng (45°), thường là màu xanh dương.

3.4. Đánh dấu độ sâu

• Độ sâu ngắn: Đường Z ngắn hơn, đối tượng gần mặt nền.
• Độ sâu dài: Đường Z dài hơn, đối tượng xa hơn.

4. Bước Đầu Tiên: Vẽ Trục và Hệ Tọa Độ

Có thể bạn quan tâm: Cách Vẽ Hình Dễ Thương: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Chọn góc nhìn: Đối với người mới, bắt đầu với 2‑point perspective sẽ dễ dàng hơn.
2. Vẽ các điểm pháo đài: Đánh dấu 2 điểm trên đường horizon (đường chân trời). Đặt chúng cách nhau khoảng 12‑15 cm trên giấy A3.
3. Kẻ trục X và Y: Dùng thước kẻ vẽ đường ngang (horizon) và đường dọc (vertical) qua trung tâm.
4. Vẽ các đường dẫn tới các điểm pháo đài: Từ các góc của hình chữ nhật cơ bản, kéo các đường tới điểm pháo đài để tạo khung phối cảnh.

Mẹo: Dùng thước kẻ tròn (compass) để đo độ dài các đoạn thẳng, đảm bảo độ chính xác.

5. Vẽ Các Hình Cơ Bản Trong Không Gian

5.1. Hình Hộp (Cuboid)

1. Xác định các đỉnh: Bắt đầu bằng một hình chữ nhật trên mặt nền (plane XY).
2. Kéo các đường Z: Từ mỗi đỉnh, kéo đường thẳng về phía các điểm pháo đài (độ dài tùy ý, thường 5‑8 cm).
3. Kết nối các đỉnh trên: Hoàn thành mặt trên bằng cách nối các đầu của các đường Z.

5.2. Hình Trụ (Cylinder)

1. Vẽ đường tròn cơ sở: Dùng compa, đặt tâm tại một trong các đỉnh của hộp đã vẽ.
2. Kéo các đường Z: Từ các điểm trên chu vi, kéo đường Z tới các điểm pháo đài.
3. Vẽ đường tròn trên cùng: Dùng compa, giữ bán kính bằng cơ sở, vẽ trên mặt trên.

5.3. Hình Cầu (Sphere)

1. Xác định tâm: Đặt tại điểm giao của trục X, Y và Z.
2. Vẽ các vòng tròn đồng tâm: Dùng compa, vẽ các vòng tròn lớn hơn, sau đó vẽ các vòng tròn nằm ngang và dọc để tạo cảm giác ba chiều.
3. Sử dụng shading (đánh bóng): Đánh bóng nhẹ để mô phỏng ánh sáng.

5.4. Hình Nón (Cone)

1. Vẽ cơ sở tròn.
2. Kẻ đỉnh (apex): Đặt trên trục Z, cách cơ sở một khoảng tùy chỉnh.
3. Kết nối các điểm trên chu vi tới đỉnh.

6. Kỹ Thuật Vẽ Chi Tiết và Đánh Bóng

6.1. Đánh dấu các mặt ẩn

• Đường nét đứt: Dùng cho các cạnh không nhìn thấy được.
• Đường nét răng cưa: Thường dùng để biểu thị độ sâu hoặc các chi tiết kỹ thuật.

6.2. Shading (đánh bóng) cơ bản

Có thể bạn quan tâm: Cách Vẽ Hình Con Trâu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mức độ	Độ đậm	Mô tả
Light	10‑20%	Nơi ánh sáng chiếu trực tiếp
Medium	30‑50%	Nơi ánh sáng chiếu gián tiếp
Dark	60‑80%	Bóng tối, góc che khuất

• Cách thực hiện: Dùng bút chì HB (nhẹ) cho phần Light, 2B‑4B cho Medium, 6B‑8B cho Dark. Tạo gradient mượt mà bằng cách kéo bút chì theo hướng ánh sáng.

6.3. Kỹ thuật hatch và cross‑hatch

• Hatch: Đánh dấu bằng các đường nét song song.
• Cross‑hatch: Đánh dấu bằng các đường chéo chồng lên nhau, tạo độ đậm hơn.
• Ứng dụng: Dùng để biểu thị vật liệu (gỗ, kim loại, bê tông) hoặc độ dày tường.

7. Sử Dụng Phần Mềm CAD Để Vẽ Hình Không Gian

7.1. Bắt đầu một dự án mới

1. Mở phần mềm (ví dụ AutoCAD).
2. Chọn đơn vị đo: mm, cm, hoặc inch tùy dự án.
3. Tạo layer (lớp) riêng cho trục, các đối tượng, và shading.

7.2. Vẽ các đối tượng cơ bản

• Lệnh LINE: Vẽ đoạn thẳng.
• Lệnh RECTANGLE: Vẽ hình chữ nhật (đặt trên plane XY).
• Lệnh EXTRUDE: Đẩy một hình 2D lên trục Z để tạo khối.
• Lệnh REVOLVE: Quay một đường quanh trục để tạo hình trụ, nón.

7.3. Áp dụng view 3D

• Lệnh VIEW: Chọn SWIs, SEIs, NEIs để chuyển đổi góc nhìn.
• Lệnh ORBIT: Quay mô hình quanh trục trung tâm để xem từ mọi góc.

7.4. Thêm vật liệu và ánh sáng

• Material Editor: Gán vật liệu (metal, wood, glass) cho các bề mặt.
• Light Sources: Thêm nguồn sáng (point, directional) để tạo bóng thực tế.

7.5. Render (kết xuất hình ảnh)

• Render Settings: Chọn độ phân giải (1920×1080 hoặc cao hơn), chất lượng (medium, high).
• Render Engine: Sử dụng built‑in (AutoCAD) hoặc plugin như V-Ray, Lumion để có kết quả chất lượng cao.

8. Các Bước Thực Hành Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Hình Con Sâu Đơn Giản Và Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

8.1. Vẽ mô hình kiến trúc (nhà ở)

1. Lập bản đồ nền (site plan).
2. Vẽ khung nhà (frame) bằng lệnh EXTRUDE cho tường.
3. Thêm cửa, cửa sổ (blocks).
4. Áp dụng vật liệu và render để kiểm tra ánh sáng tự nhiên.

8.2. Thiết kế cơ khí (bộ phận máy)

1. Sử dụng SKETCH để vẽ profile.
2. Dùng REVOLVE hoặc LOFT để tạo hình tròn hoặc phức tạp.
3. Kiểm tra giao cắt (section) để xác nhận độ chính xác.
4. Xuất file STL cho in 3D.

8.3. Tạo hoạt hình ngắn (animation)

• Keyframe: Đặt vị trí, góc quay cho mô hình tại các khung hình.
• Timeline: Điều chỉnh thời gian chuyển động.
• Render video: Xuất dưới dạng MP4 hoặc AVI.

9. Những Sai Lầm Thường Gặp Và Cách Khắc Phục

Sai lầm	Nguyên nhân	Cách khắc phục
Độ sâu không hợp lý	Không cân bằng độ dài trục Z	Đo lại và chuẩn hoá các đoạn Z sao cho tỷ lệ hợp lý (1:1 hoặc 1:2).
Mặt ẩn vẫn được vẽ nét đậm	Quên chuyển sang layer hidden	Tạo layer riêng cho hidden lines, đặt màu xám nhạt.
Ánh sáng không đồng nhất	Không xác định nguồn sáng chính	Đặt một nguồn ánh sáng chính (directional) và các nguồn phụ (point).
Chi tiết quá rối	Vẽ quá nhiều hatch trên cùng một mặt	Giảm số lượng hatch, dùng shading thay thế.
Kích thước mô hình sai	Đặt đơn vị không đồng nhất	Kiểm tra lại cài đặt units, sử dụng UNITS command để đồng nhất.

10. Lời Khuyên Và Thực Hành Hàng Ngày

1. Luyện tập mỗi ngày: Dành ít nhất 30 phút vẽ một hình không gian mới.
2. Sử dụng bản vẽ tham khảo: Tìm kiếm các bản vẽ kỹ thuật, mẫu 3D trên internet, sao chép và phân tích.
3. Tham gia cộng đồng: Các diễn đàn như CGTalk, GrabCAD, Reddit r/3Dmodeling là nơi học hỏi và nhận phản hồi.
4. Đọc sách chuyên sâu: “Architectural Graphics” của Francis D.K. Ching, “Engineering Drawing and Design” của David A. Madsen.
5. Thử các phần mềm mới: Khi đã thành thạo một phần mềm, chuyển sang một công cụ khác để mở rộng kiến thức (ví dụ từ AutoCAD sang Blender).

11. Tổng Kết

Vẽ hình không gian không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật của việc truyền tải không gian, chiều sâu và thực tế. Từ việc nắm vững các nguyên tắc cơ bản như hệ tọa độ, phép chiếu, cho đến áp dụng các phần mềm CAD hiện đại, mỗi bước đều đóng góp vào việc tạo ra những bản vẽ chất lượng cao. Hãy kiên trì thực hành, không ngừng học hỏi các kỹ thuật mới và luôn chú ý đến chi tiết – vì trong thiết kế, chi tiết là yếu tố quyết định.

Bạn đã sẵn sàng bắt đầu chưa? Hãy mở phần mềm yêu thích, tạo một bản vẽ mới và áp dụng ngay những kiến thức trên. Khi hoàn thành, đừng quên chia sẻ thành quả của mình với cộng đồng để nhận được những lời khuyên quý báu, giúp bạn tiến xa hơn trong hành trình trở thành bậc thầy vẽ hình không gian.
