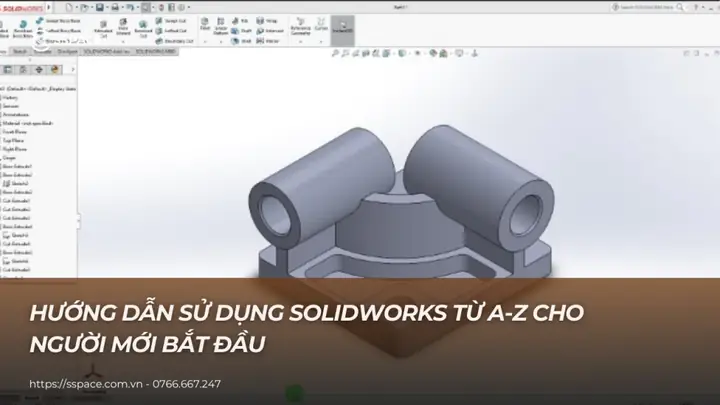

Cách Vẽ Khối Trong Solidworks: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

SolidWorks là một trong những phần mềm thiết kế cơ khí 3D phổ biến nhất hiện nay, được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, hàng không, máy móc, và thiết bị y tế. Một trong những kỹ năng nền tảng nhất mà mọi người dùng SolidWorks cần nắm vững là cách vẽ khối (solid modeling). Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những khái niệm cơ bản nhất cho tới các kỹ thuật nâng cao, giúp bạn tự tin tạo ra các mô hình khối chất lượng cao trong SolidWorks.

1. Giới Thiệu Tổng Quan Về Khối Trong SolidWorks

1.1. Khái Niệm “Khối” (Solid) Trong CAD

• Khối (Solid): Là một thực thể ba chiều có độ dày, thể tích và bề mặt bao đóng đầy đủ. Khối trong SolidWorks được xây dựng dựa trên các đặc tính hình học (geometry) và đặc tính vật liệu (material) để mô phỏng thực tế.
• Lợi ích của việc sử dụng khối: Cho phép thực hiện các phép tính kỹ thuật (stress analysis, thermal analysis), tạo bản vẽ kỹ thuật (technical drawing), và chuẩn bị dữ liệu cho quá trình CNC hoặc in 3D.

1.2. Các Loại Khối Cơ Bản

Loại khối	Đặc điểm	Ứng dụng thường gặp
Khối đơn (Single Solid)	Một thực thể duy nhất, không có lỗ hoặc rỗng	Các bộ phận đơn giản như trục, bánh răng, khung
Khối ghép (Multi‑Body)	Nhiều thực thể riêng biệt trong một file part	Các bộ phận phức tạp có nhiều thành phần như ổ bi, bộ truyền động
Khối lỗ (Cut‑out Solid)	Khối có các chiếu khuyết (hole, cut)	Các chi tiết có lỗ đục, rãnh, gờ
Khối mỏng (Thin‑Wall Solid)	Bề dày rất mỏng, thường dưới 2 mm	Các bộ phận nhựa, vỏ máy, tủ điện

2. Chuẩn Bị Môi Trường Làm Việc Trước Khi Vẽ Khối

2.1. Cài Đặt SolidWorks và Định Dạng File

• Phiên bản SolidWorks: Đảm bảo bạn đang sử dụng phiên bản mới nhất (SolidWorks 2026 hoặc 2026) để tận dụng các tính năng mới như “Smart Dimension” và “2‑D Sketch Enhancements”.
• Định dạng file: Mặc định là .SLDPRT cho part, .SLDASM cho assembly. Khi làm việc với khối, nên lưu ở định dạng Part để dễ dàng chỉnh sửa.

2.2. Thiết Lập Thông Số Đơn Vị (Units)

Có thể bạn quan tâm: Cách Vẽ Khối Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vào Tools → Options → Document Properties → Units.
• Chọn đơn vị phù hợp: mm (milimet) cho hầu hết các ngành công nghiệp, inch cho các dự án ở Mỹ.
• Đặt số chữ số thập phân hiển thị (Decimal Places) để tránh lỗi làm tròn khi đo kích thước.

2.3. Tạo Template (Mẫu) Tiêu Chuẩn

• Template Part: Tạo một template có sẵn các layers, material, và custom properties (ví dụ: “Project”, “Designer”, “Date”).
• Lưu template trong thư mục C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2026\templates để truy cập nhanh khi tạo part mới.

3. Quy Trình Cơ Bản Để Vẽ Khối

3.1. Bước 1: Tạo Sketch (Bản Vẽ 2D)

1. Mở một file Part mới (File → New → Part).
2. Chọn Plane (Front, Top, Right) làm mặt phẳng vẽ.
3. Vào Sketch → Sketch để bắt đầu vẽ.
4. Sử dụng các công cụ Line, Circle, Rectangle, Arc để tạo hình dạng cơ bản.
5. Đánh dấu kích thước bằng công cụ Smart Dimension: click vào đường thẳng hoặc vòng tròn, nhập giá trị mong muốn.
6. Ràng buộc (Constraints): Sử dụng Horizontal/Vertical, Coincident, Parallel, Perpendicular để cố định vị trí các yếu tố.

Mẹo: Luôn luôn hoàn thiện sketch bằng cách đóng vòng (closed profile) trước khi áp dụng lệnh extrude; nếu không, SolidWorks sẽ báo lỗi “The selected sketch is not closed”.

3.2. Bước 2: Extrude (Đùn) Để Tạo Khối

1. Khi sketch đã hoàn thiện, nhấn Features → Extruded Boss/Base.
2. Depth (độ sâu): Nhập giá trị chiều cao của khối (ví dụ: 50 mm).
3. Direction: Mặc định là “Blind”, cũng có thể chọn “Through All”, “Up to Next”, “Up to Vertex”, hoặc “Up to Surface” tùy nhu cầu.
4. Draft (nếu cần): Thêm góc nghiêng cho bề mặt (ví dụ: 5°) để tạo khối dạng nón hoặc vỏ.

Sau khi nhấn OK, SolidWorks sẽ tạo ra một thực thể ba chiều dựa trên sketch.

3.3. Bước 3: Thêm Các Chi Tiết Phụ (Cut, Fillet, Chamfer)

• Cut (Cắt): Features → Extruded Cut hoặc Revolved Cut để tạo lỗ, rãnh, hoặc các chi tiết rỗng.
• Fillet (Bo tròn): Features → Fillet để bo tròn các cạnh, giúp giảm stress tập trung và tăng tính thẩm mỹ.
• Chamfer (Góc xiên): Features → Chamfer để tạo góc xiên, thường dùng cho lắp ghép.

3.4. Bước 4: Kiểm Tra Độ Chính Xác và Thông Số Kỹ Thuật

Có thể bạn quan tâm: Cách Vẽ Khối Mặt Cong: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vào Evaluate → Measure để đo khoảng cách, góc, và diện tích.
• Sử dụng Section View (View → Display → Section View) để kiểm tra bên trong khối, xác nhận các cut và rãnh đã được thực hiện đúng.

4. Kỹ Thuật Nâng Cao Trong Vẽ Khối

4.1. Sử Dụng Multi‑Body (Nhiều Thân Khối) Trong Một Part

• Lợi ích: Giảm số lượng file, dễ dàng quản lý các thành phần phụ thuộc lẫn nhau.
• Cách thực hiện:
• Vẽ một sketch và Extrude để tạo Body 1.
• Tiếp tục vẽ sketch mới trên cùng một plane hoặc plane khác, sau đó Extrude để tạo Body 2.
• Sử dụng Combine → Add hoặc Combine → Subtract để hợp nhất hoặc trừ đi các thân khối.

4.2. Sử Dụng Loft và Sweep

• Loft: Tạo khối bằng cách nối các profile (hình dạng) ở các vị trí khác nhau. Thích hợp cho các bộ phận có hình dạng biến đổi dần dần.
• Sweep: Đùn một profile dọc theo một đường dẫn (path). Thường dùng cho ống, trục, hoặc các chi tiết dạng “đường ống”.

4.3. Tạo Khối Với Các Feature Phức Tạp

Feature	Mô tả	Khi nào dùng
Boundary Surface	Tạo bề mặt dựa trên các đường viền (edge) và constraints	Khi cần bề mặt tự do, không thể dùng loft
Fill Surface	Điền lỗ trống giữa các bề mặt	Khi mô hình có lỗ hổng không đầy đủ
Shell	Làm mỏng một khối, tạo lớp vỏ dày nhất định	Khi thiết kế vỏ nhựa hoặc tủ điện

4.4. Kiểm Tra Interference (Xung Đột) Giữa Các Thân Khối

• Vào Evaluate → Interference Detection.
• Chọn các body cần kiểm tra, nhấn Calculate.
• SolidWorks sẽ hiển thị các vùng giao nhau, giúp bạn chỉnh sửa để tránh lỗi trong lắp ráp.

5. Quản Lý Vật Liệu và Thuộc Tính Kỹ Thuật Cho Khối

5.1. Gán Vật Liệu (Material)

Có thể bạn quan tâm: Cách Vẽ Khối Elip 3d: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Right‑click vào body trong FeatureManager Design Tree → Material → Edit Material.
2. Chọn loại vật liệu (Steel, Aluminum, Plastic, etc.) và Apply.
3. SolidWorks sẽ tự tính Mass, Center of Mass, và Moment of Inertia.

5.2. Thêm Custom Properties

• Vào File → Properties → Custom.
• Thêm các trường như Part Number, Revision, Manufacturer, Weight.
• Các thông tin này sẽ được xuất ra khi tạo BOM (Bill of Materials) trong Assembly.

5.3. Tính Toán Khối Lượng và Cân Bằng

• Vào Evaluate → Mass Properties để xem:
• Mass (kg hoặc g)
• Volume
• Center of Mass
• Moments of Inertia
• Dùng các thông tin này để đánh giá khả năng chịu tải, cân bằng trục quay, và tối ưu hoá thiết kế.

6. Thực Hành: Ví Dụ Cụ Thể Vẽ Một Khối Đơn Giản

6.1. Mô Tả Bài Toán

Thiết kế một khối nhựa hình chữ nhật có kích thước 120 mm × 80 mm × 30 mm, có hai lỗ tròn đường kính 10 mm ở hai góc đối diện và bo tròn 3 mm ở các cạnh.

6.2. Các Bước Thực Hiện

Có thể bạn quan tâm: Cách Vẽ Khối Cầu 3d Từ Cơ Bản Đến Nâng Cao: Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

1. Tạo Sketch trên Plane Front:
2. Vẽ một Rectangle bằng công cụ Center Rectangle, nhập 120 mm (X) và 80 mm (Y).

3. Đánh dấu kích thước bằng Smart Dimension.

4. Extrude Boss/Base:

5. Chọn Extruded Boss/Base, nhập độ sâu 30 mm.

6. Nhấn OK → Đã có khối hình chữ nhật.

7. Tạo Lỗ:

8. Sketch trên mặt Top (hoặc Front) của khối.
9. Vẽ Two Circles tại các góc đối diện (sử dụng Convert Entities để lấy các điểm góc).
10. Đánh dấu Diameter = 10 mm và Offset = 5 mm từ cạnh (để lỗ nằm trong khối).

11. Extruded Cut → Through All → OK.

12. Bo Tròn (Fillet):

13. Vào Features → Fillet, chọn All Edges, nhập Radius = 3 mm, OK.

14. Kiểm Tra:

15. Measure để xác nhận kích thước lỗ và bo tròn.

16. Section View để xem lỗ đã xuyên qua toàn bộ khối.

17. Gán Vật Liệu:

18. Right‑click khối → Material → Plastic → Polycarbonate (PC) → Apply.

19. Lưu File:

20. File → Save As → MyPart_001.sldprt.

Qua ví dụ trên, bạn đã nắm bắt quy trình từ sketch, extrude, cut, fillet, đến gán vật liệu và kiểm tra.

7. Các Lỗi Thường Gặp Khi Vẽ Khối Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Sketch is not closed	Sketch không kín (có khoảng cách nhỏ)	Sử dụng Check Sketch for Feature hoặc Repair Sketch để tìm và đóng các khe hở.
Feature failed to create	Độ sâu extrude quá lớn hoặc vượt qua giới hạn vật liệu	Kiểm tra giá trị Depth, giảm kích thước hoặc thay đổi Direction.
Thin feature suppressed	Các feature quá mỏng (<0.2 mm) bị SolidWorks tự động tắt	Vào Tools → Options → Document Properties → Feature Manager → Thin Feature, bật Show suppressed thin features.
Interference detection shows overlap	Hai body chồng lên nhau không mong muốn	Sử dụng Combine → Subtract hoặc chỉnh sửa sketch để di chuyển vị trí.
Mass property not updating	Thay đổi geometry nhưng không cập nhật mass	Click Rebuild (Ctrl+Q) để làm mới toàn bộ mô hình.

8. Tối Ưu Hóa Thiết Kế Khối Để In 3D Và CNC

8.1. Đối Với In 3D (Additive Manufacturing)

• Độ dày tối thiểu: Đảm bảo các bề mặt ít nhất 0.8 mm (tùy máy in) để tránh mất tính ổn định.
• Hỗ trợ (Support): Thiết kế góc nghiêng < 45° để giảm nhu cầu hỗ trợ.
• Lỗ thông gió: Thêm lỗ nhỏ (≤2 mm) để giảm áp lực khí trong quá trình in.

8.2. Đối Với CNC (Subtractive Manufacturing)

• Rãnh và lỗ: Đảm bảo Clearance đủ cho dao cắt (thông thường 0.2 mm – 0.5 mm).
• Chamfer ở các cạnh ngoài để giảm mòn dao cắt.
• Sử dụng Feature “Draft” để tạo góc nghiêng cho các bề mặt đứng, giúp việc gọt ra dễ dàng hơn.

9. Tích Hợp SolidWorks Với Các Công Cụ Phân Tích

9.1. Simulation (Phân Tích Cơ Học)

• Static Analysis: Kiểm tra ứng suất, biến dạng khi khối chịu tải.
• Thermal Analysis: Đánh giá nhiệt độ và biến dạng nhiệt.
• Frequency Analysis: Xác định tần số tự nhiên (natural frequency) của khối.

9.2. Flow Simulation (Mô Phỏng Chảy)

• Nếu khối có các kênh dẫn (fluid channel), sử dụng Flow Simulation để tính toán lưu lượng, áp suất.

9.3. Topology Optimization

• Sử dụng Topology Study để tối ưu hóa hình dạng khối nhằm giảm trọng lượng mà vẫn đáp ứng yêu cầu chịu tải.

10. Kết Luận

Việc vẽ khối trong SolidWorks không chỉ là một kỹ năng cơ bản mà còn là nền tảng cho mọi công việc thiết kế cơ khí hiện đại. Từ việc tạo sketch đơn giản, extrude, đến việc áp dụng các tính năng nâng cao như multi‑body, loft, sweep, và simulation, SolidWorks cung cấp một môi trường mạnh mẽ để biến ý tưởng thành mô hình 3D chính xác và có thể sản xuất.

Những Điểm Chính Bạn Nên Nhớ

1. Bắt đầu bằng một sketch kín – đây là yếu tố quyết định thành công của toàn bộ khối.
2. Sử dụng các feature cơ bản (Extrude, Cut, Fillet, Chamfer) trước khi chuyển sang các công cụ phức tạp.
3. Kiểm tra và xác nhận các kích thước, interference, và mass properties thường xuyên.
4. Gán vật liệu và custom properties để mô hình có giá trị kỹ thuật thực tế.
5. Áp dụng các kỹ thuật tối ưu hoá (topology, simulation) khi cần thiết để giảm trọng lượng và chi phí sản xuất.

Với những kiến thức và hướng dẫn chi tiết ở trên, bạn đã sẵn sàng để tự tin tạo ra các khối 3D trong SolidWorks, đáp ứng mọi yêu cầu thiết kế từ đơn giản đến phức tạp. Hãy thực hành thường xuyên, khám phá các tính năng mới và luôn cập nhật kiến thức để nâng cao năng lực thiết kế của mình. Chúc bạn thành công!
