Cách Vẽ Khuôn Đúc: Hướng Dẫn Chi Tiết Từ A Đến Z

Giới Thiệu Chung

Khuôn đúc là một trong những công cụ quan trọng nhất trong ngành công nghiệp chế tạo, đặc biệt là trong việc sản xuất các chi tiết kim loại, nhựa, gốm sứ và nhiều vật liệu khác. Việc tạo ra một khuôn đúc chất lượng không chỉ đảm bảo tính chính xác và độ bền của sản phẩm cuối cùng mà còn ảnh hưởng lớn đến hiệu suất sản xuất, chi phí và thời gian giao hàng. Để đạt được mục tiêu này, quá trình vẽ khuôn đúc – hay còn gọi là thiết kế khuôn – đóng vai trò then chốt. Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, toàn diện và thực tiễn, giúp bạn nắm vững các bước, kỹ thuật và lưu ý quan trọng khi thực hiện công việc này.

Lưu ý: Bài viết này hướng tới đối tượng đọc giả có nền tảng cơ bản về kỹ thuật cơ khí và CAD/CAM, nhưng cũng sẽ giải thích chi tiết các khái niệm cơ bản để người mới bắt đầu cũng có thể theo dõi.

1. Kiến Thức Cơ Bản Về Khuôn Đúc

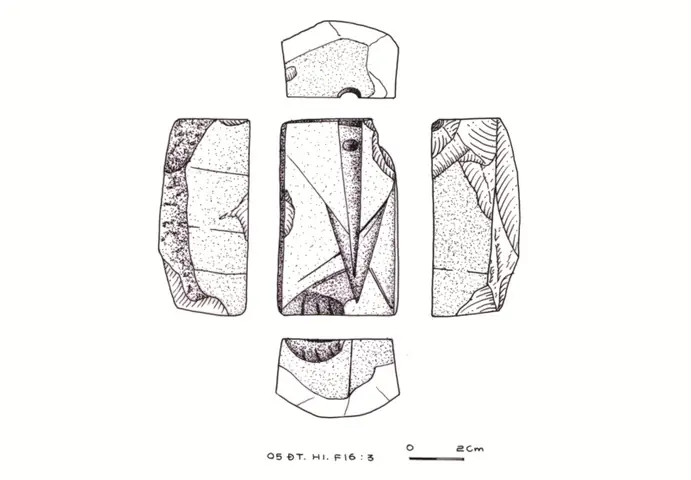

1.1. Định Nghĩa Khuôn Đúc

Khuôn đúc (die, mold) là một bộ phận hoặc thiết bị được chế tạo để tạo hình cho vật liệu lỏng (kim loại chảy, nhựa nóng chảy, gốm, vv.) thành hình dạng mong muốn khi vật liệu này được đưa vào và làm lạnh/đông cứng. Khuôn thường gồm hai phần chính:

• Bộ phận cố định (fixed half) – thường gọi là cavity (hột) hoặc core (cốt).
• Bộ phận di động (moving half) – thường gọi là core (cốt) hoặc cavity (hột), tùy vào thiết kế.

1.2. Các Loại Khuôn Đúc Phổ Biến

Loại khuôn	Ứng dụng	Đặc điểm
Khuôn đúc kim loại áp lực (Die casting)	Ô tô, điện tử	Áp lực cao, tốc độ nhanh, chất lượng bề mặt tốt
Khuôn đúc nhựa (Injection molding)	Đồ dùng gia dụng, linh kiện điện tử	Đòi hỏi độ chính xác cao, vòng đời dài
Khuôn đúc cát (Sand casting)	Đồ lớn, chi tiết ít yêu cầu độ chính xác	Chi phí thấp, thời gian chế tạo ngắn
Khuôn đúc gốm (Ceramic molding)	Sản phẩm chịu nhiệt, chịu ăn mòn	Độ bền nhiệt cao, chịu lực tốt
Khuôn đúc thô (Forging die)	Đồ cơ khí, công cụ	Chịu tải trọng cao, thiết kế mạnh mẽ

1.3. Yếu Tố Quan Trọng Khi Thiết Kế Khuôn

• Độ chính xác (tolerance): Phải phù hợp với yêu cầu kỹ thuật của chi tiết.
• Lòng chảy (flow): Đảm bảo vật liệu chảy đều, không có bọt khí hay khuyết tật.
• Độ bền (strength): Khuôn phải chịu được áp lực, nhiệt độ và số lần lặp.
• Thời gian làm mát (cooling time): Ảnh hưởng tới năng suất.
• Chi phí sản xuất (cost): Bao gồm vật liệu, gia công, bảo trì.

2. Quy Trình Tổng Thể Vẽ Khuôn Đúc

Có thể bạn quan tâm: Cách Vẽ Khung Trong Photoshop: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

2.1. Bước 1: Thu Thập Yêu Cầu Kỹ Thuật

• Bản vẽ chi tiết (detail drawing) của sản phẩm cần đúc.
• Yêu cầu vật liệu (loại kim loại, nhựa, gốm…).
• Số lượng sản xuất (đánh giá chi phí đầu tư khuôn).
• Điều kiện vận hành (nhiệt độ, áp suất, tốc độ).

2.2. Bước 2: Phân Tích Chi Tiết

• Kiểm tra thiết kế: Đánh giá các góc, bong tróc, độ dày, bán kính.
• Xác định điểm rót (gate location): Vị trí tốt nhất để vật liệu chảy đều.
• Xác định vị trí bỏ (ejector pins): Đảm bảo chi tiết có thể được lấy ra dễ dàng.
• Lập kế hoạch làm mát: Đặt các kênh làm mát (cooling channels) sao cho nhiệt độ đồng đều.

2.3. Bước 3: Lựa Chọn Phương Pháp Gia Công

• CNC milling (đánh máy CNC) – cho khuôn kim loại cao cấp.
• EDM (Electrical Discharge Machining) – cho các chi tiết phức tạp, rãnh sâu.
• 3D printing (Additive Manufacturing) – để thử nghiệm nhanh, giảm chi phí mẫu.
• Công nghệ hàn, gia công thủ công – cho khuôn tạm thời.

2.4. Bước 4: Vẽ Mô Hình 3D (CAD)

• Phần mềm phổ biến: SolidWorks, CATIA, NX, Pro/Engineer (Creo), Inventor.
• Các thao tác chính:
• Tạo sketch dựa trên bản vẽ chi tiết.
• Extrude/Revolve để tạo hình khối.
• Cut/Boolean để tạo hốc, rãnh cho cavity và core.
• Thêm các thành phần phụ: gate, runner, ejector, cooling channels.

2.5. Bước 5: Phân Tích Lưu Lượng (Molding Flow Analysis)

• Phần mềm: Moldflow, Moldex3D, Simufact.
• Mục tiêu:
• Kiểm tra điểm nóng (hot spots) và điểm lạnh (cold spots).
• Đánh giá độ dày thành phẩm, vòng chảy của vật liệu.
• Dự đoán khuyết tật như air trap, weld line, sink mark.

2.6. Bước 6: Tối Ưu Hóa Thiết Kế

• Điều chỉnh kích thước gate, độ dày thành phần, vị trí cooling channel dựa trên kết quả phân tích.
• Lặp lại quá trình simulation cho đến khi đạt tiêu chuẩn.

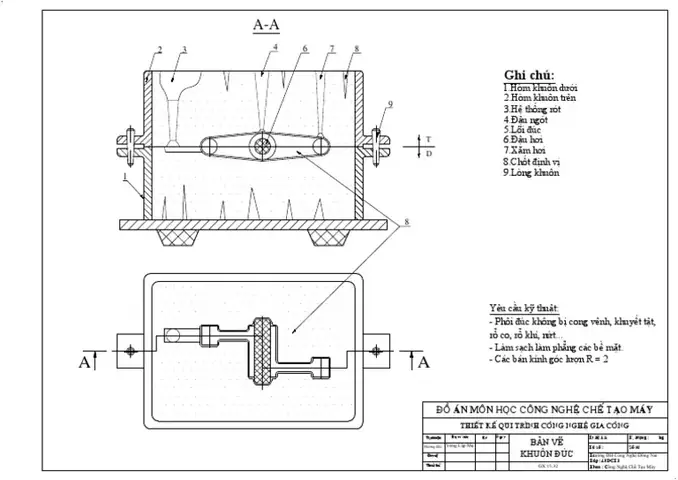

2.7. Bước 7: Tạo Bản Vẽ Kỹ Thuật (2D Drawing)

• Bao gồm:
• Bản vẽ tổng quan (assembly drawing) cho khuôn.
• Bản vẽ chi tiết (part drawing) cho mỗi bộ phận.
• Kích thước, dung sai, vật liệu, bề mặt xử lý.
• Bảng danh sách chi tiết (BOM).

2.8. Bước 8: Kiểm Tra và Phê Duyệt

• Rà soát: Kiểm tra lại các thông số kỹ thuật, dung sai.
• Phê duyệt: Trình lên trưởng bộ phận, khách hàng hoặc bộ phận QA.
• Gửi file: Thông thường dưới định dạng .STEP, .IGS, .DWG cho nhà gia công.

2.9. Bước 9: Gia Công và Lắp Ráp

Có thể bạn quan tâm: Cách Vẽ Khung Dây: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Gia công CNC: Theo bản vẽ.
• Kiểm tra kích thước: Sử dụng CMM (Coordinate Measuring Machine) hoặc thiết bị đo chiều chính xác.
• Lắp ráp: Kiểm tra hoạt động của khuôn (đóng mở, lấy mẫu).

2.10. Bước 10: Thử Nghiệm Đúc (Trial Run)

• Thực hiện đúc mẫu.
• Kiểm tra độ chính xác, bề mặt, khuyết tật.
• Nếu có lỗi, quay lại bước 4-7 để điều chỉnh.

3. Chi Tiết Các Bước Vẽ Khuôn Đúc Trên CAD

3.1. Chuẩn Bị Môi Trường Làm Việc

1. Cài đặt phần mềm: Đảm bảo phiên bản mới nhất, có các plug‑in hỗ trợ mold design.
2. Thiết lập chuẩn công nghiệp: ISO, DIN, JIS tùy khu vực.
3. Tạo thư mục dự án: ProjectName/01_3DModel, 02_Drawings, 03_Simulation, 04_Documents.

3.2. Tạo Sketch Cơ Bản

• Bước 1: Nhập bản vẽ chi tiết (DXF/DWG) vào phần mềm.
• Bước 2: Dùng công cụ Sketch để vẽ đường biên cavity (hột) dựa trên kích thước chi tiết.
• Bước 3: Thêm offset để tạo core (cốt) theo độ dày thành (thickness) đã quyết định (thường 2‑5 mm cho nhựa, 5‑10 mm cho kim loại).

3.3. Tạo Hộp Khuôn (Mold Base)

• Extrude hoặc Revolve để tạo khối base (đế) có kích thước đủ chứa toàn bộ cavity và core.
• Đặt lỗ gắn (bolt holes) cho việc gắn khuôn vào máy.

3.4. Thiết Kế Các Thành Phần Phụ

3.4.1. Gate và Runner

• Gate: Vị trí rót vật liệu. Thường đặt ở điểm dày nhất hoặc điểm trung tâm để giảm áp lực.
• Runner: Đường dẫn vật liệu đến gate. Thiết kế dạng Y, X, hoặc spoon tùy vật liệu.
• Kích thước: Dựa trên công thức tính lưu lượng:

  A = \frac{Q}{v}

  Trong đó A là diện tích cắt ngang, Q là lưu lượng (mm³/s), v là tốc độ chảy (mm/s).

3.4.2. Ejector Pins

• Đặt ở vị trí cạnh hoặc đầu chi tiết, tránh làm hỏng bề mặt.
• Độ dài pin thường 3‑5 mm hơn độ sâu khe cắm để đảm bảo đẩy ra đủ.

3.4.3. Cooling Channels

• Đặt gần các vùng nóng (thick sections) để giảm thời gian làm mát.
• Đường kính thường 6‑10 mm cho kim loại, 4‑6 mm cho nhựa.
• Đảm bảo độ dốc đủ để chảy đều dung dịch làm mát.

3.5. Thực Hiện Các Phép Cắt (Cut)

• Cut-Extrude: Để tạo rãnh cho core hoặc cavity.
• Boolean Subtract: Để tạo hình dạng phức tạp (ví dụ: rãnh hình sao, logo).

3.6. Kiểm Tra Giao Diện (Interference Check)

Có thể bạn quan tâm: Cách Vẽ Khung Bìa Sách Đẹp, Chuyên Nghiệp Và Đúng Chuẩn

• Sử dụng công cụ Interference Detection để chắc chắn không có phần nào chồng lấn không mong muốn.
• Đặc biệt chú ý độ chênh lệch (clearance) giữa core và cavity (thông thường 0.02‑0.04 mm cho nhựa, 0.04‑0.08 mm cho kim loại).

3.7. Tạo Bản Vẽ 2D

• Chọn View → Create Drawing.
• Đặt scale phù hợp (1:1 cho chi tiết lớn, 1:2 cho chi tiết nhỏ).
• Ghi chú đặc tính bề mặt, vật liệu, độ dày, điểm đo.

4. Các Phương Pháp Giảm Chi Phí Và Tối Ưu Hóa Khuôn Đúc

4.1. Thiết Kế Modul (Modular Design)

• Phân chia khuôn thành các module có thể lắp ghép, thay thế riêng biệt.
• Giảm chi phí bảo trì, nâng cấp.

4.2. Sử Dụng Vật Liệu Thay Thế

• Aluminum alloy (AlSi10Mg) cho mẫu thử nhanh, chi phí thấp.
• Steel (P20, H13) cho sản xuất hàng loạt, độ bền cao.

4.3. Tối Ưu Hóa Lòng Chảy

• Giảm độ dài runner và độ rộng gate để giảm thời gian rót và tiêu thụ năng lượng.
• Sử dụng vent (lỗ thoát khí) hợp lý để tránh bọt khí.

4.4. Tối Ưu Hóa Làm Mát

• Bố trí cooling channel dạng “spiral” hoặc “serpentine” để tăng diện tích tiếp xúc.
• Sử dụng water cooling thay water‑oil khi cần nhiệt độ thấp hơn.

4.5. Thiết Kế Để Dễ Dàng Bảo Trì

• Đặt đầu ra (ejector) và công cụ (tooling) sao cho có thể thay thế nhanh.
• Sử dụng bolt pattern chuẩn để thay đổi nhanh các bộ phận.

5. Lỗi Thường Gặp Khi Vẽ Khuôn Đúc Và Cách Khắc Phục

Lỗi	Nguyên nhân	Hậu quả	Giải pháp
Cavity và core chạm nhau	Không tính đủ clearance	Khuôn không mở được, hỏng chi tiết	Tăng clearance 0.02‑0.04 mm (nhựa), 0.04‑0.08 mm (kim loại)
Gate quá lớn	Thiết kế không dựa trên lưu lượng	Dòng chảy quá nhanh, tạo bọt khí	Giảm diện tích gate, tính lại Q và v
Cooling channel không đủ	Đặt quá ít hoặc quá xa khu vực nóng	Thời gian làm mát dài, giảm năng suất	Thêm kênh, giảm khoảng cách tới mặt khuôn
Ejector pin gây vết	Đặt sai vị trí, độ sâu không đúng	Bề mặt chi tiết bị trầy	Đánh dấu vị trí bằng simulation, giảm độ sâu
Runner quá dài	Không tối ưu hoá đường dẫn	Rơi nhiệt, giảm chất lượng bề mặt	Rút ngắn hoặc sử dụng runner dạng “balanced”
Thiết kế không đáp ứng tiêu chuẩn	Bỏ qua tiêu chuẩn quốc tế	Không được chấp nhận bởi khách hàng	Áp dụng ISO 9001, DIN 16741, JIS B 7013 khi thiết kế

6. Công Cụ Hỗ Trợ Và Tài Nguyên Tham Khảo

Có thể bạn quan tâm: Cách Vẽ Kevin – Nhân Vật Minions Được Yêu Thích Nhất

6.1. Phần Mềm CAD/CAM

Phần mềm	Ưu điểm	Nhược điểm
SolidWorks	Giao diện thân thiện, plug‑in Mold Toolbox	Giới hạn trong thiết kế rất phức tạp
CATIA	Khả năng mô hình 3D mạnh mẽ, dùng trong hàng không	Chi phí cao, đòi hỏi kỹ năng
NX	Tích hợp mô phỏng, tối ưu hoá	Học curve dài
Creo (Pro/Engineer)	Đa dạng công cụ tạo khuôn	Giao diện cũ, cần đào tạo

6.2. Phần Mềm Mô Phỏng

• Moldflow (Autodesk): Phân tích lưu lượng, nhiệt độ, dự đoán khuyết tật.
• Moldex3D: Đánh giá chi tiết hơn về áp suất, co ngót.
• ANSYS Fluent: Dùng cho các vật liệu đặc biệt, mô phỏng CFD.

6.3. Tài Liệu Học Tập

• “Mold Design and Manufacture” – R. M. O’Brien.
• “Injection Molding Handbook” – Dominick V. Rosato.
• Tiêu chuẩn ISO 9001, DIN 16741 (khuôn đúc nhựa).
• Các khóa học trực tuyến: Coursera, Udemy, edX (các chuyên đề về mold design).

7. Case Study: Thiết Kế Khuôn Đúc Nhựa cho Chi Tiết Đầu Gối Xe Đạp

7.1. Yêu Cầu Dự Án

• Chi tiết: Đầu gối (pivot) bằng nhựa PA66.
• Số lượng: 500.000 chiếc.
• Vật liệu: PA66 + 30% glass fiber.
• Yêu cầu bề mặt: Độ nhám Ra ≤ 0.8 µm.
• Thời gian chu kỳ: ≤ 12 s.

7.2. Quy Trình Thực Hiện

1. Thu thập bản vẽ: DXF 2D, kích thước 45 mm × 30 mm × 15 mm.
2. Phân tích: Độ dày tối đa 6 mm, cần vent ở các góc sâu.
3. Chọn vật liệu khuôn: P20 steel (độ cứng 48 HRC) cho sản xuất hàng loạt.
4. Thiết kế gate: Gate dạng “submarine” 2 mm, đặt ở mặt bên để giảm dạng bám.
5. Cooling channels: 8 kênh, đường kính 6 mm, bố trí dạng “spider” quanh khu vực dày.
6. Simulation: Moldflow cho thấy hot spot giảm từ 180 °C xuống 120 °C sau tối ưu.
7. Tối ưu: Thêm vent 0.5 mm ở góc sâu, giảm sink mark.
8. Tạo bản vẽ 2D: Bao gồm BOM, tolerance ±0.03 mm, surface finish Ra 0.8 µm.
9. Gia công: CNC 5‑axis, EDM cho rãnh core.
10. Thử nghiệm: Đúc 100 mẫu, đạt tỷ lệ lỗi <0.2 %.

7.3. Kết Quả

• Thời gian chu kỳ: 11.8 s (đạt mục tiêu).
• Chi phí khuôn: 45,000 USD (được chấp nhận cho sản lượng lớn).
• Tuổi thọ khuôn: Dự kiến >2,000,000 lần đúc.

8. Những Xu Hướng Mới Trong Thiết Kế Khuôn Đúc

8.1. In 3D (Additive Manufacturing) Cho Khuôn

• Ưu điểm: Thời gian làm mẫu nhanh, chi phí giảm, khả năng tạo hình phức tạp.
• Vật liệu: In metal (DMLS, SLM) cho khuôn cao cấp; In polymer (SLA, FDM) cho mẫu thử.

8.2. Khuôn Thông Minh (Smart Molds)

• Cảm biến nhiệt độ, áp suất tích hợp để giám sát trong quá trình đúc.
• IoT: Dữ liệu thu thập được gửi lên nền tảng phân tích để tối ưu hoá quy trình.

8.3. Tối Ưu Hóa Nhờ AI

• Machine Learning: Dự đoán lỗi dựa trên dữ liệu lịch sử.
• Generative Design: Tự động tạo hình cooling channel tối ưu nhất.

8.4. Vật Liệu Siêu Cứng

• Boron Carbide, Tungsten Carbide cho khuôn chịu mài mòn cao trong đúc kim loại nặng.

9. Kết Luận

Việc vẽ khuôn đúc không chỉ là một công việc kỹ thuật đơn thuần mà còn là quá trình tích hợp kiến thức, kinh nghiệm và công nghệ hiện đại. Từ giai đoạn thu thập yêu cầu, phân tích chi tiết, lựa chọn vật liệu, cho tới thiết kế 3D, mô phỏng lưu lượng, tối ưu hoá và kiểm tra thực tế – mỗi bước đều đóng một vai trò quan trọng trong việc tạo ra một khuôn đúc chất lượng, bền vững và tiết kiệm chi phí.

Bằng cách nắm vững các nguyên tắc cơ bản, áp dụng các công cụ CAD/CAM và phần mềm mô phỏng hiện đại, đồng thời luôn cập nhật xu hướng công nghệ mới như in 3D, khuôn thông minh và AI, các kỹ sư và nhà thiết kế có thể nâng cao năng suất, giảm thiểu lỗi và đáp ứng nhanh chóng nhu cầu ngày càng đa dạng của thị trường.

Hãy luôn nhớ: Thiết kế khuôn đúc là một quá trình lặp đi lặp lại. Đừng ngại thử nghiệm, phân tích lại và cải tiến liên tục. Khi bạn làm được điều đó, thành công trong sản xuất và phát triển sản phẩm sẽ luôn ở trong tầm tay.

Chúc bạn thành công trong mọi dự án thiết kế khuôn đúc!
