Cách Vẽ Kiến Trúc Nhanh: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong thời đại công nghệ số, việc thiết kế kiến trúc nhanh, hiệu quả không chỉ giúp các kiến trúc sư, nhà thiết kế tiết kiệm thời gian mà còn nâng cao năng suất làm việc, đáp ứng nhanh chóng yêu cầu của khách hàng. Bài viết này sẽ cung cấp cho bạn một quy trình chi tiết, các công cụ hỗ trợ, kỹ thuật vẽ nhanh và những mẹo thực tiễn để bạn có thể thực hiện các bản vẽ kiến trúc một cách nhanh gọn mà vẫn đảm bảo chất lượng.

Lưu ý: Bài viết này hướng tới cả người mới bắt đầu và những người đã có kinh nghiệm, vì vậy chúng tôi sẽ chia thành các phần: chuẩn bị, công cụ, quy trình vẽ nhanh, kỹ thuật nâng cao và một số lưu ý cuối cùng.

1. Chuẩn Bị Trước Khi Bắt Đầu Vẽ

1.1. Xác Định Mục Tiêu và Phạm Vi Dự Án

• Mục tiêu: Bạn muốn tạo ra bản vẽ sơ đồ tổng thể, bản vẽ chi tiết nội thất, hay bản vẽ mặt bằng? Mỗi mục tiêu sẽ quyết định cách tiếp cận và mức độ chi tiết.
• Phạm vi: Đánh giá quy mô dự án (nhà ở, chung cư, văn phòng, khu công nghiệp…). Quy mô lớn thường yêu cầu chia thành các phần để vẽ nhanh hơn.

1.2. Thu Thập Thông Tin Cơ Bản

Thông tin	Nguồn cung cấp	Lưu ý
Diện tích đất	Sổ đỏ, bản đồ địa chính	Xác nhận kích thước thực tế
Quy hoạch vùng	Văn bản quy hoạch	Tuân thủ chiều cao, mật độ xây dựng
Yêu cầu khách hàng	Cuộc họp, email	Ghi chú chi tiết, ưu tiên
Điều kiện môi trường	Khảo sát thực địa	Địa hình, hướng nắng, gió

1.3. Lập Kế Hoạch Thời Gian

• Phân chia công việc: Nghiên cứu → Phác thảo → Vẽ chi tiết → Kiểm tra → Hoàn thiện.
• Ước tính thời gian: Dành 30% thời gian cho nghiên cứu, 40% cho vẽ nhanh, 20% kiểm tra, 10% chỉnh sửa.

1.4. Chuẩn Bị Không Gian Làm Việc

Có thể bạn quan tâm: Cách Vẽ Kiếm Sĩ 2d: Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Màn hình lớn (ít nhất 24 inch) giúp quan sát chi tiết.
• Bàn làm việc sạch sẽ, đủ không gian cho bản vẽ giấy (nếu dùng) và thiết bị.
• Kết nối internet ổn định để tải tài nguyên, mẫu bản vẽ, plugin.

2. Công Cụ Hỗ Trợ Vẽ Kiến Trúc Nhanh

2.1. Phần Mềm CAD (Computer Aided Design)

Phần mềm	Ưu điểm	Nhược điểm	Giá
AutoCAD	Đa năng, chuẩn công nghiệp	Đòi hỏi tài nguyên mạnh	Thuê bao
BricsCAD	Tương thích DWG, giá rẻ hơn	Ít plugin hơn AutoCAD	Mua một lần
DraftSight	Giao diện đơn giản, bản miễn phí	Chưa mạnh về 3D	Miễn phí/ trả phí

2.2. Phần Mềm BIM (Building Information Modeling)

Phần mềm	Ưu điểm	Nhược điểm	Giá
Revit	Tích hợp mạnh mẽ, tự động sinh dữ liệu	Học khó, tài nguyên cao	Thuê bao
ArchiCAD	Thân thiện với kiến trúc sư, nhanh	Ít plugin hơn Revit	Thuê bao
Vectorworks	Đa năng, hỗ trợ 2D/3D	Độ phổ biến thấp	Thuê bao

2.3. Công Cụ Vẽ Nhanh Trên Thiết Bị Di Động

• SketchUp Free (Web): Dễ học, tạo mô hình nhanh.
• Morpholio Trace (iOS): Vẽ tay trên tablet, chuyển sang CAD.
• AutoCAD mobile: Sửa nhanh bản vẽ khi đang di chuyển.

2.4. Thư Viện Hình Ảnh và Block

• BIMobject, CADdetails, TurboSquid: Tải các block cửa, cửa sổ, nội thất.
• Google SketchUp 3D Warehouse: Mô hình 3D miễn phí.
• Bộ sưu tập nội bộ: Tạo thư mục lưu trữ các block thường dùng để truy cập nhanh.

2.5. Plugin Tăng Tốc

Plugin	Phần mềm	Chức năng
LISP (AutoCAD)	AutoCAD	Tự động tạo lệnh, vẽ nhanh các hình học lặp lại
Revit Dynamo	Revit	Tự động hoá quy trình tạo mặt bằng, mạng ống
SketchUp FredoScale	SketchUp	Thay đổi tỷ lệ nhanh, tạo các hình dạng phức tạp
ArchiCAD Grasshopper	ArchiCAD	Tạo geometry phức tạp bằng lập trình trực quan

3. Quy Trình Vẽ Kiến Trúc Nhanh

Có thể bạn quan tâm: Cách Vẽ Kiếm Phép Thuật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1. Bước 1: Phác Thảo Ý Tưởng (Concept Sketch)

• Công cụ: Bút vẽ trên tablet (Procreate, Autodesk SketchBook) hoặc giấy.
• Mục tiêu: Đưa ra bố cục tổng thể, vị trí các không gian chức năng.
• Mẹo nhanh: Dùng rule of thirds để cân đối, vẽ 3-4 phương án nhanh trong 15 phút.

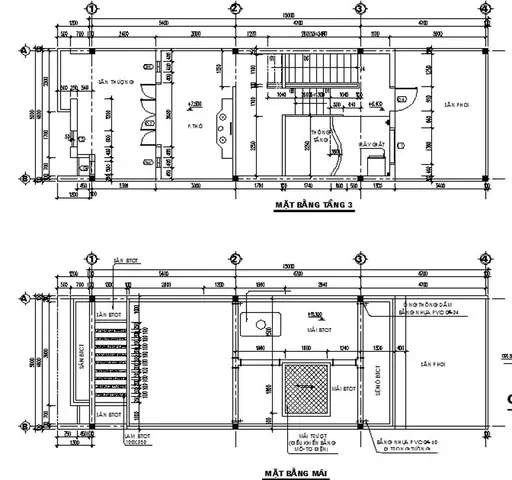

3.2. Bước 2: Tạo Mặt Bằng Cơ Bản

1. Thiết lập đơn vị và lưới: 1mm = 1mm, lưới 5mm để vẽ nhanh.
2. Vẽ giới hạn khu đất: Dùng lệnh RECTANGLE (AutoCAD) hoặc Rectangle (Revit) với kích thước thực tế.
3. Chia khu vực: Dùng lệnh OFFSET để tạo lề, lối vào, lối đi.
4. Đặt các khối chức năng: Vẽ các hình chữ nhật cho phòng, sử dụng COPY để sao chép nhanh.
5. Kiểm tra tỉ lệ: Dùng MEASURE để chắc chắn các kích thước đúng.

3.3. Bước 3: Thêm Các Thành Phần Kiến Trúc

• Cửa, cửa sổ: Chèn block chuẩn, thay đổi kích thước bằng STRETCH.
• Tường và cấu trúc: Dùng WALL (Revit) hoặc LINE + OFFSET (AutoCAD) để tạo tường dày.
• Mái: Vẽ hình tam giác hoặc sử dụng công cụ Roof trong BIM.
• Cột, dầm: Sử dụng block chuẩn, đặt vào vị trí dựa trên hệ thống chịu lực.

3.4. Bước 4: Vẽ Chi Tiết Nội Thất

• Nội thất cơ bản: Giường, bàn, tủ – dùng block nội thất sẵn có.
• Đồ trang trí: Thêm cây xanh, đèn chiếu sáng, sử dụng layer riêng để dễ bật tắt.
• Ký hiệu: Dùng hatch để biểu thị vật liệu (gạch, bê tông, gỗ).

3.5. Bước 5: Tạo Các Mặt Cắt và Đồ Thị

• Mặt cắt: Chọn vị trí cắt, tạo đường cắt bằng lệnh SECTION (Revit) hoặc XLINE (AutoCAD).
• Đồ thị: Dùng DIMENSION để gắn kích thước, TEXT để ghi chú.
• Ghi chú: Thêm các ký hiệu chuẩn (cửa ra vào, cầu thang, hệ thống điện).

3.6. Bước 6: Kiểm Tra và Hoàn Thiện

• Kiểm tra giao thoa: Dùng lệnh INTERSECT để xác định các phần chồng lên nhau.
• Kiểm tra kích thước: Dùng DIMSTYLE để thống nhất kiểu hiển thị.
• In ấn: Thiết lập layout, scale (1:100, 1:200…), tạo PDF hoặc DWG.

4. Kỹ Thuật Vẽ Nhanh Cho Các Loại Dự Án Khác Nhau

4.1. Nhà Ở Đơn Lẻ

Có thể bạn quan tâm: Cách Vẽ Kiếm Minecraft Thật – Hướng Dẫn Chi Tiết Từ A Đến Z

• Mô hình khối đơn: Dùng lệnh BOX để tạo khối cơ bản, sau đó cắt tỉa.
• Sử dụng “Component” trong Revit: Chọn “Residential House” template, các yếu tố đã được cấu hình sẵn.
• Tối ưu hoá mặt bằng: Áp dụng quy tắc “3 phòng ngủ + 1 phòng khách” để rút gọn thời gian bố trí.

4.2. Chung Cư / Căn Hộ

• Lặp lại mặt bằng: Dùng ARRAY (AutoCAD) hoặc “Copy and Paste” trong Revit để tạo các tầng lặp lại.
• Mặt bằng chung: Tạo “floor plan template” chứa các yếu tố cố định (thang máy, hành lang) để mọi tầng dùng chung.
• Quản lý layer: Dùng layer “Floor1”, “Floor2” để kiểm soát hiển thị.

4.3. Văn Phòng và Khu Công Nghiệp

• Lưới mô-đun: Thiết lập lưới 10m x 10m để bố trí nhanh các không gian làm việc.
• Sử dụng “Space Planning”: Công cụ như Space Planner (Revit) giúp tự động phân chia không gian theo tiêu chuẩn.
• Kết hợp với MEP: Khi vẽ nhanh, đồng thời đưa vào các hệ thống điện, nước bằng Dynamo (Revit) để tránh sửa lại sau.

4.4. Dự Án Thiết Kế Nội Thất

• Mẫu 3D nhanh: Dùng SketchUp để tạo mô hình nhanh, sau đó xuất sang AutoCAD để vẽ chi tiết.
• Thư viện nội thất: Tạo “content library” riêng, mỗi lần chỉ cần kéo thả.
• Render nhanh: Sử dụng Enscape hoặc Twinmotion để tạo hình ảnh thực tế trong 5-10 phút.

5. Mẹo và Thủ Thuật Nâng Cao Để Vẽ Kiến Trúc Nhanh Hơn

5.1. Sử Dụng Lệnh Macro và Script

• AutoLISP: Viết script tự động tạo tường, cửa sổ, dầm. Ví dụ: một macro tạo tường 3m, cao 2.8m với một cú nhấp.
• Dynamo (Revit): Tự động sinh mặt bằng dựa trên dữ liệu Excel (kích thước phòng, vị trí cửa).

5.2. Áp Dụng “Template” và “Standard Blocks”

• Mẫu bản vẽ: Tạo file .dwt (AutoCAD) hoặc .rte (Revit) chứa các layer, lưới, title block chuẩn.
• Standard blocks: Đặt các block như “Door_90x210”, “Window_1500x1200” trong thư mục chung, sử dụng INSERT nhanh.

5.3. Phối Hợp Với Đồng Nghiệp

Có thể bạn quan tâm: Cách Vẽ Kiếm Của Airi: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• BIM 360 / SharePoint: Lưu trữ bản vẽ trên nền tảng đám mây, cho phép nhiều người cùng chỉnh sửa đồng thời.
• X-Change: Sử dụng công cụ so sánh phiên bản để nhanh chóng phát hiện thay đổi.

5.4. Tối Ưu Hóa Phần Cứng

• SSD: Lưu file CAD/BIM trên SSD để giảm thời gian mở/đóng file.
• GPU mạnh: Đặc biệt quan trọng với phần mềm 3D (Revit, SketchUp, Lumion) để render nhanh.

5.5. Quản Lý Thời Gian

• Pomodoro Technique: Làm việc 25 phút, nghỉ 5 phút, giúp duy trì tập trung.
• Task List: Sử dụng Trello hoặc Notion để chia nhỏ công việc vẽ thành các task ngắn.

6. Kiểm Tra Chất Lượng và Đảm Bảo Tiêu Chuẩn

6.1. Kiểm Tra Kỹ Thuật

Kiểm tra	Công cụ	Nội dung
Độ chính xác kích thước	DIMSTYLE	Đảm bảo mọi kích thước đúng theo tiêu chuẩn
Kiểm tra giao thoa	INTERSECT	Loại bỏ các phần chồng lên nhau không hợp lý
Kiểm tra độ dày tường	Layer “Wall Thickness”	Đảm bảo đồng nhất trên toàn dự án
Kiểm tra ký hiệu	TEXT	Kiểm tra chuẩn ký hiệu (ISO, VN)

6.2. Kiểm Tra Thẩm Mỹ

• Màu sắc và hatch: Đảm bảo màu sắc đồng nhất, hatch phù hợp với vật liệu.
• Bố cục: Kiểm tra tỷ lệ, cân đối, các yếu tố quan trọng nằm ở vị trí trung tâm hoặc điểm nhấn.
• Ghi chú: Đặt ghi chú ở vị trí dễ nhìn, tránh che khuất chi tiết quan trọng.

6.3. Đánh Giá Với Khách Hàng

• Bản PDF nhanh: Gửi bản PDF 1:200 để khách hàng xem nhanh.
• Feedback loop: Thu thập ý kiến, điều chỉnh trong vòng 1-2 ngày để không trì hoãn tiến độ.

7. Các Lỗi Thường Gặp Khi Vẽ Kiến Trúc Nhanh Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Kích thước sai	Đặt đơn vị không đúng, lưới sai	Kiểm tra UNITS, dùng MEASURE trước khi vẽ
Đối tượng chồng lên nhau	Không dùng TRIM/EXTEND	Sử dụng TRIM sau khi vẽ, hoặc OVERKILL để dọn dẹp
Thiếu layer	Quên tạo layer cho từng loại	Tạo template layer trước khi bắt đầu
Thông tin không đồng nhất	Khi sao chép từ bản vẽ cũ	Dùng PURGE để xóa các object không cần thiết
Render chậm	Phần cứng yếu, model quá phức tạp	Giảm số polygon, tắt shadows, dùng proxy objects

8. Tổng Kết và Đề Xuất Hành Động

Việc vẽ kiến trúc nhanh không chỉ là kỹ năng sử dụng công cụ mà còn là quy trình làm việc thông minh, tối ưu hoá thời gian và tài nguyên. Để đạt được hiệu quả tối đa, bạn nên:

1. Chuẩn bị kỹ lưỡng: Xác định mục tiêu, thu thập dữ liệu, lập kế hoạch thời gian.
2. Lựa chọn công cụ phù hợp: AutoCAD, Revit, SketchUp, hoặc các plugin tự động hoá.
3. Áp dụng quy trình chuẩn: Từ phác thảo, mặt bằng, chi tiết, đến kiểm tra.
4. Sử dụng template, block và macro để giảm thiểu thao tác lặp lại.
5. Kiểm tra chất lượng thường xuyên, nhận phản hồi nhanh chóng.
6. Cải tiến liên tục: Ghi lại các “shortcut” và “tips” để cải thiện trong các dự án sau.

Hành động ngay hôm nay: Tạo một template bản vẽ mới, lưu trữ các block thường dùng và viết một script AutoLISP đơn giản để tự động tạo tường 3m. Khi đã có sẵn những công cụ này, mỗi dự án mới sẽ giảm ít nhất 30% thời gian vẽ.

9. Tài Nguyên Tham Khảo

• Sách: “Architectural Drafting and Design” – Thomas J. K. – cung cấp kiến thức nền tảng vẽ kỹ thuật.
• Video: Kênh YouTube “TheRevitKid” – hướng dẫn Dynamo tự động hoá.
• Website: cadblocksfree.com, bimobject.com – tải block và family miễn phí.
• Cộng đồng: Reddit r/AutoCAD, r/Revit – trao đổi script, macro.

10. Kết Luận

Vẽ kiến trúc nhanh không chỉ là việc “đánh nhanh” các đường thẳng mà còn là một nghệ thuật kết hợp giữa kỹ thuật, công nghệ và quản lý thời gian. Khi bạn áp dụng đúng quy trình, công cụ và các mẹo nâng cao, bạn sẽ thấy mình có thể hoàn thành các bản vẽ chất lượng trong thời gian ngắn hơn, đáp ứng tốt hơn nhu cầu của khách hàng và tạo ra lợi thế cạnh tranh trong ngành kiến trúc.

Hãy bắt đầu áp dụng ngay các bước trên, và đừng ngại thử nghiệm các plugin, macro mới – vì mỗi giây phút tiết kiệm được sẽ là thời gian quý báu để bạn sáng tạo và phát triển dự án tiếp theo. Chúc bạn thành công trong hành trình vẽ kiến trúc nhanh!
