Cách Vẽ Lan Can: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Lady Bug Đầy Sắc Màu Và Chi Tiết: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu Và Nghệ Sĩ Chuyên Nghiệp

Mở Đầu

Lan can, hay còn gọi là lan can kiến trúc, là một trong những yếu tố quan trọng giúp tạo nên vẻ đẹp, sự an toàn và tính thẩm mỹ cho các công trình xây dựng. Việc vẽ lan cản không chỉ đòi hỏi kiến thức về kỹ thuật mà còn yêu cầu sự tinh tế trong việc lựa chọn hình dạng, kích thước và vị trí lắp đặt. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản cho tới các kỹ thuật nâng cao, giúp bạn tự tin thực hiện bản vẽ lan can cho bất kỳ dự án nào.

1. Hiểu Rõ Lan Can Là Gì?

1.1 Định Nghĩa

Lan can là cấu kiện chịu tải được lắp đặt ở các khu vực có nguy cơ rơi, như cầu thang, ban công, lối vào, bãi đỗ xe, hay các khu vực công cộng. Nó vừa có chức năng bảo vệ người dùng tránh rơi xuống, vừa đóng vai trò trang trí, góp phần tạo nên phong cách kiến trúc của công trình.

1.2 Các Loại Lan Can Phổ Biến

Loại lan can	Vật liệu	Đặc điểm	Ứng dụng
Lan can thép	Thép carbon, thép không gỉ	Độ bền cao, dễ gia công, có thể sơn	Cầu thang, ban công, lối vào
Lan can nhôm	Nhôm hợp kim	Nhẹ, chống ăn mòn	Khu vực biển, công trình hiện đại
Lan can gỗ	Gỗ dán, gỗ tự nhiên	Thân thiện môi trường, ấm áp	Nhà ở, resort, khách sạn
Lan can kính	Kính cường lực	Thẩm mỹ, hiện đại	Tòa nhà cao tầng, trung tâm thương mại
Lan can composite	Vật liệu tổng hợp	Độ bền, chịu thời tiết tốt	Khu vực công cộng, công trình công nghiệp

2. Các Yêu Cầu Kỹ Thuật Khi Vẽ Lan Can

2.1 Tiêu Chuẩn An Toàn

• Chiều cao lan can: Tối thiểu 1,10 m (theo tiêu chuẩn Việt Nam TCVN 5715:2026) cho các khu vực công cộng; 1,20 m cho các khu vực có trẻ em.
• Khoảng cách giữa các thanh: Không quá 12 cm để tránh người, đặc biệt là trẻ em, có thể chui qua.
• Khả năng chịu tải: Lan can phải chịu tải tối thiểu 150 kg/m² (tùy vào loại công trình và tiêu chuẩn địa phương).

2.2 Yếu Tố Kiến Trúc

• Phong cách: Lan can cần phù hợp với kiến trúc tổng thể (cổ điển, hiện đại, công nghiệp,…).
• Màu sắc: Lựa chọn màu sơn hoặc vật liệu sao cho hài hòa với môi trường xung quanh.
• Chi tiết trang trí: Có thể thêm các họa tiết, chạm khắc, hoặc các chi tiết thiết kế 3D để tăng tính thẩm mỹ.

2.3 Yếu Tố Môi Trường

Có thể bạn quan tâm: Cách Vẽ Lamborghini 2d: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Kháng ăn mòn: Đối với khu vực gần biển hoặc môi trường có độ ẩm cao, nên chọn vật liệu chống ăn mòn (thép không gỉ, nhôm, composite).
• Chống tia UV: Kính và nhựa composite cần được xử lý chống tia UV để tránh phai màu và giảm độ bền.

3. Quy Trình Vẽ Lan Can Từ Đầu Đến Cuối

3.1 Bước 1: Thu Thập Thông Tin Dự Án

1. Mặt bằng và sơ đồ kiến trúc: Nhận bản vẽ mặt bằng, mặt cắt, mặt đứng.
2. Yêu cầu chức năng: Xác định vị trí cần lan can (cầu thang, ban công, lối vào…).
3. Tiêu chuẩn kỹ thuật: Kiểm tra quy chuẩn địa phương (TCVN, ISO, ASTM…).

3.2 Bước 2: Lập Bản Vẽ Sơ Khởi

• Sử dụng phần mềm CAD: AutoCAD, DraftSight, hoặc Revit.
• Vẽ các yếu tố cơ bản: Đường thẳng, vòng tròn, hình chữ nhật để xác định vị trí và kích thước.
• Đánh dấu các thông số quan trọng: Chiều cao, khoảng cách giữa các thanh, vị trí gối chịu tải.

3.3 Bước 3: Thiết Kế Chi Tiết

3.3.1 Xác Định Kích Thước Cơ Bản

Thông số	Đơn vị	Giá trị tham khảo
Chiều cao lan can	m	1,10 – 1,20
Độ dày thanh	mm	30 – 50 (thép), 20 – 30 (nhôm)
Khoảng cách giữa các thanh	mm	≤ 120
Độ dài toàn bộ	m	Tùy thuộc vào vị trí

3.3.2 Vẽ Các Thanh Dọc và Thanh Ngang

• Thanh dọc (cột): Đặt ở các vị trí chịu tải chính (đầu, giữa, cuối). Đánh số C1, C2, C3…
• Thanh ngang (đường dẫn): Nối các thanh dọc, tạo thành mạng lưới bảo vệ. Đánh số H1, H2, H3…

3.3.3 Thiết Kế Gối Đỡ và Mối Hàn

• Mối hàn: Đánh dấu các vị trí hàn (điểm hàn góc, hàn dọc). Sử dụng ký hiệu “W” trong bản vẽ.
• Gối đỡ: Vẽ chi tiết các gối (điểm neo) trên tường hoặc nền. Đánh số G1, G2…

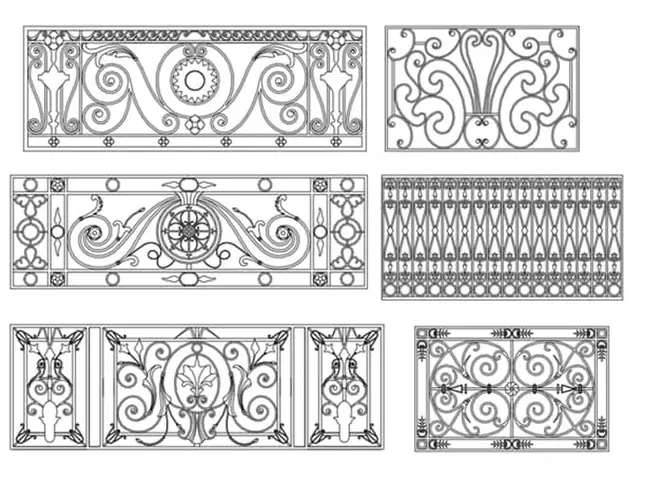

3.3.4 Thêm Các Chi Tiết Trang Trí

• Họa tiết: Vẽ các họa tiết hoa văn, chạm khắc bằng lệnh “HATCH” hoặc “POLYLINE”.
• Mặt kính: Nếu là lan can kính, vẽ các khung kính và ghi chú “Kính cường lực 10 mm”.

3.4 Bước 4: Kiểm Tra và Sửa Đổi

• Kiểm tra tính logic: Đảm bảo mọi thanh đều có kết nối vững chắc.
• Kiểm tra tuân thủ tiêu chuẩn: Độ cao, khoảng cách, khả năng chịu tải.
• Nhận xét từ kiến trúc sư: Đảm bảo thẩm mỹ và hài hòa với thiết kế tổng thể.

3.5 Bước 5: Hoàn Thiện Bản Vẽ

• Thêm chú giải: Ghi rõ vật liệu, kích thước, tiêu chuẩn hàn, sơn.
• Đánh số bản vẽ: VD: “DWG-001 – Lan can cầu thang A”.
• Xuất file: PDF để in, DWG cho nhà thầu.

4. Hướng Dẫn Vẽ Lan Can Bằng AutoCAD

4.1 Chuẩn Bị Môi Trường Làm Việc

1. Mở AutoCAD và tạo file mới.
2. Đặt đơn vị: UNITS → Decimal → meters.
3. Kích hoạt các layer: Tạo layer “LAN_CAN”, “DIMENSION”, “TEXT”.

4.2 Vẽ Thanh Dọc (Cột)

Có thể bạn quan tâm: Cách Vẽ Lai Hóa: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Command: LINE
Specify first point: 0,0
Specify next point or Undo: 0,1.2
Enter angle or Undo: <Enter>

• Lặp lại cho các vị trí C2, C3… (sử dụng lệnh COPY).

4.3 Vẽ Thanh Ngang (Đường Dẫn)

Command: POLYLINE
Specify start point: 0,0.3
Specify next point or Close/Undo: 5,0.3

• Đặt các thanh ngang tại khoảng cách 0.3 m (có thể thay đổi).

4.4 Thêm Gối Đỡ

• Sử dụng lệnh CIRCLE để vẽ gối đỡ trên tường: CIRCLE → Center (0,1.2) → Radius 0.05.

4.5 Ghi Chú Vật Liệu và Kích Thước

• Dùng lệnh TEXT để ghi chú: TEXT → Height 0.2 → Text: “Thép carbon, dày 30 mm”.

4.6 Tạo Bảng Thông Số Kỹ Thuật

Command: MTEXT
Insert point: 6,0

• Nhập bảng thông số như đã nêu trong mục 3.3.1.

4.7 Kiểm Tra và Lưu

• Kiểm tra: DIMSTYLE để thiết lập kích thước chuẩn.
• Lưu: SAVEAS → DWG.

5. Các Lưu Ý Khi Vẽ Lan Can 3D (Revit)

1. Sử dụng Family: Tạo family cho thanh dọc, thanh ngang, gối đỡ.
2. Áp Dụng Constraint: Đặt constraint để tự động điều chỉnh chiều cao khi thay đổi tầng.
3. Kết Nối Mối Hàn: Dùng “Connector” để mô phỏng mối hàn và kiểm tra lực.
4. Render Thẩm Mỹ: Áp dụng vật liệu (steel, glass) để xem trước kết quả.

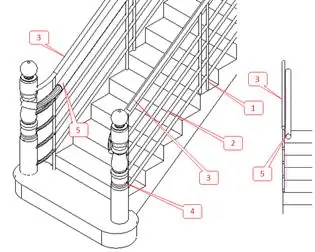

6. Thực Hành: Vẽ Lan Can Cầu Thang 3 Tầng

6.1 Bước 1: Xác Định Kích Thước

• Chiều cao mỗi tầng: 3 m → Tổng chiều cao: 9 m.
• Chiều rộng lan can: 1,2 m.
• Khoảng cách thanh ngang: 0.25 m.

6.2 Bước 2: Vẽ Thanh Dọc

Có thể bạn quan tâm: Cách Vẽ Lady Bug: Hướng Dẫn Từng Bước Dành Cho Người Mới Bắt Đầu

• Vẽ 4 cột tại các góc (0,0), (1.2,0), (0,9), (1.2,9).

6.3 Bước 3: Vẽ Thanh Ngang

• 36 thanh ngang, mỗi cách nhau 0.25 m (9 m / 0.25 m = 36).

6.4 Bước 4: Thêm Gối Đỡ

• Đặt gối đỡ ở mỗi tầng (3 gối) trên tường.

6.5 Bước 5: Kiểm Tra

• Đảm bảo khoảng cách giữa thanh không vượt quá 12 cm.
• Kiểm tra khả năng chịu tải: Tính tổng tải = 150 kg/m² × (1.2 m × 9 m) ≈ 1620 kg → Lan can phải thiết kế chịu tải ít nhất 2 tấn.

7. Lưu Trữ và Quản Lý Bản Vẽ

• Tên file: LanCan_CauThang_3Tang_v1.0.dwg.
• Thư mục: \ProjectName\Structural\LanCan\.
• Phiên bản: Ghi chú thay đổi trong file CHANGELOG.txt.

8. Những Sai Lầm Thường Gặp Khi Vẽ Lan Can

Sai lầm	Hậu quả	Cách khắc phục
Không tính đúng khoảng cách thanh	Nguy cơ người rơi qua	Kiểm tra lại tiêu chuẩn, sử dụng công cụ đo trong CAD
Bỏ qua yếu tố chịu tải	Lan can gãy khi có tải trọng lớn	Thực hiện tính toán kết cấu, tham khảo bảng chịu tải
Thiết kế không phù hợp với kiến trúc	Trông xấu, không hài hòa	Tham khảo bản vẽ kiến trúc, thảo luận với kiến trúc sư
Lựa chọn vật liệu không phù hợp môi trường	Ăn mòn, hỏng nhanh	Chọn vật liệu kháng ăn mòn, xử lý bề mặt (sơn, mạ)
Không chú ý tới chi tiết hàn	Yếu điểm chịu lực	Đánh dấu chi tiết hàn, tuân thủ quy chuẩn hàn

9. Kết Luận

Việc vẽ lan can không chỉ là một công việc kỹ thuật mà còn là nghệ thuật cân bằng giữa an toàn và thẩm mỹ. Bằng cách nắm vững các tiêu chuẩn, quy trình thiết kế và sử dụng thành thạo các công cụ CAD/Revit, bạn có thể tạo ra những bản vẽ lan can chính xác, đáp ứng yêu cầu kỹ thuật và mang lại giá trị thẩm mỹ cao cho công trình.

Hy vọng bài viết này đã cung cấp cho bạn một cẩm nang toàn diện về cách vẽ lan can, từ khâu chuẩn bị, thiết kế chi tiết, đến việc kiểm tra và lưu trữ bản vẽ. Hãy áp dụng những kiến thức này vào dự án thực tế của bạn và luôn luôn đặt an toàn và chất lượng lên hàng đầu. Chúc bạn thành công!
