Cách Vẽ Layout Trong Cad: Hướng Dẫn Chi Tiết Từ A Đến Z

Mở Đầu

Trong lĩnh vực thiết kế kỹ thuật, kiến trúc và cơ khí, phần mềm CAD (Computer Aided Design) đã trở thành công cụ không thể thiếu. Một trong những nhiệm vụ quan trọng nhất mà người dùng CAD phải thực hiện chính là vẽ layout – tức là tạo ra bản bố trí tổng thể của dự án, bao gồm việc sắp xếp các thành phần, xác định tỉ lệ, vị trí và mối quan hệ không gian giữa chúng. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, giúp bạn nắm vững quy trình vẽ layout trong CAD, từ việc chuẩn bị dữ liệu, thiết lập môi trường làm việc, tới các kỹ thuật tối ưu hoá và kiểm tra chất lượng bản vẽ.

Lưu ý: Bài viết này tập trung vào các phiên bản CAD phổ biến như AutoCAD, SolidWorks và DraftSight, nhưng các nguyên tắc cơ bản vẫn áp dụng cho hầu hết các phần mềm CAD hiện đại.

1. Hiểu Rõ Khái Niệm “Layout” Trong CAD

1.1 Layout là gì?

• Layout trong CAD không chỉ là một bản vẽ đơn thuần mà còn là bảng điều khiển (viewport) hiển thị các phần khác nhau của mô hình ở các tỉ lệ, góc nhìn và chi tiết khác nhau.
• Nó cho phép người dùng tổ chức, trình bày và in ấn các bản vẽ sao cho phù hợp với yêu cầu kỹ thuật và tiêu chuẩn công nghiệp.

1.2 Các thành phần cơ bản của một layout

Thành phần	Mô tả	Lưu ý
Paper Space	Không gian làm việc trên “tờ giấy”, nơi chứa các viewport	Dùng để chuẩn bị file in
Model Space	Không gian mô hình 3D/2D thực tế	Nơi thiết kế chi tiết
Viewport	Cửa sổ hiển thị Model Space trong Paper Space	Có thể có nhiều viewport với tỉ lệ khác nhau
Title Block	Khung tiêu đề, chứa thông tin dự án, bản vẽ, người vẽ	Được chuẩn hoá theo tiêu chuẩn công ty
Scale (Tỉ lệ)	Mối quan hệ giữa kích thước thực và kích thước trên bản vẽ	Đặt đúng để tránh sai lệch khi in

2. Chuẩn Bị Trước Khi Vẽ Layout

2.1 Thu thập tài liệu và yêu cầu dự án

• Bản mô tả kỹ thuật (specifications)
• Tiêu chuẩn công nghiệp (ISO, DIN, JIS,…)
• Kích thước thực tế của các bộ phận
• Yêu cầu in ấn (kích thước tờ giấy, độ phân giải, màu sắc)

2.2 Tạo thư mục dự án hợp lý

Có thể bạn quan tâm: Cách Vẽ Kiếm Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

ProjectName/
│
├─ 01_Drawing/
│ ├─ Model/
│ └─ Layout/
├─ 02_Reference/
│ ├─ Standards/
│ └─ Images/
└─ 03_Documents/

Việc sắp xếp thư mục giúp quản lý file dễ dàng, tránh mất mát dữ liệu và giảm thời gian tìm kiếm.

2.3 Thiết lập môi trường CAD

1. Mở Preferences → Units → Chọn đơn vị (mm, cm, in…) phù hợp.
2. Cài đặt Grid và Snap → Giúp vẽ chính xác.
3. Tạo Template (DWT cho AutoCAD) chứa:
4. Title block chuẩn
5. Layer chuẩn (Layer 0, 1, 2…)
6. Linetype, linewidth mặc định
7. Các viewport mẫu

3. Bước Đầu Tiên: Vẽ Model Space

3.1 Đặt Layer cho từng loại đối tượng

Layer	Mô tả	Màu	Linetype
0	Đối tượng mặc định	White	Continuous
DIM	Kích thước	Yellow	Continuous
TEXT	Ghi chú	Cyan	Continuous
HIDDEN	Đường ẩn	Red	Hidden
CENTER	Đường trung tâm	Green	Center

3.2 Vẽ các đối tượng cơ bản

• Line (LINE): Vẽ các đường thẳng.
• Polyline (PLINE): Đường đa giác, dễ chỉnh sửa.
• Circle/Arc (CIRCLE, ARC): Vẽ các vòng tròn, cung tròn.
• Rectangle (RECTANGLE): Hình chữ nhật nhanh.
• Spline (SPLINE): Đường cong mềm.

3.3 Kiểm tra và chỉnh sửa mô hình

• Command OVERKILL: Loại bỏ các đối tượng trùng lặp.
• Command PURGE: Xóa các layer, block không dùng.
• Command AUDIT: Kiểm tra lỗi dữ liệu.

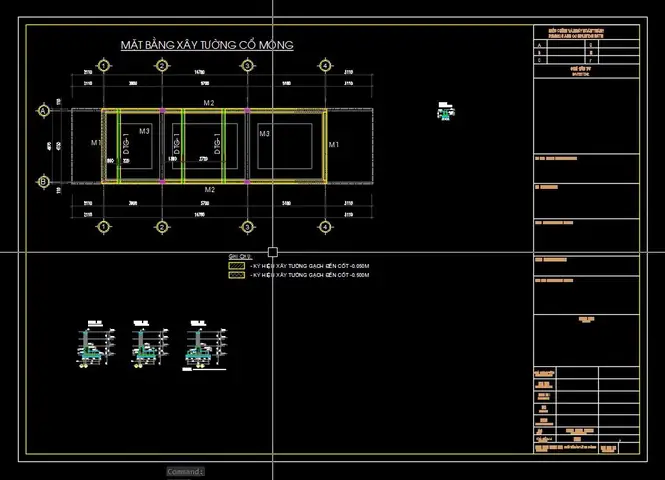

4. Chuyển Đổi Từ Model Space Sang Layout (Paper Space)

4.1 Tạo một Layout mới

Có thể bạn quan tâm: Cách Vẽ Khối Tròn Xoay: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vào Layout Tab → New Layout → Đặt tên (VD: A1_Layout).

4.2 Thiết lập kích thước giấy

• Page Setup Manager → Chọn Paper Size (A0, A1, A2, A3, A4…) và Plotter (PDF, DWG to PDF).

4.3 Thêm Viewport

1. Chọn Layout → Viewport → Rectangular.
2. Kéo chuột tạo khung viewport trên giấy.
3. Click chuột phải vào viewport → Properties → Standard Scale → Chọn tỉ lệ (VD: 1:50).

4.4 Đặt Viewport vào Model Space

• Double-click vào viewport → Bạn sẽ chuyển sang Model Space trong viewport.
• Sử dụng lệnh ZOOM (Z) → Extents để hiển thị toàn bộ mô hình.
• Di chuyển (PAN) để căn chỉnh phần cần hiển thị.

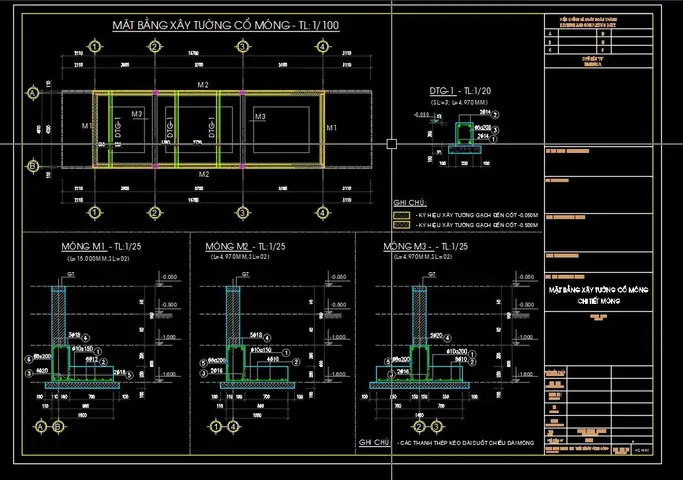

4.5 Tạo nhiều viewport

• Lặp lại bước 4.3 cho các phần chi tiết khác (VD: tổng thể, cắt ngang, chi tiết nhỏ) với tỉ lệ khác nhau (1:100, 1:20,…).

5. Thiết Kế Title Block Và Thông Tin Bản Vẽ

5.1 Thành phần của Title Block

Trường	Nội dung	Định dạng
Project Name	Tên dự án	Text
Drawing No.	Số bản vẽ	Text
Revision	Lần sửa	Text
Scale	Tỉ lệ	Text
Date	Ngày vẽ	Date
Designer	Người vẽ	Text
Checker	Người kiểm tra	Text
Approval	Người duyệt	Text

5.2 Tạo Title Block bằng Block

• Vẽ các đường, khung, và chèn Attribute Definitions (ATTDEF) cho các trường thông tin.
• Chọn các đối tượng → Block → Create Block → Đặt tên (VD: TITLE_BLOCK).

5.3 Chèn Title Block vào Layout

• Vào Layout → Insert Block → Chọn TITLE_BLOCK.
• Đặt block vào góc phải dưới cùng của tờ giấy.

5.4 Sử dụng Field để tự động cập nhật

Có thể bạn quan tâm: Cách Vẽ Khăn Trải Bàn Đẹp Và Sáng Tạo: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Field (FIELD) → Chọn Date, Sheet Number, File Name để tự động cập nhật khi file thay đổi.

6. Đánh Dấu, Ghi Chú Và Kích Thước (Annotation)

6.1 Thiết lập Style cho Dimension

• DIMSTYLE → Tạo style mới (MyDim) → Đặt:
• Primary Units: Decimal, Precision 2.
• Arrowheads: Closed Filled.
• Text Height: 2.5mm (tùy tỉ lệ).

6.2 Đặt Dimension trong Layout

• Sử dụng lệnh DIMLINEAR, DIMANGULAR, DIMRADIUS…
• Đặt dimension outside viewport để tránh bị cắt khi in.

6.3 Ghi chú (Text) và Hatching

• TEXT (DTEXT) hoặc MTEXT cho chú thích dài.
• HATCH để biểu thị vật liệu, khu vực cắt.

6.4 Kiểm tra độ hiển thị

• Plot Preview → Kiểm tra kích thước chữ, lineweight, màu sắc.

7. Tối Ưu Hóa Layout Để In Ấn

7.1 Kiểm tra Lineweight

• LWT (Lineweight) → Đặt lineweight cho từng layer (VD: 0.25mm cho outline, 0.10mm cho chi tiết).

7.2 Kiểm tra màu sắc và in đen trắng

Có thể bạn quan tâm: Cách Vẽ Khuôn Môi Đẹp: Hướng Dẫn Từ Cơ Bản Đến Chuyên Nghiệp

• Nếu in monochrome, chắc chắn rằng mọi màu đều được chuyển thành black trong Plot Style Table (CTB hoặc STB).

7.3 Thiết lập Plot Style Table

• Plot Style Manager → Tạo hoặc chỉnh sửa .ctb:
• Color 1 → Pen 1, Weight 0.25mm
• Color 2 → Pen 2, Weight 0.18mm
• Đảm bảo Plot with Plot Styles được bật trong Page Setup.

7.4 Kiểm tra kích thước giấy và margin

• Đặt Margin (lề) tối thiểu 5mm để tránh cắt mất nội dung.

7.5 Xuất file PDF

• Plot → Plot to PDF → Kiểm tra lại Plot preview → Lưu.

8. Kiểm Tra Chất Lượng Và Rà Soát Lỗi

8.1 Kiểm tra Overlap và Trùng Lặp

• OVERKILL → Loại bỏ các đối tượng trùng.
• PURGE → Xóa các block, layer không dùng.

8.2 Kiểm tra kích thước và tỉ lệ

• Dùng MEASUREGEOM → Distance giữa các điểm quan trọng → So sánh với bản vẽ kỹ thuật.

8.3 Kiểm tra tiêu chuẩn

• Đối chiếu với ISO 128 (tiêu chuẩn vẽ kỹ thuật) về:
• Độ dày đường
• Định dạng ký hiệu
• Vị trí tiêu đề

8.4 Rà soát bản vẽ cuối cùng

• DWG Compare (nếu có) để so sánh với bản vẽ gốc.
• Nhờ senior hoặc QC kiểm tra.

9. Lưu Trữ Và Quản Lý Bản Vẽ

9.1 Đặt tên file chuẩn

Project_ABC_01_Layout_A1_v01.dwg

• Project: Tên dự án
• 01: Số bản vẽ
• Layout_A1: Loại layout và kích thước giấy
• v01: Version

9.2 Sử dụng PDM (Product Data Management)

• Đưa file lên Vault, SharePoint, hoặc Autodesk BIM 360.
• Ghi chú Revision History để theo dõi thay đổi.

9.3 Sao lưu định kỳ

• Tự động sao lưu lên cloud (OneDrive, Google Drive) và NAS nội bộ.

10. Các Mẹo Và Thủ Thuật Nâng Cao

Mẹo	Mô tả	Lợi ích
Shortcut MV	Di chuyển viewport nhanh	Tiết kiệm thời gian chỉnh vị trí
Command LAYOUT	Tạo, đổi tên, xóa layout nhanh	Quản lý layout dễ dàng
Field SheetSet	Tự động cập nhật số trang trong set	Quản lý bộ bản vẽ lớn
Xref	Dùng file tham chiếu để chia sẻ mô hình	Giảm kích thước file, đồng bộ thay đổi
Viewport Lock	Khóa viewport để tránh thay đổi tỉ lệ	Đảm bảo tính nhất quán khi chỉnh sửa
Annotative Objects	Đối tượng tự động điều chỉnh tỉ lệ	Đảm bảo chữ, dimension luôn đúng kích thước ở mọi viewport

11. Tổng Kết

Vẽ layout trong CAD không chỉ là việc tạo ra một bản vẽ đẹp mắt mà còn là quá trình tổ chức thông tin, đảm bảo chuẩn đoán kỹ thuật và tối ưu hoá cho quá trình in ấn. Qua bài viết, bạn đã nắm được:

1. Khái niệm và cấu trúc layout: Paper Space, Model Space, viewport, title block.
2. Quy trình chuẩn bị: Thu thập tài liệu, thiết lập môi trường, tạo template.
3. Các bước thực hiện: Vẽ model, tạo layout, chèn viewport, thiết lập tỉ lệ.
4. Thêm annotation: Dimension, text, hatch, title block.
5. Tối ưu in ấn: Lineweight, plot style, kiểm tra preview.
6. Kiểm tra chất lượng: Loại bỏ lỗi, rà soát tiêu chuẩn, lưu trữ có hệ thống.
7. Mẹo nâng cao: Shortcut, Xref, Annotative objects.

Áp dụng những kiến thức này sẽ giúp bạn tạo ra các bản layout chuyên nghiệp, đáp ứng yêu cầu kỹ thuật và tiêu chuẩn công nghiệp, đồng thời giảm thiểu sai sót và tăng năng suất làm việc. Chúc bạn thành công trong mọi dự án CAD!
