Cách Vẽ Lồng Kính Đẹp Và Chuyên Nghiệp: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Mở Đầu

Lồng kính (còn gọi là “glass cage” trong tiếng Anh) là một yếu tố thiết kế nội thất và kiến trúc hiện đại, không chỉ mang lại vẻ đẹp sang trọng, tinh tế mà còn tạo ra không gian mở, thoáng đãng. Việc vẽ lồng kính một cách chính xác, đẹp mắt là nền tảng cho quá trình thi công và lắp đặt. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị, lựa chọn phần mềm, cách vẽ cơ bản, tới những kỹ thuật nâng cao để tạo ra những bản vẽ lồng kính chuyên nghiệp.

Lưu ý: Bài viết này hướng tới người mới bắt đầu, nhưng cũng có những phần dành cho người đã có kinh nghiệm muốn nâng cao kỹ năng. Bạn có thể đọc toàn bộ hoặc chỉ tập trung vào các phần mình quan tâm.

1. Tổng Quan Về Lồng Kính

1.1 Lồng kính là gì?

Lồng kính là một cấu trúc khung kim loại (thường là thép không gỉ, nhôm hoặc hợp kim) bao quanh các tấm kính cường lực, tạo ra một “khung” chịu lực cho kính. Lồng kính có thể được sử dụng trong:

• Cửa sổ, cửa ra vào
• Rào chắn
• Tường kính
• Cầu thang kính
• Tủ kính
• Các công trình kiến trúc công cộng (sân bay, trung tâm thương mại, khách sạn, v.v.)

1.2 Lợi ích của lồng kính

Có thể bạn quan tâm: Cách Vẽ Lịch Tết 2026: Hướng Dẫn Từng Bước Đầy Đủ Và Chi Tiết

Lợi ích	Mô tả
Thẩm mỹ	Tạo cảm giác hiện đại, sang trọng, ánh sáng tự nhiên lan tỏa
An toàn	Kính cường lực chịu lực, không vỡ vụn khi bị va đập
Tiết kiệm không gian	Không cần khung dày, mở rộng không gian sử dụng
Đa dạng thiết kế	Có thể tùy chỉnh kích thước, hình dạng, màu sắc khung
Dễ bảo trì	Vệ sinh dễ dàng, không bị ăn mòn (khi dùng thép không gỉ)

1.3 Các loại lồng kính phổ biến

Loại lồng kính	Đặc điểm	Ứng dụng
Lồng kính tròn	Khung tròn, thường dùng cho cửa sổ hoặc cửa ra vào có thiết kế vòng tròn	Cửa sổ, cửa vào, quầy bar
Lồng kính vuông / chữ nhật	Khung góc vuông, phổ biến nhất	Tường kính, tủ kính, lan can
Lồng kính dạng chữ U	Khung chỉ có ba mặt (tránh mặt trên hoặc dưới)	Cầu thang, lan can, tủ kính mở
Lồng kính dạng chữ L	Khung góc 90°, dùng cho góc tường hoặc góc kính	Góc tường, góc cửa
Lồng kính tùy chỉnh	Khung được thiết kế riêng theo yêu cầu	Dự án kiến trúc đặc biệt, nghệ thuật

2. Chuẩn Bị Trước Khi Vẽ

2.1 Thu thập thông tin dự án

• Kích thước thực tế: Đo chiều dài, chiều rộng, chiều cao, độ dày kính. Sử dụng thước dây, laser đo khoảng cách hoặc thiết bị BIM (Building Information Modeling) nếu có.
• Loại kính: Kính cường lực (8mm, 10mm, 12mm…), kính dán (tempered), kính cách nhiệt…
• Vật liệu khung: Thép không gỉ, nhôm, hợp kim…
• Môi trường lắp đặt: Nội thất, ngoại thất, nơi có độ ẩm, nhiệt độ thay đổi…
• Tiêu chuẩn: Tuân thủ các tiêu chuẩn địa phương (VD: TCVN, ASTM, EN) về độ dày kính, khoảng cách an toàn, cách lắp đặt.

2.2 Lựa chọn phần mềm vẽ

Phần mềm	Ưu điểm	Nhược điểm	Phù hợp với
AutoCAD	Đa năng, chuẩn công nghiệp, hỗ trợ DWG	Cần học lâu, chi phí bản quyền	Kỹ sư, nhà thiết kế chuyên nghiệp
SketchUp	Dễ học, thể hiện 3D nhanh	Không mạnh về chi tiết kỹ thuật	Kiến trúc sư, nhà thiết kế nội thất
Revit (BIM)	Quản lý dự án toàn diện, tính năng lượng	Yêu cầu phần cứng mạnh	Dự án lớn, BIM
SolidWorks	Mô phỏng chi tiết, tính toán chịu lực	Phức tạp, giá cao	Kỹ sư cơ khí, sản xuất
Fusion 360	Đám mây, giá rẻ, đa nền tảng	Chưa mạnh về BIM	Người học, startup
LibreCAD (miễn phí)	Đơn giản, mở nguồn	Thiếu tính năng 3D	Người mới, dự án nhỏ

Khuyến nghị: Đối với người mới, SketchUp hoặc AutoCAD là lựa chọn hợp lý. Nếu bạn muốn làm việc trong môi trường BIM, hãy học Revit.

2.3 Thiết lập môi trường làm việc

Có thể bạn quan tâm: Cách Vẽ Lịch 2026: Hướng Dẫn Chi Tiết Từ A Đến Z Cho Người Mới Bắt Đầu

1. Tạo một dự án mới với đơn vị đo (mm hoặc inch) phù hợp.
2. Thiết lập layer (lớp):
3. LAYER_KINH cho khung kim loại.
4. LAYER_KINH_GLASS cho kính.
5. LAYER_DIM cho kích thước.
6. LAYER_TEXT cho chú thích.
7. Chọn chuẩn vẽ: Độ dày đường nét (line weight) 0.25mm cho đường viền, 0.5mm cho đường cắt, 0.18mm cho kích thước.
8. Lưu tệp định kỳ và bật Auto Save để tránh mất dữ liệu.

3. Các Bước Vẽ Lồng Kính Cơ Bản Trong AutoCAD

3.1 Vẽ khung kim loại (khung chính)

Bước 1: Xác định tọa độ gốc

• Đặt điểm 0,0 tại góc dưới bên trái của lồng kính (hoặc tùy thuộc vào tiêu chuẩn dự án).
• Sử dụng lệnh UCS để thiết lập hệ tọa độ nếu cần.

Bước 2: Vẽ khung chính

Giả sử bạn vẽ một lồng kính vuông 1500mm x 1500mm, độ dày khung 30mm.

LINE
0,0 1500,0
1500,0 1500,1500
1500,1500 0,1500
0,1500 0,0

• Lưu ý: Đặt lineweight cho khung là 0.5mm để phân biệt.

Bước 3: Tạo các thanh ngang và dọc

• Dùng lệnh OFFSET để tạo khoảng cách giữa các thanh. Ví dụ, khoảng cách 100mm.

OFFSET 100
Select object: <khung>

• Lặp lại cho các thanh dọc (theo hướng X) và ngang (theo hướng Y).

Bước 4: Cắt góc (nếu cần)

• Dùng lệnh TRIM hoặc FILLET để cắt góc, tạo góc bo tròn (radius 5mm) cho khung.

FILLET R 5
Select first object: <đường 1>
Select second object: <đường 2>

3.2 Vẽ tấm kính

Bước 1: Xác định kích thước kính

• Kích thước kính thường nhỏ hơn khung 1-2mm để tạo khoảng cách expansion (điều chỉnh nhiệt).
• Ví dụ: Kính 1496mm x 1496mm (khoảng cách 2mm mỗi phía).

Bước 2: Vẽ hình chữ nhật kính

RECTANGLE
2,2 1498,1498

• Đặt layer cho kính là LAYER_KINH_GLASS, lineweight 0.25mm, màu xanh nhạt.

Bước 3: Thêm chi tiết kính (đánh dấu độ dày)

• Vẽ một đường song song cách 2mm bên trong để biểu thị độ dày kính.

OFFSET 2
Select object: <kính>

3.3 Thêm kích thước (Dimension)

• Sử dụng lệnh DIMLINEAR để đánh dấu chiều dài, chiều rộng khung và kính.

DIMLINEAR
Select first extension line origin point: <điểm 1>
Select second extension line origin point: <điểm 2>

• Đặt các dimension ở layer LAYER_DIM, font 2.5mm, màu đen.

3.4 Thêm chú thích và ghi chú kỹ thuật

• Dùng lệnh TEXT hoặc MTEXT để ghi chú:

- Khung: Thép không gỉ, 30mm x 30mm, độ dày 2mm.
- Kính: Cường lực 10mm, dải expansion 2mm.
- Khoảng cách hỗ trợ: 100mm (các thanh ngang, dọc).

• Đặt trên layer LAYER_TEXT.

3.5 Kiểm tra và xuất bản vẽ

1. Kiểm tra độ chính xác: Dùng lệnh DIST để đo các khoảng cách quan trọng.
2. Kiểm tra lớp (layer): Đảm bảo không có đối tượng ở layer sai.
3. Lưu file: .dwg cho AutoCAD, .dxf nếu cần chia sẻ.
4. Xuất PDF: PLOT → chọn DWG To PDF.pc3 → cấu hình kích thước giấy, tỷ lệ 1:1.

4. Vẽ Lồng Kính Trong SketchUp (3D)

Có thể bạn quan tâm: Cách Vẽ Lệnh Pl: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1 Tạo khung kim loại

1. Bắt đầu: Mở SketchUp, chọn Template là “Architectural – Millimeters”.
2. Vẽ hình chữ nhật: Dùng công cụ Rectangle, nhập kích thước 1500,1500.
3. Dùng Push/Pull: Đẩy lên 30mm để tạo độ dày khung.
4. Tạo thanh ngang/dọc: Sử dụng Offset 100mm, rồi Push/Pull 30mm.

4.2 Tạo tấm kính

1. Vẽ hình chữ nhật: Rectangle → nhập 1496,1496.
2. Push/Pull: Đẩy lên 10mm (độ dày kính cường lực).
3. Áp dụng vật liệu: Vào Materials, chọn “Glass” → độ trong suốt 80%, màu xanh nhạt.

4.3 Ghép các thành phần

• Di chuyển tấm kính vào giữa khung, dùng công cụ Move và Align.
• Đảm bảo khoảng cách 2mm mỗi phía (sử dụng Inference hoặc Measurements).

4.4 Thêm chi tiết

• Góc bo tròn: Dùng Arc → Follow Me để tạo bo tròn cho các góc khung.
• Bolt / Screw: Vẽ các chi tiết đinh vít nếu cần (có thể tải từ 3D Warehouse).

4.5 Render và xuất bản

• Render: Cài plugin như V-Ray hoặc Enscape để tạo hình ảnh thực tế.
• Export: File > Export > 2D Graphic → PNG/JPEG cho bản vẽ 2D, hoặc Export > 3D Model → .dae, .obj cho mô hình 3D.

5. Kỹ Thuật Nâng Cao

Có thể bạn quan tâm: Cách Vẽ Lệnh Offset Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1 Tính toán chịu lực cho khung kim loại

• Công thức cơ bản:

  \sigma = \frac{F}{A}

  Trong đó (\sigma) là ứng suất, (F) là lực tác động, (A) là diện tích mặt cắt của thanh.

• Lựa chọn kích thước thanh: Dựa trên tải trọng (gió, trọng lượng kính, tải trọng người). Tham khảo bảng tiêu chuẩn ASTM A36 hoặc EN 10210.

• Phân tích FEM (Finite Element Method): Sử dụng SolidWorks Simulation hoặc ANSYS để mô phỏng.

5.2 Tích hợp hệ thống mở rộng (expansion joint)

• Đặt khoảng cách expansion 2-3mm giữa kính và khung để giảm áp lực nhiệt.
• Vẽ chi tiết gối đệm silicone hoặc rubber gasket trong bản vẽ chi tiết.

5.3 Thiết kế cho môi trường đặc biệt

Môi trường	Yêu cầu đặc biệt	Giải pháp
Ngoại thất (gió mạnh)	Tải gió lớn, ăn mòn	Khung thép không gỉ, thêm thanh chống gió, sử dụng kính cường lực chịu gió
Khu vực ẩm ướt (bể bơi)	Ăn mòn, trượt	Khung nhôm mạ chrome, kính chịu áp lực, bề mặt không trơn
Khu công nghiệp	Nhiệt độ cao, rung động	Khung thép chịu nhiệt, kính cường lực dày 12mm, vòng đệm cách nhiệt
Kiến trúc xanh (LEED)	Tiết kiệm năng lượng	Kính cách nhiệt, khung nhôm tái chế, sử dụng kính phản xạ nhiệt

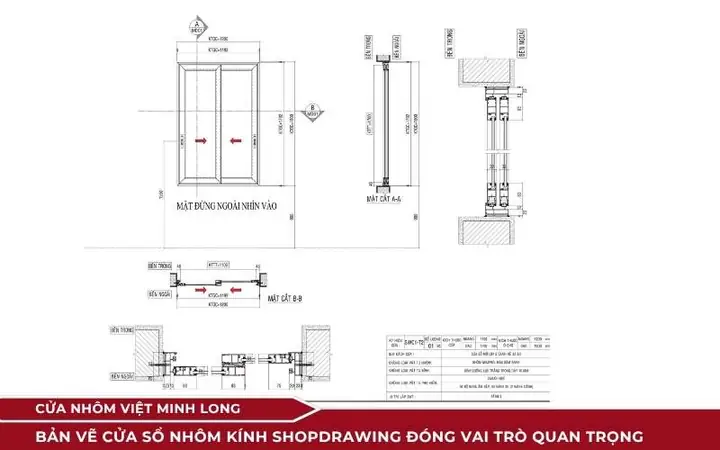

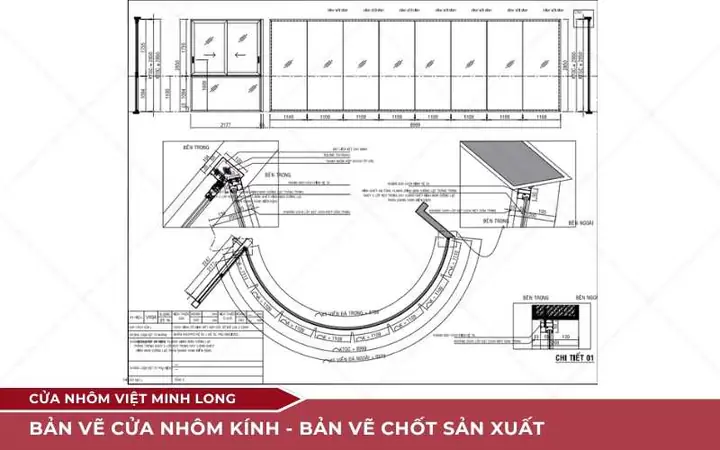

5.4 Tạo bản vẽ lắp đặt chi tiết (Installation Drawing)

1. Bản vẽ tổng thể: Hiển thị vị trí lồng kính trong dự án.
2. Bản vẽ chi tiết: Mỗi mảnh khung, mỗi tấm kính, các chi tiết phụ (đinh vít, gối đệm).
3. Bảng nguyên vật liệu (Bill of Materials – BOM): Liệt kê số lượng, kích thước, chất liệu.
4. Hướng dẫn lắp đặt: Bước 1 – Cố định khung, Bước 2 – Đặt kính, Bước 3 – Siết chặt, Bước 4 – Kiểm tra.

6. Lưu Ý Khi Thực Hiện Dự Án Thực Tế

1. Kiểm tra độ phẳng bề mặt: Trước khi lắp khung, bề mặt phải sạch, không gồ ghề.
2. Độ chính xác đo: Sử dụng laser đo khoảng cách để giảm sai số.
3. Kiểm tra chất lượng kính: Đảm bảo kính không có vết nứt, đáp ứng tiêu chuẩn cường lực.
4. Sử dụng công cụ bảo hộ: Kính bảo hộ, găng tay, mũ bảo hiểm khi cắt, lắp ráp.
5. Kiểm tra an toàn: Kiểm tra các điểm gắn, độ chặt của đinh vít, độ ổn định của khung.
6. Bảo trì định kỳ: Vệ sinh kính, kiểm tra độ ăn mòn khung, thay gối đệm nếu hư hỏng.

7. Các Lỗi Thường Gặp Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Kính nứt khi lắp	Khoảng cách expansion quá ít, lực chèn mạnh	Tăng khoảng cách expansion, dùng gối đệm silicone
Khung bị cong	Thép không đủ độ cứng, lắp không đúng góc	Chọn thép dày hơn, dùng thiết bị căn chỉnh khi lắp
Rò rỉ nước	Kính không được dán kín, gasket không đúng	Dán lại bằng silicon chịu nước, thay gasket mới
Mất cân bằng	Khung lắp không đồng đều, tải trọng không đều	Đo lại vị trí, dùng cân chỉnh, lắp thêm thanh hỗ trợ
Độ dày kính không đồng nhất	Kính không cùng lô, đo sai	Kiểm tra kỹ trước khi mua, đo lại khi nhận hàng

8. Tổng Kết

Việc vẽ lồng kính không chỉ là công việc kỹ thuật mà còn là nghệ thuật kết hợp giữa tính thẩm mỹ và chức năng. Từ việc thu thập thông tin dự án, lựa chọn phần mềm phù hợp, vẽ chi tiết trong 2D hoặc 3D, đến tính toán chịu lực, thiết kế expansion joint, và lập bản vẽ lắp đặt, mỗi bước đều yêu cầu sự tỉ mỉ, chính xác.

Những điểm quan trọng cần ghi nhớ:

1. Hiểu rõ yêu cầu dự án: Kích thước, loại kính, môi trường lắp đặt.
2. Chọn công cụ vẽ phù hợp: AutoCAD cho chi tiết kỹ thuật, SketchUp cho mô hình 3D nhanh.
3. Áp dụng chuẩn kỹ thuật: Độ dày kính, khoảng cách expansion, tiêu chuẩn chịu lực.
4. Kiểm tra và xác nhận: Đo lại, mô phỏng, kiểm tra an toàn trước khi thi công.
5. Bảo trì lâu dài: Định kỳ kiểm tra, thay thế các bộ phận hao mòn.

Hy vọng bài viết trên đã cung cấp cho bạn một hướng dẫn toàn diện để tự tin vẽ và thực hiện các dự án lồng kính, dù là trong nhà ở, văn phòng hay các công trình kiến trúc quy mô lớn. Nếu còn thắc mắc hoặc muốn chia sẻ kinh nghiệm, hãy để lại bình luận bên dưới – cộng đồng kiến trúc và thiết kế luôn sẵn sàng hỗ trợ lẫn nhau!

Chúc bạn thành công và sáng tạo không ngừng!
