Giới thiệu tổng quan

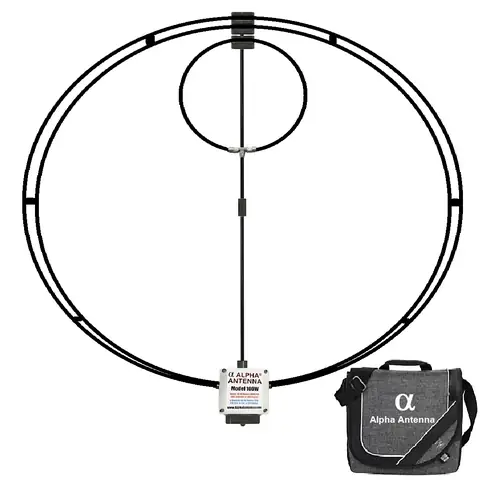

Loop antenna (đài Loop) là một trong những loại anten phổ biến và hiệu quả nhất trong lĩnh vực truyền thông vô tuyến, RF (Radio Frequency) và các ứng dụng đo lường điện từ. Với cấu trúc đơn giản – một vòng dây dẫn (hoặc một dải dẫn) khép kín – loop antenna có khả năng thu và phát tín hiệu tốt trong một dải tần số rộng, đồng thời giảm thiểu nhiễu và tương tác với môi trường xung quanh.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, về cách vẽ (thiết kế) một loop antenna, từ việc lựa chọn vật liệu, tính toán kích thước, thiết kế hình dạng, đến việc mô phỏng và kiểm tra thực tế. Mục tiêu là giúp người mới bắt đầu cũng như những người đã có kinh nghiệm có thể tự tin thiết kế và triển khai loop antenna cho các dự án của mình.

Lưu ý: Bài viết tập trung vào “cách vẽ” – nghĩa là cách lập bản vẽ kỹ thuật (schematic) và mô hình hoá (layout) cho loop antenna, không chỉ là việc “vẽ tay”. Tất cả các bước đều có thể thực hiện bằng phần mềm CAD (AutoCAD, KiCad, Eagle, Altium) hoặc các công cụ mô phỏng EM (CST, HFSS, FEKO, Sonnet).

Có thể bạn quan tâm: Cách Vẽ Logo Vans: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Kiến thức nền tảng về loop antenna

1.1. Nguyên lý hoạt động

Loop antenna hoạt động dựa trên nguyên tắc cảm ứng điện từ. Khi một dòng điện xoay chiều chảy qua dây dẫn khép kín, nó tạo ra một trường từ xoay quanh vòng dây. Ngược lại, khi một trường từ biến đổi (do sóng điện từ truyền tới) cắt qua vòng dây, một điện áp cảm ứng sẽ được sinh ra (theo định luật Faraday). Điều này cho phép loop antenna thực hiện cả hai chức năng:

• Thu nhận: chuyển đổi năng lượng từ trường điện từ thành điện áp.
• Phát: tạo ra trường từ để truyền năng lượng ra môi trường.

1.2. Phân loại loop antenna

Loại	Đặc điểm	Ứng dụng thường gặp
Small Loop (Loop nhỏ)	Đường kính ≪ λ/10, điện trở radiation thấp, điện cảm lớn	Nhận sóng AM, LF, VLF, RFID
Medium Loop	Đường kính ≈ λ/10 – λ/4	Nhận FM, VHF, truyền dữ liệu gần
Large Loop (Full‑wave Loop)	Đường kính ≈ λ/2 – λ	Anten định hướng, truyền công suất cao, radar
Multiturn Loop	Nhiều vòng dây (2‑10 vòng)	Tăng cảm ứng, giảm kích thước, ứng dụng trong thiết bị di động

1.3. Thông số quan trọng

• Đường kính (D) / Chu vi (C): Xác định tần số cộng hưởng.
• Số vòng (N): Tăng cảm ứng, giảm kích thước.
• Độ rộng dây (w): Ảnh hưởng tới điện trở radiation và băng thông.
• Độ dày dây (t): Ảnh hưởng tới điện trở dẫn và khả năng chịu công suất.
• Tần số cộng hưởng (f₀): ( f₀ = \frac{c}{\lambda} = \frac{c}{C \cdot \sqrt{L/C_{\text{self}}}} ) (công thức chi tiết sẽ được trình bày trong phần tính toán).

Có thể bạn quan tâm: Cách Vẽ Logo Pts: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2. Bước chuẩn bị: Xác định yêu cầu thiết kế

Trước khi bắt tay vào vẽ, bạn cần trả lời các câu hỏi sau:

Câu hỏi	Mục đích
Tần số hoạt động?	Xác định kích thước vòng và vật liệu.
Băng thông mong muốn?	Điều chỉnh độ rộng dây, số vòng.
Công suất tối đa?	Chọn dây chịu nhiệt, độ dày phù hợp.
Môi trường lắp đặt? (trên mặt đất, trên mái, trong hộp)	Ảnh hưởng tới độ cao, mặt phản xạ, và cách bám dính.
Yêu cầu định hướng? (định hướng omnidirectional hay directional)	Lựa chọn hình dạng (tròn, hình vuông, hình chữ nhật).
Kích thước tối đa có thể chấp nhận?	Quyết định loại loop (small, medium, large).

Ví dụ thực tế: Bạn muốn thiết kế một loop antenna cho thu FM (88‑108 MHz) với kích thước không quá 1 m², công suất nhận tối đa 10 W, và cần băng thông ít nhất 200 kHz.

3. Tính toán kích thước và tham số ban đầu

3.1. Xác định bước sóng

\lambda = \frac{c}{f}

Trong đó:
– (c = 3 \times 10^8 \, \text{m/s}) (tốc độ ánh sáng).
– (f) là tần số trung tâm (ví dụ 98 MHz cho FM).

\lambda = \frac{3 \times 10^8}{98 \times 10^6} \approx 3.06 \, \text{m}

3.2. Chọn loại loop

Với kích thước tối đa 1 m², small loop (đường kính ≤ λ/10 ≈ 0.306 m) là phù hợp. Ta sẽ thiết kế một vòng tròn có đường kính 0.30 m (chu vi C ≈ 0.94 m).

3.3. Tính cảm kháng (L) và điện dung tự cảm (C_self)

Công thức gần đúng cho cảm kháng của vòng tròn:

L \approx \mu_0 \cdot \frac{N^2 \cdot D^2}{8D + 11w}

Trong đó:
– (\mu_0 = 4\pi \times 10^{-7}\, \text{H/m})
– (N) = số vòng (bắt đầu với N = 1)
– (D) = đường kính (m)
– (w) = độ rộng dây (m)

Giả sử dùng dây đồng khối 2 mm (w = 2 mm = 0.002 m), ta có:

L \approx 4\pi \times 10^{-7} \cdot \frac{1^2 \cdot 0.30^2}{8 \times 0.30 + 11 \times 0.002}
\approx 4\pi \times 10^{-7} \cdot \frac{0.09}{2.4 + 0.022}
\approx 4\pi \times 10^{-7} \cdot \frac{0.09}{2.422}
\approx 4\pi \times 10^{-7} \cdot 0.0372
\approx 4.67 \times 10^{-8} \, \text{H}

L \approx 46.7 \, \text{nH}

3.4. Điều chỉnh để đạt tần số cộng hưởng

Công thức cộng hưởng:

f_0 = \frac{1}{2\pi\sqrt{L C_{\text{total}}}}

Ta cần tính (C_{\text{total}}) sao cho (f_0 = 98 \text{MHz}). Giải:

C_{\text{total}} = \frac{1}{(2\pi f_0)^2 L}

C_{\text{total}} = \frac{1}{(2\pi \times 98 \times 10^6)^2 \times 46.7 \times 10^{-9}}
\approx \frac{1}{(6.157 \times 10^8)^2 \times 46.7 \times 10^{-9}}
\approx \frac{1}{3.79 \times 10^{17} \times 46.7 \times 10^{-9}}
\approx \frac{1}{1.77 \times 10^{9}}
\approx 5.65 \times 10^{-10} \, \text{F}

C_{\text{total}} \approx 0.565 \, \text{pF}

Điều này cho thấy một small loop có tự cảm và tự dung lượng rất nhỏ, thường cần một tụ điện tinh chỉnh (tuning capacitor) để đạt tần số chính xác. Chúng ta sẽ thiết kế một tuner bên ngoài, thường là một tụ biến (variable capacitor) 0‑10 pF.

3.5. Kết luận bước tính

• Đường kính: 0.30 m
• Số vòng: 1 (có thể tăng lên 2‑3 để giảm kích thước)
• Dây dẫn: Đồng khối 2 mm
• Cần tụ tuning: 0‑10 pF (điều chỉnh tới 0.5‑1 pF để đạt 98 MHz)

4. Vẽ sơ đồ mạch (Schematic) cho loop antenna

4.1. Thành phần chính

Có thể bạn quan tâm: Cách Vẽ Lon Corel: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

Thành phần	Ký hiệu	Mô tả
Loop dây	L1	Dây vòng tròn, giá trị L tính được
Tụ tuning	C1	Tụ biến 0‑10 pF, kết nối song song với L1
Trở kháng (matching)	R1	Thông thường 50 Ω, dùng để đo VSWR
Cổng kết nối	J1	SMA hoặc BNC, tùy dụng cụ đo
Dây dẫn ngắn	TL1	Dây dẫn ngắn từ vòng tới J1 (độ dài ≤ λ/20)

4.2. Bố trí trên phần mềm CAD

1. Mở phần mềm (ví dụ KiCad):
2. Tạo một dự án mới, đặt tên “Loop_Antenna_FM”.
3. Thêm Symbol:
4. Vào Symbol Library, tạo một symbol mới cho Loop (đánh dấu là “L1”).
5. Đặt giá trị “46.7nH” và mô tả “Loop 0.30 m”.
6. Thêm Tụ:
7. Chọn “C” (capacitor), đặt giá trị “Variable 0‑10pF”.
8. Thêm Trở kháng (optional):
9. Chọn “R”, giá trị “50Ω”.
10. Kết nối:
11. Nối L1 và C1 song song, sau đó nối chung vào J1 (SMA). Nếu dùng R1, nối R1 giữa chung và J1.
12. Kiểm tra:
13. Dùng Electrical Rules Check (ERC) để chắc chắn không có lỗi nối.

4.3. Lưu file và xuất BOM

• File: loop_fm.sch
• BOM: Liệt kê các thành phần (dây đồng 2 mm, tụ biến 0‑10 pF, connector SMA, PCB substrate nếu cần).

5. Vẽ layout (PCB hoặc khung kim loại)

5.1. Lựa chọn substrate

Vật liệu	Đặc tính	Khi nào dùng
FR‑4	Độ thẩm thấu εr ≈ 4.5, chi phí thấp	Dự án thử nghiệm, tần số ≤ 300 MHz
Rogers RO4003C	εr ≈ 3.38, loss tangent thấp	Tần số cao (> 300 MHz), yêu cầu hiệu suất cao
Aluminium PCB	Nhiệt tốt, chịu công suất lớn	Anten công suất cao, tần số VHF/UHF

Với FM (98 MHz), FR‑4 là đủ.

5.2. Định vị loop trên PCB

1. Tạo lớp copper (đánh dấu “Top Layer”).
2. Vẽ vòng tròn:
3. Sử dụng công cụ “Arc” hoặc “Circle”.
4. Bán kính = 150 mm.
5. Độ rộng copper = 2 mm (độ rộng dây thực tế). Đặt “Track Width” = 2 mm.
6. Khoá vị trí:
7. Đặt vòng tròn ở trung tâm PCB, tránh gần cạnh để giảm ảnh hưởng phản xạ.
8. Thêm pad cho tuner:
9. Vẽ một pad SMA (pad 50 mil) ở một góc, nối bằng một đoạn “track” ngắn (≤ λ/20 ≈ 15 mm) tới vòng tròn.
10. Ground plane:
11. Đối với loop nhỏ, không cần ground plane lớn; tuy nhiên, để giảm nhiễu, có thể để một “island ground” phía sau vòng tròn, cách 5 mm.

5.3. Kiểm tra DRC (Design Rule Check)

• Độ dày copper: 1 oz (35 µm) đủ cho công suất ≤ 10 W.
• Khoảng cách giữa track và pad: ≥ 0.2 mm.
• Đảm bảo không có “air gap” quá lớn gây mất điện cảm.

5.4. Xuất Gerber

• Lưu file PCB: loop_fm.kicad_pcb.
• Xuất Gerber cho lớp copper, soldermask, silkscreen.
• Gửi tới nhà máy PCB hoặc tự chế bằng phương pháp CNC/laser nếu muốn.

6. Mô phỏng EM để xác nhận hiệu suất

6.1. Chọn công cụ mô phỏng

• CST Microwave Studio (time‑domain solver)
• Ansys HFSS (frequency‑domain)
• FEKO (Method of Moments)

6.2. Thiết lập mô hình

1. Geometry:
2. Nhập vòng tròn 0.30 m, độ rộng 2 mm.
3. Thêm tụ tuning dưới dạng “lumped element” (C = 0.5 pF, giá trị thay đổi).
4. Material:
5. Copper (σ = 5.8e7 S/m).
6. Substrate FR‑4 (εr = 4.5, tanδ = 0.02).
7. Boundary:
8. “Open (add space)” cho môi trường không gian.
9. Excitation:
10. Port waveguide hoặc lumped port ở vị trí kết nối SMA.
11. Frequency sweep:
12. 80‑120 MHz, bước 0.5 MHz.

6.3. Kết quả cần quan sát

Thông số	Mục tiêu	Kết quả mong muốn
Resonant frequency	98 MHz	Độ lệch ≤ ±0.5 MHz
Return loss (S11)	≤ -15 dB	Đạt -20 dB hoặc tốt hơn
Radiation efficiency	≥ 80 %	> 85 % (đối với small loop)
Gain	0 dBi (khoảng)	0 ± 1 dBi

Nếu kết quả không đạt, điều chỉnh:
– C1 (tuning capacitor) để đưa f₀ về đúng.
– Số vòng (N) hoặc đường kính để thay đổi L.
– Độ rộng dây để cải thiện radiation resistance.

7. Lắp ráp và thử nghiệm thực tế

7.1. Chuẩn bị vật liệu

Vật liệu	Số lượng	Ghi chú
Dây đồng khối 2 mm	1‑2 m	Dây cần không có lớp cách điện
Tụ biến 0‑10 pF	1 chiếc	Tối ưu hoá cho 98 MHz
Connector SMA	1 chiếc	Có vòng khóa để tránh lỏng
PCB FR‑4 (đã gia công)	1 tấm	Kích thước khoảng 200 mm × 200 mm
Hàn chì (Sn‑Pb hoặc Lead‑free)	đủ	Đảm bảo mối hàn chắc chắn
Dụng cụ đo VSWR / SWR meter	–	Để kiểm tra khớp impedence

7.2. Quy trình lắp ráp

1. Cắt và uốn dây: Dùng kìm và máy uốn để tạo vòng tròn đúng đường kính 0.30 m.
2. Gắn vào PCB: Hàn đầu dây vào pad SMA và khép vòng tròn quanh copper track nếu dùng PCB. Nếu dùng khung kim loại, hàn dây trực tiếp lên copper.
3. Cài tụ tuning: Gắn tụ biến vào vị trí song song với loop, nối qua hàn hoặc cắm vào socket.
4. Kiểm tra mối hàn: Dùng kính hiển vi hoặc loupes để chắc chắn không có hàn chập.
5. Kết nối đo: Gắn cáp SMA tới SWR meter, sau đó tới nguồn tín hiệu (transmitter) hoặc thu thập tín hiệu.

7.3. Đo lường và điều chỉnh

• SWR: Đặt SWR meter, quét tần số 80‑120 MHz, tìm điểm SWR thấp nhất. Điều chỉnh C1 cho tới SWR ≤ 1.5 (ideally ≤ 1.2).
• Radiation pattern: Dùng anechoic chamber hoặc ngoài trời, đo độ lợi theo các góc 0°, 90°, 180°, 270°. Đối với vòng tròn, pattern thường omni‑directional trong mặt phẳng ngang.
• Noise floor: Kiểm tra mức nhiễu, so sánh với antenna khác để xác nhận hiệu suất.

8. Tối ưu hoá và mở rộng

8.1. Tăng băng thông

• Tăng độ rộng dây (w): Giảm điện trở radiation, tăng băng thông.
• Thêm vòng (multiturn): Tăng L, giảm f₀, có thể dùng matching network để bù lại.
• Sử dụng balun: Đối với loop không cân bằng, balun 1:1 giúp giảm common‑mode và tăng băng thông.

8.2. Giảm kích thước

• Sử dụng vật liệu cao εr (Rogers RO3006, εr ≈ 6.15) để giảm kích thước vòng.
• Thiết kế dạng spiral (vòng xoắn) – mỗi vòng xoắn tạo thêm cảm kháng mà không tăng diện tích.

8.3. Tăng công suất

• Dây dày hơn (4 mm) hoặc copper clad để giảm điện trở dẫn.
• Tản nhiệt: Gắn tấm tản nhiệt phía sau PCB nếu công suất > 20 W.

8.4. Ứng dụng đặc thù

Ứng dụng	Điều chỉnh cần thiết
RFID (13.56 MHz)	Loop nhỏ, N = 5‑10, tụ tuning 10‑30 pF
GPS (1.575 GHz)	Loop lớn (λ/2 ≈ 9.5 cm), dùng substrate cao εr
VHF (144‑148 MHz)	Medium loop, D ≈ 0.6 m, dùng balun 1:4
Công nghiệp (EMI shielding)	Loop làm shield, không cần tuning, dùng dày 5 mm

9. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Khắc phục
Resonant frequency lệch > 5 MHz	Độ rộng dây không đúng, số vòng sai, tụ không đủ điều chỉnh	Đo lại kích thước, dùng tụ biến lớn hơn, hoặc thay đổi N
	SWR cao (> 2)	Kết nối không tốt, mismatched impedance
Pattern không omni	Loop không nằm ngang, hoặc gần vật dẫn	Đặt anten cao hơn mặt đất, tránh kim loại lân cận
Nhiệt độ dây tăng	Công suất quá lớn, dây quá mỏng	Dùng dây dày hơn, thêm tản nhiệt
Nhiễu từ nguồn	Đường truyền cáp dài, không được shield	Dùng cáp coax chất lượng cao, giảm độ dài cáp

10. Tổng kết

Việc vẽ loop antenna không chỉ là việc “vẽ” hình dạng trên giấy mà còn bao gồm:

1. Xác định yêu cầu (tần số, công suất, kích thước).
2. Tính toán cảm kháng, điện dung và tần số cộng hưởng.
3. Thiết kế schematic (sơ đồ mạch) với các thành phần cần thiết (loop, tuning capacitor, matching network).
4. Lập layout trên PCB hoặc khung kim loại, chú ý đến độ rộng dây, khoảng cách, và vị trí kết nối.
5. Mô phỏng EM để kiểm chứng các tham số (SWR, gain, efficiency).
6. Lắp ráp và thử nghiệm thực tế, điều chỉnh tuning để đạt hiệu suất tối ưu.
7. Tối ưu hoá cho băng thông, kích thước, công suất và các ứng dụng đặc thù.

Bằng cách tuân thủ các bước trên, bạn có thể tự tin thiết kế và chế tạo một loop antenna đáp ứng được yêu cầu của mình, cho dù đó là một dự án hobby thu FM, một hệ thống RFID, hay một anten công nghiệp cho băng tần VHF/UHF. Hãy luôn nhớ rằng độ chính xác trong việc đo lường và tính toán là chìa khóa để đạt được hiệu suất cao và giảm thiểu lỗi trong thực tế.

Chúc bạn thành công trong việc vẽ và triển khai loop antenna của riêng mình!
