1. Giới thiệu chung về lược đồ activity

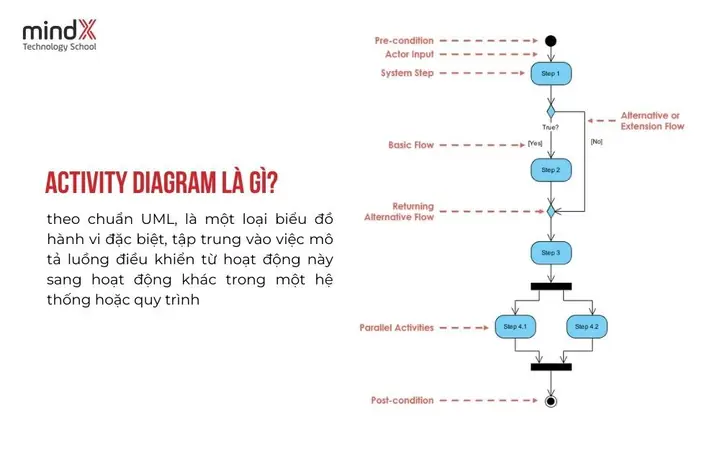

Lược đồ activity (Activity Diagram) là một trong những loại biểu đồ quan trọng nhất trong UML (Unified Modeling Language). Nó được sử dụng để mô tả luồng công việc, các hoạt động (activities) và cách chúng tương tác với nhau trong một hệ thống hoặc quy trình kinh doanh. Khi bạn muốn hiểu rõ cách một quy trình diễn ra, từ đầu đến cuối, hoặc muốn phân tích, tối ưu hoá các bước thực hiện, lược đồ activity là công cụ lý tưởng.
1.1. Vai trò và lợi ích
- Mô tả quy trình một cách trực quan: Giúp các thành viên trong dự án, ngay cả những người không chuyên kỹ thuật, dễ dàng nắm bắt quy trình.
- Phân tích và tối ưu hoá: Nhờ việc hiển thị rõ ràng các bước, các điểm nghẽn, vòng lặp, bạn có thể tìm ra cách cải thiện hiệu suất.
- Giao tiếp giữa các bên liên quan: Khi làm việc với khách hàng, nhà quản lý hay lập trình viên, một lược đồ activity giúp thống nhất ngôn ngữ mô tả.
- Hỗ trợ thiết kế phần mềm: Khi chuyển đổi từ yêu cầu nghiệp vụ sang thiết kế hệ thống, lược đồ activity là cầu nối quan trọng.
1.2. Các thành phần cơ bản
| Thành phần | Ký hiệu | Mô tả |
|---|---|---|
| Activity (Hoạt động) | Hình chữ nhật bo góc | Một công việc hoặc tác vụ cụ thể. |
| Start (Bắt đầu) | Hình tròn đen | Điểm khởi đầu của quy trình. |
| End (Kết thúc) | Hình tròn trắng có dấu X | Điểm kết thúc của quy trình. |
| Decision (Quyết định) | Hình thoi | Điểm mà luồng có thể đi theo các nhánh khác nhau dựa trên điều kiện. |
| Merge | Hình thoi | Kết hợp các luồng lại thành một. |
| Fork | Đường thẳng ngang | Tách một luồng thành nhiều luồng song song. |
| Join | Đường thẳng ngang | Hợp nhất các luồng song song thành một luồng duy nhất. |

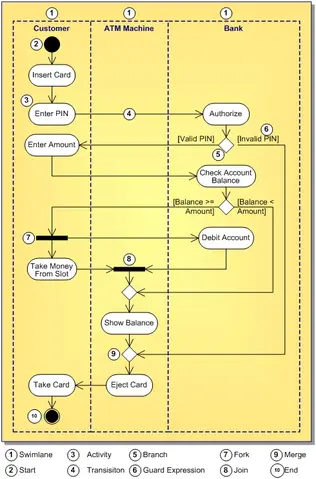

| Swimlane (Lane) | Hình chữ nhật dài | Phân chia các hoạt động theo vai trò, bộ phận hoặc hệ thống. |
| Object Flow | Mũi tên có hình thoi ở đầu | Dòng dữ liệu hoặc đối tượng chuyển giữa các hoạt động. |
| Control Flow | Mũi tên | Dòng điều khiển, chỉ hướng luồng thực thi. |
Hiểu rõ các ký hiệu trên là nền tảng để vẽ một lược đồ activity chuẩn xác và dễ hiểu.
2. Chuẩn bị trước khi vẽ
Có thể bạn quan tâm: Cách Vẽ Lưới Tạo Độ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
2.1. Thu thập yêu cầu và tài liệu
- Phân tích nghiệp vụ: Đọc kỹ tài liệu yêu cầu, mô tả quy trình hiện tại (nếu có) và các mục tiêu cải tiến.
- Phỏng vấn các bên liên quan: Gặp gỡ người dùng cuối, quản lý, chuyên gia nghiệp vụ để nắm bắt các bước chi tiết.
- Xác định phạm vi: Quyết định mức độ chi tiết (cấp độ cao hay chi tiết từng bước) tùy thuộc vào mục đích của lược đồ.
2.2. Lựa chọn công cụ vẽ
| Công cụ | Ưu điểm | Nhược điểm |
|---|---|---|
| Microsoft Visio | Đa dạng mẫu, tích hợp Office | Phải mua bản quyền |
| Lucidchart | Làm việc nhóm trực tuyến, giao diện thân thiện | Giới hạn chức năng trong gói miễn phí |
| draw.io (diagrams.net) | Miễn phí, hỗ trợ lưu trên Google Drive | Giao diện có thể hơi rối đối với người mới |
| StarUML | Hỗ trợ đầy đủ UML, có plugin | Cần cài đặt phần mềm |
| PlantUML | Viết mã để sinh diagram, thích hợp cho dev | Cần học cú pháp đặc thù |
Bạn không nhất thiết phải dùng công cụ chuyên nghiệp; thậm chí giấy và bút cũng đủ cho việc phác thảo ban đầu. Tuy nhiên, khi muốn chia sẻ và chỉnh sửa cùng nhóm, các công cụ trực tuyến như Lucidchart hoặc draw.io sẽ tiện lợi hơn.
2.3. Xác định swimlane (khoảng lane)
Swimlane giúp phân chia trách nhiệm. Trước khi vẽ, hãy quyết định:
- Theo vai trò: Ví dụ: “Khách hàng”, “Nhân viên bán hàng”, “Hệ thống”.
- Theo bộ phận: “Kế toán”, “Kho”, “Giao nhận”.
- Theo hệ thống: “Web”, “Mobile”, “Backend”.
Việc xác định swimlane từ đầu sẽ giảm thiểu việc di chuyển lại các activity sau này.
3. Quy trình vẽ lược đồ activity
3.1. Bước 1: Vẽ start node
Có thể bạn quan tâm: Cách Vẽ Lưới Tròn Trong Photoshop: Hướng Dẫn Chi Tiết Từ A Đến Z
- Đặt một vòng tròn đen ở phía trên cùng, bên trái hoặc trung tâm tùy thuộc vào bố cục.
- Từ start node, kéo một mũi tên (control flow) tới activity đầu tiên.
3.2. Bước 2: Thêm các activity chính
- Sử dụng hình chữ nhật bo góc, ghi ngắn gọn mô tả công việc (ví dụ: “Kiểm tra tồn kho”, “Xác nhận đơn hàng”).
- Đảm bảo các activity được sắp xếp theo thứ tự logic, tránh giao nhau quá nhiều.
3.3. Bước 3: Xử lý quyết định (Decision)
- Khi quy trình cần rẽ nhánh (ví dụ: “Nếu hàng tồn kho đủ → tiếp tục”, “Nếu không đủ → thông báo”), chèn hình thoi.
- Đánh dấu các nhánh bằng các điều kiện (ví dụ: “tồn kho ≥ yêu cầu”, “tồn kho < yêu cầu”).
- Mỗi nhánh sẽ dẫn tới các activity hoặc end node tương ứng.
Bước 4: Xử lý các luồng song song (Fork & Join)
- Fork: Khi một activity có thể thực hiện đồng thời nhiều tác vụ (ví dụ: “Gửi email xác nhận” và “Cập nhật hệ thống”), vẽ một đường thẳng ngang (hoặc một hình thoi đặc biệt) và kéo các mũi tên tới các activity song song.
- Join: Khi các luồng song song phải hoàn thành trước khi tiếp tục, vẽ một đường thẳng ngang (hoặc hình thoi) để hợp nhất lại thành một luồng duy nhất.
Bước 5: Thêm object flow (nếu cần)
- Khi có dữ liệu hoặc đối tượng di chuyển giữa các activity (ví dụ: “Đơn hàng” được truyền từ “Nhập đơn hàng” sang “Xác nhận thanh toán”), sử dụng mũi tên có hình thoi ở đầu và ghi nhãn đối tượng.
Bước 6: Đặt end node
- Khi quy trình kết thúc, chèn một vòng tròn trắng có dấu X.
- Nếu có nhiều điểm kết thúc (ví dụ: “Đơn hàng thành công” và “Đơn hàng bị hủy”), mỗi điểm cuối đều cần một end node riêng.
Bước 7: Kiểm tra và tối ưu
Có thể bạn quan tâm: Cách Vẽ Lưới Trong Solidworks: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Kiểm tra luồng: Đảm bảo không có “dangling arrows” (mũi tên không kết nối) và mọi activity đều có ít nhất một đầu vào và một đầu ra (trừ start và end node).
- Giảm crossing: Sắp xếp các activity sao cho các mũi tên ít giao nhau nhất, giúp diagram dễ đọc.
- Thêm mô tả: Nếu cần, thêm ghi chú (note) để giải thích chi tiết hơn cho một activity hoặc quyết định.

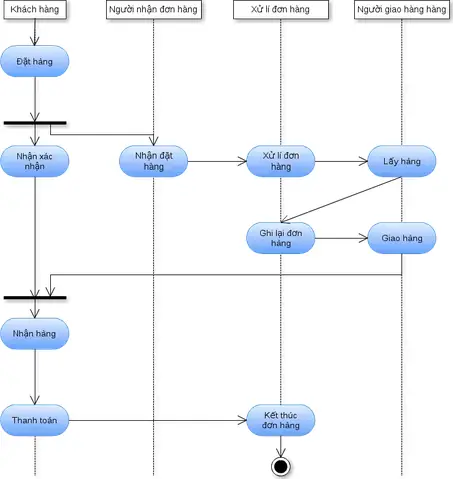

4. Ví dụ thực tế: Vẽ lược đồ activity cho quy trình đặt hàng trực tuyến
4.1. Mô tả quy trình
- Khách hàng truy cập website và chọn sản phẩm.
- Thêm sản phẩm vào giỏ hàng.
- Kiểm tra tồn kho.
- Nếu đủ, tiến hành thanh toán; nếu không, thông báo hết hàng.
- Xác nhận thanh toán.
- Gửi email xác nhận cho khách hàng.
- Cập nhật trạng thái đơn hàng trong hệ thống.
- Kết thúc.
4.2. Các swimlane
- Khách hàng
- Hệ thống Web
- Hệ thống Backend
- Hệ thống Email
4.3. Các activity và decision
| Swimlane | Activity / Decision |
|---|---|
| Khách hàng | Start → “Duyệt sản phẩm” → “Thêm vào giỏ hàng” |
| Hệ thống Web | “Kiểm tra tồn kho” → Decision: “Tồn kho đủ?” |
| Hệ thống Backend | Nếu có: “Xử lý thanh toán” → “Cập nhật trạng thái” |
| Hệ thống Email | “Gửi email xác nhận” |
| Khách hàng | End (đặt hàng thành công) |
| Hệ thống Web | Nếu không: “Thông báo hết hàng” → End (đặt hàng thất bại) |
4.4. Biểu diễn bằng ký hiệu
Start --> (Duyệt sản phẩm) --> (Thêm vào giỏ hàng) --> (Kiểm tra tồn kho) --> {Tồn kho đủ?} | | | |---Không--> (Thông báo hết hàng) --> End | |---Có--> (Xử lý thanh toán) --> (Cập nhật trạng thái) --> (Gửi email xác nhận) --> End
4.5. Lưu ý khi vẽ
Có thể bạn quan tâm: Cách Vẽ Lưới Trong Pro: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Đặt decision ngay sau activity “Kiểm tra tồn kho”, để rõ ràng luồng rẽ.
- Sử dụng swimlane để phân biệt trách nhiệm: hoạt động “Gửi email” thuộc lane “Hệ thống Email”.
- Thêm note cho activity “Xử lý thanh toán” để ghi chú “Sử dụng cổng thanh toán XYZ”.
5. Các lỗi thường gặp và cách khắc phục
| Lỗi | Mô tả | Cách khắc phục |
|---|---|---|
| Mũi tên không kết nối | Một control flow không dẫn tới activity hay node nào. | Kiểm tra lại mọi mũi tên, đảm bảo chúng kết thúc ở một node hợp lệ. |
| Quá nhiều crossing | Các đường mũi tên giao nhau gây rối mắt. | Sắp xếp lại vị trí activity, sử dụng swimlane để chia rõ ràng, hoặc dùng “routing” (đi qua các điểm trung gian). |
| Quyết định không có nhánh mặc định | Decision node thiếu nhánh “else”. | Thêm nhánh mặc định hoặc một nhánh “không thỏa mãn bất kỳ điều kiện nào”. |
| Activity không có nhãn | Người xem không hiểu công việc thực hiện. | Ghi ngắn gọn nhưng đủ ý nghĩa, tránh viết quá dài. |
| Sử dụng quá nhiều swimlane | Gây rối và khó quản lý. | Giữ số lane tối thiểu, chỉ tạo lane khi cần phân chia rõ ràng vai trò. |
| Không có end node | Quy trình dường như không kết thúc. | Đảm bảo mỗi luồng đều có ít nhất một end node. |
6. Mẹo nâng cao để làm lược đồ activity chuyên nghiệp
6.1. Sử dụng sub-activity
Khi một activity quá phức tạp, bạn có thể thay thế bằng sub-activity (activity được mở rộng ra một lược đồ con). Điều này giúp:
- Giảm độ phức tạp của diagram chính.
- Cho phép chi tiết hoá từng phần khi cần.
6.2. Thêm color coding (màu sắc)
- Màu xanh: Các activity thành công.
- Màu đỏ: Các luồng lỗi hoặc ngoại lệ.
- Màu vàng: Các hoạt động đang chờ xử lý hoặc phụ thuộc.
Hãy sử dụng màu một cách nhất quán để người xem nhanh chóng nhận ra trạng thái.
6.3. Ghi chú (Notes) và constraint
- Note: Đặt ở phía bên cạnh activity để giải thích chi tiết, ví dụ: “Kiểm tra tồn kho: gọi API kho, trả về số lượng”.
- Constraint: Thêm điều kiện thời gian hoặc tài nguyên, ví dụ:
{thời gian ≤ 2s}.
6.4. Tích hợp với các diagram khác
- Use Case Diagram: Để xác định actor và các use case liên quan.
- Sequence Diagram: Khi muốn chi tiết hoá tương tác thời gian giữa các object trong một activity.
- Class Diagram: Để biết các đối tượng dữ liệu được sử dụng trong activity.
Việc liên kết các diagram giúp bạn có một mô hình toàn diện hơn về hệ thống.
7. Kiểm tra và xác nhận lược đồ activity
Sau khi hoàn thiện:
- Review với các bên liên quan: Đưa diagram cho người dùng, nhà quản lý, developer để xác nhận tính đúng đắn.
- Kiểm tra tính toàn vẹn: Đảm bảo không có activity “đi chết” (dead end) ngoại trừ end node.
- Thử chạy scenario: Bằng cách “đi theo” các luồng từ start tới end, kiểm tra các quyết định và nhánh.
- Cập nhật: Khi có thay đổi yêu cầu, chỉnh sửa diagram ngay để luôn đồng bộ.
8. Tổng kết
Vẽ lược đồ activity không chỉ là việc vẽ các hình khối và mũi tên; nó là quá trình phân tích, thiết kế và truyền đạt quy trình nghiệp vụ một cách rõ ràng và hiệu quả. Bằng cách nắm vững các ký hiệu UML, chuẩn bị kỹ lưỡng tài liệu, lựa chọn công cụ phù hợp và tuân thủ quy trình vẽ chi tiết, bạn sẽ tạo ra những diagram chất lượng, hỗ trợ mạnh mẽ cho việc phát triển phần mềm và tối ưu hoá quy trình kinh doanh.
Hãy áp dụng những bước và mẹo trong bài viết này vào dự án thực tế của bạn, và bạn sẽ nhận thấy lược đồ activity không chỉ giúp bạn hiểu rõ hơn về hệ thống mà còn là công cụ giao tiếp mạnh mẽ giữa các bộ phận trong tổ chức. Chúc bạn thành công!
