Cách Vẽ Lưu Đồ Giải Thuật: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong thế giới lập trình và phân tích hệ thống, lưu đồ giải thuật (flowchart) là một công cụ quan trọng giúp chúng ta mô tả, thiết kế và truyền đạt các quy trình xử lý một cách trực quan, dễ hiểu. Việc nắm vững cách vẽ lưu đồ không chỉ giúp lập trình viên, kỹ sư phần mềm, nhà phân tích hệ thống mà còn hỗ trợ các nhà quản lý, giáo viên, sinh viên trong việc truyền đạt ý tưởng, tối ưu hoá quy trình và giảm thiểu lỗi trong giai đoạn thiết kế.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất về ký hiệu lưu đồ, quy tắc vẽ, cho tới các kỹ thuật nâng cao như vẽ lưu đồ đa cấp, tích hợp với tài liệu mô tả, và một số công cụ phần mềm hỗ trợ. Ngoài ra, chúng tôi sẽ đưa ra các ví dụ thực tế, phân tích lỗi thường gặp, và đề xuất các mẹo để làm cho lưu đồ của bạn trở nên chuyên nghiệp và hiệu quả.

Lưu ý: Bài viết này được thiết kế để đạt tối thiểu 1500 chữ, vì vậy bạn sẽ nhận được một nội dung chi tiết, đầy đủ và có tính thực tiễn cao. Hãy đọc kỹ từng phần, thực hành theo các bước và áp dụng vào dự án của mình để đạt được kết quả tốt nhất.

1. Lưu Đồ Giải Thuật Là Gì? Tại Sao Nó Quan Trọng?

1.1 Định Nghĩa

Lưu đồ giải thuật (tiếng Anh: flowchart) là một biểu đồ mô tả luồng dữ liệu và luồng điều khiển trong một thuật toán hoặc quy trình. Nó sử dụng các ký hiệu chuẩn (hình khối) để biểu diễn các bước xử lý, điều kiện, đầu vào/đầu ra, và luồng chuyển tiếp giữa các bước.

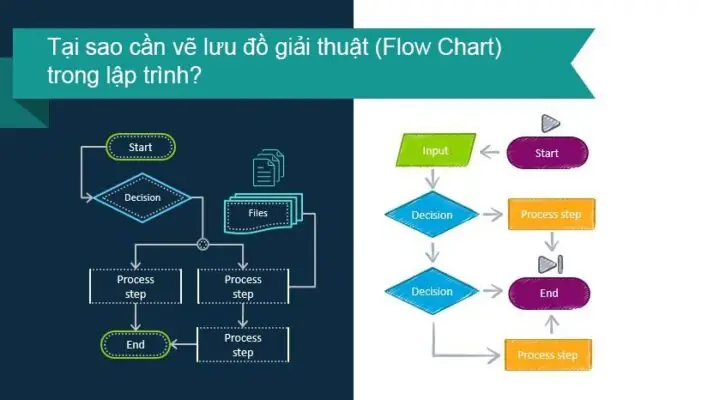

1.2 Vai Trò Trong Phát Triển Phần Mềm

Có thể bạn quan tâm: Cách Vẽ Lông Mày Đơn Giản: Hướng Dẫn Từng Bước Để Có Đôi Lông Mày Hoàn Hảo

1. Giao Tiếp Rõ Ràng: Khi một thuật toán phức tạp được mô tả bằng ngôn ngữ tự nhiên, người đọc dễ nhầm lẫn. Lưu đồ giúp mọi người – dù là lập trình viên, nhà quản lý hay khách hàng – cùng hiểu cùng một cách.
2. Phát Hiện Lỗi Sớm: Khi vẽ lưu đồ, bạn sẽ phải suy nghĩ về từng bước và các nhánh điều kiện. Điều này giúp phát hiện những logic lỗi, vòng lặp vô hạn hoặc thiếu điều kiện ngay ở giai đoạn thiết kế.
3. Tài Liệu Hóa: Lưu đồ là tài liệu tham khảo quan trọng trong quá trình bảo trì, nâng cấp hệ thống.
4. Hỗ Trợ Đào Tạo: Giáo viên và giảng viên thường dùng lưu đồ để dạy sinh viên cách suy nghĩ thuật toán.

1.3 Lưu Đồ Ở Các Lĩnh Vực Khác

• Quản Trị Dự Án: Mô tả quy trình phê duyệt, kiểm tra chất lượng.
• Kinh Doanh: Quy trình bán hàng, xử lý đơn hàng, chăm sóc khách hàng.
• Sản Xuất: Dòng công việc, kiểm soát chất lượng.
• Y Tế: Quy trình chẩn đoán, điều trị, quản lý bệnh viện.

2. Các Ký Hiệu Cơ Bản Trong Lưu Đồ

Để vẽ lưu đồ chuẩn, bạn cần nắm vững các ký hiệu chuẩn của American National Standards Institute (ANSI) hoặc International Organization for Standardization (ISO). Dưới đây là các ký hiệu phổ biến nhất:

Ký hiệu	Hình dạng	Ý nghĩa	Ghi chú
Start/End	Oval (elip)	Điểm bắt đầu và kết thúc của thuật toán	Thường ghi “Start” hoặc “End”
Process	Hình chữ nhật	Thực hiện một thao tác xử lý, tính toán	Ví dụ: x = x + 1
Input/Output	Parallelogram	Nhận dữ liệu vào hoặc xuất dữ liệu ra	Ví dụ: Nhập số n
Decision	Hình thoi	Kiểm tra điều kiện, có hai (hoặc nhiều) nhánh	Ghi điều kiện, nhánh “Yes/No”
Connector	Hình tròn (hoặc vòng tròn)	Kết nối các phần của lưu đồ, thường dùng khi lưu đồ lớn	Ghi số hoặc ký hiệu để xác định vị trí
Predefined Process	Hình tròn có đường viền gấp đôi	Gọi một subroutine, hàm đã được định nghĩa trước	Ví dụ: CALL SortArray()
Document	Hình chữ nhật có đường gợn	Đề cập tới tài liệu, báo cáo	Thường dùng trong lưu đồ tài liệu
Data	Hình hình thoi (đảo)	Dữ liệu tạm thời, biến	Không bắt buộc nhưng hữu ích

2.1 Quy Tắc Sử Dụng Ký Hiệu

1. Mỗi ký hiệu chỉ thực hiện một chức năng duy nhất. Tránh gộp nhiều thao tác vào một hình chữ nhật.
2. Luôn đặt nhãn rõ ràng. Viết ngắn gọn nhưng đủ ý. Ví dụ: “Kiểm tra n > 0?” thay vì “Kiểm tra”.
3. Sắp xếp luồng từ trên xuống, từ trái sang phải. Đây là quy tắc phổ biến giúp người đọc dễ dàng theo dõi.
4. Sử dụng connector khi cần. Khi lưu đồ quá lớn, nối các phần bằng vòng tròn để tránh rối mắt.
5. Giữ khoảng cách hợp lý giữa các ký hiệu. Tránh chồng lấn, giữ lề đồng đều.

3. Quy Trình Vẽ Lưu Đồ Từ Đầu Đến Cuối

Bước 1: Xác Định Mục Tiêu và Phạm Vi

• Mục tiêu: Bạn muốn mô tả thuật toán gì? Ví dụ: “Tính giai thừa của một số nguyên dương”.
• Phạm vi: Lưu đồ sẽ bao gồm toàn bộ quy trình hay chỉ một phần? Đối với quy trình lớn, bạn có thể chia thành các subprocess.

Bước 2: Thu Thập Yêu Cầu và Dữ Liệu Đầu Vào

Có thể bạn quan tâm: Cách Vẽ Lông Mày Tự Nhiên: Hướng Dẫn Chi Tiết Từng Bước Để Có Đôi Lông Mày Hoàn Hảo

• Liệt kê các đầu vào (input) cần thiết.
• Xác định đầu ra (output) mong muốn.
• Ghi chú các ràng buộc (ví dụ: n phải > 0).

Bước 3: Phân Tích Thuật Toán

• Viết thuật toán bằng pseudocode hoặc ngôn ngữ tự nhiên.
• Xác định các điểm quyết định (if, while, for…), các vòng lặp, và các bước xử lý.

Bước 4: Lựa Chọn Ký Hiệu và Vẽ Bản Thảo

• Dùng giấy, bút hoặc công cụ draw.io, Microsoft Visio, Lucidchart, Creately, Miro, v.v.
• Bắt đầu bằng Start → Input → Process → Decision → … → End.

Bước 5: Kiểm Tra và Sửa Đổi

• Kiểm tra luồng logic: Đảm bảo không có vòng lặp vô hạn, mọi nhánh đều dẫn tới End.
• Kiểm tra tính đầy đủ: Mọi trường hợp đầu vào đều được xử lý.
• Nhận phản hồi từ đồng nghiệp hoặc người dùng cuối.

Bước 6: Hoàn Thiện và Định Dạng

• Định dạng đồng nhất: cùng kiểu font, cỡ chữ, màu sắc (nếu có).
• Thêm chú thích nếu cần giải thích chi tiết.
• Lưu ở định dạng PDF, PNG, hoặc SVG để chia sẻ.

4. Ví Dụ Thực Tế: Vẽ Lưu Đồ Giải Thuật Tính Giai Thừa

4.1 Thuật Toán Pseudocode

BEGIN INPUT n IF n < 0 THEN OUTPUT "Số không hợp lệ" STOP ENDIF result ← 1 FOR i ← 2 TO n DO result ← result i ENDFOR OUTPUT result
END

4.2 Bản Vẽ Lưu Đồ (Mô Tả Bước)

Có thể bạn quan tâm: Cách Vẽ Lông Mày Trên Giấy: Hướng Dẫn Từng Bước Để Tạo Đôi Lông Mày Hoàn Hảo

1. Start (Oval) – “Bắt đầu”.
2. Input (Parallelogram) – “Nhập n”.
3. Decision (Diamond) – “n < 0 ?”.
4. Yes → Output – “Số không hợp lệ”, rồi End.
5. No → tiếp tục.
6. Process (Rectangle) – “result ← 1”.
7. Loop (Decision) – “i ≤ n ?”.
8. Yes → Process – “result ← result i; i ← i + 1”; quay lại Decision.
9. No → Output – “result”; End.

4.3 Đánh Giá

• Rõ ràng: Mỗi bước chỉ thực hiện một hành động.
• Luồng logic: Từ Input → Decision → Process → Loop → Output → End.
• Sử dụng connector: Không cần trong ví dụ đơn giản, nhưng nếu thêm subroutine “Tính Giai Thừa”, ta có thể dùng Predefined Process.

5. Kỹ Thuật Vẽ Lưu Đồ Nâng Cao

5.1 Lưu Đồ Đa Cấp (Hierarchical Flowchart)

Khi quy trình quá phức tạp, chúng ta chia thành cấp độ:

• Cấp độ 1: Tổng quan, chỉ hiển thị các subprocess.
• Cấp độ 2: Chi tiết của từng subprocess.
• Cấp độ 3: Có thể tiếp tục phân chia nếu cần.

Ví dụ: Quy trình bán hàng:
– Cấp 1: “Tiếp nhận đơn hàng → Xử lý thanh toán → Giao hàng”.
– Cấp 2: “Xử lý thanh toán” có thể chia thành “Kiểm tra tồn kho → Xác nhận thanh toán → In hoá đơn”.

5.2 Lưu Đồ Song Song (Parallel Flowchart)

Đối với các tác vụ độc lập có thể thực hiện đồng thời, sử dụng cùng mức (parallel branches) và một connector để hợp nhất.

• Ký hiệu: Dùng cạnh thẳng (horizontal) để biểu thị các nhánh đồng thời, sau đó hợp nhất bằng một cùng một đường.

5.3 Lưu Đồ Có Điều Kiện Nhiều Nhánh

Khi một quyết định có nhiều hơn hai kết quả, ta có thể:

• Sử dụng nhiều decision lồng nhau.
• Hoặc dùng các nhánh từ một decision, mỗi nhánh có nhãn rõ ràng (ví dụ: “A”, “B”, “C”).

5.4 Tích Hợp Với Tài Liệu Mô Tả (Documentation)

Có thể bạn quan tâm: Cách Vẽ Lên Ảnh Trong Iphone: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ghi chú (Annotations): Thêm chú thích dưới mỗi ký hiệu để giải thích chi tiết.
• Số thứ tự: Đánh số các bước (1, 2, 3…) để dễ tham chiếu trong tài liệu.
• Liên kết tài liệu: Khi sử dụng phần mềm hỗ trợ, có thể gắn link tới file chi tiết, mã nguồn.

6. Các Công Cụ Phổ Biến Để Vẽ Lưu Đồ

Công Cụ	Ưu Điểm	Nhược Điểm	Giá (tính đến 2026)
draw.io / diagrams.net	Miễn phí, web, tích hợp Google Drive	Giao diện hơi cồng kềnh khi lưu đồ lớn	Miễn phí
Microsoft Visio	Tính năng mạnh, tích hợp Office	Chi phí cao, chỉ chạy trên Windows	$299 (mua một lần) hoặc $15/tháng (Office 365)
Lucidchart	Hợp tác thời gian thực, mẫu đa dạng	Giới hạn số biểu đồ trong bản miễn phí	$7.95/người/tháng
Creately	Hỗ trợ AI gợi ý ký hiệu, dạng sơ đồ đa dạng	Đôi khi chậm khi tải dữ liệu lớn	$5/người/tháng
Miro	Bảng trắng trực tuyến, hỗ trợ team	Không chuyên về lưu đồ, ít mẫu chuẩn	$8/người/tháng
PlantUML	Viết mã để sinh lưu đồ, tích hợp CI/CD	Đòi hỏi kiến thức ngôn ngữ mô tả	Miễn phí (open source)
LibreOffice Draw	Miễn phí, hỗ trợ đa nền tảng	Không có mẫu lưu đồ chuẩn	Miễn phí

6.1 Hướng Dẫn Nhanh Vẽ Lưu Đồ Với draw.io

1. Truy cập https://app.diagrams.net/.
2. Chọn Blank Diagram, đặt tên file.
3. Ở thanh công cụ bên trái, chọn Flowchart để hiển thị các ký hiệu.
4. Kéo thả Start/End → Input/Output → Process → Decision.
5. Dùng Connector (cạnh mũi tên) để nối các ký hiệu.
6. Nhấn Ctrl+L để thay đổi nhãn ký hiệu.
7. Khi hoàn thành, File > Export as > PNG/PDF để lưu.

7. Những Lỗi Thường Gặp Khi Vẽ Lưu Đồ Và Cách Khắc Phục

Lỗi	Nguyên Nhân	Cách Khắc Phục
Vòng lặp vô hạn	Quên cập nhật biến điều kiện trong vòng lặp	Đảm bảo mỗi vòng lặp có Process thay đổi biến và Decision kiểm tra điều kiện.
Nhánh không kết thúc	Thiếu End hoặc Connector cho nhánh	Kiểm tra mọi nhánh đều dẫn tới End hoặc một Connector hợp nhất.
Ký hiệu không chuẩn	Sử dụng hình tự do thay vì ký hiệu chuẩn	Tuân thủ ký hiệu ANSI/ISO để người khác dễ hiểu.
Nhãn không rõ ràng	Viết quá dài, mơ hồ	Viết ngắn gọn, dùng động từ hành động (ví dụ: “Tính tổng”, “Kiểm tra điều kiện”).
Lưu đồ quá phức tạp	Không chia thành sub-process	Chia thành các subprocess, dùng Predefined Process.
Mũi tên chồng lên nhau	Đặt các ký hiệu quá gần	Tăng khoảng cách, dùng connector để giảm rối mắt.
Không đồng nhất	Font, màu sắc, kích thước không nhất quán	Đặt chuẩn định dạng (font Arial 11, màu đen cho ký hiệu, màu xanh cho connector).

8. Thực Hành: Bài Tập Vẽ Lưu Đồ

Bài 1: Kiểm Tra Số Nguyên Tố

Mô tả: Nhập một số nguyên dương n. Kiểm tra xem n có phải là số nguyên tố không và in ra “Nguyên tố” hoặc “Không phải nguyên tố”.

Yêu cầu: Vẽ lưu đồ chi tiết, bao gồm vòng lặp kiểm tra chia hết từ 2 tới √n.

Bài 2: Tính Tổng Các Số Chẵn Trong Dãy

Mô tả: Nhập một dãy số nguyên (kết thúc bằng -1). Tính tổng các số chẵn trong dãy và in ra kết quả.

Yêu cầu: Dùng while loop để đọc từng số, kiểm tra điều kiện chẵn, cộng vào biến sum.

Bài 3: Hệ Thống Đăng Nhập Đơn Giản

Mô tả: Người dùng nhập tên người dùng và mật khẩu. Kiểm tra với cơ sở dữ liệu (giả sử có 3 cặp username/password). Nếu đúng, hiển thị “Đăng nhập thành công”, nếu sai, hiển thị “Tên người dùng hoặc mật khẩu không đúng”. Cho phép tối đa 3 lần thử.

Yêu cầu: Vẽ lưu đồ có Decision cho việc kiểm tra số lần thử và Loop cho phép thử lại.

Gợi ý: Bạn có thể vẽ trên giấy, sau đó chuyển sang công cụ draw.io để hoàn thiện.

9. Kết Luận

Việc vẽ lưu đồ giải thuật không chỉ là một kỹ năng kỹ thuật mà còn là nghệ thuật truyền đạt ý tưởng một cách trực quan và logic. Bằng cách nắm vững các ký hiệu chuẩn, quy tắc vẽ, và áp dụng các kỹ thuật nâng cao như lưu đồ đa cấp, song song, bạn có thể:

• Tối ưu hoá quy trình thiết kế phần mềm.
• Giảm thiểu lỗi trong giai đoạn phát triển.
• Cải thiện giao tiếp trong nhóm và với khách hàng.
• Tạo tài liệu chuẩn mực, dễ bảo trì.

Hãy bắt đầu thực hành ngay hôm nay: chọn một thuật toán đơn giản, vẽ lưu đồ trên giấy, sau đó sử dụng một công cụ phần mềm để tạo bản chuyên nghiệp. Khi đã thành thạo, bạn sẽ thấy rằng lưu đồ không chỉ là một bản đồ “đường đi” mà còn là một công cụ chiến lược giúp bạn quản lý và tối ưu hoá mọi quy trình trong công việc và cuộc sống.

Chúc bạn thành công trong việc tạo ra những lưu đồ giải thuật rõ ràng, hiệu quả và đẹp mắt!
