Cách Vẽ Mạch Carbon: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu về mạch carbon

Mạch carbon (Carbon skeleton) là cấu trúc khung của các hợp chất hữu cơ, thể hiện cách các nguyên tử carbon kết nối với nhau. Việc vẽ đúng mạch carbon không chỉ giúp chúng ta hiểu rõ cấu trúc hoá học mà còn là nền tảng để dự đoán tính chất, phản ứng và thiết kế các phân tử mới trong nghiên cứu dược phẩm, vật liệu và hoá học hữu cơ tổng hợp.

Trong bài viết này, chúng ta sẽ đi sâu vào:

• Các nguyên tắc cơ bản khi vẽ mạch carbon.
• Các ký hiệu và quy tắc chuẩn quốc tế (IUPAC, CAS).
• Các loại liên kết (đơn, đôi, ba) và cách biểu diễn.
• Cách vẽ các chuỗi thẳng, chuỗi nhánh, vòng và các cấu trúc phức tạp.
• Các công cụ và phần mềm hỗ trợ vẽ mạch carbon hiện đại.
• Một số ví dụ thực tế và bài tập thực hành.

Mục tiêu cuối cùng là giúp bạn tự tin vẽ bất kỳ cấu trúc carbon nào, từ các hợp chất đơn giản như metan đến các phân tử phức tạp như steroid hoặc polymer.

2. Các ký hiệu và quy tắc cơ bản

2.1. Ký hiệu nguyên tử carbon

• C: Khi carbon không có liên kết nào đặc biệt (ví dụ: trong công thức cấu trúc rút gọn), thường được biểu thị bằng chữ “C”.
• Cₙ: Khi muốn chỉ số lượng carbon trong một chuỗi (n là số nguyên dương). Ví dụ: C₆ cho chuỗi sáu carbon.
• CHₓ: Đặt “x” phụ thuộc vào số liên kết còn lại của carbon (x = 4 – số liên kết đã có). Ví dụ, trong metan (CH₄) carbon có bốn liên kết tới hydro.

2.2. Các loại liên kết

Loại liên kết	Ký hiệu	Đặc điểm
Đơn (sigma)	–	Xây dựng khung chính, thường được vẽ bằng một đường thẳng.
Đôi (pi)	=	Thể hiện liên kết đôi, vẽ bằng hai đường thẳng song song.
Ba (triple)	≡	Thể hiện liên kết ba, vẽ bằng ba đường thẳng song song.
Aromatic	○ hoặc vòng sáu đỉnh với vòng vòng	Thường dùng vòng lục giác có vòng tròn bên trong để chỉ liên kết cộng hưởng.

2.3. Quy tắc IUPAC về viết và vẽ

Có thể bạn quan tâm: Cách Vẽ Mũi Semi Đúng Chuẩn: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Ưu tiên chuỗi dài nhất: Khi có nhiều chuỗi carbon khác nhau, chọn chuỗi chứa số carbon nhiều nhất làm khung chính.
2. Đánh số chuỗi chính: Bắt đầu từ đầu mũi của chuỗi sao cho các vị trí của các nhóm thay thế (substituents) có số nhỏ nhất.
3. Tên nhóm thay thế: Đặt tên các nhóm thay thế ở trước tên chuỗi chính, kèm số vị trí và tiền tố (như methyl, ethyl, propyl…).
4. Sử dụng dấu gạch ngang: Giữa số vị trí và tên nhóm thay thế, và giữa tiền tố và hậu tố (ví dụ: 2‑methyl‑butane).

Việc nắm vững quy tắc này sẽ giúp bạn vẽ mạch carbon một cách có hệ thống, tránh lỗi khi mô tả cấu trúc cho người khác.

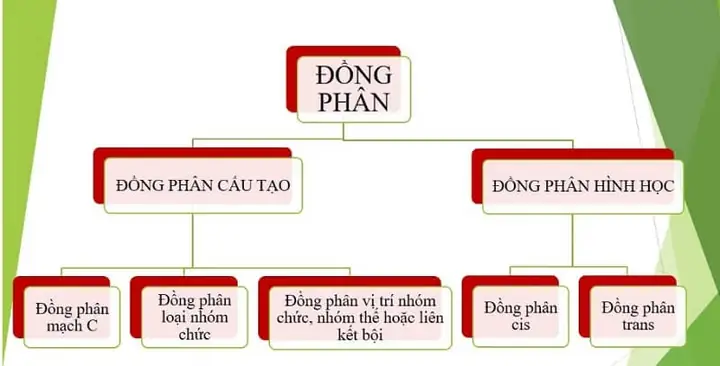

3. Các bước cơ bản để vẽ một mạch carbon

Bước 1: Xác định số lượng carbon và dạng chuỗi

• Chuỗi thẳng: Khi các carbon liên tiếp không tạo vòng.
• Chuỗi nhánh: Khi có các carbon phụ (side chain) gắn vào chuỗi chính.
• Chuỗi vòng (ring): Khi carbon tạo thành vòng kín (ví dụ: cyclohexane, benzene).

Bước 2: Vẽ khung chính

• Đối với chuỗi thẳng, vẽ các đường thẳng nối nhau, mỗi đầu là một carbon.
• Đối với vòng, vẽ hình đa giác (thường là lục giác cho cyclohexane, hình lục giác đều cho benzene) và đánh số các đỉnh.

Bước 3: Thêm liên kết đôi/ba

• Đánh dấu các liên kết đôi bằng “=”, liên kết ba bằng “≡”.
• Lưu ý vị trí double bond hoặc triple bond có ảnh hưởng đến tính chất (cis/trans, E/Z).

Bước 4: Đánh số và ghi tên các nhóm thay thế

• Đánh số các carbon trên chuỗi chính, bắt đầu từ đầu cho phép số vị trí thấp nhất.
• Viết các nhóm thay thế (methyl, ethyl, hydroxy…) ở vị trí tương ứng, thường được đặt trên hoặc dưới đường thẳng.

Bước 5: Kiểm tra lại tính hợp lệ

Có thể bạn quan tâm: Cách Vẽ Mũi Cao Đẹp, Tự Nhiên Và Thực Tế: Hướng Dẫn Chi Tiết Từng Bước

• Đảm bảo mỗi carbon có bốn liên kết (điều kiện bão hoà).
• Kiểm tra không có liên kết “đi qua” (overlap) gây nhầm lẫn.
• Đối với các vòng aromatic, chắc chắn rằng vòng có 6 carbon và 3 liên kết đôi cộng hưởng.

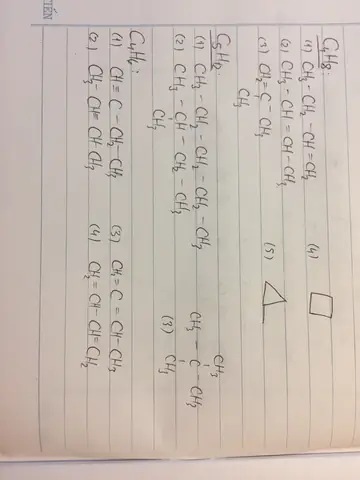

4. Vẽ các loại mạch carbon phổ biến

4.1. Chuỗi thẳng đơn giản

Ví dụ 1: Metan (CH₄)
Khung: Một điểm “C” duy nhất, bốn đường thẳng ra phía ngoài tượng trưng cho bốn liên kết C‑H.

Ví dụ 2: Etan (C₂H₆)

C — C

Mỗi C có ba H gắn vào (không cần vẽ nếu chỉ cần khung carbon).

Ví dụ 3: Propan (C₃H₈)

C — C — C

4.2. Chuỗi có liên kết đôi (alkene)

But‑2‑en (CH₃‑CH=CH‑CH₃)

CH3—CH = CH—CH3

Lưu ý: Đánh số từ phía gần nhóm CH₃ nào để vị trí double bond có số thấp nhất (ở đây là 2‑en).

4.3. Chuỗi có liên kết ba (alkyne)

Etyne (Acetylene, C₂H₂)

C ≡ C

Mỗi C còn một H.

4.4. Chuỗi nhánh (branched)

Có thể bạn quan tâm: Cách Vẽ Măng Non: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2‑Methyl‑butane (isopentane)

 CH3 |
CH3—CH—CH2—CH3

Quy trình: Vẽ chuỗi chính là butane (4 C), sau đó gắn methyl (CH₃) vào carbon thứ 2.

4.5. Vòng aliphatic (cycloalkane)

Cyclohexane (C₆H₁₂)
Vẽ một lục giác, mỗi đỉnh là một carbon, mỗi carbon gắn hai H (không cần vẽ nếu chỉ khung carbon).

4.6. Vòng aromatic (benzene)

Benzene (C₆H₆)

 /\ / \ \ / \/

Thường dùng ký hiệu vòng lục giác với vòng tròn bên trong:

 ◯ / \ / \ \ / \ /

4.7. Các cấu trúc phức tạp

4.7.1. Steroid (ví dụ: Cholesterol)

Cholesterol có 27 carbon, gồm 4 vòng (ba vòng cyclohexane và một vòng cyclopentane) và một chuỗi side chain. Khi vẽ:

1. Vẽ bốn vòng liên kết nhau (ba vòng sáu carbon, một vòng năm carbon).
2. Đánh số carbon từ 1 đến 27 theo quy tắc IUPAC.
3. Thêm các nhóm hydroxyl (OH) và methyl (CH₃) ở vị trí đúng.

4.7.2. Polymer (Polyethylene)

Mỗi đơn vị lặp là –CH₂–CH₂–. Vẽ một chuỗi carbon dài, sau đó gắn dấu “n” phía trên để chỉ số lần lặp.

Có thể bạn quan tâm: Cách Vẽ Mùa Hè: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

—CH2—CH2n—

5. Các công cụ và phần mềm hỗ trợ vẽ mạch carbon

Phần mềm	Ưu điểm	Nhược điểm
ChemDraw	Giao diện trực quan, tích hợp thư viện IUPAC, xuất file PDF, SVG	Phải mua bản quyền, tài nguyên máy tính cao
MarvinSketch	Miễn phí cho mục đích giáo dục, hỗ trợ tính toán tính chất	Giao diện hơi phức tạp đối với người mới
BKChem	Mở nguồn, nhẹ, phù hợp cho các bản vẽ đơn giản	Thiếu tính năng nâng cao
MolView (web)	Trực tuyến, không cần cài đặt, có tính năng 3D	Giới hạn kích thước mô hình
Inkscape + plugin Chem4Word	Tự do thiết kế, kết hợp đồ họa	Cần cài plugin, không tự động tính toán

5.1. Hướng dẫn nhanh sử dụng ChemDraw

1. Mở ChemDraw, chọn công cụ “Carbon Chain” (biểu tượng vòng carbon).
2. Kéo chuột để tạo số lượng carbon mong muốn.
3. Dùng công cụ “Single Bond”, “Double Bond”, “Triple Bond” để thay đổi loại liên kết.
4. Nhấn “Text” để thêm tên nhóm thay thế, đánh số vị trí.
5. Kiểm tra “Clean Up” để tự động căn chỉnh.
6. Lưu dưới định dạng .cdx hoặc xuất ra .png/.svg cho báo cáo.

5.2. Tạo bản vẽ bằng LaTeX (gói chemfig)

\usepackage{chemfig}
...
\chemfig{6(=-=-=-)} % benzene
\chemfig{CH_3-CH=CH-CH_3} % 2-butene

Gói chemfig cho phép nhúng công thức hoá học trực tiếp vào tài liệu LaTeX, rất tiện cho các bài báo khoa học.

6. Một số lưu ý thường gặp khi vẽ mạch carbon

1. Quá tải thông tin: Đừng vẽ quá nhiều nhóm phụ trên một bản vẽ nếu không cần. Sử dụng ký hiệu “…” để chỉ chuỗi dài.
2. Sai vị trí đánh số: Luôn kiểm tra lại để số vị trí là nhỏ nhất có thể.
3. Nhầm lẫn cis/trans: Khi có double bond, xác định cấu hình (E/Z) và biểu thị bằng ký hiệu “/” và “\” hoặc bằng “cis-”, “trans-”.
4. Quên vòng aromatic: Khi vẽ benzene, luôn có vòng tròn bên trong hoặc các dấu gạch ngang xen kẽ để chỉ liên kết cộng hưởng.
5. Không cân bằng valence: Mỗi carbon phải có đúng 4 liên kết (đếm sigma và pi). Nếu không, hãy kiểm tra lại các liên kết hoặc thêm nhóm thay thế.

7. Bài tập thực hành

Bài 1: Vẽ cấu trúc của 3‑methyl‑2‑pentanol

Bước thực hiện:
1. Chuỗi chính: pentane (5 C) → đánh số từ phía gần nhóm –OH.
2. Đặt –OH ở carbon 2, methyl ở carbon 3.
3. Vẽ:

 CH3 |
CH3—CH—CH—CH2—CH3 | OH

Bài 2: Vẽ cấu trúc của trans‑1,2‑diethyl‑cyclohexane

1. Vòng cyclohexane (6 C) → đánh số sao cho các nhóm ethyl ở vị trí 1 và 2.
2. Đánh dấu cấu hình “trans” bằng cách đặt một nhóm lên trên, một nhóm xuống dưới.

 CH2CH3 | /-----\ | |
CH2CH3 (C) \-----/

Bài 3: Vẽ polymer polyethylene với n = 5

—CH2—CH25—

Hoặc vẽ 5 đơn vị lặp liên tiếp và thêm “n” phía trên.

8. Tổng kết

Việc vẽ mạch carbon không chỉ là một kỹ năng cơ bản trong hoá học hữu cơ mà còn là công cụ quan trọng giúp chúng ta truyền đạt ý tưởng, phân tích phản ứng và thiết kế các hợp chất mới. Bằng cách nắm vững:

• Các ký hiệu và quy tắc chuẩn (IUPAC).
• Cách xác định chuỗi chính, đánh số và đặt nhóm thay thế.
• Các loại liên kết và cách biểu diễn chúng.
• Các công cụ hiện đại hỗ trợ vẽ (ChemDraw, MarvinSketch, LaTeX).

Bạn sẽ có thể tự tin vẽ bất kỳ cấu trúc carbon nào, dù là đơn giản như metan hay phức tạp như steroid. Hãy luyện tập thường xuyên với các bài tập thực hành, sử dụng phần mềm để kiểm tra lỗi và dần dần nâng cao khả năng của mình.

Chúc bạn thành công trong hành trình khám phá thế giới đa dạng của các mạch carbon!
