Mở Đầu
Mạch in (Printed Circuit Board – PCB) là nền tảng quan trọng trong mọi thiết bị điện tử hiện đại. Việc thiết kế và vẽ mạch in đúng chuẩn không chỉ giúp giảm thiểu lỗi sản xuất mà còn tối ưu hoá hiệu năng, chi phí và thời gian đưa sản phẩm ra thị trường. Bài viết này sẽ cung cấp một hướng dẫn chi tiết, từ những kiến thức cơ bản, công cụ cần thiết, quy trình thiết kế, cho tới các mẹo và lưu ý khi vẽ mạch in chuyên nghiệp. Nội dung được chia thành các phần rõ ràng, giúp người đọc dễ dàng nắm bắt và áp dụng ngay vào thực tiễn.
1. Kiến Thức Cơ Bản Về Mạch In

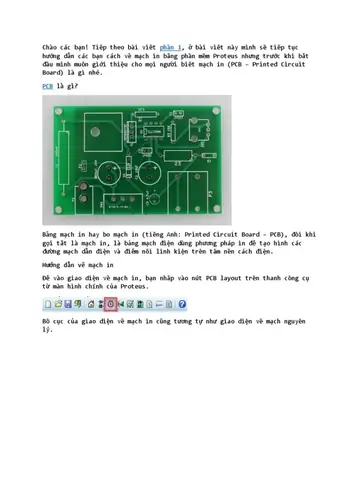

1.1. PCB là gì?
PCB (Printed Circuit Board) là một tấm vật liệu cách điện (thường là epoxy resin) được phủ một lớp đồng dẫn điện. Trên lớp đồng này, các đường dẫn (trace) được khắc hoặc khắc tròn để kết nối các linh kiện điện tử (IC, resistor, capacitor, …) theo sơ đồ mạch điện.
1.2. Các Thành Phần Cơ Bản Của PCB
- Lớp nền (substrate): Thường là FR‑4 (epoxy + sợi thủy tinh), có độ dày 0.8‑3.2 mm.
- Lớp đồng (copper layer): Độ dày thường 35 µm (1 oz) hoặc 70 µm (2 oz). PCB có thể đơn mặt (single‑sided), hai mặt (double‑sided) hoặc đa lớp (multilayer).
- Sơ đồ lớp (silkscreen): In thông tin nhận dạng linh kiện, ký hiệu, logo…
- Lớp bảo vệ (solder mask): Lớp màu xanh (hoặc các màu khác) bảo vệ copper khỏi oxi hoá và ngăn chặn hàn chạm.
- Holes (đục lỗ): Đục lỗ thông qua (through‑hole) hoặc bề mặt (surface‑mount) để gắn linh kiện.
1.3. Các Loại PCB Theo Ứng Dụng
| Loại PCB | Đặc điểm | Ứng dụng |
|---|---|---|
| Single‑sided | Chỉ có một lớp copper | Đơn giản, chi phí thấp, thiết bị tiêu dùng cơ bản |
| Double‑sided | Hai lớp copper (trên và dưới) | Thiết bị trung cấp, giảm kích thước |
| Multilayer | ≥4 lớp copper | Thiết bị cao cấp, tốc độ cao, RF, máy tính |
| Rigid‑flex | Kết hợp phần cứng cứng và linh hoạt | Thiết bị y tế, không gian, robot |
2. Công Cụ và Phần Mềm Hỗ Trợ Vẽ Mạch In
Có thể bạn quan tâm: Cách Vẽ Mạch Carbon: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
2.1. Phần Mềm CAD (Computer‑Aided Design) Phổ Biến
| Phần mềm | Giá | Đặc điểm nổi bật |
|---|---|---|
| Altium Designer | Trả phí (được ưu đãi cho doanh nghiệp) | Tích hợp đầy đủ, mạnh mẽ, hỗ trợ 3D, quản lý BOM |
| EAGLE (Autodesk) | Miễn phí cho cá nhân < 10 cm², trả phí cho doanh nghiệp | Giao diện thân thiện, thư viện phong phú |
| KiCad | Mã nguồn mở, miễn phí | Không giới hạn kích thước, cộng đồng hỗ trợ lớn |
| Proteus | Trả phí | Kết hợp mô phỏng mạch điện + PCB |
| CircuitStudio | Trả phí | Dễ học, phù hợp cho người mới bắt đầu |
2.2. Các Công Cụ Hỗ Trợ Khác
- Component Libraries: Các thư viện chứa footprint và symbol của linh kiện (Digi‑Key, SnapEDA, Ultra Librarian).
- DRC (Design Rule Check) Tools: Kiểm tra lỗi thiết kế tự động (khoảng cách, độ rộng trace, …).
- Gerber Viewer: Xem và kiểm tra file Gerber trước khi gửi nhà máy (Gerbv, CAM350).
- Simulation Software: LTspice, PSpice, Multisim để mô phỏng mạch trước khi thiết kế PCB.
3. Quy Trình Thiết Kế PCB Từ A Đến Z
3.1. Bước 1: Xác Định Yêu Cầu Dự Án
- Kích thước PCB: Định dạng chuẩn (A4, A5) hoặc tùy chỉnh.
- Số lớp: Dựa trên số lượng tín hiệu, tốc độ, và yêu cầu EMI.
- Loại linh kiện: Through‑hole, SMD, BGA, QFN…
- Yêu cầu điện áp, dòng điện: Định hướng độ rộng trace, lớp copper.
- Chi phí: Lựa chọn số lớp, độ dày copper, bề mặt finishing (HASL, ENIG).

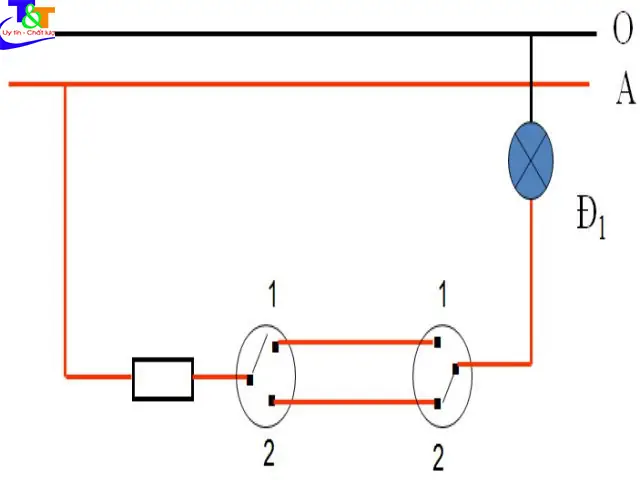

3.2. Bước 2: Vẽ Sơ Đồ (Schematic Capture)
- Tạo project mới trong phần mềm CAD.
- Chọn component từ thư viện, kéo thả vào workspace.
- Kết nối các chân bằng net (wire) hoặc bus.
- Kiểm tra lỗi: DRC sơ đồ, kiểm tra các node không được nối (floating).
- Gán thuộc tính (value, footprint) cho từng linh kiện.
- Xuất file netlist (thường .net hoặc .dsn) để chuyển sang bước layout.
3.3. Bước 3: Chuyển Netlist Sang Layout PCB
- Import netlist vào môi trường PCB layout.
- Đặt các component trên board: ưu tiên đặt các linh kiện quan trọng (IC, connector) ở vị trí trung tâm, cân bằng trọng lượng để tránh warpage.
- Xác định hướng (orientation): Đảm bảo các pad của BGA/ QFN nằm đúng hướng để dễ hàn.

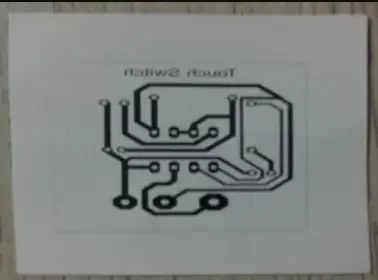

3.4. Bước 4: Định Tuyến (Routing)
Có thể bạn quan tâm: Cách Vẽ Mũi Semi Đúng Chuẩn: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
3.4.1. Quy tắc thiết kế (Design Rules)
| Thông số | Giá trị đề xuất (đối với FR‑4, 1 oz copper) |
|---|---|
| Clearance (khoảng cách giữa traces) | 6 mil (0.15 mm) cho tín hiệu, 10‑12 mil cho high‑speed |
| Trace width (độ rộng) | 10 mil cho 1 A (tùy vào copper thickness) |
| Via size | 0.3 mm (12 mil) drill, 0.6 mm pad |
| Annular ring | ≥ 5 mil (0.13 mm) |
| Solder mask clearance | 5‑6 mil |
3.4.2. Các kỹ thuật routing
- Manual routing: Kiểm soát tối đa, thích hợp cho high‑speed, RF.
- Autorouter: Tiết kiệm thời gian, nhưng cần kiểm tra lại DRC và tối ưu.
- Differential pair routing: Đối với USB, Ethernet, HDMI… Đảm bảo độ dài cân bằng (length matching) và cách nhau cố định (spacing).
- Impedance control: Tính toán chiều rộng và khoảng cách để đạt Z0 (50 Ω, 90 Ω) cho các đường truyền tốc độ cao.
3.5. Bước 5: Kiểm Tra Lại (DRC & ERC)
- DRC (Design Rule Check): Kiểm tra các vi phạm quy tắc thiết kế (spacing, width, drill, copper pour).
- ERC (Electrical Rule Check): Kiểm tra các lỗi điện (short, open, mismatched nets).
- Power‑ground pour: Tạo plane cho nguồn và mặt đất, giảm EMI và cải thiện khả năng tản nhiệt.
3.6. Bước 6: Tạo File Sản Xuất (Gerber, Drill, Pick‑and‑Place)
- Gerber files: Bao gồm các layer copper (Top, Bottom), solder mask, silkscreen, outline.
- Drill files: Thông tin lỗ đục (via, pad, mounting holes).
- Pick‑and‑Place file: Định vị linh kiện (X, Y, rotation) cho máy hàn tự động.
- BOM (Bill of Materials): Danh sách linh kiện, số lượng, nhà cung cấp.
3.7. Bước 7: Gửi Nhà Máy Sản Xuất (Fabrication)
- Chọn nhà máy: PCBWay, JLCPCB, Seeed Fusion, hoặc nhà máy nội địa.
- Xác định tiêu chuẩn: Độ dày copper, finishing, số lớp, độ bền.
- Kiểm tra lại Gerber bằng Gerber Viewer hoặc CAM software.
- Yêu cầu mẫu thử (prototype) trước khi đặt hàng quy mô lớn.
4. Các Mẹo Và Lưu Ý Khi Vẽ Mạch In
4.1. Tối Ưu Hóa Đường Dẫn Nguồn (Power Routing)
- Sử dụng copper pour cho VCC và GND để tạo plane.
- Thêm via stitching (via xuyên) để giảm điện trở và nhiễu.
- Đặt decoupling capacitors gần các chân VCC/GND của IC, kết nối bằng trace ngắn.
4.2. Quản Lý Nhiệt
- Tăng độ dày copper (2 oz) cho các đường tải cao.
- Sử dụng thermal vias dưới các linh kiện nhiệt độ cao (power MOSFET, regulator).
- Đặt heat sink hoặc copper heat spreader nếu cần.
4.3. Giảm EMI / Crosstalk
Có thể bạn quan tâm: Cách Vẽ Mũi Cao Đẹp, Tự Nhiên Và Thực Tế: Hướng Dẫn Chi Tiết Từng Bước
- Giữ khoảng cách giữa các trace tín hiệu cao và low‑frequency.
- Routing các trace song song thay vì cắt nhau để giảm nhiễu.
- Sử dụng ground plane liên tục, tránh “islands”.
4.4. Thiết Kế Cho Hàn (Assembly)
- Footprint chuẩn: Kiểm tra kích thước pad, khoảng cách.
- Silkscreen clear: Tránh in lên area pad để tránh hàn chì.
- Test points: Thêm các điểm kiểm tra cho đo điện áp, tín hiệu.
4.5. Kiểm Tra Thực Tế (Prototyping)
- Sử dụng máy đo continuity để kiểm tra ngắn mạch.
- Kiểm tra độ bám dính (adhesion) của solder mask.
- Thử hàn mẫu (hand‑solder) để phát hiện lỗi layout.
5. Các Lỗi Thường Gặp Khi Vẽ Mạch In Và Cách Khắc Phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Short circuit (ngắn mạch) | Trace quá gần, copper pour chạm pad, solder mask không đủ | Kiểm tra DRC, tăng clearance, dùng copper keep‑out |
| Open circuit (đứt mạch) | Đường trace không nối, via không liên kết | Kiểm tra ERC, xem lại netlist, đặt via đầy đủ |
| Signal integrity vấn đề | Độ dài không cân bằng, thiếu ground plane | Sử dụng differential pair, length matching, thêm plane |
| Overheating linh kiện | Đường dẫn nguồn quá mỏng, thiếu thermal vias | Tăng copper thickness, thêm thermal vias, dùng copper pour |
| Lỗi hàn (solder bridging) | Pad quá gần, silkscreen phủ lên pad | Điều chỉnh pad spacing, tắt silkscreen trên pad |
6. Các Tài Nguyên Học Tập Và Cộng Đồng Hỗ Trợ
- Trang web: PCBWay Blog, JLCPCB Knowledge Base, AllAboutCircuits.
- Kênh YouTube: EEVblog, GreatScott!, PCBDesignTutorials.
- Diễn đàn: Reddit r/PrintedCircuitBoard, EEVblog Forum, KiCad.info.
- Sách: “PCB Design for Real-World Design” – Chris Schroeder, “High-Speed Digital Design” – Howard Johnson.
7. Kết Luận
Vẽ mạch in là một kỹ năng kết hợp giữa kiến thức lý thuyết điện tử, quy tắc thiết kế và kinh nghiệm thực tiễn. Bằng cách nắm vững các bước từ việc xác định yêu cầu, vẽ sơ đồ, layout, routing, kiểm tra DRC/ERC cho đến việc tạo file Gerber và làm việc với nhà sản xuất, bạn sẽ có thể tạo ra các PCB chất lượng, đáng tin cậy và đáp ứng yêu cầu của dự án. Hãy luôn áp dụng các nguyên tắc tối ưu hoá như quản lý nguồn, giảm EMI, kiểm soát nhiệt và kiểm tra kỹ lưỡng trước khi sản xuất. Khi đã thành thạo quy trình, bạn sẽ tiết kiệm thời gian, chi phí và nâng cao khả năng cạnh tranh trong lĩnh vực thiết kế phần cứng điện tử.
Chúc bạn thành công trong hành trình thiết kế mạch in!
