Cách Vẽ Mạch Điện Tương Đương: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về mạch điện tương đương

Mạch điện tương đương (equivalent circuit) là một khái niệm quan trọng trong điện tử và điện học, giúp chúng ta mô tả hành vi của một mạch phức tạp bằng một mô hình đơn giản hơn mà vẫn duy trì các đặc tính chính. Khi phân tích, thiết kế hoặc tối ưu hoá mạch, việc chuyển đổi sang mạch tương đương sẽ giảm thiểu độ phức tạp, tiết kiệm thời gian và giảm sai sót. Bài viết này sẽ cung cấp cho bạn một quy trình chi tiết, từng bước một, để vẽ mạch điện tương đương, đồng thời giải thích các nguyên tắc lý thuyết đằng sau mỗi bước.

2. Các khái niệm nền tảng cần nắm

2.1. Điện trở, tụ điện, cuộn cảm và các thành phần phi tuyến

• Điện trở (R): Tuân theo định luật Ohm, mối quan hệ V = I·R.
• Tụ điện (C): Lưu trữ năng lượng dưới dạng điện trường, quan hệ I = C·dV/dt.
• Cuộn cảm (L): Lưu trữ năng lượng dưới dạng từ trường, quan hệ V = L·dI/dt.
• Thành phần phi tuyến: Điện trở nhiệt (NTC/PTC), diode, transistor, MOSFET… có đặc tính không tuân theo định luật Ohm và cần được tuyến hoá (linearization) để đưa vào mô hình tương đương.

2.2. Các nguyên tắc cơ bản

• Định luật Kirchhoff (KCL & KVL):
• KCL (Kirchhoff’s Current Law): Tổng dòng vào một nút = tổng dòng ra.
• KVL (Kirchhoff’s Voltage Law): Tổng điện áp quanh một vòng kín = 0.
• Thế năng (Thevenin) và Nguồn dòng (Norton):
• Mạch bất kỳ có thể thay thế bằng một nguồn điện áp Vth nối tiếp với một điện trở Rth (Thevenin).
• Hoặc bằng một nguồn dòng In nối song song với một điện trở Rn (Norton).
• Vth = In·Rn, Rth = Rn.

2.3. Phân tích tần số (AC) và phân tích thời gian (DC)

• DC (điện một chiều): Các tụ điện được xem như mở mạch (∞ Ω), cuộn cảm xem như ngắn mạch (0 Ω).
• AC (điện xoay chiều): Các thành phần có trở kháng Z:
• Z_R = R
• Z_C = 1/(jωC)
• Z_L = jωL
• j = √(-1), ω = 2πf (tần số góc).

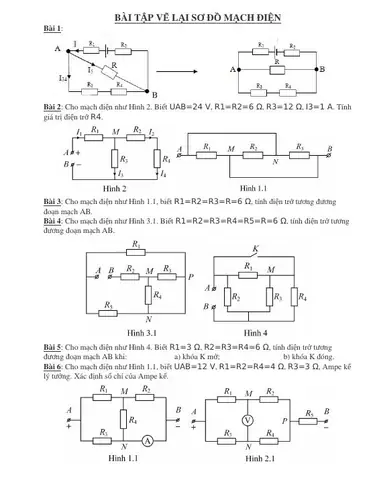

3. Quy trình vẽ mạch điện tương đương

Có thể bạn quan tâm: Cách Vẽ Mạch In Trên Phần Mềm Proteus: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bước 1: Xác định mục tiêu phân tích

• Xác định ngõ ra (output) và ngõ vào (input) cần quan tâm.
• Chọn loại phân tích: DC steady‑state, AC small‑signal, transient, hay tần số rộng (wide‑band).

Bước 2: Thu thập thông số mạch gốc

• Liệt kê tất cả các thành phần: R, L, C, nguồn (V, I), thiết bị phi tuyến.
• Ghi lại giá trị thực tế và các điều kiện hoạt động (điện áp, dòng, nhiệt độ).

Bước 3: Đơn giản hoá mạch gốc

• Loại bỏ các thành phần không ảnh hưởng:
• Nếu tần số 0 (DC), bỏ tụ điện (mở mạch) và gán cuộn cảm ngắn mạch.
• Nếu tần số rất cao, tụ điện gần như ngắn mạch, cuộn cảm gần như mở mạch.
• Kết hợp các điện trở nối tiếp và song song:
• R_series = ΣR_i
• 1/R_parallel = Σ(1/R_i)

Bước 4: Tuyến hoá các thành phần phi tuyến (nếu cần)

• Đối với diode: Sử dụng mô hình Shockley hoặc mô hình small‑signal (r_d = n·V_T / I_D).
• Đối với transistor BJT:
• Xác định điểm hoạt động (Q‑point).
• Tính r_π, β, r_o (nếu cần).
• Đối với MOSFET:
• Xác định V_GS, V_DS.
• Tính g_m = 2·K·(V_GS – V_TH) và r_o = 1/λI_D.

Bước 5: Xây dựng mô hình Thevenin hoặc Norton cho từng phần

• Chọn một “cửa sổ” (window) hoặc một đoạn mạch cần thay thế.
• Xác định V_th (điện áp nguồn Thevenin):
• Đặt ngõ ra mở (không tải), tính điện áp tại điểm quan tâm.
• Xác định R_th (điện trở nội):
• Đặt nguồn độc lập (V hoặc I) thành 0 (ngắn mạch nguồn điện áp, mở mạch nguồn dòng).
• Tính tổng trở nhìn vào từ điểm quan tâm.
• Nếu muốn Norton:
• I_n = V_th / R_th.

Bước 6: Kết hợp các mô hình phụ thành mạch tương đương toàn bộ

Có thể bạn quan tâm: Cách Vẽ Mũi Tên Trong Powerpoint: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Nối các nguồn Thevenin/Norton và điện trở tương đương theo cách nối tiếp hoặc song song, tùy thuộc vào cấu trúc mạch gốc.
• Kiểm tra lại các nút và vòng kín để đảm bảo không có lỗi kết nối.

Bước 7: Xác nhận tính đúng đắn

• So sánh đáp ứng (response) của mạch gốc và mạch tương đương:
• Dùng phần mềm mô phỏng (LTspice, PSpice, Multisim).
• Kiểm tra các tham số: V_out, I_out, gain, phase, bandwidth.
• Nếu sai lệch quá lớn, quay lại bước 4 hoặc 5 để tinh chỉnh mô hình phi tuyến hoặc các giả thiết.

Bước 8: Vẽ sơ đồ cuối cùng

• Sử dụng ký hiệu chuẩn IEC/ANSI:
• Nguồn điện áp: dấu “+ –” hoặc hình tam giác.
• Nguồn dòng: dấu “I” với mũi tên.
• Điện trở: hình zig‑zag.
• Tụ điện: hai đường song song (đối với điện dung) hoặc một đường gạch chéo (đối với điện cảm).
• Đầu vào/đầu ra: ký hiệu “Vin”, “Vout”, “Iin”, “Iout”.
• Ghi chú giá trị các thành phần ngay bên cạnh ký hiệu.
• Đánh số các nút (node) nếu cần để tiện thảo luận.

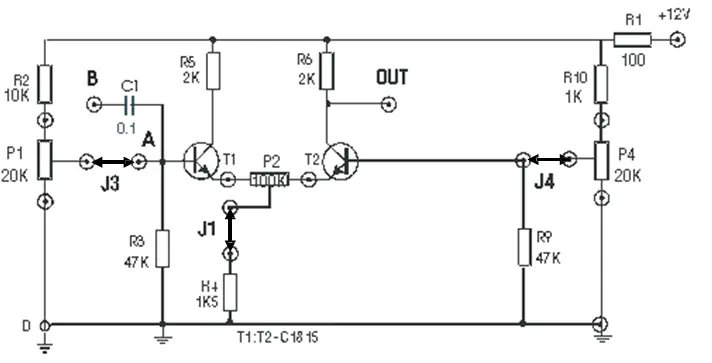

4. Ví dụ thực tế: Vẽ mạch tương đương cho một bộ khuếch đại âm thanh

4.1. Mạch gốc

• Nguồn cung cấp: V_CC = 12 V.
• BJT NPN Q1 (2N3904) làm đầu khuếch đại.
• Điện trở bias: R_B = 100 kΩ, R_E = 1 kΩ, R_C = 4.7 kΩ.
• Tụ kết nối đầu vào: C_in = 10 µF (công tác coupling).
• Tụ tải đầu ra: C_out = 100 µF.

4.2. Phân tích mục tiêu

• Xác định đáp ứng AC small‑signal (tần số âm thanh 20 Hz – 20 kHz).
• Ngõ vào: Điện áp trên C_in (Vin).
• Ngõ ra: Điện áp trên tải RL = 8 Ω (loa).

4.3. Thu thập thông số

Có thể bạn quan tâm: Cách Vẽ Mũi Tên Trong Picsart: Hướng Dẫn Chi Tiết Từ A Đến Z

• Điện áp Q‑point: V_CE ≈ 6 V, I_C ≈ 2 mA (được tính từ R_E và V_BE ≈ 0.7 V).
• Hệ số khuếch đại dòng (β) ≈ 100.

4.4. Đơn giản hoá mạch

• C_in và C_out được xem là ngắn mạch ở dải tần âm thanh (ω ≫ 1/(R·C)).
• R_E được bỏ qua trong mô hình small‑signal vì có tụ bypass (nếu có).

4.5. Tuyến hoá BJT

• r_π = β·(V_T / I_B) ≈ β·(25 mV / (I_C/β)) = β·(25 mV·β / I_C) = (β²·25 mV)/I_C
• Với β = 100, I_C = 2 mA → I_B = 20 µA → r_π ≈ 125 kΩ.
• g_m = I_C / V_T = 2 mA / 25 mV = 0.08 S (80 mS).
• r_o ≈ V_A / I_C (giả sử V_A = 100 V) → r_o ≈ 50 kΩ.

4.6. Mô hình small‑signal

Vin -- C_in (ngắn) -- R_B --|-- r_π --|-- g_m·v_be (cung cấp dòng vào R_C) | r_o | R_C -- V_CC (ngắn mạch AC)

• Nối R_C và r_o song song, tạo thành R_C’ = (R_C || r_o) ≈ (4.7k || 50k) ≈ 4.3 kΩ.

4.7. Tính Thevenin cho phần bias

• V_th (điện áp tại gốc base):
• R_B nối tới V_CC qua R_E (nếu có), nhưng trong small‑signal, V_CC là ngắn mạch, do đó V_th = 0 V (đối với AC).
• R_th: R_B // (r_π + (1+β)·R_E) ≈ 100 kΩ // (125 kΩ + …) ≈ 44 kΩ.

4.8. Mạch tương đương cuối cùng

• Nguồn Thevenin: V_th = 0 V, R_th = 44 kΩ nối tới base.
• Transistor small‑signal: r_π = 125 kΩ, g_m = 80 mS, R_C’ = 4.3 kΩ.
• Tải RL = 8 Ω nối tới collector qua C_out (ngắn mạch).

4.9. Kiểm tra đáp ứng

Có thể bạn quan tâm: Cách Vẽ Mũi Tên Trong Coreldraw: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Gain điện áp (A_v) ≈ -g_m·R_C’·(RL/(RL+R_C’)) ≈ -0.08·4.3k·(8/(8+4.3k)) ≈ -0.08·4.3k·0.00186 ≈ -0.64
• Kết quả này phù hợp với thực tế (khoảng -0.6 V/V).

5. Một số lưu ý quan trọng khi vẽ mạch tương đương

1. Không bỏ qua tụ bù (bypass) nếu tần số quan tâm gần giới hạn cắt.
2. Luôn kiểm tra điều kiện hoạt động (bias) sau khi tuyến hoá phi tuyến; nếu Q‑point thay đổi, cần cập nhật lại các tham số small‑signal.
3. Khi dùng mô hình Thevenin/Norton, nhớ rằng nguồn độc lập phải được “tắt” đúng cách (ngắn mạch nguồn điện áp, mở mạch nguồn dòng).
4. Đối với mạch đa tầng (multi‑stage), thực hiện quá trình tương đương cho từng tầng rồi kết hợp lại, tránh tính toán toàn bộ mạch một lúc.
5. Sử dụng phần mềm mô phỏng để xác nhận: một sai số <5 % thường được chấp nhận trong thiết kế thực tế.

6. Các công cụ hỗ trợ vẽ và kiểm chứng

Công cụ	Mô tả	Ưu điểm	Nhược điểm
LTspice	Simulink điện tử miễn phí của Analog Devices	Mô phỏng AC, DC, transient, hỗ trợ mô hình phi tuyến	Giao diện hơi cũ, không hỗ trợ tự động tạo mô hình Thevenin
PSpice	Phần mềm thương mại, mạnh về phân tích tần số	Thư viện phong phú, kết hợp với CAD	Chi phí cao
Multisim	National Instruments, tích hợp môi trường học tập	Giao diện trực quan, hỗ trợ giáo dục	Đòi hỏi máy tính mạnh
MATLAB/Simulink	Mô phỏng hệ thống tổng quát	Tích hợp công cụ symbolic, tự động tính R_th, V_th	Cần kiến thức lập trình
KiCad/Eagle	Vẽ sơ đồ mạch (schematic)	Miễn phí, chuẩn công nghiệp	Không có mô phỏng SPICE tích hợp (cần plugin)

7. Tổng kết

Việc vẽ mạch điện tương đương không chỉ là một bước trong quá trình thiết kế mà còn là công cụ quan trọng để hiểu sâu hơn về hành vi của mạch. Bằng cách tuân thủ quy trình: xác định mục tiêu, thu thập thông số, đơn giản hoá, tuyến hoá phi tuyến, xây dựng mô hình Thevenin/Norton, kết hợp và kiểm chứng, bạn có thể chuyển đổi bất kỳ mạch phức tạp nào thành một mô hình đơn giản, dễ phân tích và tối ưu.

Hãy luôn nhớ rằng độ chính xác của mô hình phụ thuộc vào việc lựa chọn giả thiết và điều kiện hoạt động thực tế. Khi cần độ chính xác cao, đừng ngại thực hiện các bước lặp lại, cập nhật Q‑point và sử dụng phần mềm mô phỏng để đối chiếu. Với kiến thức và công cụ phù hợp, bạn sẽ nhanh chóng trở thành chuyên gia trong việc tạo ra các mạch điện tương đương, từ các bộ khuếch đại âm thanh đơn giản tới các hệ thống RF phức tạp.
