Mở Đầu
Trong thời đại công nghiệp 4.0, PLC (Programmable Logic Controller) đã trở thành một trong những thiết bị quan trọng nhất trong việc tự động hoá các quy trình sản xuất và điều khiển máy móc. Việc thiết kế và vẽ mạch PLC không chỉ giúp các kỹ sư, nhà thiết kế nhanh chóng hình dung hệ thống, mà còn là bước đầu tiên để triển khai, lắp đặt và bảo trì hệ thống một cách hiệu quả. Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ mạch PLC từ những kiến thức cơ bản, quy trình thiết kế, các công cụ hỗ trợ cho đến các lưu ý kỹ thuật và mẹo thực tiễn, giúp bạn tự tin thực hiện dự án của mình.
1. Kiến Thức Cơ Bản Về PLC và Mạch Điện
1.1. PLC là gì?
PLC (Programmable Logic Controller) là một thiết bị điện tử chuyên dụng, được lập trình để thực hiện các chức năng điều khiển logic dựa trên các tín hiệu vào (input) và ra (output). So với các hệ thống điều khiển truyền thống (relay, contactor), PLC có những ưu điểm:
- Khả năng lập trình linh hoạt: Thay đổi chương trình chỉ cần tải lại phần mềm, không cần thay đổi phần cứng.
- Độ tin cậy cao: Thiết kế chịu được môi trường công nghiệp khắc nghiệt (nhiệt độ, độ ẩm, rung động).
- Khả năng mở rộng: Dễ dàng thêm mô-đun I/O, truyền thông, và các thiết bị phụ trợ.
- Chẩn đoán lỗi nhanh: Hệ thống tự chẩn đoán và hiển thị lỗi trên màn hình hoặc qua phần mềm.
1.2. Thành phần chính của một hệ thống PLC
Có thể bạn quan tâm: Cách Vẽ Mạch Lm555: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
| Thành phần | Chức năng |
|---|---|
| CPU (Central Processing Unit) | Xử lý chương trình, thực hiện logic, quản lý dữ liệu. |
| Mô-đun I/O (Input/Output) | Nhận tín hiệu từ các cảm biến (input) và điều khiển thiết bị (output). |
| Nguồn cấp (Power Supply) | Cung cấp điện áp cho toàn bộ hệ thống PLC. |
| Bộ truyền thông (Communication Module) | Kết nối PLC với các thiết bị khác (SCADA, HMI, PC). |
| Bộ nhớ (Memory) | Lưu trữ chương trình và dữ liệu (RAM, ROM, EEPROM). |
| Thiết bị phụ trợ | Màn hình HMI, keypad, bộ định thời, relay bảo vệ, v.v. |
1.3. Các loại tín hiệu trong mạch PLC
- Tín hiệu số (Digital): 0/1, ON/OFF (ví dụ: công tắc, cảm biến gần, relay).
- Tín hiệu analog (Analog): Giá trị liên tục trong một khoảng (ví dụ: cảm biến nhiệt độ, áp suất).
- Tín hiệu đặc biệt: Pulse, PWM, tốc độ, vị trí, v.v.
2. Quy Trình Thiết Kế Mạch PLC
2.1. Bước 1: Xác Định Yêu Cầu Hệ Thống
- Phân tích quy trình công nghiệp: Hiểu rõ các công đoạn, thiết bị, và mục tiêu điều khiển.
- Xác định các tín hiệu vào/ra: Liệt kê các cảm biến, công tắc, công tắc giới hạn, motor, bơm, van, v.v.
- Đánh giá môi trường làm việc: Nhiệt độ, độ ẩm, mức độ nhiễu điện từ, yêu cầu an toàn (ATEX, IECEx).
- Xác định tiêu chuẩn và quy chuẩn: IEC 61131, IEC 61800, ISO 13849, v.v.
2.2. Bước 2: Lựa Chọn Phần Cứng
| Tiêu chí | Nội dung cần xem xét |
|---|---|
| CPU | Số lượng I/O, tốc độ xử lý, khả năng mở rộng, ngôn ngữ lập trình (Ladder, Structured Text). |
| Mô-đun I/O | Loại tín hiệu (digital/analog), điện áp (24VDC, 110VAC), số kênh. |
| Nguồn cấp | Công suất, ổn định, chuẩn IEC 60947. |
| Bộ truyền thông | Ethernet/IP, Profibus, Modbus, Profinet, CANopen. |
| Phụ kiện | HMI, keypad, relay bảo vệ, cáp mạng, v.v. |
2.3. Bước 3: Lập Sơ Đồ Khối (Block Diagram)
Có thể bạn quan tâm: Cách Vẽ Mạch Cad‑simu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
Sơ đồ khối giúp hình dung cấu trúc tổng thể của hệ thống:
- CPU → Mô-đun I/O → Thiết bị công nghiệp
- CPU ↔ Bộ truyền thông ↔ HMI/SCADA
- Nguồn cấp → CPU & I/O
2.4. Bước 4: Vẽ Mạch Điện (Electrical Wiring Diagram)
Đây là bước quan trọng nhất, quyết định độ chính xác và an toàn của hệ thống. Các yếu tố cần chú ý:
- Ký hiệu chuẩn: Sử dụng ký hiệu IEC hoặc ANSI tùy thuộc vào tiêu chuẩn công nghiệp địa phương.
- Màu dây: Đảm bảo tuân thủ quy chuẩn màu sắc (đỏ cho +V, đen cho -V, xanh lá cho tín hiệu, v.v.).
- Đánh số dây: Đánh số tuần tự, giúp việc lắp đặt và kiểm tra dễ dàng.
- Ghi chú: Ghi rõ công dụng, thông số kỹ thuật của thiết bị (công suất, điện áp, dòng điện).
2.5. Bước 5: Kiểm Tra và Xác Nhận
- Kiểm tra tính hợp lệ: Đảm bảo không có ngắn mạch, không có dây chưa nối.
- Xác nhận tải: Tính toán dòng tải cho mỗi dây và so sánh với khả năng chịu tải của cáp.
- Kiểm tra an toàn: Xác định các điểm cần bảo vệ (cầu chì, relay bảo vệ, RCD).
- Kiểm tra chuẩn: Đảm bảo đáp ứng các tiêu chuẩn IEC 61131, IEC 61800, ISO 13849.
3. Công Cụ Hỗ Trợ Vẽ Mạch PLC
3.1. Phần Mềm CAD Điện (Electrical CAD)
Có thể bạn quan tâm: Cách Vẽ Mũi Khâu: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
| Phần mềm | Ưu điểm | Nhược điểm |
|---|---|---|
| EPLAN Electric P8 | Đa dạng ký hiệu, tích hợp quản lý dự án, hỗ trợ chuẩn IEC/ANSI. | Giá thành cao, cần đào tạo. |

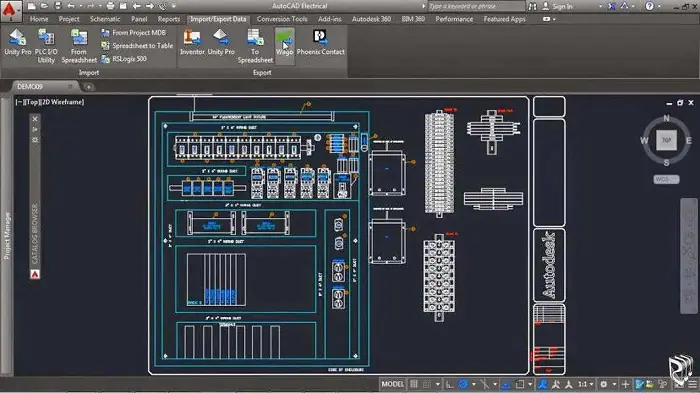

| AutoCAD Electrical | Tích hợp mạnh mẽ với AutoCAD, thư viện ký hiệu phong phú. | Cũng có chi phí cao, yêu cầu kiến thức AutoCAD. |
| SolidWorks Electrical | Tích hợp với mô hình 3D, hỗ trợ thiết kế hệ thống dây điện. | Phức tạp cho người mới. |
| Zuken E3.series | Tối ưu cho thiết kế điện tử công nghiệp, quản lý dữ liệu tốt. | Chi phí và thời gian học tập. |
| FreeCAD (Electrical Workbench) | Miễn phí, mã nguồn mở, phù hợp cho dự án nhỏ. | Chưa hoàn thiện như các phần mềm thương mại. |
3.2. Phần Mềm Lập Trình PLC
- Siemens TIA Portal (STEP 7) – Dành cho PLC Siemens (S7-1200, S7-1500).
- Rockwell Studio 5000 – Dành cho Allen-Bradley (ControlLogix, CompactLogix).

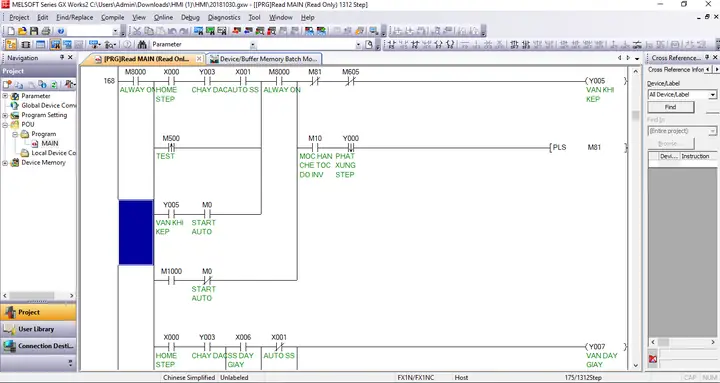

- Mitsubishi GX Works – Dành cho PLC Mitsubishi (FX, Q series).
- Schneider EcoStruxure Control Expert (Unity Pro) – Dành cho PLC Schneider (Modicon).
3.3. Công Cụ Simulink/PLC Simulator
- PLC Simulator (PLC Ladder Simulator) – Giúp kiểm tra logic ladder trước khi triển khai.
- MATLAB/Simulink – Mô phỏng hệ thống điều khiển, tích hợp với mô hình vật lý.
4. Hướng Dẫn Vẽ Mạch PLC Cụ Thể
4.1. Ví Dụ: Hệ Thống Điều Khiển Bơm Nước Tự Động
4.1.1. Yêu Cầu
- 2 bơm (Bơm A và Bơm B) hoạt động theo mức áp suất.
- Cảm biến áp suất (analog 4-20 mA) đo áp suất trong bồn.
- Công tắc khởi động (Start/Stop) cho mỗi bơm.
- Cảm biến mức nước (dry contact) ngắt khi mức nước thấp.
- Bảo vệ quá tải cho motor bơm (overload relay).
4.1.2. Lựa Chọn Phần Cứng
- CPU: Siemens S7-1200 (CPU 1214C) – 14 I/O.
- Mô-đun analog input: 4 kênh 0-10 V / 4-20 mA.
- Mô-đun digital input: 16 kênh.
- Mô-đun digital output: 12 kênh (relay).
- Nguồn: 24 VDC, 5 A.
4.1.3. Sơ Đồ Khối
Power Supply --> CPU --> Analog Input Module --> Digital Output Module --> Bơm A, Bơm B | | | --> Overload Relay | --> Digital Input Module --> Công tắc Start/Stop, Cảm biến mức
4.1.4. Vẽ Mạch Điện
- Ký hiệu nguồn:
- 24 VDC (đánh dấu “+24V”) và GND (đánh dấu “0V”).
- Kết nối nguồn tới CPU:
- Dây +24V → Mạch nguồn CPU.
- Dây GND → Mạch đất (ground) CPU.
- Kết nối mô-đun analog:
- 4-20 mA của cảm biến áp suất → +IN (đầu vào analog) của mô-đun.
- GND của cảm biến → GND chung.
- Kết nối digital input:
- Công tắc Start (NO) → DI1 (digital input 1).
- Công tắc Stop (NC) → DI2 (digital input 2).
- Cảm biến mức (NC khi nước đủ) → DI3.
- Kết nối digital output:
- Relay A (điều khiển Bơm A) → DO1.
- Relay B (điều khiển Bơm B) → DO2.
- Overload Relay → DI4 (feedback).
- Kết nối bơm:
- DO1 → Contactor A → Motor A.
- DO2 → Contactor B → Motor B.
- Bảo vệ:
- Cầu chì 5A đặt trước CPU và mô-đun I/O.
- Relay bảo vệ quá tải nối theo sơ đồ nhà sản xuất motor.
4.1.5. Lập Trình Ladder (Ví Dụ)
|--- Start A --- NOT Stop A --- NOT Overload A --- ---( Coil Relay A )
|--- Start B --- NOT Stop B --- NOT Overload B --- ---( Coil Relay B )
|--- Analog >= Setpoint --- ---( Coil Relay A )
|--- Analog < Setpoint - Hysteresis --- ---( Coil Relay B )
4.1.6. Kiểm Tra
- Kiểm tra ngắn mạch: Dùng multimeter đo điện trở giữa +24V và GND.
- Kiểm tra tải: Tính dòng tải tổng = (2 motor × 2 A) + (CPU 0.5 A) + (I/O 0.3 A) ≈ 4.8 A < 5 A (đủ).
- Kiểm tra bảo vệ: Đảm bảo cầu chì 5A sẽ cắt khi quá tải.
4.2. Các Lưu Ý Khi Vẽ Mạch PLC Phức Tạp
Có thể bạn quan tâm: Cách Vẽ Mũi Jungkook: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- Phân lớp dây: Đặt dây nguồn, dây tín hiệu, và dây điều khiển ở các lớp riêng để giảm nhiễu.
- Đánh dấu các điểm nối (junction): Sử dụng ký hiệu “•” hoặc “X” và ghi chú rõ ràng.
- Sử dụng dây shield (bảo vệ) cho tín hiệu analog để tránh nhiễu EM.
- Đặt các relay bảo vệ gần motor để giảm thời gian phản hồi.
- Thiết kế “loop” cho nguồn: Đảm bảo mỗi vòng nguồn có khả năng đóng ngắt độc lập.
- Tài liệu hoá: Lưu trữ bản vẽ điện (DWG, PDF) cùng với bản vẽ logic (LAD, FBD) trong hệ thống quản lý tài liệu (PDM/PLM).
5. Tiêu Chuẩn và Quy Định An Toàn
5.1. IEC 61131 – Tiêu Chuẩn Lập Trình PLC
- Phần 1: Ngôn ngữ lập trình (Ladder Diagram, Structured Text, Function Block Diagram, Instruction List, Sequential Function Chart).
- Phần 2: Thiết kế phần cứng.
- Phần 3: Đánh giá tính an toàn và độ tin cậy.
5.2. ISO 13849 – An Toàn Máy Móc
- Đánh giá Performance Level (PL) cho các hàm an toàn (EMO – Emergency Stop, safety interlock).
- Cần thiết kế mạch PLC có duy trì tính năng an toàn ngay cả khi một phần bị lỗi.
5.3. IEC 60204 – An Toàn Máy Móc Điện
- Quy định cách bố trí, bảo vệ, và lắp đặt các thiết bị điện trong máy móc.
- Đặc biệt chú ý tới grounding, cable routing, và overcurrent protection.
6. Mẹo Thực Tiễn Để Tối Ưu Hóa Việc Vẽ Mạch PLC
- Sử dụng thư viện ký hiệu chuẩn: Giảm thời gian vẽ và tránh lỗi ký hiệu.
- Tạo template dự án: Bao gồm các phần chung (nguồn, ground, bảo vệ) để tái sử dụng.
- Ghi chú chi tiết: Mỗi dây, mỗi thiết bị nên có mô tả ngắn gọn (VD: “DI5 – Sensor Level High”).
- Kiểm tra chéo (Cross‑check): So sánh bản vẽ điện với danh sách I/O và chương trình ladder.
- Sử dụng màu sắc: Đánh dấu các nhóm dây (đỏ – nguồn, xanh – tín hiệu, vàng – điều khiển).
- Thực hiện review nội bộ: Đưa bản vẽ cho đồng nghiệp hoặc chuyên gia an toàn kiểm tra.
- Lưu trữ phiên bản: Sử dụng hệ thống quản lý phiên bản (Git, SVN) để theo dõi thay đổi.
- Kiểm tra bằng phần mềm mô phỏng: Trước khi lắp đặt, chạy mô phỏng để xác nhận logic và ngắt mạch.
7. Tổng Kết
Việc vẽ mạch PLC không chỉ là công việc kỹ thuật mà còn là nghệ thuật kết hợp giữa kiến thức điện tử, chuẩn công nghiệp và kinh nghiệm thực tiễn. Từ việc xác định yêu cầu, lựa chọn phần cứng, lập sơ đồ khối, đến vẽ chi tiết mạch điện và lập trình logic, mỗi bước đều yêu cầu sự tỉ mỉ và tuân thủ các tiêu chuẩn an toàn.
Bằng cách áp dụng quy trình chuẩn, sử dụng công cụ CAD chuyên nghiệp, và luôn cập nhật kiến thức về tiêu chuẩn IEC/ISO, bạn sẽ:
- Tiết kiệm thời gian trong giai đoạn thiết kế và lắp đặt.
- Giảm thiểu lỗi trong quá trình triển khai và bảo trì.
- Đảm bảo an toàn cho người vận hành và thiết bị.
- Nâng cao tính linh hoạt cho hệ thống, dễ dàng mở rộng hoặc nâng cấp trong tương lai.
Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn để vẽ mạch PLC một cách chuyên nghiệp. Chúc bạn thành công trong các dự án tự động hoá và luôn đạt được hiệu suất tối ưu!
