Cách Vẽ Mạng Aon Online: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về mạng AON

1.1. Mạng AON là gì?

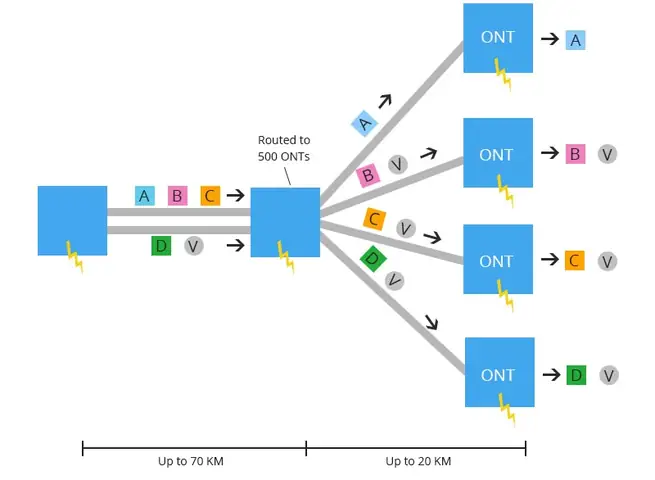

Mạng AON (All‑Optical Network) là một kiến trúc mạng truyền thông quang học toàn phần, trong đó toàn bộ quá trình truyền dữ liệu từ nguồn tới đích được thực hiện bằng tín hiệu ánh sáng mà không cần chuyển đổi sang tín hiệu điện tử. Điều này giúp giảm thiểu độ trễ, tăng băng thông và cải thiện độ tin cậy của hệ thống. Khi nói đến “vẽ mạng AON online”, chúng ta đang nói tới việc mô phỏng, thiết kế và trực quan hoá cấu trúc mạng AON trên các công cụ phần mềm trực tuyến, giúp các kỹ sư, nhà thiết kế và sinh viên dễ dàng hình dung, tối ưu hoá và chia sẻ thiết kế của mình.

1.2. Tại sao cần vẽ mạng AON online?

• Tiết kiệm thời gian: Không cần cài đặt phần mềm nặng trên máy tính cá nhân.
• Làm việc nhóm: Nhiều người dùng có thể cùng chỉnh sửa, bình luận trên cùng một bản thiết kế.
• Truy cập mọi lúc, mọi nơi: Chỉ cần có trình duyệt và kết nối internet.
• Tích hợp dữ liệu thực tế: Nhiều công cụ cho phép nhập dữ liệu địa lý, thông số thiết bị thực tế để mô phỏng chính xác hơn.

2. Các công cụ vẽ mạng AON online phổ biến

Công cụ	Đặc điểm nổi bật	Ưu điểm	Nhược điểm
Lucidchart	Giao diện kéo‑thả, thư viện biểu tượng phong phú	Dễ học, hỗ trợ cộng tác thời gian thực	Giới hạn số lượng bản vẽ trong gói miễn phí
draw.io (diagrams.net)	Miễn phí, tích hợp Google Drive, OneDrive	Không phí, tùy biến cao	Giao diện không tối ưu cho người mới
Microsoft Visio Online	Tích hợp Office 365, hỗ trợ chuẩn BPMN	Độ tin cậy cao, tích hợp sâu vào hệ sinh thái Microsoft	Cần mua bản quyền Office 365
Cisco Packet Tracer (trực tuyến)	Mô phỏng mạng máy tính, hỗ trợ thiết bị Cisco	Thực tế cao, hỗ trợ mô phỏng giao thức	Không chuyên cho mạng quang
Graphviz Online	Định dạng ngôn ngữ DOT, tự động layout	Linh hoạt, mạnh mẽ cho các mạng phức tạp	Yêu cầu kiến thức lập trình cơ bản
NetBrain	Tự động khám phá và vẽ sơ đồ mạng	Tự động hoá, cập nhật thực tế	Giá thành cao, thích hợp cho doanh nghiệp lớn

2.1. Lựa chọn công cụ phù hợp

Có thể bạn quan tâm: Cách Vẽ Mạch Điều Khiển: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Người mới bắt đầu: draw.io hoặc Lucidchart là lựa chọn tốt vì giao diện trực quan và tài liệu hướng dẫn phong phú.
• Dự án doanh nghiệp: Microsoft Visio Online hoặc NetBrain sẽ đáp ứng nhu cầu bảo mật, tích hợp và tự động hoá.
• Sinh viên, nghiên cứu: Graphviz Online cho phép tạo các sơ đồ phức tạp qua mã nguồn, dễ dàng đưa vào báo cáo khoa học.

3. Quy trình vẽ mạng AON online từ A‑Z

3.1. Bước 1: Thu thập yêu cầu và dữ liệu đầu vào

• Xác định phạm vi mạng: Các nút (node) chính, các đường truyền (link), điểm giao cắt (junction), trạm trung chuyển (ROADM), bộ chuyển đổi (transponder), thiết bị bảo vệ (OADM)…
• Thông số kỹ thuật: Băng thông mỗi link (Gbps, Tbps), độ dài fiber (km), số kênh WDM (Wavelength Division Multiplexing), độ suy giảm (attenuation), mức độ tin cậy (availability).
• Yêu cầu địa lý: Kinh độ, vĩ độ, bản đồ địa hình, khu vực cấm đặt cột trụ.

3.2. Bước 2: Lập kế hoạch sơ bộ (Sketch)

• Vẽ bản phác thảo trên giấy hoặc sử dụng công cụ “whiteboard” (ví dụ: Miro, Mural) để xác định vị trí các nút quan trọng.
• Đánh dấu các kết nối chính: Đường cáp quang trục (backbone), các đường cáp phụ (feeder), các điểm chuyển tiếp (branching points).

3.3. Bước 3: Tạo dự án trên công cụ online

3.3.1. Đăng nhập và tạo file mới

• Đăng nhập vào tài khoản Lucidchart / draw.io.
• Chọn “Create New Diagram” → “Blank Diagram”.

3.3.2. Thiết lập cấu trúc trang

• Kích thước trang: A4, A3 hoặc custom tùy vào độ phức tạp.
• Lưới (grid): Bật snap‑to‑grid để các biểu tượng căn chỉnh chính xác.
• Layer (lớp): Tạo các lớp riêng cho “Nodes”, “Links”, “Annotations” để dễ dàng quản lý.

3.4. Bước 4: Thêm biểu tượng mạng AON

Có thể bạn quan tâm: Cách Vẽ Mạch Tường Minh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Thư viện biểu tượng: Tìm “Optical Network”, “Fiber”, “ROADM”, “Amplifier”, “Transponder” trong thư viện.
• Kéo thả biểu tượng vào canvas, đặt vị trí theo sơ đồ đã phác thảo.
• Đặt tên cho mỗi nút (ví dụ: “Node‑A – Data Center 1”).

3.5. Bước 5: Kết nối các nút bằng đường link

• Chọn công cụ connector (đường nối) và thiết lập kiểu đường:
• Solid line cho fiber cáp trục.
• Dashed line cho đường dự phòng (redundant).
• Color: xanh dương cho 10 Gbps, xanh lá cho 40 Gbps, đỏ cho 100 Gbps.
• Gắn thuộc tính cho mỗi link:
• Length (km): nhập giá trị thực tế.
• Loss (dB): tính dựa trên độ suy giảm trung bình 0.2 dB/km + các kết nối.
• Wavelengths: số kênh WDM (ví dụ: 40 λ).

3.6. Bước 6: Thêm thông tin chi tiết (Metadata)

• Tooltip: Khi di chuột lên một nút hoặc link, hiển thị popup chứa thông số kỹ thuật.
• Sidebar: Tạo một bảng bên phải liệt kê tất cả các thành phần, cho phép người dùng sửa nhanh.
• Link to external data: Kết nối tới Google Sheet chứa bảng tính chi phí, công suất, ngày khai trương.

3.7. Bước 7: Kiểm tra tính logic và độ tin cậy

• Kiểm tra vòng lặp (loop): Đảm bảo có ít nhất một đường dự phòng (ring) cho mỗi đoạn quan trọng.
• Kiểm tra độ trễ: Tổng độ trễ = Σ (Length / Speed of Light in fiber) + các delay thiết bị. Nếu vượt quá yêu cầu, cân nhắc thêm repeater hoặc chuyển sang đường ngắn hơn.
• Kiểm tra băng thông tổng: Tổng băng thông tại mỗi nút phải đáp ứng nhu cầu tối thiểu.

3.8. Bước 8: Tối ưu hoá và mô phỏng (nếu công cụ hỗ trợ)

• Sử dụng tính năng “Simulation” (có trong NetBrain, Cisco Packet Tracer) để chạy mô phỏng lưu lượng, xác định bottleneck.
• Đánh giá chi phí: Dựa vào bảng giá fiber, amplifiers, transponders để tính tổng chi phí đầu tư (CAPEX) và chi phí vận hành (OPEX).

3.9. Bước 9: Xuất bản và chia sẻ

• Export: PDF, PNG, SVG hoặc file .vsdx (Visio) để đưa vào báo cáo.
• Share link: Cấp quyền xem/ chỉnh sửa cho đồng nghiệp, khách hàng.
• Embed: Nhúng sơ đồ vào trang web nội bộ hoặc wiki công ty.

3.10. Bước 10: Bảo trì và cập nhật

Có thể bạn quan tâm: Cách Vẽ Mạch In Proteus: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• Version control: Sử dụng Git hoặc tính năng “Revision History” của công cụ để lưu lại các phiên bản.
• Update: Khi có thay đổi về cấu trúc (thêm node, nâng cấp băng thông), cập nhật ngay trên sơ đồ để luôn đồng bộ.

4. Các yếu tố kỹ thuật quan trọng trong thiết kế mạng AON

4.1. Độ suy giảm (Attenuation) và bộ khuếch đại (Amplifier)

• Fiber loss: Thông thường 0.2 dB/km cho fiber single‑mode ở 1550 nm.
• EDFA (Erbium‑Doped Fiber Amplifier): Đặt mỗi 80‑100 km để bù đắp suy giảm.
• Raman Amplifier: Thích hợp cho đoạn dài > 100 km, giảm noise.

4.2. Quản lý kênh ánh sáng (WDM)

• DWDM (Dense WDM): 40‑80 kênh, mỗi kênh 50 GHz hoặc 100 GHz.
• CWDM (Coarse WDM): 8‑16 kênh, khoảng cách rộng hơn, chi phí thấp.
• Channel allocation: Phân bố kênh sao cho tránh xung đột, tối ưu hoá sử dụng băng thông.

4.3. Thiết bị chuyển mạch quang (ROADM, OADM)

• ROADM (Reconfigurable Optical Add‑Drop Multiplexer): Cho phép thêm/ bỏ kênh tại các nút mà không cần cắt lại dây.
• OADM (Optical Add‑Drop Multiplexer): Giảm tính năng so với ROADM, thường dùng ở mạng nhỏ.

4.4. Bảo vệ mạng (Protection & Restoration)

Có thể bạn quan tâm: Cách Vẽ Mạch Hạn Chế: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• 1+1 Protection: Dùng đường dự phòng đồng thời, chuyển ngay khi có lỗi.
• 1:1 Protection: Dự phòng nhưng chỉ hoạt động khi lỗi xảy ra.
• Dynamic Restoration: Sử dụng GMPLS (Generalized MPLS) để tự động tái cấu trúc luồng.

4.5. Độ tin cậy và tính sẵn sàng (Availability)

• MTBF (Mean Time Between Failures) và MTTR (Mean Time To Repair) cho từng thiết bị.
• Target Availability: 99.999% (five‑nines) cho các đường trục quan trọng.

5. Thực hành: Ví dụ cụ thể vẽ mạng AON cho một thành phố

5.1. Mô tả dự án

• Mục tiêu: Xây dựng mạng AON kết nối 4 trung tâm dữ liệu (DC) và 12 trạm truy cập (FTTH) trong thành phố XYZ.
• Yêu cầu:
• Băng thông tổng: 10 Tbps.
• Độ trễ tối đa: < 5 ms.
• Độ tin cậy: 99.999%.
• Dùng DWDM 80 kênh, mỗi kênh 100 Gbps.

5.2. Các bước thực hiện trên draw.io

1. Tạo dự án mới → “Network Diagram”.
2. Thêm 4 node “Data Center” ở góc bản đồ, đặt tên DC‑1, DC‑2, DC‑3, DC‑4.
3. Thêm 12 node “FTTH Access” phân bố đều trên bản đồ, đặt “FTTH‑01”…“FTTH‑12”.
4. Kết nối các DC bằng một vòng tròn (Ring):
5. Dùng connector màu xanh dương, line‑style solid.
6. Gán thuộc tính: Length = 30 km, Loss = 6 dB, Amplifier (EDFA) mỗi 80 km.
7. Kết nối mỗi FTTH tới nút gần nhất bằng đường feeder:
8. Dùng line‑style dashed, màu xanh lá.
9. Length = 5‑10 km, Loss = 1‑2 dB.
10. Thêm ROADM tại mỗi DC để quản lý kênh.
11. Thêm 2 EDFA trên vòng tròn chính (ở vị trí giữa DC‑1‑DC‑2 và DC‑3‑DC‑4).
12. Tạo bảng metadata:
13. Click “Insert → Table”, nhập các cột: Node, Type, Location, Capacity, Notes.
14. Liên kết mỗi ô với node tương ứng.
15. Kiểm tra loop: Đảm bảo mỗi FTTH có đường dự phòng qua vòng tròn chính.
16. Export: PDF và PNG để đưa vào báo cáo dự án.

5.3. Kết quả cuối cùng

• Bản vẽ cho thấy một vòng tròn DWDWDM 10 Tbps, mỗi DC có khả năng add‑drop 2 Tbps.
• Chi phí ước tính: Fiber (0.6 USD/m), EDFA (2,000 USD/chiếc), ROADM (15,000 USD/chiếc). Tổng CAPEX ≈ 1.2 Million USD.
• Độ trễ tính toán: 30 km / (200,000 km/s) ≈ 0.15 ms + thiết bị ≈ 0.3 ms, đáp ứng yêu cầu < 5 ms.

6. Lời khuyên và best practices khi vẽ mạng AON online

1. Bắt đầu với sơ đồ đơn giản: Đừng cố gắng vẽ toàn bộ chi tiết ngay từ đầu. Xây dựng khung chính, sau đó thêm chi tiết.
2. Sử dụng layer: Giúp tách biệt các yếu tố (node, link, annotation) và dễ dàng ẩn/hiện khi cần.
3. Chuẩn hoá màu sắc và ký hiệu: Định nghĩa một “legend” (chú giải) để người xem nhanh chóng hiểu.
4. Ghi chú đầy đủ: Mỗi link nên có thông số dài, loss, băng thông, thiết bị hỗ trợ.
5. Kiểm tra tính nhất quán: Đảm bảo mọi link đều có hai đầu nối, không có “dangling” (đầu không kết nối).
6. Lưu trữ bản gốc: Luôn giữ một bản “raw” (không có annotation) để tái sử dụng trong các dự án khác.
7. Cập nhật thường xuyên: Khi có thay đổi thiết kế, cập nhật ngay trên sơ đồ để tránh sai lệch.

7. Các nguồn tài liệu và cộng đồng hỗ trợ

• Tiêu chuẩn ITU‑T: ITU‑T G.694.1 (DWDM) và G.698 (Optical Transport Network).
• Sách: “Optical Fiber Communications” – Gerd Keiser; “All‑Optical Networks” – Ramaswami, Sivarajan, Sasaki.
• Diễn đàn: Optical Society (OSA) Forums, Telecoms.com, Reddit r/telecom.
• Khóa học trực tuyến: Coursera “Optical Networks”, edX “Fiber Optic Communications”.

8. Kết luận

Việc vẽ mạng AON online không chỉ là một công việc thiết kế hình ảnh mà còn là quá trình tổng hợp, phân tích và tối ưu hoá hệ thống truyền thông quang học. Nhờ các công cụ trực tuyến hiện đại, bạn có thể:

• Tiết kiệm thời gian và chi phí phần mềm.
• Làm việc nhóm hiệu quả, đồng thời duy trì tính nhất quán và độ tin cậy của tài liệu.
• Tích hợp dữ liệu thực tế và mô phỏng để đưa ra quyết định thiết kế chính xác.
• Chia sẻ và bảo trì bản thiết kế một cách dễ dàng trong suốt vòng đời dự án.

Bằng cách tuân thủ quy trình từ thu thập yêu cầu, phác thảo, vẽ chi tiết, kiểm tra logic, tối ưu hoá và chia sẻ, bạn sẽ tạo ra những bản vẽ mạng AON chuyên nghiệp, đáp ứng yêu cầu kỹ thuật và kinh doanh của bất kỳ dự án nào. Hãy bắt đầu ngay hôm nay, lựa chọn công cụ phù hợp và áp dụng những bí quyết trên để trở thành chuyên gia vẽ mạng AON online!
