Cách Vẽ Mặt Bằng Móng: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về mặt bằng móng

Mặt bằng móng là bản vẽ kỹ thuật quan trọng nhất trong quá trình thiết kế và thi công công trình xây dựng. Nó thể hiện vị trí, kích thước, hình dạng, và chi tiết kỹ thuật của các loại móng (băng, cọc, móng băng đá, móng cọc bê tông, …) sẽ được đổ trên nền đất. Một bản mặt bằng móng chính xác không chỉ giúp các nhà thầu thi công đúng tiến độ, mà còn đảm bảo tính an toàn, tiết kiệm chi phí và giảm thiểu rủi ro sập sàn, lún nền trong tương lai.

Bài viết này sẽ hướng dẫn bạn cách vẽ mặt bằng móng một cách chi tiết, từ việc chuẩn bị dữ liệu, lựa chọn phần mềm, tới các bước thực hiện trên bản vẽ và những lưu ý quan trọng cần nhớ. Dù bạn là sinh viên kiến trúc, kỹ sư thiết kế, hay nhà thầu mới bắt đầu, những kiến thức dưới đây sẽ giúp bạn nắm vững quy trình và tạo ra bản vẽ móng chuẩn chuẩn.

2. Những kiến thức nền tảng cần nắm trước khi vẽ

2.1. Các loại móng phổ biến

Loại móng	Đặc điểm	Ứng dụng thường gặp
Móng băng	Được đổ liền mạch, chịu tải trọng lớn, thích hợp với nền đất cứng	Các công trình cao tầng, nhà máy
Móng cọc	Dùng cọc bê tông, thép hoặc gỗ để truyền tải lực xuống lớp đất chịu lực	Nền đất yếu, công trình trên bờ biển
Móng băng đá	Đổ bằng đá tự nhiên hoặc đá nhân tạo, chịu lực tốt	Cầu, công trình công cộng
Móng dầm	Dầm bê tông hoặc thép đặt trên nền đất, chịu tải trọng trung bình	Nhà ở, tòa nhà thấp tầng
Móng kè	Được xây bằng đá, bê tông, hoặc gạch, chịu tải trọng nhỏ	Cầu vượt, đường xe bộ

2.2. Các yếu tố ảnh hưởng đến thiết kế móng

1. Địa chất nền: Độ bền, độ dày lớp đất, mức độ thấm nước.
2. Tải trọng công trình: Trọng lượng tĩnh và tải trọng động (gió, động đất).
3. Môi trường xung quanh: Độ ẩm, mực nước ngầm, độ nghiêng địa hình.
4. Tiêu chuẩn quy chuẩn: TCVN, tiêu chuẩn quốc tế (ACI, Eurocode).
5. Chi phí và thời gian thi công: Lựa chọn mô hình móng phù hợp để tối ưu chi phí.

2.3. Các tài liệu tham khảo quan trọng

Có thể bạn quan tâm: Cách Vẽ Mặt Bằng Cầu: Hướng Dẫn Chi Tiết Từ A Đến Z

• Tiêu chuẩn thiết kế móng: TCVN 5575:2005, ACI 318, Eurocode 7.
• Bản đồ địa chất: Được cung cấp bởi các đơn vị khảo sát địa chất.
• Bản vẽ kiến trúc, kết cấu: Để xác định vị trí và kích thước các trụ, tường chịu lực.
• Bản vẽ hệ thống kỹ thuật: Điện, nước, HVAC – tránh va chạm trong thi công.

3. Chuẩn bị dữ liệu và công cụ

3.1. Thu thập dữ liệu địa chất

• Khảo sát khoan: Xác định độ sâu lớp chịu lực, mức nước ngầm.
• Báo cáo địa kỹ thuật: Cung cấp hệ số chịu tải, hệ số ngưng tụ.
• Đánh giá rủi ro: Xác định khả năng lún, sụt đất.

3.2. Lựa chọn phần mềm vẽ

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Đa năng, chuẩn công nghiệp, hỗ trợ DWG	Cần thời gian học lâu
Revit	Mô hình BIM, tự động sinh mặt bằng móng	Yêu cầu máy mạnh
Civil 3D	Tích hợp tính năng địa kỹ thuật	Giá bản quyền cao
SketchUp + Layout	Dễ học, phù hợp cho dự án nhỏ	Không mạnh về chi tiết kỹ thuật
LibreCAD	Miễn phí, mã nguồn mở	Chức năng hạn chế

Bạn nên chọn phần mềm dựa vào độ phức tạp dự án, kỹ năng của nhóm và ngân sách. Đối với hầu hết các dự án vừa và lớn, AutoCAD hoặc Civil 3D là lựa chọn phổ biến.

3.3. Thiết lập file vẽ

1. Đặt đơn vị: Thông thường sử dụng mm hoặc cm.
2. Tạo layout: Tạo các sheet “Mặt bằng móng”, “Chi tiết móng”, “Lý giải”.
3. Layer: Phân lớp rõ ràng (Layer “Móng”, “Ký hiệu”, “Kích thước”, “Ghi chú”).
4. Scale (tỷ lệ): Thông thường 1:100 hoặc 1:200 tùy vào kích thước tổng thể.

4. Quy trình vẽ mặt bằng móng chi tiết

Có thể bạn quan tâm: Cách Vẽ Mặt Bàn Học Đẹp Và Chi Tiết: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

4.1. Bước 1: Nhập và căn chỉnh bản vẽ kiến trúc/kết cấu

• Nhập DWG của bản vẽ kiến trúc và kết cấu vào cùng một file.
• Căn chỉnh các bản vẽ bằng lệnh ALIGN hoặc MOVE để chúng trùng khớp.
• Kiểm tra độ trùng khớp các trụ, tường chịu lực, và các hố thang.

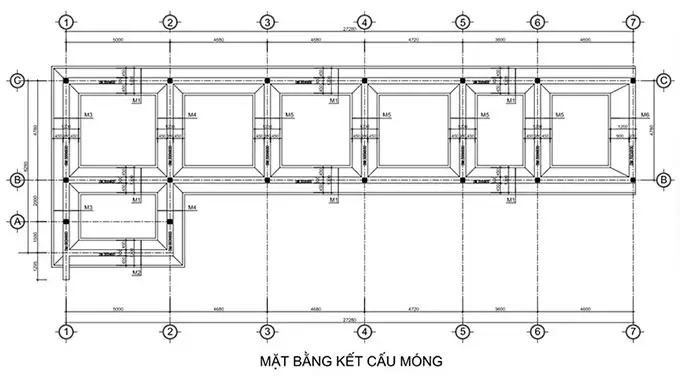

4.2. Bước 2: Xác định vị trí và kích thước móng

4.2.1. Đối với móng băng

1. Xác định vị trí trụ: Dựa vào bản vẽ kết cấu, lấy tọa độ trung tâm trụ.
2. Tính kích thước móng: Dùng công thức

   B = \sqrt{\frac{P}{q_{\text{đơn}}}}

   trong đó P là tải trọng trụ, qđơn là áp lực đất cho phép.

3. Vẽ hình chữ nhật (hoặc hình vuông) với kích thước B x B x 0.5m (độ dày chuẩn).
4. Thêm lớp bề mặt: Đánh dấu lớp cốt thép, lớp nền phụ, lớp bảo vệ.

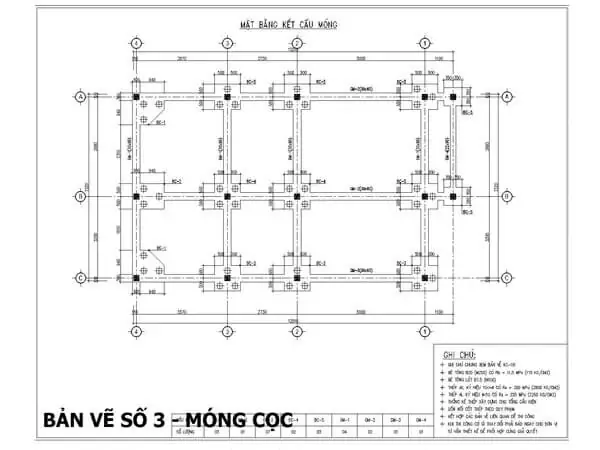

4.2.2. Đối với móng cọc

1. Xác định vị trí cọc: Thông thường cách nhau 2-3m tùy tải trọng.
2. Chọn loại cọc: Cọc bê tông cốt thép, cọc tre, cọc thép mạ… dựa vào báo cáo địa kỹ thuật.
3. Vẽ biểu tượng cọc: Dùng hình tròn hoặc hình vuông, kèm ký hiệu “C” + kích thước (Ø300, L6m).
4. Ghi chú sâu cọc: Đặt chiều sâu cọc (L) và độ dày vỏ cọc (t).

4.2.3. Đối với móng băng đá

1. Xác định vị trí: Thường đặt ở các vị trí chịu tải lớn (trụ cột chính).
2. Tính kích thước: Tương tự móng băng, nhưng cộng thêm hệ số an toàn cho đá.
3. Vẽ hình: Đánh dấu các khối đá, kèm ký hiệu “Đ” (đá) và kích thước.

4.3. Bước 3: Vẽ các chi tiết phụ trợ

• Lớp nền phụ (Sub‑base): Đánh dấu lớp cát, sỏi, hoặc bê tông nền.
• Ký hiệu cốt thép: Dùng đường nét dày, dấu chấm “” để chỉ vị trí dầm thép, vòng cốt.
• Lọc nước (Drainage): Vẽ ống thoát nước, chỗ thoát nước dưới móng nếu cần.
• Ký hiệu công trình phụ: Hố thang, hỗ trợ tạm, dây cột.

4.4. Bước 4: Thêm kích thước và ghi chú

1. Kích thước tổng thể: Dùng lệnh DIMLINEAR hoặc DIMALIGNED để chỉ chiều dài, chiều rộng từng móng.
2. Khoảng cách trục trụ: Ghi rõ khoảng cách giữa các trụ, giữa trụ và tường.
3. Ghi chú tải trọng: “Tải trọng trụ: 150 kN”, “Áp lực đất cho phép: 150 kPa”.
4. Chú thích vật liệu: “Bê tông C30/37”, “Cốt thép SD295”.
5. Lý giải: Thêm bảng liệt kê các ký hiệu, vật liệu, và các tham chiếu tiêu chuẩn.

4.5. Bước 5: Kiểm tra và xác nhận

• Kiểm tra trùng khớp: Đảm bảo mọi trụ, tường, và móng đều khớp nhau.
• Kiểm tra kích thước: Sử dụng LIST hoặc MEASUREGEOM để xác nhận kích thước.
• Kiểm tra quy chuẩn: Đảm bảo các ký hiệu, đường nét tuân thủ chuẩn TCVN 5711:2005.
• Yêu cầu xác nhận: Gửi bản vẽ cho trưởng phòng thiết kế, kỹ sư kết cấu và chủ đầu tư để ký duyệt.

5. Các lưu ý quan trọng trong quá trình vẽ

Có thể bạn quan tâm: Cách Vẽ Mặt Biến Dạng: Kỹ Thuật, Bước Đi Và Mẹo Thực Hành Cho Người Mới Bắt Đầu

5.1. Độ chính xác của dữ liệu địa chất

• Không nên đánh giá mà không có số liệu thực tế. Nếu dữ liệu địa chất chưa đủ, nên yêu cầu khảo sát bổ sung.
• Sử dụng hệ số an toàn (FS) từ 1.5 – 2.0 cho các phép tính tải trọng.

5.2. Tránh va chạm với các hệ thống kỹ thuật

• Kiểm tra đường ống nước, điện, công trình giao thông trong khu vực móng.
• Đánh dấu khoảng trống bảo vệ (clearance) ít nhất 0.5m cho các ống dẫn.

5.3. Tối ưu chi phí

• Ghép móng: Khi khoảng cách trụ gần nhau (< 3m), có thể ghép thành một móng lớn để giảm số lượng cốt thép.
• Sử dụng cốt thép tái chế: Giảm chi phí và thân thiện môi trường.

5.4. Đánh dấu các khu vực nguy hiểm

• Vùng lún: Ký hiệu “L” và đưa vào bản vẽ cảnh báo.
• Khu vực chịu tải cao: Đánh dấu màu đỏ hoặc ký hiệu “H”.

5.5. Bảo quản bản vẽ

• Lưu file DWG và PDF trên máy chủ nội bộ, sao lưu thường xuyên.
• Đánh số phiên bản (v1, v2, …) để theo dõi thay đổi.

6. Ví dụ thực tế: Vẽ mặt bằng móng cho một tòa nhà văn phòng 5 tầng

Có thể bạn quan tâm: Cách Vẽ Mặt Cắt Paint: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1. Thông tin dự án

• Khu vực: Hà Nội, khu đô thị mới.
• Diện tích xây dựng: 1,200 m².
• Số trụ chính: 30 trụ.
• Loại móng: Móng băng C30/37, cốt thép SD295, độ dày 0.8m.

6.2. Các bước thực hiện

Bước	Nội dung	Kết quả
1	Thu thập bản vẽ kiến trúc và kết cấu, nhập vào AutoCAD.	Các lớp “KIẾN TRÚC”, “KẾT CẤU” đã có.
2	Nhận báo cáo địa chất – đất cát kết dính, áp lực đất cho phép 180 kPa.	Xác định hệ số chịu tải.
3	Tính kích thước móng băng cho mỗi trụ: (B = \sqrt{P/q_{\text{đ}}} = \sqrt{200kN / 180kPa} ≈ 1.05m).	Đặt kích thước 1.2m x 1.2m (để có margin).
4	Vẽ hình chữ nhật móng băng tại vị trí trụ, đặt layer “MONG_BANG”.	Đã có 30 hình chữ nhật.
5	Thêm lớp cốt thép (đường nét dày 0.35mm) và ký hiệu “M1”.	Đánh dấu vị trí vòng cốt 12mm.
6	Vẽ các đường kích thước: Khoảng cách trục trụ 4.5m, độ dày móng 0.8m.	Đã có các annotation.
7	Ghi chú vật liệu: “Bê tông C30/37, Cốt thép SD295”.	Đã thêm vào bảng ghi chú.
8	Kiểm tra trùng khớp, gửi cho kỹ sư kết cấu xác nhận.	Bản vẽ được duyệt, chuẩn bị cho thi công.

6.3. Những điểm cần lưu ý trong ví dụ

• Margin: Khi tính kích thước móng, luôn để khoảng 10-15% margin để bù đắp sai số thực địa.
• Độ dày móng: Đối với tòa nhà 5 tầng, độ dày 0.8m là đủ, nhưng nếu nền đất yếu hơn, nên tăng lên 1.0m.
• Cốt thép vòng: Đối với móng băng, vòng cốt thường 12mm, khoảng cách 150mm, đáp ứng tiêu chuẩn ACI 318.

7. Các công cụ hỗ trợ và tài liệu tham khảo

7.1. Công cụ tính toán móng trực tuyến

• Foundation Design Calculator (được cung cấp bởi ACI) – tính toán kích thước móng nhanh.
• Civil 3D Soil Module – tích hợp dữ liệu địa chất, tự động sinh mô hình móng.

7.2. Tài liệu chuẩn

• TCVN 5711:2005 – Quy chuẩn thiết kế móng.
• ACI 318-19 – Building Code Requirements for Structural Concrete.
• Eurocode 7 – Geotechnical Design.

7.3. Video hướng dẫn

• “AutoCAD: How to Draw Foundation Layout” – kênh YouTube CADLearning.
• “Revit Structure: Foundation Modeling” – kênh TheRevitKid.

8. Tổng kết

Việc vẽ mặt bằng móng là một quá trình đòi hỏi sự tỉ mỉ, kiến thức kỹ thuật vững vàng và việc tuân thủ các tiêu chuẩn quy chuẩn. Từ việc thu thập dữ liệu địa chất, lựa chọn loại móng phù hợp, tính toán kích thước cho đến vẽ chi tiết trên phần mềm, mỗi bước đều có vai trò quyết định đến chất lượng và an toàn của công trình.

Những lưu ý quan trọng như độ chính xác của dữ liệu, tránh va chạm hệ thống kỹ thuật, tối ưu chi phí và bảo quản bản vẽ sẽ giúp bạn giảm thiểu rủi ro và nâng cao hiệu quả thi công. Khi áp dụng đúng quy trình và công cụ, bạn sẽ tạo ra được bản mặt bằng móng chuẩn xác, đáp ứng yêu cầu của chủ đầu tư và các cơ quan kiểm tra.

Hy vọng bài viết “Cách Vẽ Mặt Bằng Móng” đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn. Hãy áp dụng ngay vào dự án thực tế của mình, và luôn cập nhật kiến thức mới để nâng cao năng lực thiết kế móng chuyên nghiệp. Chúc bạn thành công!
