Cách Vẽ Ống Nước Chuẩn Xác Và Thực Tế: Hướng Dẫn Từ A Đến Z

Giới thiệu

Trong lĩnh vực kỹ thuật, kiến trúc và thiết kế công trình, việc vẽ ống nước là một trong những công đoạn quan trọng không thể thiếu. Một bản vẽ ống nước chuẩn xác không chỉ giúp các kỹ sư, nhà thầu thực hiện công việc một cách hiệu quả mà còn giảm thiểu rủi ro lỗi thiết kế, sai sót trong thi công và chi phí bảo trì sau này. Bài viết này sẽ hướng dẫn chi tiết cách vẽ ống nước từ cơ bản đến nâng cao, bao gồm các bước chuẩn bị, lựa chọn phần mềm, quy chuẩn vẽ, các lưu ý quan trọng và một số mẹo thực tế giúp bạn nhanh chóng tạo ra bản vẽ chuyên nghiệp.

1. Kiến Thức Cơ Bản Trước Khi Vẽ Ống Nước

1.1. Hiểu về hệ thống ống nước

• Hệ thống cấp nước sinh hoạt: Cung cấp nước sạch cho sinh hoạt, vệ sinh, rửa bát, tắm…
• Hệ thống cấp nước công nghiệp: Dùng cho các quy trình sản xuất, làm mát máy móc,…
• Hệ thống thoát nước (cống, cống rãnh): Thu gom nước thải, nước mưa, nước thải công nghiệp.

1.2. Các thành phần chính của hệ thống ống nước

Thành phần	Chức năng	Lưu ý khi vẽ
Ống dẫn	Vận chuyển nước	Xác định đường kính, vật liệu, độ dày tường
Van điều khiển	Kiểm soát lưu lượng, áp lực	Đánh dấu vị trí, loại van (cầu, bi, cổng…)
Bồn chứa	Lưu trữ nước	Ghi chú dung tích, vị trí
Bộ lọc, bơm	Xử lý, tạo áp lực	Đánh dấu kích thước, công suất
Trụ cắm, khớp nối	Kết nối các đoạn ống	Chỉ rõ loại khớp (ren, lắp, hàn…)

1.3. Quy chuẩn và tiêu chuẩn thiết kế

Có thể bạn quan tâm: Cách Vẽ Ống Ml: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tiêu chuẩn Việt Nam (TCVN): TCVN 5713:2005 (Hệ thống cấp nước sinh hoạt), TCVN 8223:2005 (Hệ thống thoát nước).
• Tiêu chuẩn quốc tế: ISO 4064 (đồng hồ đo lưu lượng), ASME B31.3 (đường ống công nghiệp), ANSI/ASME A13.1 (đánh dấu ống).
• Mã màu: Để dễ nhận diện, các tiêu chuẩn quy định màu sắc cho ống cấp nước, nước thải, khí nén…

Việc nắm rõ các tiêu chuẩn này sẽ giúp bạn vẽ đúng quy tắc, tránh bị trả lại bản vẽ trong quá trình duyệt thiết kế.

2. Chuẩn Bị Trước Khi Vẽ

2.1. Thu thập thông tin dự án

1. Bản vẽ mặt bằng tổng thể: Xác định vị trí các phòng, khu vực cần cấp/thoát nước.
2. Bản vẽ kiến trúc và kết cấu: Để tránh va chạm ống nước với cấu kiện chịu lực.
3. Yêu cầu kỹ thuật: Lưu lượng thiết kế, áp suất, tiêu chuẩn vật liệu.
4. Điều kiện địa chất: Khi vẽ ống ngầm, cần biết độ sâu, tầng đất.

2.2. Lựa chọn phần mềm vẽ

Phần mềm	Ưu điểm	Nhược điểm	Phù hợp
AutoCAD	Đa năng, hỗ trợ 2D/3D, phổ biến	Cần học lâu, chi phí bản quyền	Đa dạng dự án, doanh nghiệp
Revit (BIM)	Mô hình 3D, tích hợp dữ liệu	Yêu cầu phần cứng mạnh	Dự án lớn, BIM
SolidWorks	Vẽ chi tiết 3D, mô phỏng lưu chất	Không mạnh về bản vẽ kiến trúc	Thiết kế chi tiết ống công nghiệp

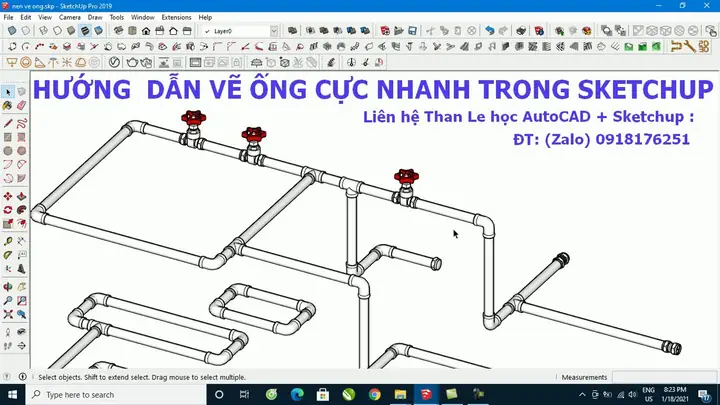

SketchUp	Dễ học, nhanh chóng	Hạn chế về chi tiết kỹ thuật	Đồ họa sơ khởi, trình bày
DraftSight	Miễn phí, giao diện AutoCAD	Chưa hỗ trợ BIM	Người mới, dự án nhỏ

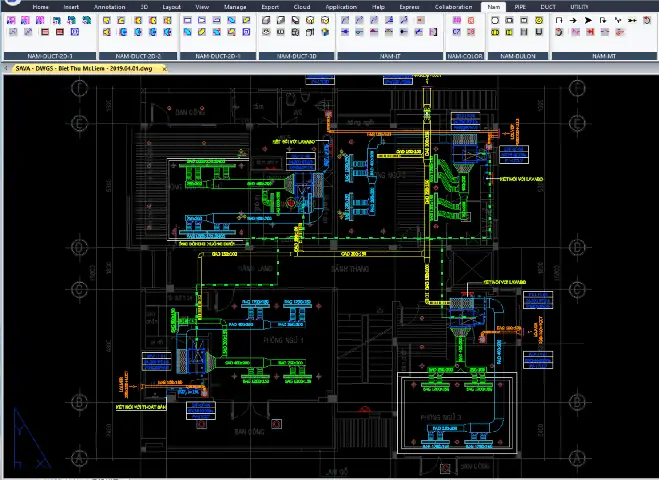

Đối với hầu hết các dự án xây dựng hiện nay, AutoCAD và Revit là lựa chọn phổ biến nhất. Nếu bạn muốn tích hợp dữ liệu và chia sẻ mô hình 3D với các bộ phận khác, Revit là lựa chọn lý tưởng.

2.3. Thiết lập môi trường làm việc

Có thể bạn quan tâm: Cách Vẽ Ếch Đồng: Hướng Dẫn Từng Bước Để Tạo Nên Bức Tranh Sống Động Và Độc Đáo

• Thiết lập đơn vị đo: mm hoặc inch tùy theo tiêu chuẩn dự án.
• Tạo layer (lớp):
• A-PIPE_MAIN – ống chính.
• A-PIPE_BRANCH – ống nhánh.
• A-VALVE – van.
• A-ANNOTATION – chú thích.
• A-DIMENSION – kích thước.
• Thiết lập line type (kiểu đường): Đường nét liền cho ống chính, nét chấm cho ống phụ.
• Màu sắc: Áp dụng mã màu chuẩn (ví dụ: xanh dương cho nước sạch, xanh lá cho nước thải, vàng cho khí).

3. Các Bước Vẽ Ống Nước Chi Tiết

3.1. Xác định tuyến đường ống

1. Phân tích mặt bằng: Dùng công cụ “Polyline” (AutoCAD) hoặc “Model Lines” (Revit) để vẽ đường trung tâm của ống.
2. Tránh va chạm: Kiểm tra với các lớp “Structural”, “Electrical”, “HVAC” để tránh trùng lặp.
3. Đặt các điểm giao cắt: Đánh dấu vị trí các van, bồn chứa, giếng lọc.

3.2. Vẽ ống chính (Main Pipe)

• Chọn công cụ “Circle” hoặc “Pipe”:
• Đặt bán kính tương ứng với đường kính ống (ví dụ: DN 100 mm → bán kính 50 mm).
• Sử dụng lệnh “Offset” để tạo đường viền ngoài và trong nếu cần.
• Áp dụng “Layer” đã tạo cho ống chính.

3.3. Vẽ ống nhánh (Branch Pipe)

• Kết nối với ống chính bằng lệnh “Trim” hoặc “Join”.
• Tính toán góc nối: Thông thường 45° hoặc 90° tùy yêu cầu.
• Chú ý độ dày tường: Nhánh thường có độ dày tường nhỏ hơn ống chính.

3.4. Thêm các phụ kiện (Fittings)

Phụ kiện	Lệnh AutoCAD	Lưu ý
Elbow (góc)	ARC + TRIM	Đảm bảo bán kính phù hợp
Tee (đầu ba)	3D → Pipe → Tee	Kiểm tra hướng lưu chất
Reducing (cắt giảm)	Pipe → Reducer	Đánh dấu giảm đường kính
Flange	Block → chèn	Ghi chú tiêu chuẩn flange

3.5. Đặt van và thiết bị điều khiển

Có thể bạn quan tâm: Cách Vẽ Ảnh Vui: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Chọn biểu tượng van: Thường là một hình chữ nhật có mũi tên chỉ hướng lưu chất.
• Đánh số: Mỗi van cần một mã số duy nhất (VD: V001, V002…).
• Chú thích: Ghi rõ loại van (cầu, bi, cổng), kích thước, nhà sản xuất.

3.6. Chú thích và ghi chú

• Ký hiệu tiêu chuẩn: Sử dụng các ký hiệu được chuẩn hoá trong TCVN hoặc ISO.
• Bảng liệt kê: Tạo “Schedule” (Bảng tổng hợp) cho các ống, van, phụ kiện. Các cột thường có: STT, Mã, Đường kính, Vật liệu, Lưu lượng, Áp suất thiết kế.
• Kích thước: Dùng lệnh “DIMLINEAR” để ghi kích thước đường kính, chiều dài đoạn ống.
• Màu sắc: Áp dụng màu chuẩn để người đọc nhanh chóng phân biệt.

3.7. Kiểm tra và xác nhận

1. Kiểm tra va chạm: Dùng công cụ “Interference Check” (Revit) hoặc “OVERKILL” (AutoCAD) để phát hiện chồng lấn.
2. Kiểm tra tiêu chuẩn: Đảm bảo mọi ký hiệu, màu sắc, lớp đều tuân theo quy chuẩn dự án.
3. In bản vẽ: Đặt layout, tiêu đề, bản vẽ tổng quan và chi tiết.

4. Các Quy Tắc Vẽ Đặc Biệt

4.1. Quy tắc vẽ ống nước sinh hoạt

• Màu xanh dương cho ống cấp nước sạch.
• Đường nét liền cho ống chính, điểm chấm cho ống phụ.
• Ký hiệu: “W” (Water) kèm số đường kính (VD: W‑100).

4.2. Quy tắc vẽ ống nước thải

• Màu xanh lá cho nước thải.
• Ký hiệu: “S” (Sewer) + đường kính.
• Lưu ý: Đặt “Vent” (điểm thông khí) mỗi 30m để tránh áp suất âm.

4.3. Quy tắc vẽ ống khí nén

Có thể bạn quan tâm: Cách Vẽ Ảnh Manga: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Màu vàng hoặc đỏ tùy tiêu chuẩn.
• Ký hiệu: “P” (Pressurized) + áp suất thiết kế.
• Bảo hiểm: Đặt van cắt nhanh (Emergency Shut‑off) ở các điểm dễ tiếp cận.

5. Mẹo Thực Tế Giúp Nhanh Hơn

1. Sử dụng block (khối) chuẩn: Tạo một thư viện các block cho van, tee, elbow… Giúp kéo thả nhanh, đồng thời giảm lỗi.
2. Áp dụng lệnh “XREF”: Nhúng bản vẽ kiến trúc, kết cấu dưới dạng XREF để luôn cập nhật khi có thay đổi.
3. Sử dụng “Parametric Constraints” (Revit): Đặt ràng buộc kích thước, khi thay đổi một thông số, toàn bộ hệ thống tự cập nhật.
4. Lập “Sheet Set Manager”: Quản lý nhiều bản vẽ trong một dự án, dễ chia sẻ và xuất bản.
5. Kiểm tra “Clash Detection” thường xuyên: Đặc biệt trong dự án BIM, tránh việc phát hiện lỗi sau khi thi công.

6. Các Lỗi Thường Gặp Khi Vẽ Ống Nước Và Cách Khắc Phục

Lỗi	Nguyên nhân	Cách khắc phục
Độ dày tường ống không khớp	Không kiểm tra thông số vật liệu	Kiểm tra lại bảng vật liệu, sử dụng “Properties” để chỉnh sửa
Van không có hướng lưu chất	Bỏ qua ký hiệu mũi tên	Thêm mũi tên chỉ hướng, kiểm tra lại “Block” van
Ống cắt nhau không có kết nối	Quên đặt “Fitting”	Dùng lệnh “Insert Fitting” hoặc “Weld” để nối
Ký hiệu không đúng tiêu chuẩn	Thiếu tài liệu chuẩn	Tham khảo TCVN, tạo “Style” ký hiệu chuẩn
Bản vẽ quá tải, chậm	Quá nhiều đối tượng không gộp	Gộp các đối tượng thành block, dùng “Purge” để xoá dữ liệu không dùng

7. Ví Dụ Thực Tế: Vẽ Hệ Thống Cấp Nước Cho Một Tòa Nhà Văn Phòng 10 Tầng

7.1. Thu thập thông tin

• Tổng diện tích: 3,000 m².
• Số người: 500 người.
• Lưu lượng thiết kế: 200 L/phút mỗi tầng.
• Áp suất: 2.5 bar.

7.2. Lập kế hoạch tuyến ống

• Ống chính: DN 200, chạy từ tầng trệt lên tầng 10, đặt trong khu vực kỹ thuật.
• Ống nhánh: DN 100, mỗi tầng một nhánh, kết nối từ ống chính qua “Tee”.

7.3. Thực hiện vẽ (AutoCAD)

1. Tạo layer: A-PIPE_MAIN, A-PIPE_BRANCH, A-VALVE.
2. Vẽ ống chính: Dùng lệnh PIPESYSTEM → chọn đường trung tâm, đặt đường kính 200.
3. Thêm tee tại mỗi tầng: Chèn block “TEE_200_100”.
4. Vẽ ống nhánh: Dùng OFFSET 100mm → tạo đường trung tâm nhánh, vẽ ống DN 100.
5. Đặt van cắt: Chèn block “VALVE_BALL_100” ngay trước mỗi tee.
6. Chú thích: Dùng MTEXT để ghi “Main Supply Pipe – DN 200 – 2.5 bar”.

7.4. Kiểm tra và xuất bản

• Kiểm tra va chạm: Dùng INTERFERE với lớp Structural.
• Xuất PDF: Layout 1 – Tổng quan, Layout 2 – Chi tiết tầng 1, … Layout 11 – Tầng 10.
• Bảng tổng hợp: Tạo bảng “Pipe Schedule” trong Excel, nhập tự động qua Data Extraction.

8. Kết Luận

Việc vẽ ống nước không chỉ là một công việc kỹ thuật mà còn là nghệ thuật của việc quản lý thông tin, tuân thủ chuẩn mực và tối ưu hoá quy trình. Từ việc thu thập dữ liệu ban đầu, lựa chọn phần mềm phù hợp, thiết lập môi trường làm việc, đến các bước chi tiết vẽ ống, đặt phụ kiện, chú thích và kiểm tra – mọi khâu đều cần sự tỉ mỉ và hiểu biết sâu rộng về tiêu chuẩn kỹ thuật.

Nếu bạn áp dụng đúng các quy tắc, sử dụng các công cụ hỗ trợ như block, XREF, parametric constraints và thường xuyên thực hiện kiểm tra va chạm, bản vẽ ống nước của bạn sẽ luôn đạt chuẩn, giảm thiểu sai sót trong thi công và mang lại hiệu quả kinh tế cho dự án.

Hãy bắt tay vào thực hành ngay hôm nay: tạo một dự án mẫu, áp dụng những bước đã học và dần dần nâng cao kỹ năng. Khi đã thành thạo, bạn sẽ thấy việc vẽ ống nước trở nên nhanh chóng, chính xác và chuyên nghiệp hơn bao giờ hết. Chúc bạn thành công!
