Mở Đầu
Trong môi trường kinh doanh ngày nay, việc chuẩn hóa và tối ưu hoá các quy trình nghiệp vụ (business process) là yếu tố then chốt giúp doanh nghiệp nâng cao năng suất, giảm thiểu rủi ro và tăng cường khả năng cạnh tranh. Một trong những công cụ quan trọng nhất để đạt được mục tiêu này chính là biểu đồ quy trình nghiệp vụ – hay còn gọi là flowchart, BPMN (Business Process Model and Notation) hoặc sơ đồ luồng công việc. Tuy nhiên, không phải ai cũng biết cách vẽ quy trình nghiệp vụ sao cho vừa rõ ràng, vừa dễ hiểu và đáp ứng yêu cầu thực tiễn.
Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc xác định mục tiêu, thu thập thông tin, lựa chọn ký hiệu cho đến việc sử dụng phần mềm hỗ trợ và kiểm tra, đánh giá lại quy trình. Bạn sẽ nắm được các nguyên tắc thiết kế, các lưu ý quan trọng và các ví dụ thực tế giúp bạn tự tin tạo ra những sơ đồ quy trình nghiệp vụ chuyên nghiệp, đáp ứng nhu cầu của cả đội ngũ thực thi và các bên liên quan.
1. Hiểu Rõ Khái Niệm Quy Trình Nghiệp Vụ
1.1. Quy trình nghiệp vụ là gì?
Quy trình nghiệp vụ (business process) là chuỗi các hoạt động, công việc, hoặc bước thực hiện được sắp xếp theo một trình tự logic, nhằm đạt được một mục tiêu kinh doanh cụ thể. Mỗi bước trong quy trình thường có:
Có thể bạn quan tâm: Cách Vẽ Plants Vs Zombies 2: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Những Bức Tranh Đầy Sắc Màu
- Nhân sự thực hiện (ai thực hiện)
- Dữ liệu đầu vào (cần gì để bắt đầu)
- Kết quả đầu ra (sản phẩm hoặc thông tin tạo ra)
- Tiêu chuẩn chất lượng (độ chính xác, thời gian hoàn thành)
1.2. Tại sao cần vẽ quy trình nghiệp vụ?
- Giao tiếp rõ ràng: Sơ đồ giúp mọi người trong tổ chức hiểu nhanh cách công việc diễn ra.
- Phát hiện nút thắt: Khi nhìn vào luồng công việc, ta dễ dàng nhận ra các bước dư thừa hoặc gây tắc nghẽn.
- Chuẩn hoá: Đảm bảo mọi nhân viên thực hiện theo cùng một chuẩn mực.
- Đào tạo: Người mới vào có thể học nhanh thông qua sơ đồ.
- Kiểm soát và cải tiến: Dễ dàng đo lường, đánh giá và tối ưu hoá quy trình.
2. Các Loại Biểu Đồ Quy Trình Nghiệp Vụ Phổ Biến
| Loại biểu đồ | Đặc điểm | Khi dùng |
|---|---|---|
| Flowchart (Sơ đồ luồng) | Sử dụng ký hiệu đơn giản (hình chữ nhật, kim cương, mũi tên). | Quy trình đơn giản, không yêu cầu mô tả chi tiết về vai trò. |
| BPMN (Business Process Model and Notation) | Tiêu chuẩn quốc tế, ký hiệu phong phú (Task, Sub‑Process, Gateway, Event). | Quy trình phức tạp, cần mô tả vai trò, hệ thống, sự kiện. |
| Swimlane Diagram (Sơ đồ băng chuyền) | Chia thành các “lane” (dòng) theo phòng ban, vai trò hoặc hệ thống. | Khi muốn làm nổi bật trách nhiệm của từng bên. |
| Value Stream Mapping (VSM) | Tập trung vào dòng giá trị, thời gian chờ, thời gian thực hiện. | Áp dụng trong Lean, tối ưu hoá thời gian và loại bỏ lãng phí. |
| UML Activity Diagram | Dùng trong phân tích hệ thống phần mềm. | Khi quy trình liên quan tới phát triển phần mềm. |
Trong phần tiếp theo, chúng ta sẽ tập trung vào BPMN và Swimlane Diagram vì chúng phù hợp với hầu hết các doanh nghiệp vừa và lớn.
3. Bước Đầu Tiên: Xác Định Mục Tiêu Và Phạm Vi
3.1. Đặt câu hỏi nền tảng
- Mục tiêu của quy trình là gì? (ví dụ: xử lý đơn hàng, duyệt chi phí, tuyển dụng nhân sự)
- Ai là người thực hiện? (các bộ phận, vai trò, hệ thống hỗ trợ)
- Kết quả mong muốn? (độ chính xác, thời gian hoàn thành, chi phí)
- Các ràng buộc? (pháp lý, tiêu chuẩn nội bộ, công nghệ)
3.2. Định nghĩa phạm vi (Scope)
Có thể bạn quan tâm: Cách Vẽ Phối Cảnh Căn Phòng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- In‑Scope: Các hoạt động, tài liệu, hệ thống sẽ được mô tả.
- Out‑Scope: Những phần không nằm trong sơ đồ hiện tại (có thể là các quy trình phụ hoặc liên quan tới bộ phận khác).
Việc xác định phạm vi rõ ràng giúp tránh việc “vẽ quá rộng” gây khó hiểu và giảm thiểu việc lặp lại công việc.
4. Thu Thập Thông Tin – “Giải Mã Quy Trình”
4.1. Phương pháp thu thập
| Phương pháp | Mô tả | Khi nào áp dụng |
|---|---|---|
| Phỏng vấn cá nhân | Gặp gỡ từng người thực hiện, ghi lại chi tiết các bước. | Khi quy trình có ít người tham gia hoặc cần hiểu sâu. |
| Nhóm tập trung (focus group) | Thảo luận nhóm, thu thập ý kiến chung. | Khi quy trình liên quan tới nhiều bộ phận. |
| Quan sát thực tế (shadowing) | Theo dõi người thực hiện trong suốt một chu kỳ. | Khi quy trình có yếu tố thực hành cao, khó mô tả bằng lời. |
| Tài liệu hiện có | SOP, tài liệu hướng dẫn, biểu mẫu. | Khi đã có tài liệu nhưng cần cập nhật hoặc chuẩn hoá. |
| Phân tích hệ thống | Kiểm tra log, dữ liệu hệ thống, workflow tự động. | Khi quy trình liên quan tới phần mềm, ERP, CRM. |
4.2. Ghi chép chi tiết
- Tên bước (verb + object, ví dụ: “Kiểm tra tồn kho”)
- Người thực hiện (role, không phải tên cá nhân)
- Input & Output (tài liệu, dữ liệu)
- Thời gian thực hiện (cycle time)
- Tiêu chuẩn/điều kiện quyết định (ví dụ: “Nếu tồn kho < 10, chuyển sang đặt hàng”)
5. Lựa Chọn Ký Hiệu Và Phương Pháp Vẽ
5.1. Ký hiệu BPMN cơ bản
Có thể bạn quan tâm: Cách Vẽ Phố Cổ Hà Nội: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
| Ký hiệu | Tên | Mô tả |
|---|---|---|
| Ø (Circle) | Event | Bắt đầu, kết thúc, hoặc xảy ra trong quá trình. |
| ▭ (Rounded Rectangle) | Task | Hoạt động công việc. |
| ◇ (Diamond) | Gateway | Điểm quyết định, chia nhánh hoặc hợp nhất. |
| ⇢ (Arrow) | Sequence Flow | Dòng chảy của quy trình. |
| ⊕ (Plus inside circle) | Sub‑Process | Quy trình con, có thể mở rộng ra sơ đồ chi tiết. |
| ⎔ (Pool) | Pool | Đại diện một tổ chức hoặc hệ thống. |
| ║ (Lane) | Lane | Vai trò, phòng ban trong pool. |
5.2. Quy tắc thiết kế
- Đơn giản hoá: Mỗi task chỉ thực hiện một hành động.
- Sắp xếp từ trên xuống dưới hoặc từ trái sang phải: Đảm bảo luồng đọc tự nhiên.
- Sử dụng gateway hợp lý: Exclusive (XOR) cho quyết định “hoặc”, Inclusive (OR) cho “hoặc cả”, Parallel (AND) cho đồng thời.
- Đánh số bước (optional): Giúp tham chiếu nhanh trong tài liệu mô tả.
- Màu sắc: Dùng màu để phân biệt vai trò hoặc mức độ ưu tiên, nhưng không lạm dụng (đảm bảo in đen‑trắng vẫn dễ đọc).
6. Thực Hành Vẽ Quy Trình – Bước Đột Phá
6.1. Ví dụ thực tế: Quy trình Xử Lý Đơn Hàng Online
6.1.1. Xác định phạm vi
- In‑Scope: Nhận đơn, kiểm tra tồn kho, xác nhận thanh toán, đóng gói, giao hàng.
- Out‑Scope: Hoạt động hậu mãi, bảo hành.
6.1.2. Thu thập thông tin
| Bước | Vai trò | Input | Output | Thời gian |
|---|---|---|---|---|
| 1. Nhận đơn | Customer Service | Đơn hàng qua website | Đơn hàng trong hệ thống | 2 phút |
| 2. Kiểm tra tồn kho | Warehouse Staff | Mã sản phẩm | Kết quả “còn” hoặc “hết” | 1 phút |
| 3. Xác nhận thanh toán | Finance | Thông tin thanh toán | Xác nhận thanh toán | 3 phút |
| 4. Đóng gói | Warehouse Staff | Sản phẩm, phiếu giao | Gói hàng | 5 phút |
| 5. Giao hàng | Logistics | Gói hàng | Mã vận đơn, thông báo khách | 10‑30 phút (tùy khu vực) |
6.1.3. Vẽ sơ đồ (BPMN)
- Start Event: “Đơn hàng mới nhận”.
- Task: “Nhập thông tin đơn hàng” (Customer Service).
- Gateway (XOR): Kiểm tra tồn kho → “Còn hàng” → tiếp tục; “Hết hàng” → “Thông báo khách hàng” → End.
- Task: “Xác nhận thanh toán” (Finance).
- Gateway (XOR): Thanh toán thành công → tiếp tục; Thất bại → “Yêu cầu khách thanh toán lại” → End.
- Task: “Đóng gói” (Warehouse).
- Task: “Giao hàng” (Logistics).
- End Event: “Đơn hàng hoàn tất”.
Lưu ý: Khi vẽ, đặt các lane cho từng bộ phận (Customer Service, Warehouse, Finance, Logistics) để minh bạch trách nhiệm.

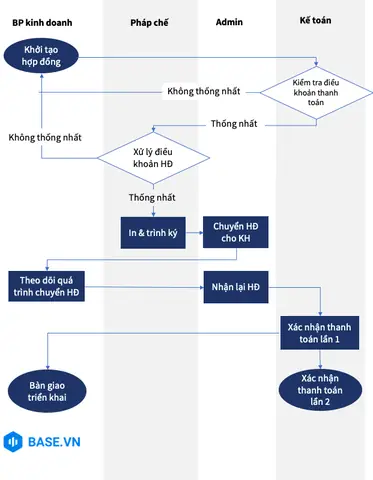

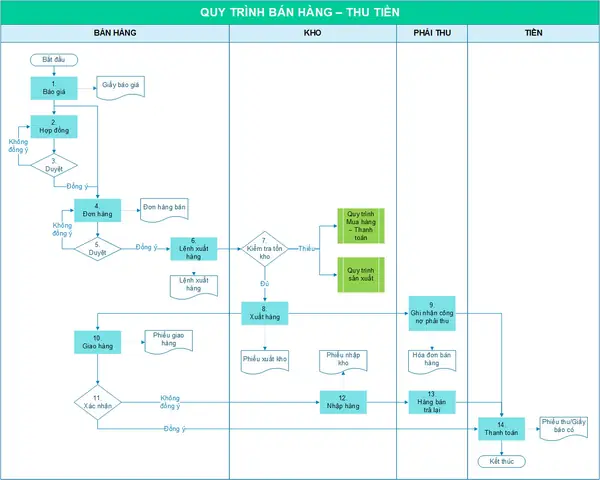

6.2. Sử dụng Swimlane cho quy trình đa bộ phận
Swimlane giúp người xem nhanh chóng nhận ra “ai làm gì”. Ví dụ:
+----------------+----------------+----------------+----------------+
| Customer Service | Warehouse | Finance | Logistics |
+----------------+----------------+----------------+----------------+
| Nhận đơn | | | |
| → Nhập đơn | | | |
| | Kiểm tra tồn | | |
| | → Còn hàng? | | |
| | | Xác nhận TT | |
| | | | Đóng gói |
| | | | → Giao hàng |
+----------------+----------------+----------------+----------------+
7. Công Cụ Hỗ Trợ Vẽ Quy Trình
Có thể bạn quan tâm: Cách Vẽ Phật A Di Đà: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
| Công cụ | Loại | Ưu điểm | Nhược điểm | Giá |
|---|---|---|---|---|
| Microsoft Visio | Flowchart, BPMN, Swimlane | Tích hợp Office, mẫu đa dạng | Đắt, không web‑based | 299 USD/năm |
| Lucidchart | Cloud BPMN, Swimlane | Dễ cộng tác, drag‑drop, tích hợp G Suite | Giới hạn bản miễn phí | $7‑20/user/tháng |
| Bizagi Modeler | BPMN | Miễn phí, chuẩn BPMN 2.0, export PDF/HTML | Giao diện hơi cũ | Free |
| draw.io (diagrams.net) | Flowchart, BPMN | Miễn phí, chạy offline, tích hợp Google Drive | Không có tính năng mô phỏng | Free |
| ARIS Express | BPMN, Value Stream | Công cụ mạnh cho phân tích | Học curve cao | Free (phiên bản trả phí có thêm tính năng) |
| Camunda Modeler | BPMN, DMN | Dùng cho triển khai workflow tự động | Cần kiến thức kỹ thuật | Free |
Lời khuyên: Đối với doanh nghiệp vừa và nhỏ, Lucidchart hoặc draw.io là lựa chọn nhanh chóng, tiết kiệm chi phí. Đối với dự án lớn, cần tính năng mô phỏng và tích hợp hệ thống, Bizagi hoặc Camunda là phù hợp.
8. Kiểm Tra, Đánh Giá Và Cải Tiến Quy Trình
8.1. Kiểm tra tính hợp lý (Validation)
- Đúng logic: Mỗi đường đi phải có một Start và End, không có vòng lặp vô hạn (trừ khi có mục đích lặp lại và có điều kiện dừng).
- Không rỗng: Mỗi gateway phải có ít nhất 2 nhánh.
- Đúng vai trò: Nhiệm vụ được gán cho đúng lane.
- Dễ hiểu: Người mới không cần giải thích quá 5 phút để hiểu sơ đồ.
8.2. Đánh giá KPI quy trình
| KPI | Định nghĩa | Cách đo |
|---|---|---|
| Cycle Time | Thời gian hoàn thành một vòng quy trình | Thời gian từ Start đến End |
| Error Rate | Tỷ lệ lỗi/sự cố | Số lỗi / số lần thực hiện |
| Cost per Transaction | Chi phí trung bình cho mỗi giao dịch | Tổng chi phí / số giao dịch |
| Throughput | Số lượng giao dịch hoàn thành trong một khoảng thời gian | Đơn vị/giờ, ngày |
| Customer Satisfaction | Mức độ hài lòng khách hàng | Survey, NPS |
8.3. Phương pháp cải tiến
- Kaizen: Cải tiến liên tục, thu thập ý kiến nhân viên mỗi tháng.
- Lean: Loại bỏ các bước không tạo giá trị (muda).
- Six Sigma: Sử dụng DMAIC (Define, Measure, Analyze, Improve, Control) để giảm biến thể.
9. Tài Liệu Hỗ Trợ & Bảo Trì Quy Trình
- SOP (Standard Operating Procedure): Tài liệu chi tiết mô tả từng bước, kèm mẫu biểu mẫu, checklist.
- RACI Matrix: Xác định Responsible, Accountable, Consulted, Informed cho mỗi bước.
- Version Control: Ghi lại ngày, người cập nhật, mô tả thay đổi (sử dụng SharePoint, Confluence).
- Training Materials: Video hướng dẫn, bài test, workshop thực hành.
- Audit Trail: Ghi nhận thay đổi, người thực hiện để đáp ứng yêu cầu kiểm toán.
10. Các Sai Lầm Thường Gặp Khi Vẽ Quy Trình Và Cách Tránh
| Sai lầm | Hậu quả | Giải pháp |
|---|---|---|
| Quá chi tiết (over‑detail) | Sơ đồ rối, khó đọc | Tập trung vào các milestones; dùng sub‑process cho chi tiết. |
| Thiếu gateway | Không thể mô tả quyết định, gây nhầm lẫn | Xác định mọi điểm quyết định, dùng XOR/AND phù hợp. |
| Không gán lane | Không rõ trách nhiệm | Luôn tạo lane cho mỗi bộ phận/role. |
| Sử dụng ký hiệu không chuẩn | Khó hiểu đối với người mới | Tuân thủ BPMN chuẩn, hoặc ít nhất giải thích ký hiệu trong legend. |
| Không cập nhật | Quy trình lỗi thời, gây lỗi thực thi | Đặt người chịu trách nhiệm cập nhật định kỳ (hàng quý). |
| Làm sơ đồ trên giấy rồi không chuyển sang phần mềm | Khó chia sẻ, mất version | Ngay sau khi phác thảo, chuyển sang công cụ số và lưu trữ trung tâm. |
11. Kết Luận
Việc vẽ quy trình nghiệp vụ không chỉ là một hoạt động thiết kế đồ họa mà còn là quá trình phân tích, chuẩn hoá và cải tiến cách doanh nghiệp thực hiện công việc. Khi thực hiện đúng các bước:
- Xác định mục tiêu và phạm vi – giúp tập trung vào giá trị thực.
- Thu thập thông tin chi tiết – đảm bảo sơ đồ phản ánh đúng thực tế.
- Lựa chọn ký hiệu và công cụ phù hợp – tạo ra sơ đồ dễ hiểu, chuẩn hoá.
- Thiết kế rõ ràng, logic – giảm nhầm lẫn, tăng tính truyền đạt.
- Kiểm tra, đo lường và cải tiến liên tục – biến quy trình thành công cụ tăng năng suất.
Bằng cách áp dụng các nguyên tắc và kỹ thuật trong bài viết này, bạn sẽ có thể tạo ra những biểu đồ quy trình nghiệp vụ không chỉ đẹp mắt mà còn thực sự hữu ích, hỗ trợ doanh nghiệp đạt được các mục tiêu chiến lược, giảm chi phí và nâng cao trải nghiệm khách hàng.
Hãy bắt tay vào đánh giá quy trình hiện tại của bạn, lập kế hoạch vẽ sơ đồ và đưa vào thực tiễn ngay hôm nay. Thành công không đến từ may mắn mà từ sự chuẩn bị kỹ lưỡng và cải tiến không ngừng – và việc vẽ quy trình nghiệp vụ chính là nền tảng vững chắc cho hành trình đó.
