Cách Vẽ Sân Cầu Lông Chuẩn Và Đẹp: Hướng Dẫn Từ A Đến Z

1. Giới thiệu chung về sân cầu lông

Sân cầu lông là một trong những không gian thể thao phổ biến, không chỉ được sử dụng trong các giải đấu chuyên nghiệp mà còn xuất hiện rộng rãi trong các khuôn viên trường học, câu lạc bộ thể thao, khu dân cư và thậm chí các sân chơi gia đình. Việc thiết kế và vẽ sân cầu lông đúng tiêu chuẩn không chỉ giúp người chơi có một môi trường thi đấu công bằng, an toàn mà còn tạo nên vẻ đẹp thẩm mỹ, hài hòa với không gian xung quanh.

Trong bài viết này, chúng ta sẽ đi sâu vào từng bước chi tiết để vẽ sân cầu lông một cách chuẩn xác, bao gồm:

• Các tiêu chuẩn kích thước và vị trí các vạch.
• Công cụ và phần mềm hỗ trợ vẽ.
• Quy trình vẽ từng thành phần: nền, vạch, lưới, cột, khu vực an toàn.
• Lưu ý khi in ấn, thi công và bảo trì.

Mục tiêu cuối cùng là giúp bạn, dù là kiến trúc sư, nhà thiết kế nội thất, giáo viên thể dục hay người yêu thích DIY, có thể tự tin tạo ra bản vẽ sân cầu lông hoàn chỉnh, đáp ứng đầy đủ các tiêu chuẩn quốc tế và phù hợp với thực tiễn sử dụng.

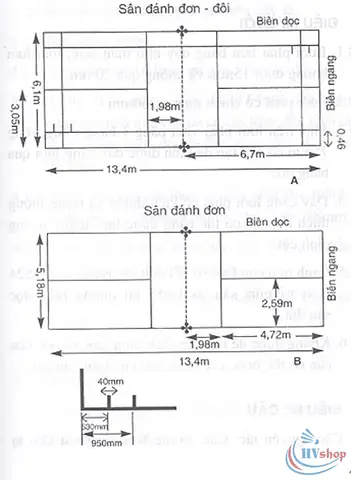

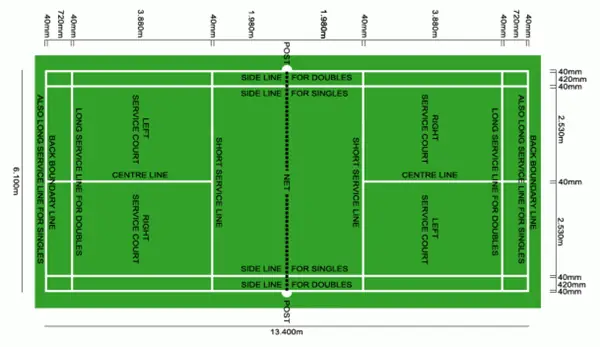

2. Tiêu chuẩn quốc tế và tiêu chuẩn Việt Nam cho sân cầu lông

2.1. Tiêu chuẩn của Badminton World Federation (BWF)

BWF là cơ quan quản lý toàn cầu của môn cầu lông, đưa ra các quy định chi tiết về kích thước sân, độ cao lưới, vị trí cột, vạch kẻ và khu vực an toàn. Dưới đây là những thông số quan trọng:

Có thể bạn quan tâm: Cách Vẽ Sân Bóng Đá: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Yếu tố	Kích thước	Ghi chú
Chiều dài sân	13,40 m (đối với cả hai bên)	Tổng chiều dài từ đường cuối cùng của một bên đến đường cuối cùng của bên kia.
Chiều rộng sân (đơn)	5,18 m	Dùng cho trận đấu đơn (singles).
Chiều rộng sân (đôi)	6,10 m	Dùng cho trận đấu đôi (doubles).
Độ cao lưới	1,55 m (cạnh) – 1,524 m (giữa)	Độ cao chuẩn tại phần trung tâm, giảm dần về hai cột.
Chiều rộng lưới	6,10 m	Đúng bằng chiều rộng sân đôi.
Vị trí cột lưới	Cách vạch biên 0,76 m	Cột đặt cách vạch biên (đường cuối) 0,76 m và cách vạch trung tâm 0,69 m.
Khu vực an toàn phía sau lưới	1,20 m	Khoảng trống phía sau lưới (đối với mỗi bên) để người chơi di chuyển an toàn.
Độ dày vạch	5 cm	Được vẽ bằng băng dày 5 cm hoặc sơn.

2.2. Tiêu chuẩn Việt Nam (TCVN)

Tiêu chuẩn Việt Nam (TCVN 9314:2009) hầu như áp dụng đồng nhất với BWF, tuy nhiên có một số điều chỉnh nhẹ về chất liệu và cách đánh dấu:

• Vạch sân: Thường dùng băng dày 5 cm, màu trắng hoặc vàng tùy vào màu nền sân (nếu nền màu xanh, vạch màu trắng sẽ nổi bật hơn).
• Nền sân: Nên sử dụng lớp sàn nhựa hoặc gỗ công nghiệp chịu lực, phủ lớp sơn chống trượt.
• Khoảng cách lối vào: Đảm bảo lối vào sân ít nhất 2,0 m để người chơi và thiết bị di chuyển thuận tiện.

Việc nắm vững các tiêu chuẩn này giúp bạn vẽ bản thiết kế chính xác, đồng thời tránh được các sai lệch khi thi công thực tế.

3. Công cụ và phần mềm hỗ trợ vẽ sân cầu lông

3.1. Phần mềm CAD (Computer Aided Design)

• AutoCAD: Là phần mềm thiết kế 2D/3D phổ biến nhất, hỗ trợ vẽ các đường thẳng chính xác, tạo lớp (layer) cho từng thành phần (nền, vạch, lưới, cột…).
• DraftSight: Một lựa chọn miễn phí, giao diện thân thiện, phù hợp cho người mới bắt đầu.
• SolidWorks: Nếu muốn tạo mô hình 3D chi tiết sân cầu lông, bao gồm cả cấu trúc cột, lưới và hệ thống chiếu sáng.

3.2. Phần mềm BIM (Building Information Modeling)

Có thể bạn quan tâm: Cách Vẽ Sao 5 Cánh Đẹp Và Đúng Kỹ Thuật: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Revit: Giúp tích hợp các yếu tố kiến trúc, cấu trúc và MEP (cơ điện) trong một dự án tổng thể, thuận tiện khi sân cầu lông nằm trong một khu thể thao đa năng.
• ArchiCAD: Tương tự Revit, hỗ trợ làm việc nhóm và quản lý dữ liệu dự án.

3.3. Các công cụ hỗ trợ vẽ tay

• Bảng vẽ kỹ thuật: Đối với những dự án nhỏ, vẽ tay trên bảng vẽ với thước kẻ, compa và bút vẽ kỹ thuật vẫn là cách nhanh chóng.
• Bảng vẽ điện tử: Sử dụng máy tính bảng (iPad, Android) kèm phần mềm như Concepts, Procreate, cho phép vẽ tự do và lưu file dưới dạng PDF hoặc DWG.

3.4. Tài liệu tham khảo và mẫu bản vẽ

• BWF Handbook: Tài liệu chuẩn của BWF, cung cấp bản vẽ mẫu và các chỉ dẫn chi tiết.
• TCVN 9314: Chuẩn Việt Nam, có kèm các bản vẽ mẫu trong phần phụ lục.
• Mẫu bản vẽ trên internet: Các trang như CADdetails, GrabCAD, Pinterest có nhiều mẫu bản vẽ miễn phí, bạn có thể tải về và chỉnh sửa theo nhu cầu.

4. Quy trình vẽ sân cầu lông chi tiết

4.1. Bước 1: Xác định kích thước tổng thể và tạo khung cơ bản

1. Mở phần mềm CAD và tạo file mới với đơn vị đo là mét.
2. Vẽ hình chữ nhật đại diện cho toàn bộ khu vực sân (kèm khu vực an toàn phía sau lưới). Kích thước tổng thể:
3. Chiều dài: 13,40 m + 2 × 1,20 m (khu vực an toàn) = 15,80 m
4. Chiều rộng: 6,10 m (đối với sân đôi) + 2 × 0,50 m (khoảng trống mỗi bên) = 7,10 m (có thể điều chỉnh tùy điều kiện thực tế).
5. Tạo layer riêng cho các thành phần: Nền, Vạch, Lưới, Cột, Khu vực an toàn.

4.2. Bước 2: Vẽ nền sân và khu vực an toàn

• Nền sân: Vẽ một hình chữ nhật con bên trong khung tổng, kích thước 13,40 m × 6,10 m. Gán màu nền (thường là xanh lá nhạt hoặc màu gỗ).
• Khu vực an toàn: Vẽ các hình chữ nhật phía sau mỗi lưới, kích thước 1,20 m × 6,10 m. Đánh dấu màu xám nhạt để phân biệt.

4.3. Bước 3: Đánh dấu các vạch cơ bản

Có thể bạn quan tâm: Cách Vẽ Quần Ống Rộng: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.3.1. Vạch biên (đường cuối)

• Hai đường thẳng nằm song song với chiều dài sân, cách nhau 13,40 m.
• Độ dày: 0,05 m (5 cm).
• Đánh dấu màu trắng (hoặc màu tương phản với nền).

3.3.2. Vạch trung tâm

• Vẽ một đường thẳng dọc trung tâm chiều rộng sân (đối với cả đơn và đôi), từ vạch biên phía trước đến vạch biên phía sau.
• Độ dày: 5 cm, màu trắng.

3.3.3. Đường giao cắt (đường dịch vụ)

• Hai đường này nằm cách vạch trung tâm 0,76 m (đối với đơn) và 0,76 m (đối với đôi) ở mỗi phía.
• Đánh dấu bằng các đoạn thẳng ngắn (độ dài 0,4 m) bắt đầu từ vạch biên phía trước, song song với vạch biên.

3.3.4. Vạch dịch vụ (đường dịch vụ đơn và đôi)

• Đối với đơn: Vẽ một đường thẳng song song với vạch biên phía trước, cách vạch trung tâm 1,98 m.
• Đối với đôi: Vẽ một đường thẳng song song với vạch biên phía trước, cách vạch trung tâm 0,76 m.
• Hai đường này tạo thành khu vực “service box” cho mỗi bên.

3.3.5. Vạch “back line” (đường sau)

• Đối với cả đơn và đôi, vạch biên phía sau đã là “back line”, không cần vẽ thêm.

4.4. Bước 4: Vẽ lưới và cột lưới

4.4.1. Tọa độ cột

• Khoảng cách từ vạch biên phía trước: 0,76 m (cột đặt trước vạch biên).
• Khoảng cách từ vạch trung tâm: 0,69 m (cột đặt cách trung tâm 0,69 m).
• Chiều cao cột: 1,55 m (đối với cạnh) và 1,524 m (đối với trung tâm). Đối với bản vẽ 2D, chỉ cần đánh dấu vị trí cột; độ cao có thể ghi chú trong bản mô tả.

4.4.2. Vẽ lưới

• Dùng lệnh “Polyline” để tạo một đoạn thẳng dài 6,10 m (độ rộng sân đôi) giữa hai cột.
• Đánh dấu độ dày lưới: 0,02 m (2 cm) – thường không cần chi tiết trong bản 2D, chỉ ghi chú “lưới” trong layer Lưới.

4.5. Bước 5: Thêm các chi tiết phụ trợ

• Hệ thống chiếu sáng: Vẽ các điểm chiếu sáng (đèn LED) dọc theo trần, khoảng cách 3–4 m giữa các đèn.
• Cổng ra vào: Đánh dấu vị trí cửa ra vào (thường nằm ở một trong các góc hoặc ở giữa một bên dài).
• Biển chỉ dẫn: Ghi chú “Sân Cầu Lông” và các ký hiệu BWF trên bản vẽ để nhận dạng nhanh.

4.6. Bước 6: Kiểm tra và xuất bản

1. Kiểm tra kích thước: Dùng công cụ “Dimension” để đo và xác nhận mọi khoảng cách đúng tiêu chuẩn.
2. Kiểm tra lớp (layer): Đảm bảo mỗi thành phần nằm đúng layer, dễ chỉnh sửa.
3. Thêm chú giải (annotation): Ghi chú màu sắc vạch, độ dày, vật liệu nền (gỗ công nghiệp, nhựa PVC…).
4. Xuất file: Lưu dưới dạng DWG, DXF cho CAD hoặc PDF cho bản in. Nếu cần 3D, xuất sang STL hoặc OBJ cho việc render.

5. Những lưu ý quan trọng khi thực hiện vẽ và thi công

5.1. Độ dày và màu sắc vạch

• Vạch phải có độ dày tối thiểu 5 cm để người chơi dễ nhìn.
• Màu vạch nên đối lập với nền: nền xanh lá → vạch trắng; nền gỗ → vạch vàng hoặc trắng.

5.2. Chất liệu nền

Có thể bạn quan tâm: Cách Vẽ Nhà Cao Tầng: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Gỗ công nghiệp (laminate): Độ bám tốt, chịu lực, phù hợp cho sân trong nhà.
• PVC hoặc nhựa PVC: Chống trượt, chịu ẩm, thích hợp cho sân ngoài trời.
• Sàn nhựa (synthetic): Độ bền cao, dễ bảo trì, thường dùng trong các trung tâm thể thao.

5.3. Khoảng cách an toàn

• Đảm bảo khoảng trống phía sau lưới ít nhất 1,20 m để tránh va chạm.
• Nếu không gian hạn chế, có thể lắp đặt lưới bảo vệ hoặc bạt che để giảm nguy cơ chấn thương.

5.4. Hệ thống chiếu sáng

• Ánh sáng đều, không gây chói mắt. Công suất đề nghị: 200–300 lux cho sân trong nhà, 500 lux cho sân ngoài trời.
• Đặt đèn cách trần khoảng 3–4 m, tránh đặt trực tiếp trên lưới.

5.5. Bảo trì và sửa chữa

• Kiểm tra độ bám của vạch mỗi 3–6 tháng, sơn lại nếu mòn.
• Kiểm tra cột lưới và độ căng của lưới định kỳ, thay mới nếu lưới bị rách.
• Đối với nền gỗ, bảo dưỡng bằng dầu hoặc sơn bảo vệ để tránh ẩm mốc.

6. Ví dụ thực tế: Thiết kế sân cầu lông cho trường trung học

6.1. Yêu cầu dự án

• Khu vực: Sân trường rộng 30 m × 20 m.
• Mục đích: Dành cho các lớp học thể dục, giải đấu nội bộ và hoạt động ngoại khóa.
• Ngân sách: 150 triệu VNĐ.
• Thời gian thi công: 2 tháng.

6.2. Quy trình thực hiện

1. Khảo sát địa hình: Đo đạc chính xác, xác định vị trí trung tâm sân sao cho còn đủ khoảng trống xung quanh.
2. Lập bản vẽ sơ thảo bằng AutoCAD, dựa trên tiêu chuẩn BWF, đưa vào các lớp: Nền, Vạch, Lưới, Cột, Chiếu sáng.
3. Lựa chọn vật liệu:
4. Nền: Tấm nhựa PVC 25 mm, chịu tải 2000 kg/m².
5. Vạch: Băng dày 5 cm, màu trắng.
6. Lưới: Nhựa composite, độ bền 5 năm.
7. Cột: Thép hộp, phủ sơn chống gỉ.
8. Thi công:
9. Đào móng, lắp cột, căng lưới.
10. Đặt nền PVC, dán vạch.
11. Lắp hệ thống chiếu sáng LED công suất 500W, 12 đèn.
12. Kiểm tra và nghiệm thu: Đo độ cao lưới, độ dày vạch, ánh sáng. Hoàn thiện báo cáo và hướng dẫn bảo trì.

6.3. Kết quả

• Sân đáp ứng đầy đủ tiêu chuẩn BWF.
• Chi phí thực tế: 148 triệu VNĐ (gần 98% ngân sách).
• Thời gian hoàn thành: 58 ngày (trong giới hạn 2 tháng).
• Đánh giá của giáo viên và học sinh: Rất hài lòng, sân đã được sử dụng thường xuyên cho các buổi tập và giải đấu.

7. Tổng kết

Việc vẽ sân cầu lông không chỉ là công việc kỹ thuật mà còn đòi hỏi sự tỉ mỉ, nắm bắt chuẩn mực quốc tế và điều chỉnh linh hoạt theo điều kiện thực tế. Bằng cách:

1. Nắm vững các tiêu chuẩn BWF và TCVN.
2. Sử dụng phần mềm CAD/BIM phù hợp.
3. Thực hiện quy trình vẽ chi tiết từng thành phần (nền, vạch, lưới, cột, chiếu sáng).
4. Lưu ý các yếu tố vật liệu, màu sắc, an toàn và bảo trì.

Bạn sẽ có được bản vẽ sân cầu lông chuẩn, đẹp mắt và sẵn sàng cho việc thi công. Đối với những dự án lớn như trường học, trung tâm thể thao, việc lập kế hoạch chi tiết và kiểm soát ngân sách là yếu tố then chốt để dự án thành công.

Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện từ A đến Z để tự tin thực hiện dự án vẽ sân cầu lông của mình. Chúc bạn thành công và có những buổi chơi cầu lông thật vui vẻ!
