Cách Vẽ Sequence Diagram Uml: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

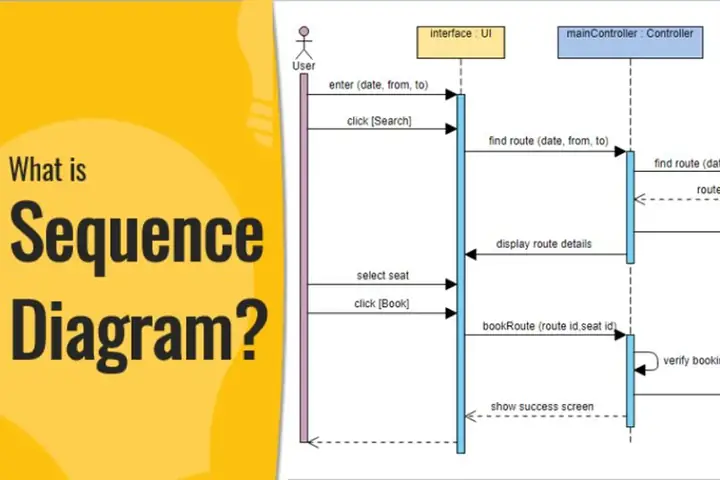

1. Giới thiệu chung về Sequence Diagram trong UML

Sequence Diagram (Sơ đồ tuần tự) là một trong những loại diagram quan trọng nhất trong Unified Modeling Language (UML). Nó giúp mô tả cách các đối tượng (objects) hoặc thành phần (components) tương tác với nhau theo thứ tự thời gian, thể hiện luồng thông tin và các tin nhắn (messages) được truyền qua lại. Khi thiết kế phần mềm, Sequence Diagram giúp các nhà phân tích, kiến trúc sư và lập trình viên:

• Hiểu rõ quy trình nghiệp vụ: Xác định các bước thực hiện, thứ tự thực hiện và các phụ thuộc.
• Giao tiếp hiệu quả: Trình bày ý tưởng một cách trực quan cho các bên liên quan (business, tester, developer).
• Kiểm tra tính nhất quán: So sánh với các diagram khác (use case, class diagram) để đảm bảo không có mâu thuẫn.
• Hỗ trợ code generation: Một số công cụ UML có khả năng sinh mã nguồn từ Sequence Diagram.

Trong phần này, chúng ta sẽ đi sâu vào cách vẽ Sequence Diagram một cách chi tiết, từ việc chuẩn bị, các ký hiệu cơ bản, quy tắc vẽ, cho đến các kỹ thuật nâng cao và các lưu ý thực tế.

2. Chuẩn bị trước khi vẽ Sequence Diagram

2.1. Xác định mục tiêu và phạm vi

Trước khi bắt tay vào vẽ, hãy trả lời các câu hỏi sau:

1. Mục tiêu của diagram là gì?
2. Mô tả một luồng nghiệp vụ (business process) cụ thể?
3. Phân tích một tính năng (feature) trong hệ thống?

4. Kiểm tra một trường hợp lỗi (error case)?

5. Phạm vi bao gồm những đối tượng nào?

6. Chỉ vẽ các đối tượng quan trọng (actors, controllers, services) hay bao gồm tất cả các lớp chi tiết?

7. Mức độ chi tiết cần thiết?

8. Đối với tài liệu thiết kế, có thể cần chi tiết sâu (các phương thức, tham số).
9. Đối với báo cáo nhanh, chỉ cần vẽ các bước chính.

2.2. Thu thập thông tin

• Use Case Diagram: Xác định các actor và các use case liên quan.
• Class Diagram: Hiểu cấu trúc lớp, các phương thức, thuộc tính.
• Business Process: Các tài liệu mô tả quy trình nghiệp vụ (flowchart, BPMN).
• Yêu cầu chức năng: Đọc kỹ các requirement để không bỏ sót bước quan trọng.

2.3. Chọn công cụ vẽ

Có rất nhiều công cụ hỗ trợ vẽ Sequence Diagram:

Công cụ	Đặc điểm	Phù hợp với
Microsoft Visio	Đa dạng mẫu, tích hợp Office	Doanh nghiệp lớn
StarUML	Mã nguồn mở, hỗ trợ nhiều loại diagram	Nhà phát triển độc lập
PlantUML	Dùng văn bản mô tả, sinh diagram tự động	CI/CD, tài liệu tự động
Lucidchart	Web-based, cộng tác thời gian thực	Nhóm làm việc từ xa
Draw.io (diagrams.net)	Miễn phí, tích hợp Google Drive	Dự án nhỏ, giáo dục

Nếu bạn muốn tự động hoá hoặc tích hợp vào pipeline, PlantUML là lựa chọn tốt nhất. Đối với người mới, Lucidchart hoặc Draw.io có giao diện kéo-thả trực quan.

Có thể bạn quan tâm: Cách Vẽ Sans Đơn Giản: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

3. Các thành phần và ký hiệu cơ bản của Sequence Diagram

3.1. Lifeline (đường sinh)

• Định nghĩa: Đường thẳng đứng đại diện cho thời gian tồn tại của một đối tượng trong quá trình thực thi.
• Ký hiệu: Một hình chữ nhật (object) ở đầu, kéo dài xuống dưới thành một đường thẳng dọc.
• Lưu ý: Lifeline có thể được đánh dấu bằng <<active>> nếu đối tượng đang thực hiện một hành động.

3.2. Actor (người dùng hoặc hệ thống bên ngoài)

• Định nghĩa: Thực thể bên ngoài hệ thống, thường là người dùng hoặc một hệ thống khác.
• Ký hiệu: Hình người (stick figure) hoặc một hình chữ nhật nếu là hệ thống.

3.3. Message (tin nhắn)

• Synchronous Message (đồng bộ): Đường mũi tên đầy, biểu thị gọi hàm và chờ trả về.
• Ký hiệu: -> (đầu mũi tên hướng tới đối tượng nhận).
• Asynchronous Message (bất đồng bộ): Đường mũi tên có mũi tên rẽ, không chờ trả về.
• Ký hiệu: --> hoặc ->> tùy công cụ.
• Return Message (trả về): Đường nét đứt, thường không ghi tên, hoặc ghi return.
• Create Message: Đánh dấu bằng mũi tên đầy, nhưng đối tượng nhận chưa tồn tại trước đó. Thường được biểu thị bằng một ký hiệu «create».
• Delete Message: Khi một đối tượng bị hủy, dùng ký hiệu «destroy» (đường thẳng chấm dứt bằng X).

3.4. Activation Bar (khung kích hoạt)

• Định nghĩa: Hình chữ nhật mỏng nằm dọc trên lifeline, biểu thị thời gian đối tượng đang thực hiện một hành động.
• Ký hiệu: Được vẽ tự động khi có synchronous message, nhưng có thể chỉnh sửa để biểu thị các khối logic.

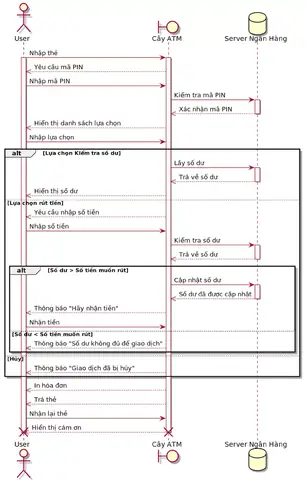

3.5. Combined Fragment (đoạn kết hợp)

Cho phép mô tả các cấu trúc điều khiển như:

• alt (alternatives): Nhánh lựa chọn (if/else).
• opt (optional): Nhánh tùy chọn (if).
• loop (vòng lặp).
• par (parallel): Các hành động đồng thời.
• break (điểm dừng).
• region (khối logic).

Mỗi fragment được bao quanh bởi một khung hình chữ nhật, với nhãn ở phía trên bên trái.

3.6. Interaction Use (ref)

Nếu một phần của Sequence Diagram được tái sử dụng trong nhiều nơi, bạn có thể dùng ref để trích dẫn một interaction khác, giảm độ phức tạp.

Có thể bạn quan tâm: Cách Vẽ Sakura Trong Naruto: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Ra Tác Phẩm Hoàn Hảo

4. Quy tắc vẽ Sequence Diagram

4.1. Thứ tự thời gian từ trên xuống dưới

• Nguyên tắc: Các tin nhắn xuất hiện ở vị trí cao hơn sẽ được thực thi trước.
• Thực hành: Khi vẽ, luôn giữ cho các lifeline thẳng đứng và các message di chuyển từ trên xuống dưới để tránh nhầm lẫn.

4.2. Đặt tên tin nhắn một cách rõ ràng

• Cú pháp: methodName(parameter1, parameter2) hoặc eventName.
• Tip: Nếu tin nhắn là một hành động nghiệp vụ, không cần ghi chi tiết phương thức, chỉ cần mô tả hành động (ví dụ: ValidateOrder).

4.3. Tránh quá tải thông tin

• Nguyên tắc 80/20: Chỉ vẽ những phần quan trọng chiếm 80% giá trị, bỏ qua 20% chi tiết không cần thiết.
• Kỹ thuật: Dùng ref hoặc sub-diagram để tách các phần phức tạp.

4.4. Sử dụng Combined Fragment đúng cách

• alt: Dùng khi có ít nhất hai nhánh (true/false). Mỗi nhánh cần có một operand (đánh dấu ---).
• loop: Đặt trong operand, ghi loop condition ở trên.
• par: Khi các tin nhắn thực hiện đồng thời, cần đặt dấu par và các operand tương ứng.

4.5. Ghi chú (Note)

• Ký hiệu: Hình chữ nhật gạch chéo hoặc hình băng dính.
• Mục đích: Giải thích, đưa thông tin bổ sung, cảnh báo.
• Vị trí: Gắn vào lifeline hoặc message bằng một đường dẫn ngắn.

5. Quy trình vẽ Sequence Diagram chi tiết

Bước 1: Xác định các actor và lifelines

Có thể bạn quan tâm: Cách Vẽ Rồng Đẹp Nhất: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Liệt kê các actor: Ví dụ, Customer, Web Browser, PaymentGateway.
2. Xác định các object: Ví dụ, OrderController, OrderService, InventoryRepository.
3. Sắp xếp thứ tự: Thông thường, actor đặt ở phía trái, các object phía phải theo luồng dữ liệu.

Bước 2: Vẽ lifelines

• Vẽ hình chữ nhật cho mỗi actor/object ở đầu.
• Kéo đường thẳng xuống dưới để tạo lifeline.

Bước 3: Thêm các tin nhắn

• Bắt đầu từ actor gửi tin nhắn đầu tiên (ví dụ: placeOrder()).
• Vẽ mũi tên đến object nhận, đặt tên tin nhắn.
• Đánh dấu activation bar trên lifeline nhận.

Bước 4: Xây dựng chuỗi tin nhắn tiếp theo

• Khi object nhận thực hiện một hành động nội bộ, vẽ tin nhắn tới object khác (ví dụ: OrderController gọi OrderService.validateOrder()).
• Lặp lại cho đến khi đạt đến return message hoặc end of process.

Bước 5: Thêm các fragment (if/loop)

• Nếu có điều kiện, chèn alt hoặc opt.
• Đặt các operand và di chuyển tin nhắn vào đúng khối.

Bước 6: Ghi chú và kiểm tra

• Thêm Note nếu cần giải thích chi tiết.
• Kiểm tra lại thứ tự thời gian, các activation bar, và tính hợp lý của các fragment.

Bước 7: Đánh giá và tối ưu

• Loại bỏ các lifeline không cần thiết.
• Đảm bảo diagram không quá dài (có thể chia thành nhiều diagram nếu quá 30-40 tin nhắn).
• Kiểm tra tính nhất quán với các diagram khác (class diagram, use case).

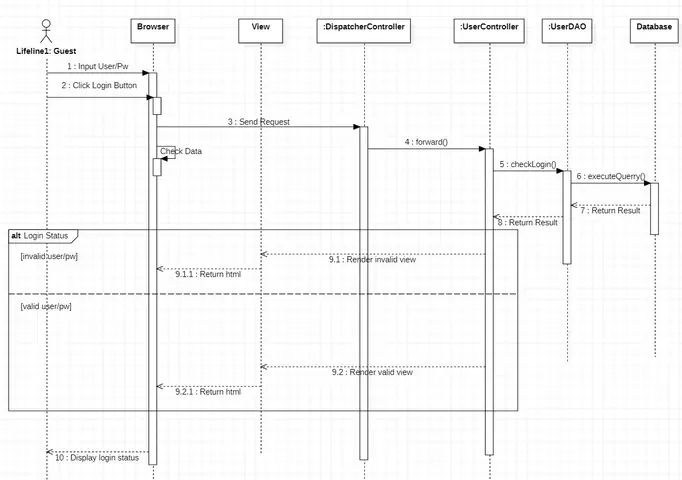

6. Ví dụ thực tế: Vẽ Sequence Diagram cho quy trình mua hàng online

Có thể bạn quan tâm: Cách Vẽ Rồng Việt Nam: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6.1. Mô tả nghiệp vụ

1. Khách hàng (Customer) đăng nhập và lựa chọn sản phẩm.
2. Thêm sản phẩm vào giỏ hàng.
3. Kiểm tra tồn kho.
4. Thanh toán qua PaymentGateway.
5. Gửi email xác nhận.

6.2. Các lifeline cần thiết

• Customer (actor)
• WebBrowser (actor)
• LoginController
• ProductController
• CartService
• InventoryService
• PaymentGateway
• EmailService

6.3. Sequence Diagram (bản tóm tắt)

Customer -> WebBrowser: open website
WebBrowser -> LoginController: login(username, password)
LoginController -> UserRepository: findUser()
UserRepository --> LoginController: User
LoginController --> WebBrowser: loginSuccess()
WebBrowser -> ProductController: viewProduct(productId)
ProductController -> InventoryService: checkStock(productId)
InventoryService --> ProductController: inStock
ProductController --> WebBrowser: displayProduct()
WebBrowser -> CartService: addToCart(productId, qty)
CartService -> InventoryService: reserveStock(productId, qty)
InventoryService --> CartService: reservationOk
CartService --> WebBrowser: addSuccess()
WebBrowser -> PaymentGateway: pay(orderInfo)
PaymentGateway --> WebBrowser: paymentResult
WebBrowser -> EmailService: sendConfirmation(email, orderId)
EmailService --> WebBrowser: emailSent
WebBrowser --> Customer: showOrderConfirmation()

6.4. Thêm các fragment

• alt cho kiểm tra tồn kho:
• checkStock trả về inStock hoặc outOfStock. Nếu outOfStock, hiển thị thông báo và kết thúc.
• loop cho việc thêm nhiều sản phẩm vào giỏ:
• loop while user adds items bao quanh các tin nhắn addToCart.

6.5. Kết quả

Diagram trên cho thấy rõ:

• Luồng thông tin từ khách hàng tới các thành phần backend.
• Các điểm quyết định (stock check) và các hành động bất đồng bộ (payment gateway).
• Các activation bar cho các service thực hiện công việc.

7. Kỹ thuật nâng cao

7.1. Sử dụng Async Message cho các hệ thống event-driven

Trong kiến trúc microservices, nhiều hành động diễn ra bất đồng bộ (Kafka, RabbitMQ). Khi vẽ:

• Dùng asynchronous message (-->) để biểu thị việc gửi event.
• Thêm ref hoặc interaction use để mô tả xử lý phía consumer.

7.2. Mô tả Exception Handling

• Khi một phương thức ném ngoại lệ, sử dụng alt với một operand cho exception.
• Hoặc vẽ một message dạng <<exception>> với màu đỏ để nhấn mạnh.

7.3. Tích hợp với State Diagram

Nếu một đối tượng có trạng thái phức tạp, bạn có thể:

• Gắn note chỉ ra trạng thái hiện tại.
• Sử dụng combined fragment par để mô tả các thay đổi trạng thái đồng thời.

7.4. Tối ưu hoá kích thước diagram

• Collapse lifelines: Khi một object không tham gia nhiều, có thể ẩn activation bar.
• Modularization: Tách các sub‑process vào diagram riêng, dùng ref để liên kết.
• Sử dụng màu sắc: Đánh dấu các tin nhắn quan trọng (ví dụ: màu xanh cho thành công, màu đỏ cho lỗi).

8. Lưu ý khi vẽ Sequence Diagram trong môi trường thực tế

1. Đồng bộ hoá với team: Đảm bảo mọi người trong dự án sử dụng cùng một chuẩn ký hiệu (UML 2.x) và cùng một công cụ để tránh không đồng nhất.
2. Phiên bản hóa: Khi diagram thay đổi, lưu lại phiên bản mới (Git, SVN) để theo dõi lịch sử.
3. Đánh giá độ phức tạp: Nếu diagram vượt quá 30‑40 tin nhắn, cân nhắc chia thành nhiều diagram (ví dụ: một diagram cho “checkout”, một cho “payment”).
4. Kiểm tra tính đầy đủ: Đối chiếu với requirement, kiểm tra xem mọi bước đã được mô tả chưa.
5. Định dạng tài liệu: Khi xuất ra PDF hoặc Word, giữ độ phân giải cao, tránh mất nét ký hiệu.
6. Đào tạo người mới: Cung cấp hướng dẫn ngắn gọn (cheat sheet) về ký hiệu và quy tắc để người mới nhanh chóng nắm bắt.

9. Các lỗi thường gặp và cách khắc phục

Lỗi	Mô tả	Cách khắc phục
Lifeline bị ngắt giữa chừng	Không có activation bar sau khi gửi tin nhắn.	Kiểm tra xem tin nhắn có phải là asynchronous không; nếu không, thêm activation.
Số lượng message quá nhiều	Diagram trở nên rối mắt.	Sử dụng ref hoặc tách thành sub‑diagram.
Không có dấu hiệu trả về	Người đọc không biết hàm trả về gì.	Thêm return message (đường đứt) hoặc note.
Nhầm lẫn giữa alt và opt	Dùng alt cho trường hợp chỉ có một nhánh.	Dùng opt cho một nhánh tùy chọn, alt cho ít nhất hai nhánh.
Không đồng nhất màu sắc	Màu sắc không có ý nghĩa.	Định nghĩa quy tắc màu (ví dụ: xanh – thành công; đỏ – lỗi).
Quên đánh dấu exception	Lỗi không được mô tả.	Thêm alt với operand exception và mô tả thông báo lỗi.

10. Tổng kết

Sequence Diagram là công cụ mạnh mẽ giúp chúng ta hình dung và truyền đạt cách các thành phần trong hệ thống tương tác theo thời gian. Việc vẽ đúng quy tắc, sắp xếp logic và đánh dấu rõ ràng không chỉ giúp giảm thiểu lỗi thiết kế mà còn tạo nền tảng vững chắc cho việc phát triển, kiểm thử và bảo trì phần mềm.

Trong bài viết này, chúng ta đã:

• Hiểu được khái niệm và tầm quan trọng của Sequence Diagram trong UML.
• Nắm vững các ký hiệu cơ bản: lifeline, actor, message, activation bar, combined fragment.
• Thực hiện quy trình vẽ từ chuẩn bị, xác định lifeline, thêm message, đến tối ưu hoá diagram.
• Xem xét ví dụ thực tế về quy trình mua hàng online, áp dụng các fragment và kỹ thuật nâng cao.
• Nắm bắt các kỹ thuật nâng cao như async message, exception handling, modularization.
• Biết cách tránh các lỗi phổ biến và duy trì chất lượng diagram trong dự án thực tế.

Hy vọng với hướng dẫn chi tiết này, bạn sẽ tự tin tạo ra các Sequence Diagram chuẩn, rõ ràng và hiệu quả, đồng thời nâng cao chất lượng thiết kế phần mềm của mình. Chúc bạn thành công trong việc áp dụng UML vào các dự án thực tế!
