Cách Vẽ Sơ Đồ Mạng Pert: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới Thiệu Tổng Quan Về PERT

1.1. PERT là gì?

PERT (Program Evaluation and Review Technique) là một phương pháp quản lý dự án được phát triển vào những năm 1950 bởi Hải quân Hoa Kỳ để quản lý các dự án phức tạp, có nhiều giai đoạn và phụ thuộc lẫn nhau. Mục tiêu chính của PERT là xác định thời gian tối thiểu cần thiết để hoàn thành dự án, đồng thời nhận diện các rủi ro và các điểm nút quan trọng (critical path) trong tiến trình thực hiện.

1.2. Lợi Ích Khi Sử Dụng Sơ Đồ PERT

• Dự báo thời gian chính xác hơn: Thông qua việc sử dụng ba ước lượng thời gian (optimistic, most likely, pessimistic) cho mỗi hoạt động, PERT giúp giảm thiểu sai lệch so với thực tế.
• Xác định đường đi quan trọng: Sơ đồ PERT cho phép dễ dàng nhận ra các hoạt động không thể trì hoãn mà vẫn ảnh hưởng tới thời gian tổng thể của dự án.
• Quản lý rủi ro: Bằng cách phân tích các kịch bản thời gian khác nhau, nhà quản lý có thể chuẩn bị các biện pháp dự phòng phù hợp.
• Giao tiếp hiệu quả: Sơ đồ PERT là một công cụ trực quan, giúp các thành viên trong dự án và các bên liên quan hiểu rõ tiến độ và mối liên hệ giữa các công việc.

2. Các Thành Phần Cơ Bản Của Sơ Đồ PERT

2.1. Hoạt Động (Activity)

Mỗi hoạt động là một công việc cụ thể cần thực hiện trong dự án, thường được ký hiệu bằng một đoạn thẳng (arrow) trong sơ đồ PERT. Mỗi hoạt động được gán ba ước lượng thời gian:

• Optimistic (O): Thời gian ngắn nhất có thể hoàn thành nếu mọi điều kiện thuận lợi.
• Most Likely (M): Thời gian trung bình, thường gặp nhất.
• Pessimistic (P): Thời gian dài nhất có thể nếu gặp khó khăn.

2.2. Sự Kiện (Event)

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Mạng Aon: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Sự kiện là các điểm nút (node) biểu thị sự bắt đầu hoặc kết thúc của một hoặc nhiều hoạt động. Trong sơ đồ PERT, các sự kiện thường được biểu diễn bằng hình tròn hoặc hình vuông và được đánh số (ví dụ: 0, 1, 2, …).

2.3. Đường Đi Quan Trọng (Critical Path)

Đây là chuỗi các hoạt động có tổng thời gian dài nhất, quyết định thời gian tổng thể của dự án. Bất kỳ sự trễ nào trên đường đi này đều làm trễ toàn bộ dự án.

2.4. Thời Gian Dự Kiến (Expected Time – TE)

Thời gian dự kiến cho mỗi hoạt động được tính bằng công thức:

TE = \frac{O + 4M + P}{6}

Công thức này cho phép cân bằng giữa các ước lượng khác nhau và suy ra một giá trị trung bình có độ tin cậy cao.

2.5. Độ Lệch Chuẩn (Standard Deviation – σ)

σ = \frac{P – O}{6}

Độ lệch chuẩn giúp đánh giá mức độ rủi ro và biến động thời gian của từng hoạt động.

3. Các Bước Thực Hiện Vẽ Sơ Đồ PERT

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Lớp Học: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Bước 1: Thu Thập Thông Tin Dự Án

• Xác định danh sách các công việc (activities). Liệt kê tất cả các công việc cần thực hiện, từ giai đoạn khởi đầu đến giai đoạn kết thúc.
• Xác định quan hệ phụ thuộc. Đánh dấu công việc nào phải hoàn thành trước khi công việc khác bắt đầu (precedence relationships).
• Thu thập ba ước lượng thời gian (O, M, P). Tham khảo kinh nghiệm, dữ liệu lịch sử hoặc phỏng vấn các chuyên gia để đưa ra các ước lượng hợp lý.

Bước 2: Tính Toán Thời Gian Dự Kiến (TE) và Độ Lệch Chuẩn (σ)

Áp dụng công thức trên cho mỗi hoạt động, ghi lại TE và σ trong bảng tính (Excel, Google Sheets…) để tiện theo dõi và tính toán sau này.

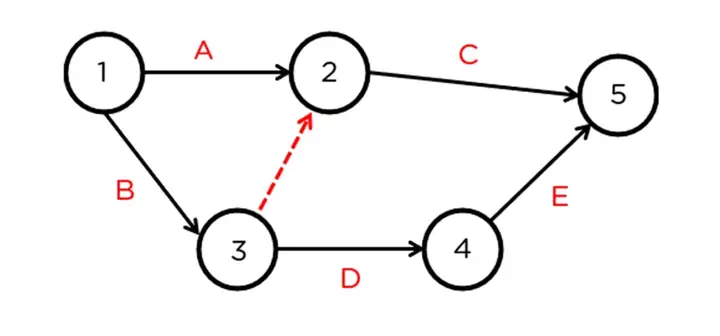

Bước 3: Vẽ Các Sự Kiện (Nodes)

• Đánh số các sự kiện bắt đầu từ 0 (điểm xuất phát) đến n (điểm kết thúc).
• Mỗi sự kiện đại diện cho thời điểm một hoặc nhiều hoạt động kết thúc hoặc bắt đầu.

Bước 4: Vẽ Các Hoạt Động (Arrows)

• Vẽ mũi tên từ sự kiện đầu (start node) tới sự kiện cuối (end node) cho mỗi hoạt động.
• Ghi TE (hoặc O, M, P nếu muốn hiển thị chi tiết) lên mũi tên để dễ dàng nhận diện.

Bước 5: Xác Định Thời Gian Sớm Nhất (Early Start – ES) và Thời Gian Muộn Nhất (Late Start – LS)

• Forward Pass (đi từ trái sang phải): Tính ES cho mỗi sự kiện bằng cách lấy giá trị lớn nhất của (ES của sự kiện trước + TE của hoạt động nối).
• Backward Pass (đi từ phải sang trái): Tính LS cho mỗi sự kiện bằng cách lấy giá trị nhỏ nhất của (LS của sự kiện sau – TE của hoạt động nối).

Bước 6: Tính Tổng Lưu Lượng (Float) cho Mỗi Hoạt Động

\text{Float} = LS – ES \quad (\text{hoặc}) \quad \text{Float} = \text{Late Finish} – \text{Early Finish}

• Float = 0 → Hoạt động nằm trên Critical Path.
• Float > 0 → Hoạt động không quan trọng, có thể trễ mà không ảnh hưởng tới thời gian tổng dự án.

Bước 7: Xác Định Critical Path

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Hình Tròn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đánh dấu các hoạt động có Float = 0. Chuỗi các hoạt động này tạo thành Critical Path.
• Ghi chú tổng thời gian của Critical Path – đây là thời gian tối thiểu để hoàn thành dự án.

Bước 8: Kiểm Tra và Hoàn Thiện Sơ Đồ

• Đảm bảo mọi hoạt động đã được nối đúng, không có vòng lặp vô lý.
• Kiểm tra lại các tính toán ES, LS, Float để chắc chắn không có sai sót.
• Thêm màu sắc hoặc ký hiệu để làm nổi bật Critical Path, các hoạt động rủi ro (có σ lớn), và các mốc thời gian quan trọng.

4. Công Cụ Hỗ Trợ Vẽ Sơ Đồ PERT

Công Cụ	Đặc Điểm	Ưu Điểm	Nhược Điểm
Microsoft Project	Tích hợp đầy đủ quản lý dự án, Gantt, PERT	Độ chính xác cao, hỗ trợ báo cáo	Giá phí, phức tạp cho người mới
Visio	Vẽ sơ đồ luồng, PERT, mạng	Giao diện trực quan, tích hợp Office	Không tính toán tự động TE/ES/LS
Lucidchart	Dùng web, cộng tác thời gian thực	Dễ chia sẻ, tích hợp Google Drive	Giới hạn tính năng tính toán
SmartDraw	Thư viện mẫu PERT	Nhanh chóng tạo sơ đồ	Chi phí bản quyền
Excel/Google Sheets	Tự tạo bảng tính + biểu đồ	Linh hoạt, không tốn phí	Cần kiến thức tính toán thủ công
OpenProject (Open-source)	Quản lý dự án, Gantt, PERT	Miễn phí, hỗ trợ cộng đồng	Giao diện không hiện đại bằng các phần mềm trả phí

Lời Khuyên Khi Chọn Công Cụ

• Dự án nhỏ, cá nhân: Excel hoặc Google Sheets kết hợp với các công cụ vẽ sơ đồ miễn phí (draw.io, Lucidchart) là đủ.
• Dự án trung bình đến lớn: Nên cân nhắc Microsoft Project hoặc OpenProject để có tính năng tự động tính toán và báo cáo chuyên sâu.
• Cộng tác nhóm: Chọn công cụ trực tuyến (Lucidchart, SmartDraw) để mọi thành viên có thể cập nhật đồng thời.

5. Ví Dụ Thực Tế: Vẽ Sơ Đồ PERT Cho Dự Án Thiết Kế Website

5.1. Bước 1: Xác Định Các Hoạt Động

Mã Hoạt Động	Mô Tả	O (ngày)	M (ngày)	P (ngày)
A	Thu thập yêu cầu khách hàng	2	3	5
B	Phân tích yêu cầu	3	4	6
C	Thiết kế giao diện	4	5	8
D	Lập trình front-end	5	7	10
E	Lập trình back-end	6	8	12
F	Kiểm thử chức năng	3	4	7
G	Triển khai lên server	1	2	3
H	Đào tạo người dùng	1	2	4

5.2. Bước 2: Tính TE và σ

TE = \frac{O + 4M + P}{6}

σ = \frac{P – O}{6}

Mã	TE (ngày)	σ (ngày)
A	(2+43+5)/6 = 3.5	(5-2)/6 = 0.5
B	(3+44+6)/6 = 4.5	(6-3)/6 = 0.5
C	(4+45+8)/6 = 5.5	(8-4)/6 = 0.67
D	(5+47+10)/6 = 7.5	(10-5)/6 = 0.83
E	(6+48+12)/6 = 8.5	(12-6)/6 = 1.0
F	(3+44+7)/6 = 4.5	(7-3)/6 = 0.67
G	(1+42+3)/6 = 2.0	(3-1)/6 = 0.33
H	(1+42+4)/6 = 2.33	(4-1)/6 = 0.5

5.3. Bước 3: Xác Định Quan Hệ Phụ Thuộc

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Gia Phả: Hướng Dẫn Chi Tiết Từ A Đến Z

• A → B → C → D
• B → E
• D → F
• E → F
• F → G → H

5.4. Bước 4: Vẽ Sơ Đồ (Mô Tả Văn Bản)

1. Node 0 (Start) → A → Node 1
2. Node 1 → B → Node 2
3. Node 2 → C → Node 3
4. Node 3 → D → Node 4
5. Node 2 → E → Node 5
6. Node 4 và Node 5 → F → Node 6
7. Node 6 → G → Node 7
8. Node 7 → H → Node 8 (End)

5.5. Bước 5: Tính ES, EF, LS, LF (Forward & Backward Pass)

Node	ES	EF (ES+TE)
0	0	0
1	3.5	3.5
2	8.0	12.5
3	13.5	19.0
4	21.0	28.5
5	16.5	25.0
6	28.5	33.0
7	33.0	35.0
8	35.0	37.33

(LS, LF được tính ngược lại, kết quả cuối cùng: các hoạt động A, B, C, D, F, G, H có Float = 0 → là Critical Path)

5.6. Kết Quả

• Critical Path: A → B → C → D → F → G → H
• Thời gian tối thiểu hoàn thành dự án: khoảng 37.33 ngày.
• Hoạt động có độ lệch chuẩn lớn nhất: E (σ = 1 ngày) → cần chú ý quản lý rủi ro.

6. Các Lưu Ý Khi Vẽ Sơ Đồ PERT Thực Tế

6.1. Đảm Bảo Độ Chính Xác Của Các Ước Lượng

• Tham khảo nhiều nguồn: Không chỉ dựa vào ý kiến cá nhân mà nên thu thập dữ liệu lịch sử và benchmark ngành.
• Cập nhật thường xuyên: Khi dự án tiến triển, các ước lượng có thể thay đổi; hãy cập nhật sơ đồ để phản ánh thực tế.

6.2. Tránh Over‑Complication

• Không tạo quá nhiều node vô nghĩa: Mỗi node nên biểu thị một mốc quan trọng, không phải từng giờ làm việc.
• Giữ sơ đồ sạch sẽ: Sử dụng màu sắc để phân biệt Critical Path, các hoạt động rủi ro và các hoạt động phụ.

6.3. Quản Lý Rủi Ro Dựa Trên σ

• Hoạt động có σ > 1 ngày (hoặc > 10% tổng thời gian) nên được xem xét lại, có thể chia thành các sub‑activity để giảm độ bất định.
• Xây dựng kế hoạch dự phòng: Dành thêm thời gian “buffer” cho các hoạt động có σ cao.

6.4. Kiểm Tra Độ Nhất Quán

• Kiểm tra chu kỳ (cycle): Đảm bảo không có vòng lặp khiến tiến độ không thể xác định.
• Kiểm tra tính liên tục: Mỗi node phải có ít nhất một đường vào (except start) và một đường ra (except end).

7. Ứng Dụng Thực Tiễn Của PERT Trong Các Lĩnh Vực

Lĩnh vực	Ứng dụng PERT	Lý do chọn PERT
Xây dựng	Lên kế hoạch thi công, quản lý các giai đoạn nền móng, kết cấu, hoàn thiện	Dự án có nhiều phụ thuộc chặt chẽ, thời gian không chắc chắn
Công nghệ thông tin	Phát triển phần mềm, triển khai hệ thống	Thời gian phát triển tính chất biến động, cần ước lượng rủi ro
Sản xuất	Lên kế hoạch sản xuất hàng loạt, lắp đặt dây chuyền	Các công đoạn phụ thuộc lẫn nhau, cần giảm thời gian chết
Nghiên cứu & phát triển	Dự án R&D, thí nghiệm	Độ không chắc chắn cao, yêu cầu dự báo chi tiết
Sự kiện	Tổ chức hội nghị, triển lãm	Nhiều hoạt động song song, thời gian chuẩn bị cần tính toán cẩn thận

8. Kết Luận

Vẽ sơ đồ mạng PERT không chỉ là một kỹ thuật vẽ biểu đồ mà còn là một quy trình toàn diện giúp nhà quản lý dự án:

1. Hiểu rõ cấu trúc công việc – biết công việc nào phụ thuộc vào công việc nào.
2. Đánh giá thời gian một cách khoa học – thông qua ba ước lượng và công thức trung bình.
3. Xác định đường đi quan trọng – nhận ra những hoạt động không thể trì hoãn.
4. Quản lý rủi ro – dựa vào độ lệch chuẩn và float để đưa ra các biện pháp dự phòng.
5. Giao tiếp và báo cáo – cung cấp một công cụ trực quan cho các bên liên quan.

Khi áp dụng đúng cách, PERT sẽ giúp giảm thiểu thời gian trễ, tối ưu nguồn lực và tăng khả năng thành công của dự án. Để đạt được hiệu quả tối đa, hãy:

• Thu thập dữ liệu chính xác và cập nhật thường xuyên.
• Sử dụng công cụ phù hợp với quy mô và tính chất dự án.
• Luôn kiểm tra lại các phép tính và cấu trúc sơ đồ để tránh lỗi logic.
• Theo dõi và điều chỉnh khi dự án tiến triển, đặc biệt với các hoạt động có độ lệch chuẩn cao.

Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn chi tiết, đầy đủ và thực tiễn để cách vẽ sơ đồ mạng PERT một cách chuyên nghiệp. Chúc bạn thành công trong việc quản lý và thực hiện các dự án của mình!
