Cách Vẽ Sơ Đồ Phố: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực quy hoạch đô thị, kiến trúc, thiết kế cảnh quan và thậm chí là trong các dự án bất động sản, việc vẽ sơ đồ phố (còn gọi là bản đồ mặt bằng, sơ đồ giao thông, sơ đồ khu phố) đóng vai trò vô cùng quan trọng. Nó không chỉ giúp các nhà quy hoạch, kiến trúc sư, nhà phát triển dự án nắm bắt được cấu trúc không gian mà còn là công cụ giao tiếp hiệu quả giữa các bên liên quan: chính quyền địa phương, nhà thầu, nhà đầu tư và cộng đồng dân cư.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức nền tảng, công cụ, quy trình thực hiện cho đến các lưu ý chuyên sâu, giúp bạn tự tin thực hiện cách vẽ sơ đồ phố một cách chuyên nghiệp và hiệu quả. Nội dung được chia thành các phần chính như sau:

1. Khái niệm và mục đích của sơ đồ phố
2. Các loại sơ đồ phố và tiêu chuẩn thường gặp
3. Chuẩn bị dữ liệu và công cụ cần thiết
4. Quy trình vẽ sơ đồ phố cơ bản (bước‑bước)
5. Kỹ thuật nâng cao: biểu tượng, lớp, màu sắc và chú giải
6. Kiểm tra, chỉnh sửa và hoàn thiện bản vẽ
7. Ứng dụng thực tế và ví dụ mẫu
8. Lưu ý pháp lý và tiêu chuẩn quy hoạch
9. Các phần mềm và tài nguyên hỗ trợ
10. Tổng kết và lời khuyên cuối cùng

Hãy cùng đi sâu vào từng phần để nắm vững toàn bộ quy trình và kỹ năng cần thiết.

1. Khái Niệm và Mục Đích Của Sơ Đồ Phố

1.1. Định Nghĩa

Sơ đồ phố là bản vẽ tóm tắt mô tả cấu trúc không gian của một khu vực đô thị, bao gồm các yếu tố như:

• Đường bộ (đường chính, đường phụ, ngã rẽ, vỉa hè)
• Khu vực công cộng (công viên, quảng trường, khu vui chơi)
• Công trình kiến trúc (nhà ở, tòa nhà, trung tâm thương mại)
• Hạ tầng kỹ thuật (cống, hệ thống chiếu sáng, trạm điện)
• Các khu vực chức năng (khu công nghiệp, khu dịch vụ, khu dân cư)

1.2. Mục Đích Sử Dụng

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ P&id: Hướng Dẫn Chi Tiết Từ A Đến Z

• Quy hoạch đô thị: Đánh giá khả năng phát triển, bố trí hạ tầng, tối ưu luồng giao thông.
• Thiết kế kiến trúc: Xác định vị trí, kích thước, tỷ lệ các công trình.
• Thẩm định dự án: Cung cấp tài liệu cho cơ quan quản lý, nhà đầu tư.
• Truyền thông & PR: Giới thiệu dự án tới công chúng, khách hàng tiềm năng.
• Quản lý vận hành: Hỗ trợ trong việc bảo trì, nâng cấp hạ tầng sau khi hoàn thành.

2. Các Loại Sơ Đồ Phố và Tiêu Chuẩn Thông Thường

Loại sơ đồ	Mục đích	Độ chi tiết	Định dạng thường dùng
Sơ đồ tổng thể (Master Plan)	Quy hoạch tổng thể khu vực	Thấp (độ phân giải 1:5.000 – 1:10.000)	PDF, DWG, DGN
Sơ đồ mặt bằng (Site Plan)	Chi tiết vị trí công trình trên khu đất	Trung bình (1:500 – 1:1.000)	DWG, DXF
Sơ đồ giao thông (Traffic Flow Diagram)	Phân tích luồng giao thông, giao lộ	Cao (1:200 – 1:500)	CAD, GIS
Sơ đồ cảnh quan (Landscape Plan)	Thiết kế không gian xanh, công viên	Trung bình – cao	CAD, SketchUp
Sơ đồ hạ tầng kỹ thuật (Utility Plan)	Đường cống, điện, nước, viễn thông	Rất cao (1:100 – 1:200)	CAD, GIS

2.1. Tiêu Chuẩn Vẽ

• Kích thước giấy: A0 (841 × 1189 mm) thường dùng cho bản vẽ tổng thể, A1/A2 cho mặt bằng chi tiết.
• Đơn vị đo: Thường là mét (m) hoặc centimet (cm), tùy theo quy chuẩn địa phương.
• Độ phân giải: Đảm bảo các chi tiết quan trọng có độ rộng tối thiểu 0.2 mm trên bản in.
• Biểu tượng: Sử dụng chuẩn ISO 7010 (biểu tượng an toàn) hoặc chuẩn quốc gia (ví dụ: TCVN 5710:2002 cho Việt Nam).
• Màu sắc: Theo quy chuẩn, thường dùng màu đen cho đường viền, xanh cho khu vực công cộng, đỏ cho hạ tầng quan trọng.

3. Chuẩn Bị Dữ Liệu và Công Cụ Cần Thiết

3.1. Thu Thập Dữ Liệu

Nguồn dữ liệu	Nội dung	Cách thu thập
Bản đồ địa hình	Độ cao, địa hình tự nhiên	Sử dụng dữ liệu LIDAR, DEM (Digital Elevation Model)
Bản đồ cadastral	Ranh giới thửa đất	Cơ quan quản lý đất đai, GIS
Bản đồ giao thông hiện tại	Đường, giao lộ, biển báo	Cơ quan giao thông, OpenStreetMap
Hình ảnh vệ tinh	Thông tin thực địa	Google Earth, Sentinel, Landsat
Khảo sát thực địa	Độ dày lớp nền, vị trí công trình	Thiết bị GPS, Total Station

3.2. Công Cụ Phần Mềm

Phần mềm	Ưu điểm	Nhược điểm
AutoCAD	Độ chính xác cao, chuẩn công nghiệp	Đòi hỏi kỹ năng vẽ 2D/3D
Civil 3D	Tích hợp thiết kế hạ tầng, mô phỏng	Chi phí cao
ArcGIS / QGIS	Quản lý dữ liệu không gian, phân tích	Đòi hỏi kiến thức GIS
SketchUp	Dễ học, mô hình 3D nhanh	Không chuyên cho bản vẽ kỹ thuật
Adobe Illustrator	Thiết kế đồ họa, trình bày	Không chuẩn cho kỹ thuật đo lường
LibreCAD	Miễn phí, mã nguồn mở	Tính năng hạn chế

3.3. Dụng Cụ Hỗ Trợ

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Obitan: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Máy tính có cấu hình đủ mạnh (CPU i7 trở lên, RAM 16 GB, card đồ họa rời).
• Màn hình lớn hoặc đa màn hình để làm việc hiệu quả.
• Bảng vẽ kỹ thuật (drafting table) nếu bạn thích vẽ tay trước khi chuyển sang kỹ thuật số.
• Bộ bút vẽ, thước kẻ, compa để vẽ sơ bộ.

4. Quy Trình Vẽ Sơ Đồ Phố Cơ Bản (Bước‑Bước)

Bước 1: Xác Định Mục Tiêu và Phạm Vi Dự Án

1. Đặt câu hỏi: Mục tiêu chính của sơ đồ là gì? (quy hoạch, thiết kế, thẩm định…)
2. Xác định phạm vi địa lý (khu vực bao phủ, tỷ lệ bản đồ).
3. Lập danh sách yêu cầu đầu vào (đường chính, công trình quan trọng, hạ tầng).

Bước 2: Thu Thập và Kiểm Tra Dữ Liệu

1. Tải bản đồ địa hình, cadastral, giao thông từ nguồn chính thống.
2. Kiểm tra độ chính xác (đối chiếu với khảo sát thực địa).
3. Định dạng dữ liệu về định dạng CAD hoặc GIS (DWG, DXF, SHP).

Bước 3: Tạo File Dự Án Mới

1. Mở phần mềm (ví dụ AutoCAD).
2. Thiết lập đơn vị đo (đặt thành mét).
3. Chọn kích thước giấy (A0 cho tổng thể).
4. Lưu file với tên chuẩn (VD: SODOGOPH_QuyHoach_2026.dwg).

Bước 4: Nhập Dữ Liệu Nền

1. Import bản đồ địa hình (DWG/DXF) vào layer “Background”.
2. Đặt độ trong suốt (transparency) để nhìn được các layer trên.
3. Kiểm tra độ lệch (align) bằng cách so sánh các điểm mốc chung.

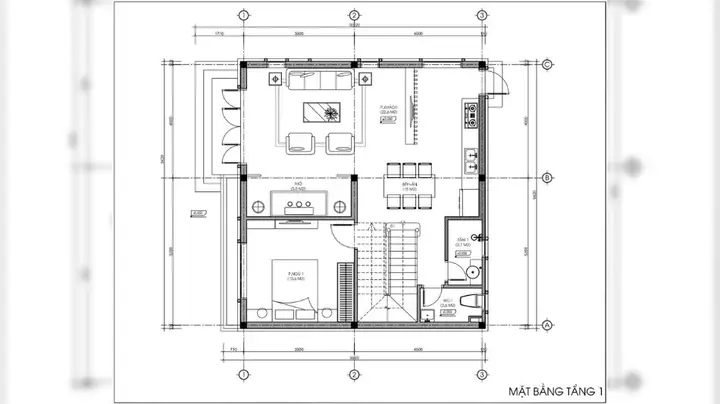

Bước 5: Vẽ Các Đối Tượng Cơ Bản

Layer	Nội dung	Đặc điểm
Road_Main	Đường chính	Độ dày 0.5 mm, màu đen
Road_Secondary	Đường phụ	Độ dày 0.35 mm, màu xám
Building_Footprint	Dấu chân tòa nhà	Đường viền 0.25 mm, màu xanh đậm
Green_Area	Khu vực xanh	Đánh dấu màu xanh lá nhạt
Utility	Hạ tầng kỹ thuật	Đường nét đặc (điện), nét đứt (cống)

1. Vẽ đường bằng công cụ Polyline. Đặt độ dày, kiểu line phù hợp.
2. Vẽ công trình bằng Rectangle hoặc Polygon dựa trên thông tin kích thước.
3. Đánh dấu khu vực xanh bằng Hatch với mẫu lưới xanh.

Bước 6: Thêm Biểu Tượng và Chú Giải

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Mind Map: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Sử dụng block (nhóm đối tượng) cho các biểu tượng chuẩn: đèn giao thông, biển báo, trạm bus.
2. Đặt text (chú giải) bằng MTEXT hoặc TEXT.
3. Tạo table liệt kê các ký hiệu, màu sắc, tỉ lệ.

Bước 7: Kiểm Tra Độ Chính Xác

1. Sử dụng lệnh DIST để đo khoảng cách quan trọng (độ dài đoạn đường, khoảng cách nhà).
2. Đối chiếu với bản đồ gốc hoặc kết quả khảo sát.
3. Sửa các sai lệch, đảm bảo tỷ lệ đúng (VD: 1:500).

Bước 8: Hoàn Thiện và Xuất Bản

1. Đặt scale bar (thước tỷ lệ) trên bản vẽ.
2. Thêm title block (khung tiêu đề) gồm: Tên dự án, tên bản vẽ, tỷ lệ, ngày lập, người vẽ, người duyệt.
3. Kiểm tra lớp (layer) ẩn không hiển thị cần thiết.
4. Lưu lại bản gốc (DWG) và bản PDF để chia sẻ.

5. Kỹ Thuật Nâng Cao: Biểu Tượng, Lớp, Màu Sắc và Chú Giải

5.1. Sử Dụng Block Thông Minh

• Dynamic Blocks trong AutoCAD cho phép thay đổi kích thước, hướng mà không cần tạo mới.
• Ví dụ: Block “Cây xanh” có tham số Height và Radius, có thể tùy chỉnh nhanh.

5.2. Quản Lý Layer Hiệu Quả

• Naming convention (quy tắc đặt tên): R_Main, R_Secondary, B_Residential, U_Electric.
• Color coding: Đặt màu chuẩn cho từng loại đối tượng để dễ nhận biết khi in màu.

5.3. Màu Sắc và Hatching

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Lưới: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Sử dụng Hatch patterns chuẩn (ANSI31, SOLID) cho các khu vực đất, nước, xanh.
• Đối với bản in đen‑trắng, đảm bảo độ tương phản đủ để phân biệt.

5.4. Chú Giải và Thông Tin Kỹ Thuật

• Table: Tạo bảng liệt kê các lớp, ký hiệu, mô tả ngắn gọn.
• Legend (chú giải): Đặt ở góc bản vẽ, sử dụng cùng màu và biểu tượng như trong bản vẽ.

6. Kiểm Tra, Chỉnh Sửa và Hoàn Thiện Bản Vẽ

1. Rà soát lại toàn bộ các layer, chắc chắn không có layer thừa hoặc ẩn.
2. Kiểm tra lỗi bằng công cụ AUDIT (AutoCAD) để phát hiện lỗi hình học.
3. Sao lưu phiên bản cuối cùng và tạo backup trên cloud (Google Drive, Dropbox).
4. In thử (plot) trên giấy A3 hoặc A2 để kiểm tra độ rõ nét, màu sắc.

7. Ứng Dụng Thực Tế và Ví Dụ Mẫu

7.1. Dự Án Quy Hoạch Khu Phố Mới

• Mục tiêu: Xây dựng khu phố thương mại‑dân cư với 3 tuyến đường chính, 2 công viên, 5 trạm bus.
• Quy trình:
• Thu thập dữ liệu địa hình và cadastral.
• Vẽ sơ đồ tổng thể (1:10.000) để xác định vị trí các tuyến đường.
• Chuyển sang sơ đồ mặt bằng (1:500) để chi tiết hoá vị trí các công trình.
• Thêm biểu tượng công viên, trạm bus, hệ thống chiếu sáng.
• Kiểm tra giao thoa đường, đưa ra đề xuất cải thiện luồng giao thông.

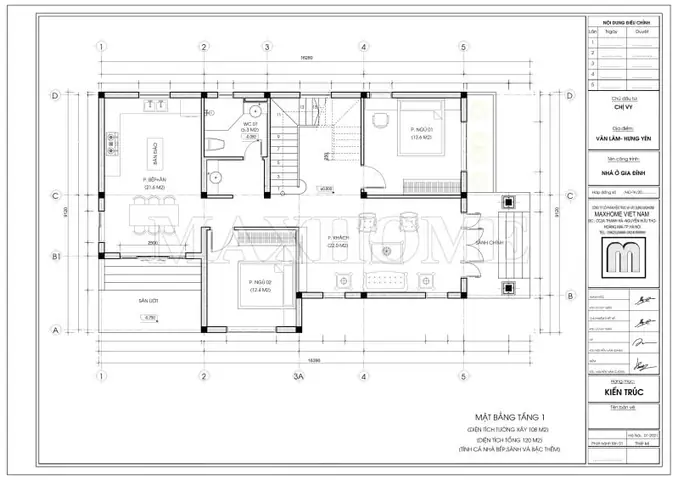

7.2. Mẫu Sơ Đồ Phố Đơn Giản (1:1000)

+-----------------------------------------------------------+
| TITLE BLOCK |
| Dự án: Khu phố ABC | Tỷ lệ: 1:1000 | Ngày: 13/06/2026 |
+-----------------------------------------------------------+
| Legend: |
| - Đường chính (đen, 0.5mm) |
| - Đường phụ (xám, 0.35mm) |
| - Công trình (xanh đậm) |
| - Khu xanh (hatch xanh) |
+-----------------------------------------------------------+
| (Bản vẽ chi tiết vị trí các đường, công trình, công viên) |
+-----------------------------------------------------------+

Lưu ý: Đối với dự án thực tế, bản vẽ sẽ bao gồm hàng chục lớp và hàng trăm đối tượng, nên việc quản lý layer và block là cực kỳ quan trọng.

8. Lưu Ý Pháp Lý và Tiêu Chuẩn Quy Hoạch

1. Tuân thủ quy hoạch chung của địa phương (ví dụ: Quy hoạch chi tiết, Quy hoạch tổng thể).
2. Tuân thủ tiêu chuẩn vẽ kỹ thuật: TCVN 5710:2002 (Việt Nam), ISO 5455 (tỷ lệ bản vẽ).
3. Giấy phép: Đối với các dự án lớn, bản vẽ phải được phê duyệt bởi Sở Xây dựng, Sở Giao thông.
4. Bảo mật dữ liệu: Đối với dự án có tính nhạy cảm, cần ký thỏa thuận NDA và lưu trữ dữ liệu trên máy chủ bảo mật.

9. Các Phần Mềm và Tài Nguyên Hỗ Trợ

Phần mềm	Link tải	Hướng dẫn
AutoCAD 2026	https://www.autodesk.com/products/autocad/overview	Hướng dẫn vẽ đường, block, layer
QGIS 3.34	https://qgis.org	Xử lý dữ liệu GIS, tạo bản đồ nền
LibreCAD	https://librecad.org	Phần mềm vẽ 2D miễn phí
SketchUp Free	https://www.sketchup.com/plans-and-pricing/sketchup-free	Mô hình 3D nhanh
CAD Blocks Library	https://www.cadblocksfree.com	Tải block chuẩn (đèn, biển báo)

9.1. Tài Nguyên Học Tập

• Khóa học: “AutoCAD for Urban Planning” trên Udemy, Coursera.
• Sách: “Urban Design and Planning: A Guide to Effective Street Layouts” – J. Smith.
• Diễn đàn: CADForum, GIS Stack Exchange – nơi trao đổi kinh nghiệm, giải đáp thắc mắc.

10. Tổng Kết và Lời Khuyên Cuối Cùng

Việc vẽ sơ đồ phố không chỉ là công việc kỹ thuật mà còn là nghệ thuật kết hợp giữa kiến thức quy hoạch, kỹ năng thiết kế và sự tỉ mỉ trong từng chi tiết. Để thành công, bạn cần:

1. Hiểu rõ mục tiêu và yêu cầu của dự án ngay từ đầu.
2. Chuẩn bị dữ liệu chính xác, cập nhật và đáng tin cậy.
3. Áp dụng quy trình từng bước, không bỏ qua giai đoạn kiểm tra và chỉnh sửa.
4. Quản lý layer, block và màu sắc một cách có hệ thống để bản vẽ luôn sạch sẽ, dễ đọc.
5. Tuân thủ tiêu chuẩn pháp lý và quy chuẩn kỹ thuật để tránh rắc rối khi trình duyệt.
6. Cập nhật kiến thức về phần mềm, công nghệ GIS, BIM để nâng cao hiệu quả công việc.

Cuối cùng, hãy luôn nhớ rằng sơ đồ phố là ngôn ngữ giao tiếp giữa các chuyên gia, nhà quản lý và cộng đồng. Một bản vẽ rõ ràng, chính xác sẽ giúp dự án của bạn tiến triển suôn sẻ, giảm thiểu chi phí và thời gian, đồng thời tạo ra môi trường sống tốt hơn cho người dân.

Chúc bạn thành công trong mọi dự án quy hoạch và thiết kế!
