Cách Vẽ Sơ Đồ P&id: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu về P&ID và Tầm Quan Trọng

P&ID (Piping and Instrumentation Diagram) hay còn gọi là Sơ Đồ Đường Ống và Thiết bị là một trong những tài liệu kỹ thuật quan trọng nhất trong lĩnh vực công nghiệp, đặc biệt là trong các nhà máy xử lý hóa chất, dầu khí, thực phẩm, dược phẩm và năng lượng. P&ID không chỉ là bản vẽ mô tả cấu trúc hệ thống ống, thiết bị, van, cảm biến mà còn là “bản đồ DNA” cho toàn bộ quá trình thiết kế, lắp đặt, vận hành và bảo trì.

1.1. Vai trò của P&ID

1. Giao tiếp kỹ thuật: Là ngôn ngữ chung giữa các bộ phận thiết kế, thi công, vận hành và bảo trì.
2. Kiểm tra an toàn: Giúp nhận diện các điểm nguy hiểm, thiết lập biện pháp an toàn, phòng ngừa tai nạn.
3. Quản lý dự án: Hỗ trợ lập kế hoạch, ước tính chi phí, thời gian và nguồn lực.
4. Bảo trì & nâng cấp: Cung cấp thông tin chi tiết để thực hiện bảo trì định kỳ hoặc nâng cấp hệ thống.

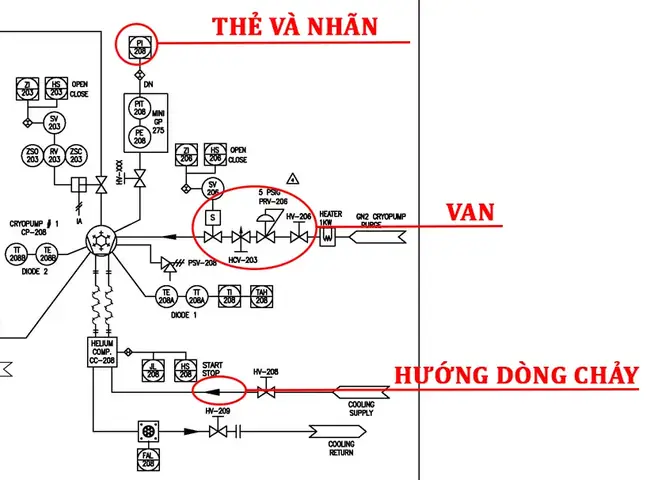

1.2. Các Thành Phần Cơ Bản Của P&ID

Thành phần	Ký hiệu chuẩn (ISO 14617)	Mô tả
Đường ống	Đường thẳng, đường gợn, đường chấm	Thể hiện loại, kích thước, vật liệu và áp suất
Van	Vòng tròn với ký hiệu phụ (đóng, mở, kiểm soát)	Bao gồm van cản, van kiểm soát, van an toàn, van nắp
Thiết bị	Hình chữ nhật, hình tròn, hình elip	Bể hơi, bình chứa, tủ điện, bồn ngưng, máy bơm, máy nén
Cảm biến & Điều khiển	Hình elip, hình vuông, mũi tên đa dạng	Nhiệt độ, áp suất, lưu lượng, mức, vị trí
Dòng chảy	Mũi tên chỉ hướng	Cho biết chiều dòng chất lỏng hoặc khí
Kết nối	Đánh dấu các mối nối (hàn, ren, flanged)	Thông tin về loại và cách kết nối

Hiểu rõ các ký hiệu và chuẩn quốc tế (ISO, ANSI, IEC) là nền tảng để vẽ P&ID đúng chuẩn và dễ hiểu.

2. Chuẩn Bị Trước Khi Vẽ

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Obitan: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2.1. Thu Thập Thông Tin Dự Án

1. Bản mô tả quy trình (PFD – Process Flow Diagram): Cung cấp thông tin tổng quan về các bước công nghệ, dòng chảy chính, các thiết bị lớn.
2. Thông số kỹ thuật thiết bị: Kích thước, vật liệu, áp suất thiết kế, nhiệt độ làm việc.
3. Tiêu chuẩn an toàn & môi trường: ATEX, IECEx, OSHA, ISO 14001… để xác định các biện pháp an toàn.
4. Yêu cầu vận hành: Dòng chảy tối đa, tối thiểu, tần suất bảo trì, thời gian khởi động.

2.2. Lựa Chọn Phần Mềm Vẽ

• AutoCAD P&ID: Tiêu chuẩn công nghiệp, tích hợp thư viện ký hiệu.
• Microsoft Visio: Thân thiện với người dùng, phù hợp cho dự án nhỏ.
• SmartPlant P&ID (Intergraph): Hệ thống quản lý dữ liệu mạnh mẽ, hỗ trợ dự án lớn.
• LibreCAD / DraftSight: Lựa chọn miễn phí, có thể tùy chỉnh ký hiệu.

Lưu ý: Đảm bảo phần mềm hỗ trợ chuẩn ISO 14617 và ISA S5.1 để đồng bộ với các bộ phận khác.

2.3. Xây Dựng Thư Viện Ký Hiệu

• Ký hiệu ống: Đường nét liền, gạch, chấm, màu sắc (đỏ – cao áp, xanh – trung áp, đen – thấp áp).
• Ký hiệu van: Van cầu, van cổng, van bi, van an toàn, van điều khiển… Mỗi loại có ký hiệu riêng.
• Ký hiệu cảm biến: Nhiệt độ (đường thẳng chấm), áp suất (đường chấm), lưu lượng (điểm tròn).
• Ký hiệu thiết bị: Bồn chứa, bể hơi, máy bơm, máy nén… Đặt tên thiết bị (TAG) theo quy tắc chuẩn (VD: P-101, V-203).

3. Quy Trình Vẽ P&ID Từ Đầu Đến Cuối

3.1. Bước 1: Xây Dựng Khung Sơ Đồ

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Mind Map: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Đặt khung trang: Kích thước A0 hoặc A1 tùy dự án.
2. Xác định lưới (grid): Đặt lưới 10mm để căn chỉnh các ký hiệu.
3. Thêm tiêu đề (Title Block): Bao gồm tên dự án, số bản vẽ, ngày, người vẽ, người duyệt, thông tin liên hệ.

3.2. Bước 2: Vẽ Các Thiết Bị Chính

• Đặt các thiết bị lớn (bồn, bình, tháp, máy bơm) ở vị trí trung tâm, phù hợp với quy trình dòng chảy.
• Gán TAG (ví dụ: P-101 – bồn chứa, B-001 – máy bơm) và đánh số thiết bị (Serial Number) để tránh nhầm lẫn.
• Ghi các thông số thiết kế (độ dày tường, vật liệu, áp suất thiết kế) dưới mỗi thiết bị nếu cần.

3.3. Bước 3: Kết Nối Đường Ống

1. Xác định loại ống: Theo PFD, chọn đường ống chính (điện áp cao, trung, thấp) và gắn màu tương ứng.
2. Ký hiệu kích thước và vật liệu: Viết “DN 150 – CS” (đường kính nominal 150mm, vật liệu carbon steel) hoặc “DN 50 – PVC”.
3. Đánh dấu các mối nối: Hàn, ren, flange, quick‑connect… Đặt ký hiệu gần đầu ống.

3.4. Bước 4: Thêm Van và Thiết Bị Kiểm Soát

• Van cản (Shut‑off): Đặt ở đầu và cuối mỗi đoạn ống để ngắt dòng khi cần.
• Van kiểm soát (Control Valve): Gắn gần thiết bị cần điều khiển (máy bơm, bồn, tháp).
• Van an toàn (Safety Valve): Đặt ở các điểm có áp suất cao, thường kèm ký hiệu “SV” và thiết lập giá trị bật.
• Thiết bị đo lường (Instrument): Đặt trên đường ống hoặc bên cạnh thiết bị, kèm ký hiệu và TAG (VD: LT-101 – cảm biến mức).

3.5. Bước 5: Đánh Dấu Dòng Chảy và Hướng

• Dùng mũi tên đơn hoặc đôi để chỉ hướng dòng chảy.
• Khi có nhiều nhánh, sử dụng mũi tên chia (split) để tránh nhầm lẫn.

3.6. Bước 6: Ghi Chú và Thêm Thông Tin An Toàn

• Cảnh báo nguy hiểm (Hazard): Đánh dấu các điểm có chất độc, cháy nổ, nhiệt độ cao.
• Biện pháp an toàn: Van an toàn, relief valve, fire‑water spray, emergency shutdown (ESD).
• Sổ lưu trữ (Data Sheet): Thêm đường link hoặc mã QR để truy cập tài liệu chi tiết.

3.7. Bước 7: Kiểm Tra và Duyệt Bản Vẽ

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Lưới: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Kiểm tra logic dòng chảy: Đảm bảo không có vòng khép kín vô ý.
2. Kiểm tra ký hiệu: Đúng chuẩn ISO/ISA, không trùng lặp TAG.
3. Rà soát an toàn: Các van an toàn, cảm biến, thiết bị bảo vệ được đặt đúng vị trí.
4. Duyệt bởi các bộ phận: Kỹ sư thiết kế, quản lý dự án, bộ phận vận hành, an toàn.

4. Các Quy Tắc Định Dạng và Tiêu Chuẩn

4.1. Tiêu Chuẩn ISO 14617 – Ký Hiệu Đồ Họa

Nhóm	Ký hiệu	Mô tả
1 – Ống	1‑1, 1‑2	Đường ống liền, ống gợn, ống đa lớp
2 – Van	2‑1 (van cầu), 2‑2 (van cổng)	Van đóng mở, van kiểm soát
3 – Thiết bị	3‑1 (bình chứa), 3‑2 (bể ngưng tụ)	Bình, bể, tháp
4 – Cảm biến	4‑1 (cảm biến áp suất), 4‑2 (cảm biến nhiệt độ)	Nhiệt độ, áp suất, mức, lưu lượng
5 – Điều khiển	5‑1 (bộ điều khiển), 5‑2 (công tắc)	PLC, công tắc, relay

4.2. ISA‑S5.1 – Hệ Thống Đánh Dấu

• TAG: Mã thiết bị gồm Letter (loại thiết bị) + Number (số thứ tự). Ví dụ: P‑101 (bình chứa), V‑203 (van), FT‑301 (cảm biến lưu lượng).
• Line Number (LN): Đánh số đường ống theo thứ tự dòng chảy, ví dụ L‑01, L‑02.
• Instrument Loop (IL): Kết nối cảm biến‑điều khiển, ví dụ IL‑01 (cảm biến áp suất – bộ điều khiển).

4.3. Màu Sắc và Độ Dày Đường

Màu	Áp suất	Độ dày (mm)
Đỏ	> 10 bar	0.7
Xanh	1‑10 bar	0.5
Đen	< 1 bar	0.35
Nâu	Dầu, chất ăn mòn	0.7

Sử dụng màu sắc đồng nhất giúp người đọc nhanh chóng nhận biết mức áp suất và chất lỏng.

5. Các Lỗi Thường Gặp Khi Vẽ P&ID và Cách Khắc Phục

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Hasse: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Lỗi	Nguyên nhân	Hậu quả	Giải pháp
Thiếu TAG	Quên gán mã khi vẽ	Nhầm lẫn trong vận hành	Kiểm tra danh sách TAG trước khi duyệt
Đánh dấu sai hướng dòng chảy	Không xem xét PFD	Rủi ro an toàn, lỗi vận hành	Dùng mũi tên rõ ràng, kiểm tra với nhóm quy trình
Không ghi vật liệu ống	Đặt giả định chung	Sai thiết kế, chi phí tăng	Ghi chi tiết vật liệu, độ dày, lớp bảo vệ
Trùng lặp ký hiệu	Sử dụng thư viện cũ	Gây nhầm lẫn	Đảm bảo thư viện ký hiệu luôn cập nhật
Bỏ qua van an toàn	Không xem xét áp suất thiết kế	Tai nạn quá áp	Kiểm tra lại các điểm áp suất cao, thêm van an toàn

6. Ứng Dụng Thực Tế: Ví Dụ Cụ Thể Vẽ P&ID Cho Hệ Thống Xử Lý Nước

6.1. Mô Tả Quy Trình

1. Nước thô → Bể lọc sơ cấp → Máy bơm A → Tháp tách khí → Máy bơm B → Bể lưu trữ.
2. Các điểm đo: áp suất (PT‑01, PT‑02), mức (LT‑01), nhiệt độ (TT‑01).
3. Van an toàn tại đầu tháp tách khí (SV‑01) và bồn lưu trữ (SV‑02).

6.2. Các Bước Vẽ

1. Đặt bể lọc sơ cấp (P‑101) ở góc trái, bể lưu trữ (P‑102) ở góc phải.
2. Kẻ đường ống DN 200 – CS từ P‑101 tới máy bơm A (B‑001) – màu đỏ (áp suất trung).
3. Thêm van chặn (V‑101) trước máy bơm A và van kiểm soát (V‑102) sau máy bơm.
4. Gắn cảm biến áp suất PT‑01 trước van chặn, cảm biến mức LT‑01 ở bể lưu trữ.
5. Thêm van an toàn SV‑01 trên đường ống tới tháp tách khí, van an toàn SV‑02 trên đường ống ra bể lưu trữ.
6. Đánh dấu dòng chảy bằng mũi tên xanh, ghi chú “Nước thô – 30°C – 2 bar”.

6.3. Kiểm Tra Cuối Cùng

• Kiểm tra độ liên tục của dòng chảy: P‑101 → B‑001 → Tháp → B‑002 → P‑102.
• Đảm bảo các van an toàn đặt ở vị trí có áp suất cao.
• Xác nhận các TAG không trùng lặp và tuân thủ chuẩn ISA‑S5.1.

7. Lưu Trữ và Quản Lý P&ID

7.1. Hệ Thống Quản Lý Tài Liệu (DMS)

• Electronic Document Management System (EDMS): Lưu trữ bản PDF, DWG, dữ liệu tag, revision history.
• Version Control: Mỗi sửa đổi tăng số revision (Rev‑A, Rev‑B…) và ghi chú thay đổi.
• Quyền truy cập: Chỉ cho phép người có quyền sửa (kỹ sư thiết kế) và người duyệt (quản lý dự án).

7.2. Liên Kết Với Các Hệ Thống Khác

• Plant Information Management System (PIMS): Kết nối P&ID với dữ liệu vận hành thực tế.
• Computerized Maintenance Management System (CMMS): Dùng TAG để tạo công việc bảo trì.
• Safety Instrumented System (SIS): Đảm bảo các van an toàn và cảm biến được lập trình đúng.

8. Tổng Kết – Các Bước Quan Trọng Nhắc Lại

1. Thu thập thông tin dự án (PFD, thông số thiết bị, tiêu chuẩn an toàn).
2. Chọn phần mềm và chuẩn bị thư viện ký hiệu chuẩn ISO/ISA.
3. Xây dựng khung trang, đặt tiêu đề và đánh số revision.
4. Vẽ thiết bị chính, kết nối ống, thêm van, cảm biến và đánh dấu dòng chảy.
5. Kiểm tra logic, đánh giá an toàn, đối chiếu với PFD.
6. Duyệt và lưu trữ trong hệ thống quản lý tài liệu, đồng bộ với các hệ thống vận hành.

Lời Khuyên Cuối Cùng

• Thực hành thường xuyên: Vẽ nhiều bản P&ID cho các quy trình khác nhau sẽ giúp nắm vững ký hiệu và quy chuẩn.
• Cập nhật kiến thức: Theo dõi các bản cập nhật tiêu chuẩn ISO/ISA, các phần mềm mới và các công nghệ cảm biến hiện đại.
• Hợp tác chặt chẽ: Luôn làm việc cùng nhóm quy trình, an toàn, vận hành để đảm bảo bản vẽ đáp ứng mọi yêu cầu thực tế.

Với những kiến thức và quy trình chi tiết trên, bạn đã sẵn sàng tạo ra những bản P&ID chuẩn, chính xác và an toàn, hỗ trợ đắc lực cho mọi dự án công nghiệp. Chúc bạn thành công!
