Cách Vẽ Sơ Đồ Thévenin: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về Théorem Thévenin

Trong lĩnh vực điện tử và mạch điện, Thévenin là một trong những công cụ phân tích mạch mạnh mẽ và thiết thực nhất. Được đặt theo tên của nhà vật lý người Pháp Léon Charles Thévenin, định lý này cho phép chúng ta rút gọn một mạch phức tạp thành một nguồn điện một chiều (hoặc xoay chiều) và một điện trở nội bộ duy nhất. Nhờ đó, việc tính toán dòng, điện áp, công suất trên một phần tử trong mạch trở nên dễ dàng hơn rất nhiều.

1.1. Định nghĩa ngắn gọn

Định lý Thévenin: Mọi mạch điện tuyến tính, bất kỳ phức tạp nào, khi nhìn từ hai cực (hoặc một cặp đầu vào) đều có thể được thay thế bằng một nguồn điện lý tưởng (V_{th}) nối tiếp điện trở nội (R_{th}).

Trong thực tế, chúng ta thường gặp các mạch hỗn hợp gồm nguồn điện, nguồn điện áp, điện trở, tụ điện, cuộn cảm… Khi muốn phân tích dòng qua một tải (load) cụ thể, việc rút gọn mạch thành dạng Thévenin giúp giảm số lượng ẩn và các phép tính phức tạp.

1.. Tại sao cần vẽ sơ đồ Thévenin?

• Tiết kiệm thời gian: Thay vì tính toán toàn bộ mạch, chỉ cần tính (V_{th}) và (R_{th}) một lần, sau đó áp dụng công thức chia điện áp cho mọi tải.
• Dễ dàng thiết kế và tối ưu: Khi thay đổi tải, chỉ cần điều chỉnh công thức chứ không cần tái phân tích toàn bộ mạch.
• Hiểu sâu hơn về hành vi của mạch: Sơ đồ Thévenin cho phép nhận diện nhanh các điểm yếu (điện trở nội cao) và tối ưu hoá công suất truyền tải.

2. Các bước cơ bản để vẽ sơ đồ Thévenin

Để vẽ một sơ đồ Thévenin đúng chuẩn, chúng ta cần thực hiện ba bước chính:

1. Xác định hai cực (điểm) mà ta muốn rút gọn mạch (thường là hai đầu của tải hoặc một phần tử cần phân tích).
2. Tính điện áp Thévenin (V_{th}) – điện áp tự do (open‑circuit voltage) giữa hai cực khi không có tải nối.
3. Tính điện trở Thévenin (R_{th}) – điện trở nội của mạch nhìn từ hai cực sau khi tắt mọi nguồn độc lập (đặt nguồn điện thành ngắn mạch, nguồn điện áp thành mở mạch).

Sau khi có (V_{th}) và (R_{th}), chúng ta có thể vẽ sơ đồ Thévenin: một nguồn điện (V_{th}) nối tiếp một điện trở (R_{th}), và cuối cùng là tải (R_L) (hoặc bất kỳ phần tử nào muốn phân tích).

2.1. Bước 1: Xác định hai cực cần rút gọn

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Quạt: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Chọn cặp đầu: Đối với mạch đa tầng, thường chọn các đầu của tải cuối cùng hoặc điểm nối mà muốn tính dòng/điện áp.
• Đánh dấu: Khi vẽ sơ đồ, hãy đánh dấu rõ ràng hai điểm này (ví dụ: A và B) để tránh nhầm lẫn trong các bước tiếp theo.

2.2. Bước 2: Tính (V_{th}) (điện áp mở mạch)

• Phương pháp phân tích mạch: Sử dụng các quy tắc Kirchhoff (KCL, KVL), chia điện áp, chia dòng, hoặc các kỹ thuật mạng lưới (mesh analysis, nodal analysis) để tính điện áp giữa A và B khi không có tải.
• Lưu ý: Nếu mạch có nguồn xoay chiều, (V_{th}) sẽ là một đại lượng phức (có biên độ và pha).

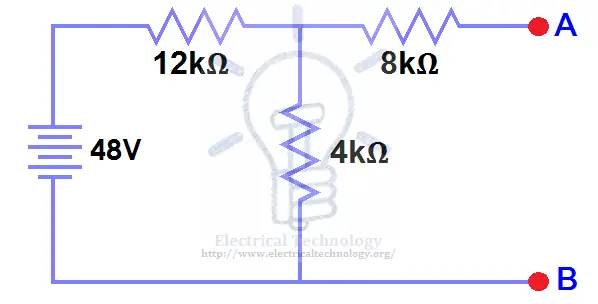

Ví dụ thực tế

Giả sử mạch gồm một nguồn điện 12 V nối tiếp 2 kΩ và một nhánh song song gồm 4 kΩ và 6 kΩ. Ta muốn tìm (V_{th}) giữa các đầu của nhánh 4 kΩ‑6 kΩ (điểm A và B).

1. Tính điện áp chia trên nhánh song song:

   R_{song} = \frac{4k \times 6k}{4k + 6k} = 2.4k\Omega

2. Tổng điện trở nhìn từ nguồn: (R_{tổng} = 2k + 2.4k = 4.4k\Omega).
3. Dòng qua nguồn: (I = \frac{12V}{4.4k\Omega} \approx 2.727 mA).
4. Điện áp trên nhánh song song (cũng là (V_{th})): (V_{th} = I \times 2.4k\Omega \approx 6.545 V).

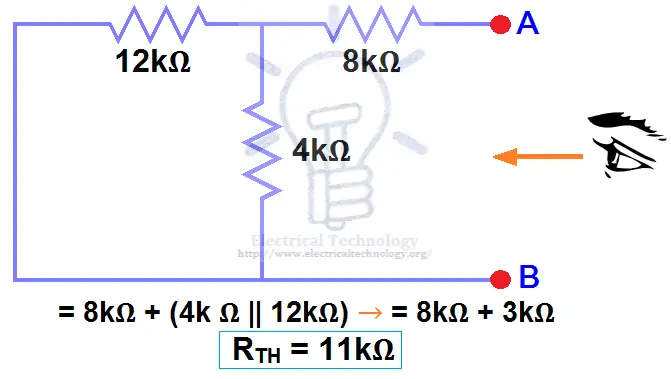

2.3. Bước 3: Tính (R_{th}) (điện trở nội)

• Tắt mọi nguồn độc lập:
• Nguồn điện (voltage source) → ngắn mạch (đặt 0 Ω).
• Nguồn dòng (current source) → mở mạch (đặt vô hạn Ω).
• Giữ nguyên các thành phần phụ thuộc (điện trở, tụ điện, cuộn cảm).
• Tính điện trở nhìn từ A‑B: Dùng quy tắc chia/ nối tiếp, hoặc áp dụng phân tích mạng (mesh/nodal) nếu mạch phức tạp.

Ví dụ tiếp tục

Sau khi tắt nguồn 12 V (đặt ngắn mạch), mạch còn lại là: 2 kΩ nối tiếp với nhánh song song 4 kΩ‑6 kΩ. Ta tính (R_{th}):

1. Nhánh song song: (R_{song} = 2.4k\Omega) (như trên).
2. Tổng (R_{th} = 2k + 2.4k = 4.4k\Omega).

=> Sơ đồ Thévenin: nguồn 6.545 V nối tiếp 4.4 kΩ.

3. Các kỹ thuật nâng cao trong việc vẽ sơ đồ Thévenin

3.1. Sử dụng Superposition (siêu vị) để tính (V_{th})

Khi mạch có nhiều nguồn độc lập (cả điện áp và dòng), việc tính (V_{th}) trực tiếp có thể phức tạp. Phương pháp siêu vị giúp chúng ta tính riêng lẻ ảnh hưởng của từng nguồn, sau đó cộng lại. Các bước:

1. Khử tất cả các nguồn trừ một (đặt nguồn còn lại như bình thường, các nguồn còn lại tắt).
2. Tính điện áp giữa A‑B do nguồn còn lại tạo ra.
3. Lặp lại cho mỗi nguồn.
4. Cộng tổng các điện áp thu được (với dấu đúng).

3.2. Phân tích mạch AC (xoay chiều)

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Picsart: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Trong mạch AC, các thành phần như tụ điện và cuộn cảm có độ trở kháng phức ((Z = R + jX)). Khi vẽ sơ đồ Thévenin:

• (V_{th}) và (R_{th}) đều là đại lượng phức (hoặc điện trở tổng hợp (Z_{th})).
• Đặt nguồn AC (ví dụ: 120 V ∠0°) và tính phân tích phức bằng cách dùng ma trận phức hoặc phương pháp nodal trong miền phức.
• Khi tắt nguồn: nguồn điện áp → ngắn mạch (độ trở 0), nguồn dòng → mở mạch (độ trở vô hạn), tương tự như DC nhưng phải giữ lại các (jX).

3.3. Khi có nguồn phụ thuộc (dependent sources)

Nếu mạch chứa nguồn phụ thuộc (ví dụ: (V = k I_x) hoặc (I = k V_x)), việc tính (R_{th}) không thể tắt nguồn phụ thuộc vì chúng phụ thuộc vào các biến trong mạch. Thay vào đó:

• Cách 1: Áp dụng một nguồn thử (test source) ở hai cực A‑B (điện áp thử (V_{test}) hoặc dòng thử (I_{test})).
• Đặt một nguồn thử và tính dòng (hoặc điện áp) phản hồi, sau đó (R_{th} = V_{test}/I_{test}).
• Cách 2: Sử dụng phương pháp phân tích mạng (mesh hoặc nodal) với các phương trình phụ thuộc để giải ra (R_{th}).

4. Thực hành: Vẽ sơ đồ Thévenin cho một mạch thực tế

4.1. Mô tả mạch

• Nguồn điện 24 V nối tiếp 1 kΩ.
• Từ điểm giữa nguồn và 1 kΩ, một nhánh song song gồm:
• 2 kΩ nối tiếp một nguồn dòng 5 mA.
• 3 kΩ (độc lập).
• Tải (R_L) là 1 kΩ được nối từ điểm giữa nhánh song song tới mặt đất.

Yêu cầu: Vẽ sơ đồ Thévenin nhìn từ các đầu của (R_L).

4.2. Bước 1: Xác định hai cực

• Điểm A: Nối giữa nhánh song song và tải.
• Điểm B: Đất (ground).

4.3. Bước 2: Tính (V_{th}) (điện áp mở mạch)

Khi không có tải, dòng qua nhánh 3 kΩ và nhánh 2 kΩ‑5 mA sẽ chia nhau.

1. Tính điện trở tổng hợp của nhánh 2 kΩ‑nguồn dòng: Nguồn dòng 5 mA không ảnh hưởng đến điện trở, vì nó là nguồn độc lập. Do đó, chỉ có 2 kΩ.
2. Nhánh song song: (R_{song} = \frac{2k \times 3k}{2k + 3k} = \frac{6}{5}k = 1.2k\Omega).
3. Tổng trở từ nguồn 24 V tới điểm A: (R_{tổng}=1k + 1.2k = 2.2k\Omega).
4. Dòng qua toàn mạch: (I = \frac{24V}{2.2k\Omega} \approx 10.91 mA).

Bây giờ tính điện áp ở điểm A (giữa nhánh song song và tải).

• Điện áp trên 1 kΩ: (V_{1k}= I \times 1k = 10.91 V).
• Điện áp còn lại (đi qua nhánh song song) = 24 V – 10.91 V = 13.09 V.

Nhưng do nhánh song song có nguồn dòng 5 mA, chúng ta cần tính lại điện áp thực tế trên mỗi nhánh:

• Giả sử (I_{2k}) là dòng qua 2 kΩ, (I_{3k}) qua 3 kΩ.
• Theo luật chia dòng: (I_{2k} = I \times \frac{R_{3k}}{R_{2k}+R_{3k}} = 10.91 mA \times \frac{3k}{5k}= 6.55 mA).
• Điện áp trên 2 kΩ: (V_{2k}= I_{2k} \times 2k = 13.09 V).

Tuy nhiên, nguồn dòng 5 mA cộng vào dòng qua 2 kΩ, nên dòng thực tế qua 2 kΩ là (I_{2k}’ = I_{2k} – 5 mA = 1.55 mA).

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Phố: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Điện áp tại điểm A (giữa nhánh) sẽ là điện áp trên 2 kΩ (hoặc 3 kΩ) cộng/ trừ hiệu điện thế do nguồn dòng:

• Với 2 kΩ: (V_A = V_{2k} = 13.09 V) (vì nguồn dòng không tạo ra điện áp, chỉ thay đổi dòng).
• Kiểm tra với 3 kΩ: (I_{3k}= I – I_{2k}= 10.91 mA – 6.55 mA = 4.36 mA).
  (V_{3k}= I_{3k} \times 3k = 13.09 V) (đồng nhất).

=> (V_{th}=13.09 V).

4.4. Bước 3: Tính (R_{th})

Tắt nguồn 24 V (ngắn mạch). Nguồn dòng 5 mA không tắt vì nó phụ thuộc (độc lập).

• Nhánh 2 kΩ + nguồn dòng 5 mA: Khi nhìn từ A, nguồn dòng được xem như một nguồn dòng nội. Để tính (R_{th}) trong trường hợp có nguồn phụ thuộc, ta đặt một nguồn thử.

Đặt nguồn thử (V_{test}) ở A‑B

• Giả sử đặt (V_{test}=1 V).
• Nhánh 2 kΩ có dòng (I_{2k}= \frac{1 V}{2k}=0.5 mA) (hướng từ A tới B).
• Nguồn dòng 5 mA cung cấp thêm 5 mA từ B tới A (ngược chiều).

• Tổng dòng ra A qua nhánh 2 kΩ = (0.5 mA – 5 mA = -4.5 mA) (nghĩa là dòng vào A là 4.5 mA).

• Nhánh 3 kΩ: (I_{3k}= \frac{1 V}{3k}=0.333 mA) (từ A tới B).

• Dòng tổng qua A = (-4.5 mA + 0.333 mA = -4.167 mA) (dòng vào A).

=> (R_{th}= \frac{V_{test}}{I_{A}} = \frac{1 V}{4.167 mA}=240 \Omega).

Do điện trở 1 kΩ (nối giữa nguồn và điểm chia) đã được ngắn mạch, nó không xuất hiện trong tính (R_{th}).

=> (R_{th}=240 \Omega).

4.5. Vẽ sơ đồ Thévenin hoàn chỉnh

• Nguồn Thévenin: (V_{th}=13.1 V) (làm tròn).
• Điện trở nội: (R_{th}=240 \Omega).
• Tải (R_L=1 k\Omega) nối tiếp sau nguồn Thévenin.

Sơ đồ đơn giản:

 +--- Vth = 13.1 V --- Rth = 240 Ω ---+--- RL = 1 kΩ ---+ | | | GND GND GND

5. Ứng dụng thực tế của sơ đồ Thévenin

5.1. Thiết kế nguồn cấp và tải

Khi thiết kế bộ chuyển đổi DC‑DC, ta thường muốn biết điện áp đầu ra dưới tải khác nhau. Sử dụng mô hình Thévenin, ta có thể nhanh chóng dự đoán độ sụt áp khi tải tăng, và từ đó lựa chọn điện trở nội phù hợp để đạt hiệu suất cao.

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ P&id: Hướng Dẫn Chi Tiết Từ A Đến Z

5.2. Phân tích mạch truyền tải điện

Trong lưới điện, các đoạn dây truyền có điện trở nội và điện cảm. Khi một tải (ví dụ: máy biến áp) được kết nối, việc mô tả toàn bộ đoạn dây bằng một nguồn Thévenin giúp tính toán điện áp đầu ra và lệch pha nhanh chóng.

5.3. Kiểm tra độ ổn định của mạch

Nếu (R_{th}) quá lớn so với tải, mạch sẽ có độ sụt áp lớn, gây mất ổn định. Khi thiết kế mạch khuếch đại (amplifier), ta cần đảm bảo (R_{th}) đủ thấp để không ảnh hưởng đến độ lợi và độ băng thông.

6. Những lỗi thường gặp khi vẽ sơ đồ Thévenin và cách khắc phục

Lỗi	Mô tả	Cách khắc phục
Quên tắt nguồn điện	Đặt nguồn điện vẫn còn hoạt động khi tính (R_{th}).	Nhớ: nguồn điện áp → ngắn mạch, nguồn dòng → mở mạch.
Nhầm lẫn dấu của nguồn phụ thuộc	Khi nguồn phụ thuộc có hệ số âm, tính sai dấu.	Ghi rõ phương trình phụ thuộc và dấu trước khi tính.
Không tính đúng (V_{th}) khi có nguồn dòng	Bỏ qua ảnh hưởng của nguồn dòng lên điện áp mở mạch.	Sử dụng siêu vị hoặc phân tích mạch đầy đủ, bao gồm cả nguồn dòng.
Bỏ qua pha trong mạch AC	Xử lý mạch AC như DC, bỏ qua góc pha.	Dùng đại lượng phức (Z, V∠θ) và công thức chia điện áp/phân tích phức.
Không cân nhắc tải không tuyến tính	Khi tải là diode, transistor, mô hình Thévenin không áp dụng trực tiếp.	Linearize (đối với điểm hoạt động) hoặc dùng mô hình Small‑Signal.

7. Kết luận

Việc vẽ sơ đồ Thévenin không chỉ là một kỹ năng cơ bản trong môn điện tử mà còn là công cụ mạnh mẽ giúp đơn giản hoá, tối ưu hoá và phân tích các mạch phức tạp trong thực tế. Từ các bước cơ bản (xác định cực, tính (V_{th}) và (R_{th})) tới các kỹ thuật nâng cao (siêu vị, mạch AC, nguồn phụ thuộc), người học có thể áp dụng linh hoạt vào mọi tình huống – từ thiết kế mạch nguồn, giảm thiểu sụt áp, tới việc phân tích hệ thống truyền tải điện.

Hy vọng bài viết này đã cung cấp cho bạn hướng dẫn chi tiết và các ví dụ thực tế để tự tin thực hiện việc vẽ sơ đồ Thévenin cho bất kỳ mạch nào. Khi nắm vững nguyên tắc này, bạn sẽ thấy việc phân tích mạch trở nên nhanh chóng, chính xác và ít rắc rối hơn rất nhiều. Chúc bạn thành công trong các dự án điện tử của mình!
