Cách Vẽ Sơ Đồ Xương Cá (fishbone Diagram) – Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu tổng quan về sơ đồ xương cá

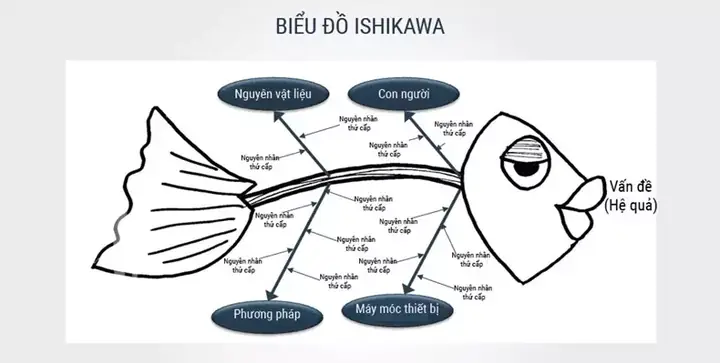

Sơ đồ xương cá, còn được gọi là Biểu đồ Ishikawa hoặc Biểu đồ nguyên nhân – kết quả, là một công cụ trực quan giúp phân tích nguyên nhân gốc rễ của một vấn đề. Được phát minh bởi giáo sư Kaoru Ishikawa của Nhật Bản vào những năm 1960, sơ đồ này đã trở thành một phần không thể thiếu trong quản lý chất lượng, cải tiến quy trình, và giải quyết vấn đề trong hầu hết các lĩnh vực: sản xuất, dịch vụ, y tế, giáo dục, công nghệ thông tin, và thậm chí trong đời sống cá nhân.

1.1. Lý do nên sử dụng sơ đồ xương cá

• Phân tích đa chiều: Giúp chúng ta nhìn nhận vấn đề từ nhiều góc độ khác nhau (Con người, Máy móc, Vật liệu, Phương pháp, Môi trường, và Đo lường).
• Tăng tính sáng tạo: Khi nhóm thảo luận mở rộng các “xương” của mình, nhiều ý tưởng mới sẽ nảy sinh.
• Tiết kiệm thời gian: Thay vì tìm kiếm nguyên nhân một cách ngẫu nhiên, sơ đồ cho phép tập trung vào các yếu tố quan trọng nhất.
• Giao tiếp hiệu quả: Hình ảnh trực quan giúp mọi người dễ dàng hiểu và đồng thuận.

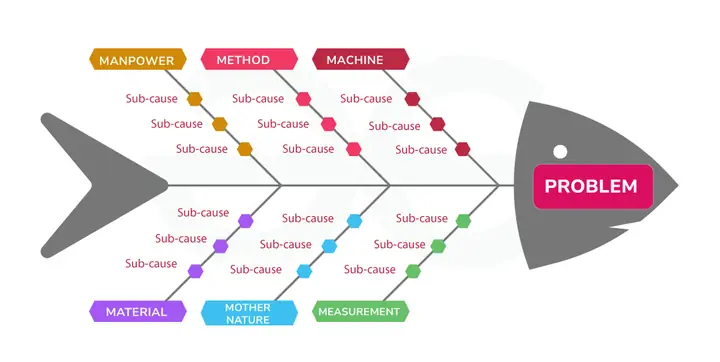

1.2. Các thành phần cơ bản của sơ đồ

Thành phần	Mô tả	Ví dụ
Đầu cá (Head)	Đặt ở bên phải, biểu thị “Vấn đề” hoặc “Hiệu quả mong muốn”.	“Sản phẩm bị lỗi”, “Doanh thu giảm 10%”.
Xương sống (Spine)	Đường thẳng chính nối đầu cá tới phía trái, là trục chính của phân tích.	Đường thẳng kéo dài từ “Lỗi sản phẩm” tới “Nguyên nhân”.
Xương chính (Major Bones)	Các nhánh lớn, thường gồm 6 yếu tố: Man (Con người), Machine (Máy móc), Method (Phương pháp), Material (Vật liệu), Measurement (Đo lường), Environment (Môi trường).	Nhánh “Con người” có các yếu tố “Kỹ năng”, “Đào tạo”.
Xương phụ (Minor Bones)	Các nhánh phụ chi tiết hơn, mô tả các nguyên nhân cụ thể.	“Thiếu đào tạo” → “Nhân viên chưa biết quy trình kiểm tra”.
Mũi cá (Fish’s Mouth)	Kết quả cuối cùng, thường là “Hậu quả” hoặc “Mục tiêu”.	“Sản phẩm bị trả lại”.

2. Chuẩn bị trước khi vẽ sơ đồ xương cá

2.1. Xác định vấn đề một cách rõ ràng

• Câu hỏi “Ai? Cái gì? Khi nào? Ở đâu? Tại sao?” giúp làm rõ vấn đề.
• Ví dụ: “Tại sao tỷ lệ sản phẩm lỗi trong dây chuyền A tăng lên 8% trong tháng 3?”.
• Đặt vấn đề dưới dạng đối tượng + hành động + thời gian để tránh mơ hồ.

2.2. Thành lập nhóm làm việc

• Số lượng: 5‑7 người là tối ưu, đủ đa dạng nhưng không quá đông.
• Thành phần: Người trực tiếp liên quan tới quy trình, quản lý, chuyên gia kỹ thuật, và người có quan điểm khách quan.
• Vai trò:
• Facilitator (Người dẫn dắt): Giữ tiến độ, khuyến khích mọi người tham gia.
• Recorder (Người ghi chép): Ghi lại các nguyên nhân trên giấy hoặc công cụ số.
• Subject Matter Experts (SME): Cung cấp kiến thức sâu về từng yếu tố.

2.3. Thu thập dữ liệu nền tảng

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Tuần Tự: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Số liệu thống kê: Tỷ lệ lỗi, thời gian dừng máy, chi phí.
• Báo cáo kiểm tra: Kết quả kiểm tra chất lượng, audit.
• Phản hồi khách hàng: Khiếu nại, đánh giá.
• Hồ sơ đào tạo: Lịch sử đào tạo nhân viên, chứng chỉ.

2.4. Chọn công cụ vẽ

• Giấy và bút: Phương pháp truyền thống, nhanh chóng cho brainstorming.
• Whiteboard: Thích hợp cho các buổi họp nhóm lớn.
• Phần mềm: Lucidchart, Microsoft Visio, draw.io, Miro, hoặc các app chuyên dụng như iGrafx.
• Lưu ý: Đảm bảo công cụ hỗ trợ điều chỉnh nhanh và chia sẻ dễ dàng.

3. Các bước vẽ sơ đồ xương cá chi tiết

Bước 1: Vẽ “xương sống” và “đầu cá”

1. Vẽ một đường thẳng ngang (khoảng 15‑20 cm) – đây là xương sống.
2. Vẽ một hình tam giác ở phía bên phải của đường thẳng – đây là đầu cá (đặt vấn đề ở đây).
3. Ghi rõ vấn đề trong tam giác, ví dụ: “Tỷ lệ lỗi sản phẩm tăng 8%”.

Bước 2: Xác định các “xương chính”

1. Chọn 6 yếu tố chính (hoặc ít hơn nếu phù hợp).
2. Vẽ các đường chéo ngắn (xương chính) từ xương sống, hướng về phía trên và dưới, tạo hình dạng giống “xương cá”.
3. Ghi nhãn mỗi xương chính:
4. Man (Con người)
5. Machine (Máy móc)
6. Method (Phương pháp)
7. Material (Vật liệu)
8. Measurement (Đo lường)
9. Environment (Môi trường)

Bước 3: Khám phá nguyên nhân chi tiết (xương phụ)

1. Mời mỗi thành viên đưa ra các nguyên nhân liên quan tới từng xương chính.
2. Sử dụng câu hỏi “Why?” (Tại sao?) lặp lại ít nhất 3‑5 lần để đào sâu.
3. Vẽ các nhánh phụ từ xương chính, ghi ngắn gọn (tối đa 5‑7 từ).
4. Đánh dấu mức độ quan trọng bằng màu sắc hoặc ký hiệu (⭐, ⚠️).

Ví dụ:

• Man (Con người)
• Thiếu đào tạo (⚠️)
• Áp lực công việc cao (⭐)

• Thiếu kinh nghiệm (⚠️)

• Machine (Máy móc)

• Bảo trì không định kỳ (⭐)
• Cài đặt máy không chuẩn (⚠️)
• Độ mòn linh kiện (⭐)

Bước 4: Kiểm tra tính hợp lý và sắp xếp lại

1. Đánh giá lại mỗi nguyên nhân: có thật sự là nguyên nhân gốc rễ?
2. Loại bỏ những nguyên nhân trùng lặp hoặc không liên quan.
3. Sắp xếp lại các nhánh sao cho logic, tránh rối mắt.

Bước 5: Xác định nguyên nhân gốc rễ (Root Cause)

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Sequence Diagram: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Sử dụng “5 Whys” (đặt câu hỏi tại sao 5 lần) cho từng nguyên nhân quan trọng.
2. Ghi chú nguyên nhân cuối cùng dưới dạng “Root Cause”.
3. Đánh dấu bằng màu đỏ hoặc biểu tượng đặc biệt.

Bước 6: Đề xuất giải pháp và hành động

1. Từ mỗi Root Cause, đưa ra biện pháp khắc phục (Corrective Action).
2. Ghi lại trong một bảng phụ:
3. Root Cause
4. Biện pháp
5. Người chịu trách nhiệm
6. Thời hạn thực hiện
7. Chỉ số đo lường (KPIs).

Bước 7: Kiểm tra và theo dõi

1. Lập kế hoạch kiểm tra (Plan-Do-Check-Act – PDCA).
2. Theo dõi KPI sau khi thực hiện biện pháp để xác nhận hiệu quả.
3. Cập nhật sơ đồ nếu có nguyên nhân mới xuất hiện.

4. Các kỹ thuật hỗ trợ trong quá trình vẽ sơ đồ xương cá

4.1. Brainstorming (Động não)

• Thời gian: 15‑30 phút, không cho phép phán xét.
• Công cụ: Sticky notes, bảng trắng.

4.2. Nominal Group Technique (NGT)

• Quy trình: Mỗi người viết ý kiến, sau đó trình bày, thảo luận, và bỏ phiếu ưu tiên.
• Lợi ích: Đảm bảo mọi ý kiến được nghe và giảm ảnh hưởng của người mạnh tiếng.

4.3. Pareto Analysis (Phân tích Pareto)

• Mục đích: Xác định 20% nguyên nhân gây ra 80% vấn đề.
• Cách thực hiện: Đếm tần suất xuất hiện của mỗi nguyên nhân, sắp xếp giảm dần, vẽ biểu đồ Pareto.

4.4. FMEA (Failure Mode and Effects Analysis)

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Nhà Ở: Hướng Dẫn Chi Tiết Từ A Đến Z

• Khi nào dùng: Khi cần đánh giá rủi ro chi tiết cho từng nguyên nhân.
• Kết hợp: Thêm cột Severity, Occurrence, Detection vào sơ đồ để tính RPN (Risk Priority Number).

5. Ví dụ thực tế: Vẽ sơ đồ xương cá cho vấn đề “Sản phẩm bị trả lại do lỗi kích thước”

5.1. Xác định vấn đề

• Vấn đề: “Tỷ lệ trả lại sản phẩm do lỗi kích thước tăng 12% trong Q2/2026”.

5.2. Thành lập nhóm

• Giám đốc sản xuất, trưởng bộ phận QC, kỹ sư thiết kế, công nhân dây chuyền, đại diện khách hàng.

5.3. Thu thập dữ liệu

• Báo cáo QC: 150 sản phẩm trả lại, trong đó 95% là lỗi kích thước.
• Đánh giá máy đo: Độ chính xác 0.02mm (đủ).
• Kiểm tra hồ sơ thiết kế: Thay đổi kích thước thiết kế 3 lần trong 6 tháng qua.

5.4. Vẽ sơ đồ (tóm tắt)

 Sản phẩm bị trả lại do lỗi kích thước | ------------------------------------------------- | | | | | | Man Machine Method Material Measurement Environment | | | | | | - Đào tạo không - Máy đo chưa - Thiết kế - Kiểm tra - Nhiệt độ đủ (⚠) hiệu chuẩn thay đổi không cao (⚠) - Áp lực công - Bảo trì không thống lệ không - Độ ẩm việc (⭐) không định kỳ nhất đạt chuẩn cao (⚠)

5.5. Phân tích “5 Whys” (ví dụ 2 nguyên nhân quan trọng)

Nguyên nhân 1: Đào tạo không đủ (Man)

1. Tại sao nhân viên không biết quy trình đo? → Vì chưa được đào tạo đầy đủ.
2. Tại sao chưa đào tạo đầy đủ? → Vì lịch đào tạo chưa được cập nhật.
3. Tại sao lịch đào tạo chưa cập nhật? → Vì không có người phụ trách.
4. Tại sao không có người phụ trách? → Vì trách nhiệm chưa được phân công rõ ràng.
5. Tại sao trách nhiệm chưa rõ? → Vì quy trình quản lý nhân sự chưa hoàn thiện.

Root Cause: Thiếu người phụ trách đào tạo và quy trình quản lý nhân sự không rõ ràng.

Nguyên nhân 2: Máy đo không hiệu chuẩn (Machine)

1. Tại sao máy đo không hiệu chuẩn? → Vì không có lịch bảo trì định kỳ.
2. Tại sao không có lịch bảo trì? → Vì không có SOP bảo trì.
3. Tại sao không có SOP? → Vì phòng kỹ thuật chưa xây dựng.
4. Tại sao chưa xây dựng? → Vì không được ưu tiên trong kế hoạch.
5. Tại sao không ưu tiên? → Vì chưa nhận ra tác động tới chất lượng.

Root Cause: Thiếu SOP bảo trì máy đo và không nhận thức được tầm quan trọng.

5.6. Đề xuất giải pháp

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Ngữ Cảnh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Root Cause	Biện pháp	Người chịu trách nhiệm	Thời hạn	KPI
Thiếu người phụ trách đào tạo	Thành lập vị trí “Chuyên viên Đào tạo QC”	Phòng Nhân sự	30/07/2026	Hoàn thành tuyển dụng
Quy trình quản lý nhân sự không rõ	Xây dựng SOP “Quản lý Đào tạo”	Phòng HR	15/08/2026	SOP được phê duyệt
Không có SOP bảo trì máy đo	Soạn SOP bảo trì, lập lịch bảo trì hàng tháng	Kỹ sư Bảo trì	01/08/2026	100% máy đo được bảo trì đúng lịch
Không nhận thức tác động	Đào tạo nhận thức chất lượng cho quản lý cấp trung	Trưởng bộ phận QC	15/08/2026	90% quản lý hoàn thành khóa học

5.7. Theo dõi và đánh giá

• KPIs: Giảm tỷ lệ trả lại lỗi kích thước xuống < 3% trong 3 tháng tiếp theo.
• Cuộc họp đánh giá: Hàng tháng, so sánh thực tế với mục tiêu.

6. Những lưu ý quan trọng khi vẽ sơ đồ xương cá

Lưu ý	Mô tả	Hậu quả nếu bỏ qua
Rõ ràng, ngắn gọn	Mỗi nhánh không quá 5‑7 từ.	Sơ đồ rối, khó đọc.
Không bỏ qua yếu tố “People”	Con người thường là nguyên nhân chính.	Bỏ sót nguyên nhân quan trọng.
Kiểm chứng dữ liệu	Dữ liệu phải được xác thực, không dựa vào cảm tính.	Giải pháp không hiệu quả.
Tham gia đa dạng	Bao gồm các bộ phận liên quan.	Thiếu góc nhìn, giải pháp không toàn diện.
Cập nhật liên tục	Khi có thay đổi quy trình, cập nhật sơ đồ.	Sơ đồ lỗi thời, không phản ánh thực tế.

7. Các phần mềm và công cụ hỗ trợ vẽ sơ đồ xương cá hiện đại

Phần mềm	Ưu điểm	Nhược điểm	Giá
Lucidchart	Giao diện trực quan, cộng tác thời gian thực, mẫu sẵn.	Yêu cầu internet, hạn chế bản miễn phí.	Gói cá nhân từ $7.95/tháng
Microsoft Visio	Tích hợp Office, hỗ trợ đa dạng biểu đồ.	Giá cao, cần cài đặt.	$299/lần mua hoặc $5/tháng (Office 365)
draw.io (diagrams.net)	Miễn phí, lưu trên Google Drive hoặc local.	Giao diện ít tính năng nâng cao.	Miễn phí
Miro	Bảng trắng trực tuyến, phù hợp cho brainstorming.	Cần kết nối internet, bản miễn phí giới hạn.	Bản miễn phí, bản trả phí từ $8/tháng
iGrafx	Chuyên cho quản lý quy trình, tích hợp FMEA.	Phức tạp, chi phí cao.	Liên hệ nhà cung cấp

8. Ứng dụng thực tiễn của sơ đồ xương cá trong các ngành

8.1. Ngành sản xuất

• Giảm lỗi sản phẩm: Phân tích nguyên nhân lỗi lắp ráp, đo lường.
• Tối ưu dây chuyền: Xác định nút nghẽn, cải tiến thời gian chu kỳ.

8.2. Ngành dịch vụ

• Cải thiện thời gian chờ: Phân tích nguyên nhân khách hàng chờ lâu (đặt lịch, nhân viên, hệ thống).
• Nâng cao trải nghiệm khách hàng: Xác định yếu tố gây bất mãn (đào tạo, quy trình, công nghệ).

8.3. Y tế

• Ngăn ngừa sai sót y tế: Phân tích nguyên nhân gây lỗi thuốc, sai sót phẫu thuật.
• Cải thiện quy trình bệnh án: Đánh giá yếu tố con người, công nghệ, môi trường.

8.4. Giáo dục

• Giảm tỷ lệ học sinh bỏ học: Xác định nguyên nhân từ gia đình, phương pháp giảng dạy, môi trường học tập.
• Nâng cao chất lượng giảng dạy: Phân tích yếu tố đào tạo giáo viên, tài liệu, công nghệ.

8.5. Công nghệ thông tin

• Giải quyết lỗi phần mềm: Phân tích nguyên nhân lỗi bug, môi trường triển khai.
• Tối ưu quy trình phát triển: Đánh giá phương pháp Agile, công cụ, kỹ năng đội ngũ.

9. Kết luận

Sơ đồ xương cá là một công cụ mạnh mẽ, đơn giản nhưng hiệu quả, giúp các tổ chức và cá nhân đánh giá, phân tích và giải quyết vấn đề một cách có hệ thống. Bằng cách tuân thủ quy trình chuẩn – từ việc xác định vấn đề, thành lập nhóm, thu thập dữ liệu, vẽ sơ đồ, phân tích nguyên nhân gốc rễ, đến đề xuất và thực hiện giải pháp – chúng ta có thể giảm thiểu rủi ro, tăng năng suất, và cải thiện chất lượng một cách bền vững.

Hãy áp dụng những bước và kỹ thuật trong bài viết này vào thực tiễn của mình, và đừng quên luôn cập nhật, học hỏi để sơ đồ xương cá ngày càng trở nên hoàn thiện hơn. Khi mỗi thành viên trong tổ chức hiểu và sử dụng công cụ này một cách thành thạo, chất lượng công việc sẽ được nâng cao, và các vấn đề sẽ được giải quyết nhanh chóng, chính xác hơn bao giờ hết.

Bài viết trên đã cung cấp hướng dẫn chi tiết, ví dụ thực tế và các công cụ hỗ trợ để bạn có thể tự tin tạo và sử dụng sơ đồ xương cá trong mọi tình huống. Chúc bạn thành công!
