Cách Vẽ Sơ Đồ Tuần Tự: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

Trong lĩnh vực thiết kế phần mềm, phân tích hệ thống hay lập trình, sơ đồ tuần tự (Sequence Diagram) là một trong những công cụ quan trọng giúp mô tả cách các đối tượng tương tác với nhau theo thời gian. Việc nắm vững cách vẽ sơ đồ tuần tự không chỉ giúp các nhà phát triển hiểu rõ quy trình nghiệp vụ, mà còn hỗ trợ giao tiếp hiệu quả giữa các thành viên trong nhóm, giảm thiểu lỗi thiết kế và tăng tốc độ triển khai dự án.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất, qua các quy tắc chuẩn, cho tới các kỹ thuật nâng cao và một số công cụ hỗ trợ. Nội dung được chia thành các phần rõ ràng, mỗi phần chứa các ví dụ thực tế, hình minh họa (mô tả bằng văn bản) và các lưu ý quan trọng. Đọc xong, bạn sẽ có thể tự tin vẽ sơ đồ tuần tự cho bất kỳ hệ thống nào, dù là đơn giản hay phức tạp.

1. Tổng Quan Về Sơ Đồ Tuần Tự

1.1 Định Nghĩa

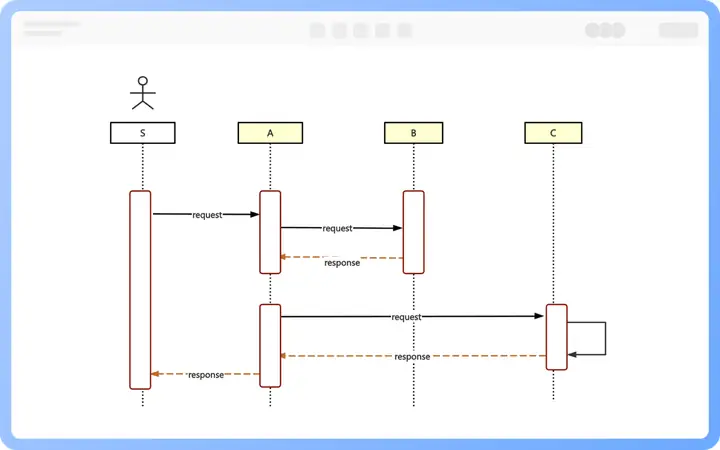

Sơ đồ tuần tự là một loại UML (Unified Modeling Language) diagram mô tả trình tự các tin nhắn (messages) được gửi giữa các đối tượng (objects) hoặc thành phần (components) trong một kịch bản (scenario) cụ thể. Nó tập trung vào thời gian (vertical axis) và các thực thể (horizontal axis).

1.2 Mục Đích Sử Dụng

• Mô tả quy trình nghiệp vụ: Hiểu rõ các bước thực hiện và người chịu trách nhiệm.
• Thiết kế chi tiết: Xác định các phương thức, tham số, và luồng dữ liệu.
• Kiểm thử: Dựa vào sơ đồ để viết test case cho các tương tác.
• Giao tiếp: Trình bày ý tưởng cho khách hàng, nhà quản lý, hoặc các bộ phận khác.

1.3 Các Thành Phần Cơ Bản

Thành phần	Ký hiệu	Mô tả
Actor	Stick figure hoặc tên	Người dùng hoặc hệ thống bên ngoài.
Object / Lifeline	Hộp chữ nhật + đường thẳng dọc	Thực thể tham gia tương tác.
Activation Bar	Hình chữ nhật mỏng trên lifeline	Thời gian đối tượng đang thực hiện một hành động.
Message	Mũi tên	Gửi tin nhắn (gọi phương thức, trả về giá trị).
Return Message	Mũi tên gạch đứt	Trả về kết quả.
Self-Message	Mũi tên vòng lại	Đối tượng gọi chính mình (đệ quy).
Alt, Opt, Loop, Par	Khung điều kiện	Các cấu trúc điều khiển luồng.

2. Bước Chuẩn Bị Trước Khi Vẽ

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Sequence Diagram: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

2.1 Xác Định Mục Tiêu

• Kịch bản nào: Ví dụ: “Đăng ký tài khoản”, “Thanh toán đơn hàng”.
• Mức độ chi tiết: Đối với thiết kế chi tiết, cần liệt kê mọi phương thức; đối với mô tả nghiệp vụ, chỉ cần liệt kê các bước chính.

2.2 Thu Thập Thông Tin

1. Yêu cầu chức năng (functional requirements) – từ tài liệu yêu cầu hoặc user story.
2. Các đối tượng liên quan – xác định actor, hệ thống, module, database, service bên ngoài.
3. Luồng dữ liệu – các dữ liệu đầu vào/đầu ra, định dạng, và các ràng buộc.

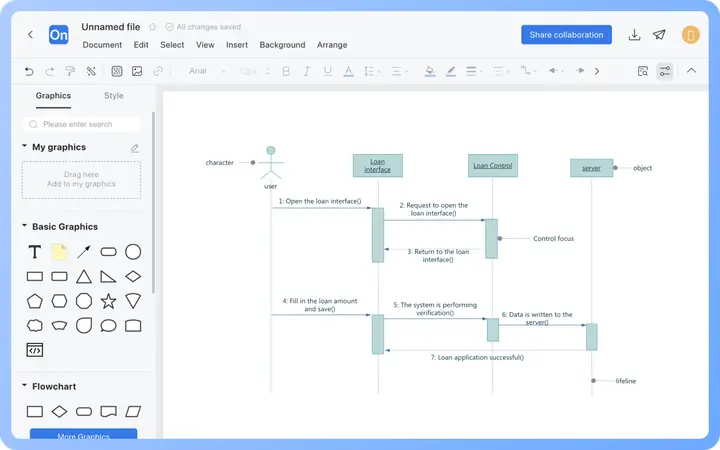

2.3 Lựa Chọn Công Cụ

Công cụ	Loại	Ưu điểm	Nhược điểm
Draw.io (diagrams.net)	Web	Miễn phí, dễ dùng, tích hợp Google Drive	Không hỗ trợ tự động sinh code.
StarUML	Desktop	Hỗ trợ đầy đủ UML, export PNG/SVG	Bản trả phí cho tính năng nâng cao.
PlantUML	Text-based	Viết bằng mã, dễ version control	Cần học ngôn ngữ mô tả.
Microsoft Visio	Desktop	Tích hợp Office, nhiều mẫu	Chi phí cao.
Lucidchart	Web	Collaboration real-time	Giới hạn bản miễn phí.

Nếu bạn muốn tự động hoá và đưa vào CI/CD, PlantUML là lựa chọn tốt nhất. Đối với người mới, Draw.io hoặc Lucidchart sẽ nhanh chóng tạo sơ đồ trực quan.

3. Quy Tắc Cơ Bản Khi Vẽ Sơ Đồ Tuần Tự

3.1 Định Dạng Cơ Bản

1. Đặt Actor ở phía trái (hoặc bên phải tùy theo hướng luồng) và đánh số nếu có nhiều actor.
2. Các Lifeline được sắp thẳng hàng ngang, cách nhau đồng đều.
3. Thời gian tăng dần từ trên xuống dưới.
4. Mỗi message được đặt trên một hàng riêng, không chồng lấn.

3.2 Kiểu Tin Nhắn

Kiểu	Ký hiệu	Mô tả
Synchronous	Mũi tên đầy + line solid	Gọi phương thức, chờ trả về.
Asynchronous	Mũi tên đầy + line dashed	Gửi yêu cầu, không chờ (fire-and-forget).
Return	Mũi tên gạch đứt	Trả về giá trị.
Create	Mũi tên đầy + arrow head at target, lifeline bắt đầu tại điểm nhận	Tạo một đối tượng mới.
Delete	X ở cuối lifeline	Đối tượng bị hủy.

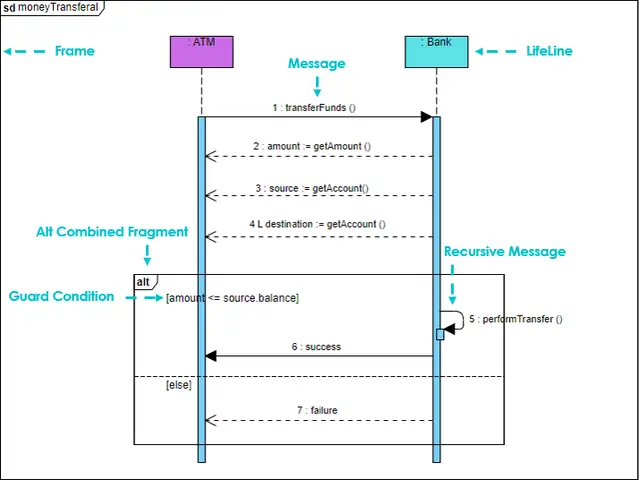

3.3 Cấu Trúc Điều Khiển

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Nhà Ở: Hướng Dẫn Chi Tiết Từ A Đến Z

• Alt (Alternative): Khung chia thành các phần (đánh số 1, 2, …) với điều kiện ở trên.
• Opt (Optional): Tương tự alt nhưng chỉ có một nhánh (có/không).
• Loop: Đánh dấu vòng lặp, có thể chỉ số lần lặp hoặc điều kiện dừng.
• Par: Thực hiện song song, các message được đặt trong các cột.

3.4 Lưu Ý Thông Thường

• Không vẽ quá nhiều chi tiết trong một sơ đồ; nếu quá phức tạp, chia thành multiple diagrams (sub-diagrams).
• Giữ tên message ngắn gọn nhưng đủ ý nghĩa (ví dụ: validateCredentials(), sendConfirmationEmail()).
• Sử dụng màu sắc (nếu công cụ hỗ trợ) để phân biệt các loại message (sync vs async) hoặc các lớp (service, DAO, UI).

4. Quy Trình Vẽ Sơ Đồ Tuần Tự Từng Bước

Bước 1: Xác Định Actor và Lifeline

Ví dụ: Kịch bản Đăng Nhập:

• Actor: User
• Lifelines: LoginPage, AuthController, UserService, UserRepository, Database

Bước 2: Vẽ Các Lifeline

User LoginPage AuthController UserService UserRepository Database
| | | | | |
|-------------->| | | | |

Bước 3: Thêm Message Đồng Bộ

• enterCredentials(username, password)
• validateInput()
• authenticate(username, password)

User -> LoginPage : enterCredentials(username, password)
LoginPage -> AuthController : validateInput()
AuthController -> UserService : authenticate(username, password)

Bước 4: Thêm Return Message

UserService --> AuthController : User (or null)
AuthController --> LoginPage : success / failure
LoginPage --> User : showResult()

Bước 5: Xử Lý Trường Hợp Lỗi (Alt)

alt Credentials valid UserService --> AuthController : User
else Credentials invalid UserService --> AuthController : null
end

Bước 6: Hoàn thiện Activation Bar và Delete (nếu có)

• Khi User được tạo, có thể thêm create message từ UserService tới User.
• Khi đăng xuất, có thể delete đối tượng Session.

Bước 7: Kiểm Tra Lại

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Ngữ Cảnh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Đảm bảo thứ tự thời gian hợp lý.
• Kiểm tra độ liên kết giữa các message (có message trả về không?).
• Đánh dấu điểm bắt đầu và kết thúc của mỗi lifeline (đặc biệt là các đối tượng tạm thời).

5. Ví Dụ Thực Tế: Vẽ Sơ Đồ Tuần Tự Cho Ứng Dụng Đặt Vé Máy Bay

5.1 Mô Tả Kịch Bản

1. User tìm kiếm chuyến bay.
2. Hệ thống FlightSearchService truy vấn ExternalAPI.
3. Kết quả trả về, hiển thị trên SearchResultPage.
4. User chọn chuyến bay, tiến hành đặt vé.
5. PaymentGateway xử lý thanh toán.
6. TicketService tạo vé và gửi email xác nhận.

5.2 Các Lifeline

• User (Actor)
• SearchResultPage
• FlightSearchService
• ExternalAPI
• BookingController
• PaymentGateway
• TicketService
• EmailService

5.3 Sơ Đồ (Mô tả bằng văn bản)

User -> SearchResultPage : searchFlights(origin, destination, date)
SearchResultPage -> FlightSearchService : requestFlights(...)
FlightSearchService -> ExternalAPI : getFlights(...)
ExternalAPI --> FlightSearchService : flightList
FlightSearchService --> SearchResultPage : flightList
SearchResultPage --> User : displayResults(flightList) User -> SearchResultPage : selectFlight(flightId)
SearchResultPage -> BookingController : createBooking(flightId, passengerInfo)
BookingController -> PaymentGateway : processPayment(cardInfo, amount)
alt Payment success PaymentGateway --> BookingController : paymentReceipt BookingController -> TicketService : generateTicket(bookingInfo) TicketService -> EmailService : sendConfirmation(email, ticket) EmailService --> TicketService : emailSent TicketService --> BookingController : ticketInfo BookingController --> SearchResultPage : bookingSuccess(ticketInfo) SearchResultPage --> User : showBookingConfirmation(ticketInfo)
else Payment failure PaymentGateway --> BookingController : paymentError BookingController --> SearchResultPage : bookingFailed(error) SearchResultPage --> User : showError(error)
end

5.4 Phân Tích

• Alt: Xử lý thành công và thất bại của thanh toán.
• Activation Bar: Được đặt trên PaymentGateway, TicketService, EmailService để thể hiện thời gian xử lý.
• Self-Message: Nếu TicketService thực hiện kiểm tra vé trùng lặp, có thể thêm checkDuplicate() tự gọi.

6. Kỹ Thuật Nâng Cao

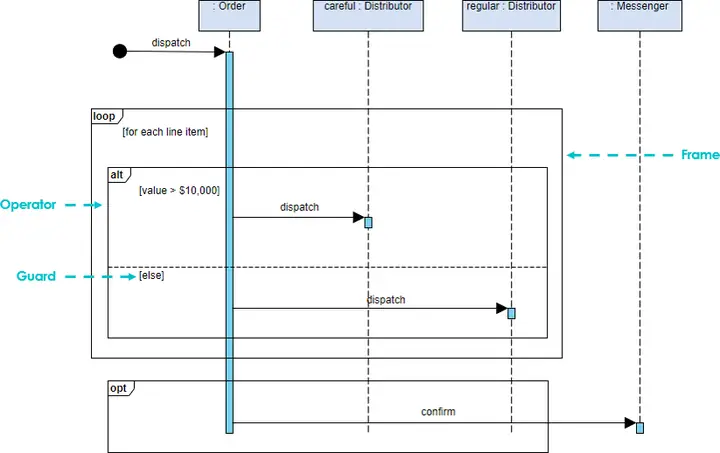

6.1 Sử Dụng Fragment (Alt, Opt, Loop, Par) Chi Tiết

• Loop: Khi người dùng thêm nhiều hành khách vào một đặt chỗ, ta dùng:

loop for each passenger BookingController -> TicketService : addPassengerInfo(passenger)
end

• Par: Khi hệ thống đồng thời gửi email và cập nhật thống kê:

par TicketService -> EmailService : sendConfirmation() TicketService -> AnalyticsService : logBooking()
end

6.2 Kết Hợp Với Các Loại Diagram Khác

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Mạng Pert: Hướng Dẫn Chi Tiết Từ A Đến Z

• Class Diagram: Định nghĩa các lớp User, Booking, Payment. Khi vẽ sơ đồ tuần tự, ta có thể link tới class diagram để hiển thị phương thức.
• State Machine Diagram: Khi một đối tượng có nhiều trạng thái (e.g., Booking có trạng thái Pending, Confirmed, Cancelled), có thể gọi state transition trong message.

6.3 Tự Động Sinh Code Từ Sơ Đồ

Một số công cụ (StarUML, Enterprise Architect) hỗ trợ code generation từ sequence diagram sang skeleton code (Java, C#, Python). Quy trình:

1. Vẽ diagram đầy đủ.
2. Đánh dấu stereotype cho mỗi lifeline (e.g., <<controller>>).
3. Chạy tính năng Generate Code → tạo các interface và method stub.
4. Lập trình viên chỉ cần triển khai logic chi tiết.

6.4 Kiểm Thử Dựa Trên Sơ Đồ Tuần Tự

• Test case extraction: Mỗi message có thể chuyển thành một bước kiểm thử.
• Mocking: Khi thực hiện unit test, các đối tượng phụ thuộc (ExternalAPI, PaymentGateway) được mock dựa trên message đã định nghĩa.
• Behavior Driven Development (BDD): Câu chuyện người dùng (Given-When-Then) có thể ánh xạ trực tiếp tới các đoạn trong sequence diagram.

7. Thực Hành: Hướng Dẫn Tạo Sơ Đồ Tuần Tự Bằng PlantUML

PlantUML cho phép viết sơ đồ bằng đoạn mã text, rất tiện cho việc version control (Git) và tự động hoá.

7.1 Cú Pháp Cơ Bản

@startuml
actor User
participant "LoginPage" as LP
participant "AuthController" as AC
participant "UserService" as US
participant "UserRepository" as UR
database DB User -> LP : enterCredentials(username,password)
LP -> AC : validateInput()
AC -> US : authenticate(username,password)
US -> UR : findByUsername(username)
UR -> DB : SELECT FROM users WHERE username=?
DB --> UR : userRecord
UR --> US : User
US --> AC : User / null
alt success AC --> LP : loginSuccess() LP --> User : showDashboard()
else failure AC --> LP : loginFailed() LP --> User : showError()
end
@enduml

7.2 Chạy PlantUML

• Online: https://plantuml.com/zh/online
• Cài đặt: java -jar plantuml.jar diagram.txt
• IDE integration: Plugin cho VSCode, IntelliJ, Eclipse.

7.3 Lưu Ý Khi Dùng PlantUML

• Đặt alias cho participant để tránh tên dài.
• Sử dụng skinparam để tùy chỉnh màu sắc, font, kích thước.
• Đối với loop và alt, sử dụng cú pháp:

loop 5 times User -> Service : request()
end alt condition A Service --> User : response A
else condition B Service --> User : response B
end

8. Các Sai Lầm Thường Gặp Và Cách Khắc Phục

Sai lầm	Hậu quả	Giải pháp
Quá tải thông tin (nhiều message trên một dòng)	Khó đọc, nhầm lẫn	Chia thành multiple diagrams hoặc use sub-diagrams.
Không đồng nhất kiểu message	Nhầm lẫn sync/async	Đặt key: solid = sync, dashed = async, luôn tuân thủ.
Bỏ qua activation bar	Không thấy thời gian thực hiện	Thêm activation để biểu thị thời gian hoạt động.
Không mô tả lỗi	Thiếu khả năng kiểm thử	Sử dụng alt để mô tả các trường hợp lỗi.
Không cập nhật diagram khi code thay đổi	Tài liệu lỗi thời	Áp dụng continuous documentation: mỗi commit cập nhật diagram.

9. Thực Hành Thực Tế: Dự Án Mini – Ứng Dụng Quản Lý Thư Viện

9.1 Yêu Cầu

• Người dùng đăng nhập, tìm kiếm sách, đặt mượn, trả sách.
• Hệ thống kiểm tra tồn kho, cập nhật trạng thái, gửi email nhắc trả.

9.2 Các Actor và Lifeline

• User (Actor)
• LoginPage
• LibraryController
• BookService
• InventoryRepository
• EmailService
• Database

9.3 Sequence Diagram (PlantUML)

@startuml
actor User
participant LoginPage
participant LibraryController as LC
participant BookService as BS
participant InventoryRepository as IR
participant EmailService as ES
database DB ' Đăng nhập
User -> LoginPage : login(username,password)
LoginPage -> LC : authenticate(username,password)
LC -> BS : verifyUser(username,password)
BS -> IR : findUser(username)
IR -> DB : SELECT FROM users WHERE username=?
DB --> IR : userRecord
IR --> BS : User
BS --> LC : true/false
alt success LC --> LoginPage : loginSuccess() LoginPage --> User : showDashboard()
else failure LC --> LoginPage : loginFailed() LoginPage --> User : showError()
end ' Tìm kiếm sách
User -> LoginPage : searchBook(keyword)
LoginPage -> LC : queryBooks(keyword)
LC -> BS : findBooks(keyword)
BS -> IR : searchBooks(keyword)
IR -> DB : SELECT FROM books WHERE title LIKE %keyword%
DB --> IR : bookList
IR --> BS : bookList
BS --> LC : bookList
LC --> LoginPage : displayBooks(bookList)
LoginPage --> User : showResults(bookList) ' Đặt mượn
User -> LoginPage : borrowBook(bookId)
LoginPage -> LC : requestBorrow(bookId, userId)
LC -> BS : checkAvailability(bookId)
BS -> IR : getBookStatus(bookId)
IR -> DB : SELECT status FROM books WHERE id=bookId
DB --> IR : status
IR --> BS : status
alt Available BS -> IR : updateStatus(bookId, "BORROWED") IR -> DB : UPDATE books SET status='BORROWED' WHERE id=bookId DB --> IR : ok BS -> ES : sendBorrowEmail(userEmail, bookInfo) ES --> BS : emailSent BS --> LC : borrowSuccess() LC --> LoginPage : showBorrowSuccess()
else Not Available BS --> LC : borrowFailed("Not available") LC --> LoginPage : showBorrowError()
end
@enduml

9.4 Phân Tích

• Alt được dùng để phân nhánh trạng thái sách.
• Activation bar trên BookService, InventoryRepository, EmailService.
• Self-message chưa cần, nhưng nếu BookService có retry khi DB lỗi, có thể thêm.

10. Kết Luận và Hướng Phát Triển

Việc vẽ sơ đồ tuần tự không chỉ là một kỹ năng kỹ thuật mà còn là một nghệ thuật truyền đạt. Khi bạn hiểu rõ:

1. Mục đích và đối tượng của sơ đồ.
2. Các thành phần và quy tắc chuẩn.
3. Cách tổ chức thông tin sao cho rõ ràng, dễ đọc.
4. Công cụ phù hợp và kỹ thuật nâng cao (fragment, tự động sinh code, kiểm thử).

…thì bạn sẽ tạo ra tài liệu thiết kế chất lượng, giảm thiểu lỗi, và tăng tốc độ phát triển phần mềm. Hãy thực hành thường xuyên, bắt đầu từ những kịch bản đơn giản, dần dần mở rộng sang các hệ thống phức tạp, và luôn cập nhật sơ đồ cùng với mã nguồn.

Chúc bạn thành công trong việc tạo ra những sơ đồ tuần tự chuẩn xác và hiệu quả!
