Cách Vẽ Thang Máy Đúng Kỹ Thuật: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

Mở Đầu: Tại Sao Việc Vẽ Thang Máy Lại Quan Trọng?

Thang máy (elevator) không chỉ là một thiết bị cơ khí phức tạp mà còn là một yếu tố quan trọng trong kiến trúc và thiết kế nội thất của các tòa nhà. Khi bạn là một kiến trúc sư, kỹ sư thiết kế, hoặc thậm chí là một họa sĩ, việc vẽ thang máy một cách chính xác, đẹp mắt sẽ giúp:

1. Truyền tải ý tưởng thiết kế: Một bản vẽ chi tiết giúp khách hàng, nhà thầu và các bên liên quan hiểu rõ cách bố trí, kích thước và tính năng của thang máy.
2. Đảm bảo an toàn và tuân thủ quy chuẩn: Các tiêu chuẩn an toàn, chiều cao trần, kích thước cabin… đều phải được thể hiện rõ ràng trong bản vẽ.
3. Tăng tính thẩm mỹ: Khi thang máy được thiết kế hài hòa với không gian, nó không chỉ là phương tiện di chuyển mà còn là một điểm nhấn kiến trúc.

Bài viết này sẽ hướng dẫn bạn từng bước cách vẽ thang máy, từ việc chuẩn bị công cụ, nghiên cứu quy chuẩn, đến các kỹ thuật vẽ chi tiết và mẹo nâng cao. Bạn sẽ có một tài liệu tham khảo toàn diện để tạo ra những bản vẽ thang máy chuyên nghiệp, đáp ứng yêu cầu kỹ thuật và thẩm mỹ.

1. Chuẩn Bị Công Cụ Và Phần Mềm

1.1. Công Cụ Vẽ Truyền Thống

Có thể bạn quan tâm: Cách Vẽ Thị Trường Thạ Thu – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Nếu bạn thích vẽ tay, dưới đây là danh sách các dụng cụ cần chuẩn bị:

Dụng Cụ	Mô Tả	Lưu Ý
Bút chì HB / 2B	Dùng để phác thảo tổng thể	Thay bột thường xuyên để tránh vệt
Bút mực (Fineliner) 0.1 – 0.5 mm	Dùng cho đường nét chi tiết	Chọn mực không thấm qua giấy
Thước kẻ kim	Độ chính xác cao, có thang đo	Đảm bảo thước không bị cong
Compas	Vẽ các đường tròn, cung tròn	Đặt đầu kim cứng để tránh lệch
Giấy vẽ A3 hoặc A2	Không gian vẽ rộng	Sử dụng giấy chất lượng cao để tránh thấm mực
Tẩy (Eraser)	Xóa nét phác thảo	Chọn tẩy cao su mềm, không làm hỏng giấy

1.2. Phần Mềm Vẽ Kỹ Thuật

Trong thời đại số, hầu hết các kiến trúc sư và kỹ sư đều sử dụng phần mềm CAD (Computer‑Aided Design) để vẽ thang máy. Dưới đây là một số phần mềm phổ biến và tính năng liên quan:

Phần Mềm	Ưu Điểm	Nhược Điểm
AutoCAD	Độ chính xác cao, hỗ trợ 2D/3D, thư viện block phong phú	Giá bản quyền cao
Revit	Mô hình thông tin xây dựng (BIM), tự động cập nhật khi thay đổi	Yêu cầu máy tính mạnh
SketchUp	Giao diện thân thiện, dễ học, phù hợp cho mô hình 3D nhanh	Không mạnh về chi tiết kỹ thuật
SolidWorks	Tập trung vào cơ khí, mô phỏng chuyển động thang máy	Không thích hợp cho kiến trúc tổng thể
ArchiCAD	Tích hợp BIM, hỗ trợ render chất lượng cao	Độ phổ biến thấp hơn AutoCAD

Lời khuyên: Nếu bạn mới bắt đầu, hãy học AutoCAD cho bản vẽ 2D chi tiết, sau đó mở rộng sang Revit để tạo mô hình 3D và BIM.

1.3. Tài Nguyên Tham Khảo

• Tiêu chuẩn Việt Nam (TCVN) 5670:2026 – “Thang máy và thang cuốn – Yêu cầu an toàn”. Đây là tài liệu quan trọng nhất để biết kích thước, tải trọng, khoảng cách an toàn.
• Sổ tay thiết kế thang máy của các nhà sản xuất (Otis, Schindler, KONE). Các nhà sản xuất thường cung cấp bản vẽ mẫu, bảng thông số kỹ thuật chi tiết.
• Mẫu bản vẽ thang máy trên các trang web kiến trúc (ArchDaily, Behance) để lấy cảm hứng về bố cục và phong cách.

2. Hiểu Rõ Các Thành Phần Cơ Bản Của Thang Máy

Có thể bạn quan tâm: Cách Vẽ Tem Xe Đẹp Và Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Trước khi vẽ, bạn cần nắm rõ cấu trúc của một thang máy. Một thang máy thường bao gồm:

1. Thang máy máy (Machine Room) – Nơi đặt động cơ, bộ truyền động, hệ thống an toàn.
2. Hố thang (Shaft) – Lỗ thang máy trong tường, có chiều cao và chiều rộng xác định.
3. Cây thang (Guide Rails) – Đường ray dẫn cabin lên xuống, thường làm bằng thép.
4. Cabin (Car) – Khoang chứa hành khách, có cửa, bảng điều khiển.
5. Cửa thang (Landing Door) – Cửa mở ra tại mỗi tầng, có cơ chế an toàn.
6. Hệ thống an toàn – Máy phanh, cảm biến, hệ thống tự động ngắt điện khi có sự cố.
7. Bộ điều khiển (Controller) – Bảng điều khiển trung tâm, thường đặt trong máy phòng.

Việc xác định kích thước chuẩn cho từng thành phần là bước đầu tiên của bản vẽ:

Thành Phần	Kích Thước Tham Khảo (đối với thang máy tải người)
Cabine (cỡ tiêu chuẩn)	1.6 m × 1.4 m (rộng × sâu), chiều cao 2.2 m
Cửa thang (cửa ra vào)	0.9 m × 2.1 m (rộng × cao)
Hố thang (độ rộng)	Ít nhất 2.1 m (để chứa cabin + không gian an toàn)
Khoảng cách giữa cabin và hố	≥ 0.2 m (để lắp đặt bộ phận an toàn)
Độ sâu máy phòng	Tối thiểu 1.2 m (tùy loại máy)

Lưu ý: Các kích thước trên là định mức; thực tế có thể thay đổi tùy theo yêu cầu dự án, tải trọng, số tầng, và tiêu chuẩn địa phương.

3. Quy Trình Vẽ Thang Máy Bước‑Bước

3.1. Bước 1: Thu Thập Thông Tin Dự Án

• Số tầng: Xác định tổng chiều cao của tòa nhà và số tầng cần lắp thang máy.
• Tải trọng: Tải trọng thiết kế (kg) và số người tối đa.
• Loại thang máy: Thang máy tải người, thang máy tải hàng, thang máy tốc độ cao, thang máy không gian hẹp…
• Vị trí lắp đặt: Trung tâm tòa nhà, góc tòa, hoặc khu vực dịch vụ.
• Tiêu chuẩn an toàn: TCVN 5670, các quy định về khoảng cách phòng cháy, thoát hiểm.

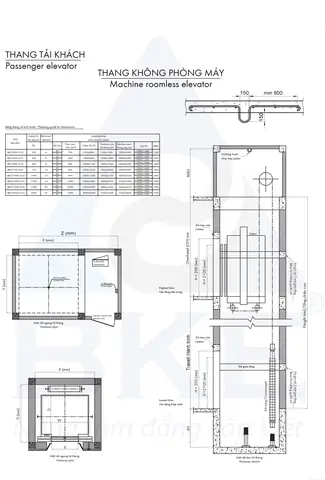

3.2. Bước 2: Vẽ Đồ Thị Tổng Thể (Overall Layout)

1. Xác định vị trí hố thang trên bản mặt bằng. Dùng thước kẻ và lưới tọa độ để đặt hố thang sao cho:
2. Không cản trở các cột bê tông.
3. Gần các khu vực di chuyển, sảnh chờ.
4. Vẽ đường biên hố thang (thường là hình chữ nhật). Ghi chú kích thước (Rộng × Sâu).
5. Đánh dấu vị trí các tầng: Đánh số tầng và vị trí cửa thang trên mỗi tầng.
6. Vẽ vị trí máy phòng (nếu có). Đối với các hệ thống máy thang không có máy phòng (Machine‑Room‑Less – MRL), đánh dấu khu vực chứa động cơ trên trần.

Mẹo: Sử dụng layer trong AutoCAD để tách riêng các thành phần (layer “HO”, “CÂN”, “CÁC TẠNG”…) giúp chỉnh sửa nhanh.

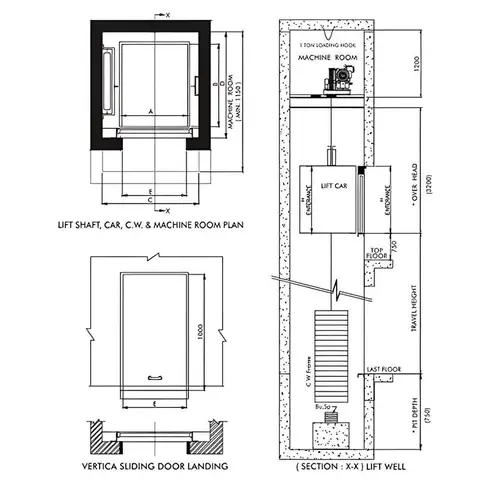

3.3. Bước 3: Vẽ Mặt Cắt (Section) Chi Tiết

Có thể bạn quan tâm: Cách Vẽ Tel&39: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mặt cắt là phần quan trọng nhất để thể hiện cấu tạo bên trong:

1. Chọn vị trí cắt: Thông thường cắt dọc qua trung tâm hố thang.
2. Vẽ hố thang: Đánh dấu độ sâu, chiều rộng, độ dày tường hố.
3. Vẽ cabin: Đặt cabin ở vị trí trung tâm, chiều cao và chiều rộng theo tiêu chuẩn.
4. Vẽ guide rails: Hai bên cabin, mỗi rail có đường kính và vị trí cố định.
5. Vẽ hệ thống dây cáp: Thể hiện dây cáp chạy qua pully, bộ truyền động.
6. Vẽ máy phòng: Nếu có, vẽ động cơ, bộ giảm tốc, bộ phận phanh.
7. Ghi chú các khoảng cách an toàn: Khoảng cách giữa cabin và tường, khoảng cách giữa cabin và hướng dẫn.

3.4. Bước 4: Vẽ Các Chi Tiết Phụ

a. Cửa Thang (Landing Door)

• Kích thước: 0.9 m × 2.1 m (đối với thang máy tải người).
• Cơ cấu: Cánh cửa trượt hoặc mở vòng. Vẽ chi tiết cơ cấu dẫn động, cảm biến an toàn.
• Khoảng cách an toàn: Đảm bảo khoảng cách giữa cửa và bộ phận di chuyển tối thiểu 0.05 m.

b. Bảng Điều Khiển (Control Panel)

• Vị trí: Thường đặt trên tường gần cửa thang hoặc trong cabin.
• Thành phần: Nút gọi tầng, màn hình hiển thị, nút khẩn cấp.
• Kích thước: Khoảng 0.3 m × 0.2 m (tùy thiết kế).

c. Hệ Thống An Toàn

• Phanh dự phòng (Safety Brake): Vẽ vị trí lắp đặt trên guide rails.
• Cảm biến tốc độ (Speed Sensor): Thường đặt ở đầu hố thang.
• Thiết bị cắt điện tự động (Emergency Stop): Đánh dấu các nút dừng khẩn cấp trên mỗi tầng.

3.5. Bước 5: Thêm Chú Thích, Ký Hiệu Và Bảng Thông Số

• Ký hiệu chuẩn: Dùng chuẩn ISO 128 cho ký hiệu kỹ thuật, ví dụ:
• Ø – đường kính.
• ↔ – hướng di chuyển.
• ⧗ – vị trí cảm biến.
• Chú thích: Ghi rõ vật liệu (thép, nhôm, kính), độ dày tường, loại động cơ (tròng, không tròng).
• Bảng thông số: Tạo bảng liệt kê các thông số quan trọng như:
• Tải trọng tối đa (kg)
• Tốc độ di chuyển (m/s)
• Số tầng phục vụ
• Công suất động cơ (kW)
• Độ cao trần (m)

3.6. Bước 6: Kiểm Tra Và Đánh Giá

• Kiểm tra kích thước: Đảm bảo các kích thước thực tế không vượt quá giới hạn của hố thang và máy phòng.
• Kiểm tra tương thích: Đảm bảo các hệ thống điện, cơ khí không xung đột.
• Kiểm tra tiêu chuẩn an toàn: Đối chiếu với TCVN 5670, các tiêu chuẩn quốc tế (EN 81‑20/81‑50).

4. Kỹ Thuật Vẽ 3D Để Trình Bày Thực Tế Hơn

4.1. Tạo Mô Hình 3D Trong Revit

Có thể bạn quan tâm: Cách Vẽ Tay Robot Đầy Sáng Tạo: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Tạo Family “Elevator Shaft”: Dùng công cụ “Family Editor” để tạo khối hố thang với các tham số có thể thay đổi (Width, Depth, Height).
2. Thêm “Elevator Car”: Tạo một family cabin, thiết lập các tham số như “Cabin Width”, “Cabin Height”.
3. Ghép các Family: Đặt cabin vào shaft, thêm guide rails, cửa thang, máy phòng.
4. Áp Dụng Material: Gán vật liệu như “Concrete” cho tường, “Steel” cho rails, “Glass” cho cửa cabin.
5. Render: Dùng V-Ray hoặc Enscape để tạo hình ảnh render chất lượng cao, giúp khách hàng hình dung rõ ràng.

4.2. Sử Dụng SketchUp Để Tạo Mô Hình Nhanh

• Bắt đầu bằng một “Component”: Vẽ hố thang bằng công cụ “Rectangle” → “Push/Pull” để tạo khối 3D.
• Thêm cabin: Tạo một hình hộp mới, đặt trong hố thang.
• Thêm chi tiết: Dùng “Component” cho cửa thang, guide rails, và máy phòng.
• Phong cách: Sử dụng “Materials” để tạo bề mặt kim loại, kính, bê tông.

4.3. Tạo Animation Diễn Tả Quá Trình Di Chuyển

• AutoCAD 3D: Dùng “Animation” → “Path Animation” để mô phỏng cabin lên xuống.
• Revit: Sử dụng “Walkthrough” hoặc “Sections” để tạo video mô phỏng.
• SketchUp: Dùng plugin “Animator” để tạo chuỗi khung hình cabin di chuyển.

Lợi ích: Animation giúp khách hàng và nhà thầu hiểu rõ quá trình vận hành, phát hiện sớm các vấn đề tiềm ẩn.

5. Những Sai Lầm Thường Gặp Khi Vẽ Thang Máy Và Cách Tránh

Sai Lầm	Hệ Quả	Cách Khắc Phục
Bỏ qua tiêu chuẩn chiều cao trần	Cabin chạm trần, gây nguy hiểm	Kiểm tra TCVN 5670, luôn để ít nhất 0.15 m giữa cabin và trần
Không tính khoảng cách an toàn giữa guide rails và tường	Rail bị va đập, hỏng	Đặt rail cách tường ít nhất 0.1 m
Vẽ cửa thang quá cao hoặc quá thấp	Không đáp ứng yêu cầu người khuyết tật	Tuân thủ chuẩn ADA (trong môi trường quốc tế) – chiều cao cửa 2.1 m
Bỏ qua vị trí cảm biến an toàn	Thiết bị không dừng khi gặp vật cản	Đánh dấu vị trí cảm biến trên bản vẽ, kiểm tra với nhà sản xuất
Không cung cấp đủ thông tin vật liệu	Xây dựng sai chất liệu, ảnh hưởng độ bền	Ghi rõ “Material – Thickness” cho mỗi thành phần
Sử dụng tỷ lệ không đồng nhất trong bản vẽ	Gây khó hiểu cho nhà thầu	Đặt cùng một tỷ lệ (ví dụ 1:100) cho toàn bộ bản vẽ dự án

6. Mẹo Nâng Cao Để Tạo Bản Vẽ Thang Máy Độc Đáo

1. Thiết kế cabin theo phong cách nội thất: Sử dụng kính cường lực, gỗ mỹ nghệ, hoặc ánh sáng LED để biến thang máy thành “điểm nhấn”.
2. Tích hợp công nghệ thông minh: Thêm màn hình cảm ứng, hệ thống nhận diện khuôn mặt, hoặc hệ thống gọi cab tự động qua smartphone.
3. Sử dụng vật liệu nhẹ: Thay thép truyền thống bằng hợp kim nhôm‑titan để giảm tải trọng, phù hợp cho tòa nhà siêu cao.
4. Thiết kế “double‑deck”: Hai cabin đặt chồng lên nhau, tăng công suất vận chuyển mà không mở rộng hố thang.
5. Tối ưu hoá năng lượng: Lắp đặt hệ thống tái tạo năng lượng (regen) khi cabin hạ xuống, giảm tiêu thụ điện.

7. Quy Trình Kiểm Định Và Phê Duyệt Bản Vẽ

1. Kiểm tra nội bộ: Đội ngũ thiết kế nội bộ rà soát bản vẽ, đảm bảo không có lỗi kỹ thuật.
2. Kiểm tra với nhà sản xuất thang máy: Gửi bản vẽ cho nhà cung cấp để xác nhận tính khả thi và các thông số kỹ thuật.
3. Nộp bản vẽ cho cơ quan quản lý: Gửi bản vẽ, bảng thông số và tài liệu an toàn cho Sở Xây dựng hoặc cơ quan tương đương.
4. Nhận giấy chứng nhận an toàn: Sau khi qua kiểm định, nhận giấy chứng nhận cho phép lắp đặt và vận hành.
5. Kiểm tra hiện trường: Khi thi công, kỹ sư giám sát phải so sánh thực tế với bản vẽ, chỉnh sửa nếu có sai lệch.

8. Tổng Kết

Việc vẽ thang máy không chỉ là công việc kỹ thuật mà còn là nghệ thuật kết hợp giữa an toàn, chức năng và thẩm mỹ. Bằng cách:

• Chuẩn bị đầy đủ công cụ và phần mềm,
• Hiểu rõ cấu tạo và tiêu chuẩn kỹ thuật,
• Thực hiện quy trình vẽ chi tiết từ bản mặt bằng, mặt cắt đến chi tiết phụ,
• Sử dụng công nghệ 3D và animation để truyền tải ý tưởng,
• Tránh các sai lầm thường gặp và áp dụng các mẹo nâng cao,

bạn sẽ tạo ra những bản vẽ thang máy chuẩn xác, thẩm mỹ và đáp ứng mọi yêu cầu pháp lý. Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện từ cơ bản đến nâng cao, giúp bạn tự tin thực hiện bất kỳ dự án thang máy nào, dù là trong tòa nhà văn phòng, trung tâm thương mại hay khu căn hộ cao cấp.

Chúc bạn thành công và luôn sáng tạo trong mỗi bản vẽ!
