Cách Vẽ Thép Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về việc vẽ thép trong AutoCAD

Trong lĩnh vực kiến trúc, xây dựng và cơ khí, việc vẽ các chi tiết thép một cách chính xác là yếu tố then chốt để đảm bảo tính khả thi và an toàn của dự án. AutoCAD, với khả năng tạo ra các bản vẽ 2D và 3D mạnh mẽ, đã trở thành công cụ tiêu chuẩn cho các kỹ sư và họa sĩ thiết kế. Tuy nhiên, không phải ai cũng nắm vững các kỹ thuật vẽ thép trong phần mềm này. Bài viết dưới đây sẽ cung cấp một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho tới các thủ thuật nâng cao, giúp bạn tự tin thực hiện mọi bản vẽ thép trong AutoCAD.

2. Chuẩn bị môi trường làm việc

2.1. Cài đặt AutoCAD và cấu hình ban đầu

• Phiên bản đề xuất: AutoCAD 2026 trở lên, vì hỗ trợ các lệnh mới và cải tiến hiệu năng.
• Thiết lập đơn vị: Vào UNITS → Chọn Metric → Đơn vị millimeter (mm) cho hầu hết các bản vẽ thép (đối với công trình lớn có thể dùng meter).
• Thiết lập lớp (Layer): Tạo các layer riêng cho khung thép (Rebar), cột (Column), dầm (Beam), mặt cắt (Section) và chú thích (Annotation). Đặt màu sắc và loại đường nét khác nhau để dễ phân biệt.

2.2. Tải và cài đặt các thư viện khối (Block) thép

Các thư viện khối chuẩn như B-rebar, U-rebar, Stirrups, T-beam reinforcement thường có sẵn ở các trang như Autodesk App Store hoặc các nguồn mở. Việc sử dụng khối chuẩn giúp tiết kiệm thời gian và giảm sai sót.

• Cách tải: Vào INSERT → Block → Import Block → Chọn file .dwg hoặc .dwt chứa các khối thép.
• Lưu trữ: Đặt các khối vào thư mục C:\AutoCAD\Blocks\Rebar để dễ dàng truy cập.

3. Các lệnh cơ bản để vẽ thé thép 2D

3.1. Lệnh LINE và POLYLINE

• LINE: Dùng để vẽ các đoạn thẳng riêng lẻ, thường dùng cho cốt thép dài.
• POLYLINE: Dùng cho các dải thép liên tục, cho phép thay đổi độ dày và kiểu đường (điểm, gạch chéo).

Mẹo: Khi vẽ các thanh thép ngang, bật chế độ Ortho (F8) để giữ cho các đoạn thẳng luôn vuông góc.

3.2. Lệnh CIRCLE và ARC

Có thể bạn quan tâm: Cách Vẽ Thân Người Anime: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• CIRCLE: Tạo các vòng tròn đại diện cho cốt thép tròn (đường kính 12mm, 16mm, …).
• ARC: Dùng để vẽ các đoạn cung tròn, ví dụ cốt thép uốn quanh góc.

3.3. Lệnh COPY, MIRROR, ARRAY

• COPY: Nhân bản nhanh các thanh thép.
• MIRROR: Phản chiếu để tạo các thanh đối xứng (ví dụ: cốt thép trên và dưới dầm).
• ARRAY: Tạo dải thép đều cách nhau một khoảng cách cố định (sử dụng RECTANGULAR hoặc PATH).

3.4. Lệnh DIMENSION và TEXT

• Đặt kích thước (dim) cho các khoảng cách giữa các thanh thép.
• Sử dụng MTEXT để ghi chú loại thép, kích thước, và lớp (layer) tương ứng.

4. Quy trình vẽ một dầm bê tông cốt thép (Reinforced Concrete Beam)

4.1. Xác định thông số thiết kế

Thông số	Đơn vị	Giá trị mẫu
Chiều rộng dầm (b)	mm	300
Chiều cao dầm (h)	mm	500
Độ sâu cốt thép (d)	mm	450
Đường kính cốt thép chịu kéo (Φ)	mm	20
Đường kính cốt thép chịu nén (Φ)	mm	16
Khoảng cách giữa các thanh (s)	mm	150

4.2. Vẽ khung dầm

1. Vẽ hình chữ nhật: RECTANGLE → Nhập các tọa độ (0,0) và (b, h).
2. Chia lớp: Đặt hình chữ nhật vào layer Beam (màu xanh).

4.3. Vẽ cốt thép chịu kéo (Bottom Reinforcement)

1. Chọn layer Rebar (màu đỏ).
2. Dùng lệnh ARRAY:
3. RECTANGULAR ARRAY → Đặt Number of Items = INT((b-2cover)/s)+1 (cover = 25mm).
4. Khoảng cách Row Spacing = s.
5. Thêm khối B-20 (cốt thép Φ20).
6. Sửa vị trí: Đảm bảo mỗi thanh cách bề mặt dầm cover (khoảng cách bảo vệ) 25mm.

4.4. Vẽ cốt thép chịu nén (Top Reinforcement)

Lặp lại bước 4.3 nhưng thay đổi:
– Layer: Rebar_Top.
– Khối: B-16.
– Vị trí: Đặt ở phần trên của dầm, cách mặt trên cover 25mm.

4.5. Vẽ cốt thép dọc (Stirrups)

Có thể bạn quan tâm: Cách Vẽ Thân Hình Anime Đúng Chuẩn: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

1. Tạo khối Stirrup-Φ8.
2. Vẽ một vòng: Dùng RECTANGLE → tạo hình chữ nhật nội bộ (b-2cover, h-2cover).
3. Chèn khối Stirrup vào các góc, dùng MIRROR để tạo hình dạng “H”.
4. Array: RECTANGULAR ARRAY với Row Spacing = 200mm (hoặc tùy thiết kế).

4.6. Thêm chú thích và kích thước

• Kích thước: DIMLINEAR cho chiều rộng và chiều cao dầm.
• Kích thước cốt thép: Đánh dấu khoảng cách giữa các thanh bằng DIMLINEAR.
• Ghi chú: MTEXT → “Φ20 @ 150mm – Bottom Reinforcement”, “Φ16 @ 150mm – Top Reinforcement”, “Φ8 Stirrups @ 200mm”.

5. Vẽ thép trong môi trường 3D (Solid Modeling)

5.1. Lý do chuyển sang 3D

• Kiểm tra va chạm (clash detection) giữa các thanh thép và các thành phần khác.
• Xuất bản vẽ sang phần mềm phân tích kết cấu (ETABS, SAP2000).

5.2. Các công cụ 3D cần biết

Lệnh	Chức năng
EXTRUDE	Tạo khối thép 3D từ polyline 2D.
SWEEP	Dùng để tạo thanh thép uốn quanh một đường dẫn.
UNION	Hợp nhất nhiều khối thép thành một đối tượng.
SUBTRACT	Cắt bỏ phần thừa, ví dụ cắt thép qua lỗ mở.
SECTIONPLANE	Kiểm tra mặt cắt nội bộ.

5.3. Thực hành: Tạo cốt thép 3D cho dầm

1. Vẽ polyline 2D cho thanh thép (như trong phần 4).
2. Chuyển sang 3D: EXTRUDE → Chọn polyline → Nhập chiều cao thickness = đường kính thép (ví dụ 20mm).
3. Đặt vị trí: Dùng MOVE và ALIGN để đưa các khối thép vào đúng vị trí trong mô hình dầm 3D.
4. Tạo Stirrups 3D:
5. Vẽ một vòng rectangle nội bộ.
6. EXTRUDE với độ dày 8mm.
7. Dùng ARRAY 3D để đặt các vòng theo khoảng cách thiết kế.

5.4. Kiểm tra giao diện (Intersection)

• Sử dụng lệnh INTERFERE để phát hiện giao điểm giữa các thanh thép và các thành phần khác (cột, tường).
• Nếu có giao điểm không mong muốn, chỉnh sửa vị trí bằng MOVE hoặc thay đổi cover.

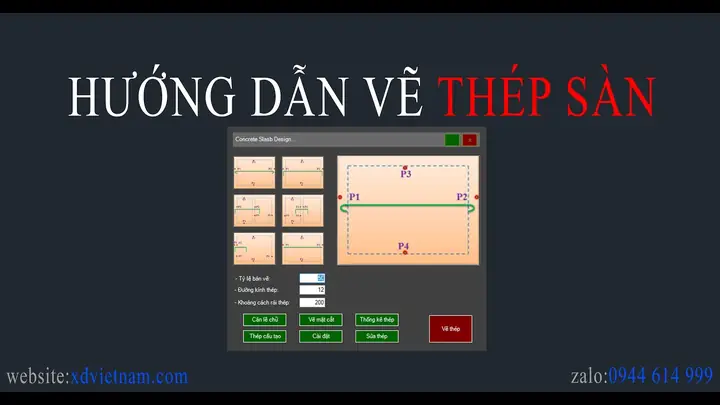

6. Sử dụng các công cụ tự động (AutoLISP, Script) để tăng tốc độ vẽ

6.1. Lập trình AutoLISP cơ bản

Có thể bạn quan tâm: Cách Vẽ Thân Cây Mai Đẹp Và Chuẩn Mực: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

(defun c:RebarBeam ( / b h cover dia spacing) (setq b (getreal "\nEnter beam width (mm): ") h (getreal "\nEnter beam height (mm): ") cover 25 dia 20 spacing 150) ;; Vẽ khung dầm (command "RECTANGLE" (list 0 0) (list b h)) ;; Tạo mảng cốt thép dưới (command "LAYER" "M" "Rebar" "") (command "BLOCK" "Rebar20" (list 0 0) (list 0 0) "CIRCLE" (list 0 0) dia "") (command "ARRAY" "RECTANGULAR" "C" (list (- (/ b 2) cover) (- (/ h 2) cover)) spacing spacing) (princ)
)

• Đoạn code trên tạo nhanh một dầm và mảng cốt thép dưới.
• Bạn có thể mở rộng để thêm top reinforcement và stirrups.

6.2. Sử dụng Script (SCR)

• Tạo file RebarBeam.scr chứa các lệnh AutoCAD:

._-LAYER _M Rebar _C
._RECTANGLE 0,0 300,500
._BLOCK Rebar20 0,0 CIRCLE 0,0 20
._ARRAY _RECTANGULAR 5 150 150

• Chạy bằng lệnh SCRIPT → Chọn file .scr.

6.3. Lợi ích

• Tiết kiệm thời gian: Vẽ hàng trăm thanh thép trong vài giây.
• Đảm bảo tính nhất quán: Mọi thanh có cùng kích thước, khoảng cách chuẩn.
• Dễ bảo trì: Khi thay đổi thông số (đường kính, spacing), chỉ cần sửa script/LISP.

7. Thực hành các tình huống thực tế

7.1. Vẽ cốt thép cho cột bê tông cốt thép

1. Xác định số thanh: Dựa vào thiết kế, ví dụ 8 thanh Φ25.
2. Tạo vòng tròn cho mỗi thanh: CIRCLE → Center = (x, y).
3. Sắp xếp theo hình tròn: Dùng lệnh ARRAY → Polar → Center = (0,0) → Angle = 360 → Items = 8 → Radius = (b/2 – cover).

7.2. Vẽ dầm thép I-beam (Steel Beam)

• Sử dụng khối chuẩn I-Beam từ thư viện.
• Thêm các chi tiết: Bolt holes, stiffeners.
• Chỉnh kích thước: STRETCH hoặc SCALE để thay đổi chiều dài và chiều cao.

7.3. Vẽ kết cấu cầu thép

• Mô hình 3D: Dùng EXTRUDE cho các thanh chính (girders, stringers).
• Dùng lệnh ALIGN để đặt các thanh ngang (cross beams) chính xác trên trục.
• Kiểm tra bằng SECTIONPLANE để xem mặt cắt và đảm bảo không có va chạm.

8. Các lưu ý quan trọng khi vẽ thép trong AutoCAD

Lưu ý	Mô tả	Hậu quả nếu không tuân thủ
Cover (khoảng cách bảo vệ)	Đảm bảo thép cách bề mặt bê tông ít nhất 20‑30mm.	Rủi ro ăn mòn, giảm khả năng chịu lực.
Độ chính xác	Sử dụng SNAP và GRID để đặt các điểm chính xác.	Sai lệch có thể làm lệch thiết kế so với thực tế.
Quản lý layer	Mỗi loại thép, chú thích, và cấu kiện nên có layer riêng.	Khó chỉnh sửa, rối mắt khi in bản vẽ.
Tên khối (Block Name)	Đặt tên rõ ràng (ví dụ: Rebar_20_150).	Khó tìm kiếm, gây nhầm lẫn khi dùng thư viện.
Kiểm tra giao diện	Dùng INTERFERE hoặc OVERKILL để loại bỏ trùng lặp.	Tạo bản vẽ nặng, gây lỗi khi xuất ra phần mềm khác.
Sao lưu thường xuyên	Sử dụng tính năng AutoSave và lưu bản sao.	Mất dữ liệu khi phần mềm bị treo.

9. Xuất bản vẽ và chia sẻ

Có thể bạn quan tâm: Cách Vẽ Thân Anime Nữ: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

9.1. Định dạng file

• DWG: Định dạng gốc, dùng để tiếp tục chỉnh sửa.
• DXF: Dùng khi chia sẻ với người dùng không có AutoCAD.
• PDF: Dành cho bản in, cần bật Plot Style Table để giữ màu layer.

9.2. Thiết lập Plot

1. Page Setup Manager → Chọn Paper Size (A1, A2,…).
2. Plot Scale: 1:100 hoặc 1:50 tùy yêu cầu.
3. Plot Style: Chọn monochrome cho bản vẽ kỹ thuật, hoặc color để phân biệt các layer.

9.3. Kiểm tra trước khi in

• Sử dụng PLOT → Preview để kiểm tra mọi chi tiết xuất hiện đúng.
• Đảm bảo lineweight của các lớp cốt thép đủ dày (0.5‑0.7mm) để dễ nhìn.

10. Tổng kết và lời khuyên cuối cùng

Việc vẽ thép trong AutoCAD không chỉ đòi hỏi kỹ năng sử dụng các lệnh cơ bản mà còn cần nắm vững quy chuẩn thiết kế, quản lý layer, và biết cách tự động hoá quy trình bằng script hay AutoLISP. Khi đã thành thạo, bạn sẽ:

• Tiết kiệm thời gian: Vẽ hàng trăm thanh thép chỉ trong vài giây.
• Giảm lỗi: Nhờ các lớp và khối chuẩn, sai sót trong kích thước và vị trí được giảm thiểu.
• Tăng tính chuyên nghiệp: Bản vẽ sạch sẽ, có chú thích đầy đủ, dễ dàng chia sẻ với đồng nghiệp và nhà thầu.

Hãy bắt đầu thực hành ngay hôm nay: tạo một thư mục Blocks riêng, tải các khối thép chuẩn, và viết một đoạn AutoLISP đơn giản để tự động tạo dầm bê tông cốt thép. Khi đã quen, mở rộng sang mô hình 3D và tích hợp với phần mềm phân tích kết cấu để nâng cao chất lượng dự án của bạn.

Chú ý: Luôn tuân thủ các tiêu chuẩn quốc gia (VD: TCVN 5714-2008 cho cốt thép trong Việt Nam) và các hướng dẫn của nhà thầu để đảm bảo tính an toàn và hợp pháp của bản vẽ.

Chúc bạn thành công trong việc tạo ra những bản vẽ thép chuẩn xác, hiệu quả và chuyên nghiệp!
