Cách Vẽ Thép Trong Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về việc vẽ thép trong CAD

Trong ngành xây dựng và cơ khí, việc mô hình hoá chi tiết các cấu kiện thép bằng phần mềm CAD (Computer Aided Design) đã trở thành tiêu chuẩn không thể thiếu. Không chỉ giúp các kỹ sư, kiến trúc sư tiết kiệm thời gian mà còn nâng cao độ chính xác, giảm thiểu sai sót trong quá trình thiết kế và thi công. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin vẽ thép trong các phần mềm CAD phổ biến như AutoCAD, SolidWorks, và Revit.

Lưu ý: Bài viết tập trung vào AutoCAD vì đây là phần mềm được sử dụng rộng rãi nhất trong vẽ thép công trình, nhưng các nguyên tắc và kỹ thuật cũng có thể áp dụng tương tự cho các phần mềm CAD khác.

2. Chuẩn bị môi trường làm việc

2.1 Cài đặt AutoCAD và các plug‑in hỗ trợ

• Phiên bản AutoCAD: Đối với vẽ thép, nên sử dụng AutoCAD 2026 trở lên để tận dụng các tính năng 3D và thư viện khối (blocks) mới.
• Plug‑in hữu ích:
• AutoCAD Architecture: Cung cấp các công cụ vẽ kiến trúc và kết cấu nhanh hơn.
• CADWorx Structural: Một bộ công cụ chuyên dụng cho kết cấu thép và bê tông, tích hợp sẵn các mẫu khối thép, kết nối, và tính toán.
• BIM 360 Docs: Đối với quản lý dự án và chia sẻ mô hình trong môi trường BIM.

2.2 Thiết lập đơn vị và hệ tọa độ

• Đơn vị đo: Đối với các dự án kết cấu thép, thường sử dụng mm (milimet) hoặc m (metre). Đặt trong UNITS → Length → chọn Millimeters.
• Hệ tọa độ: Sử dụng World Coordinate System (WCS) cho các bản vẽ 2D và User Coordinate System (UCS) để dễ dàng vẽ các chi tiết nghiêng, quay.

2.3 Tạo template (mẫu bản vẽ)

• Layers (Lớp): Định nghĩa các lớp chuẩn như:
• 0-THICK – Đường nét chính.
• 0-THIN – Đường nét phụ, chú thích.
• 0-STRUCTURE – Các khối thép.
• 0-DIMENSION – Kích thước.
• Line Types (Kiểu đường): Sử dụng Hidden, Center, Dashdot cho các đường ẩn, trục trung tâm, và các chi tiết đặc biệt.
• Text Styles: Đặt font ISOCP hoặc Arial, kích thước 2.5mm cho chú thích tiêu chuẩn.

3. Các khái niệm cơ bản trong vẽ thép

Có thể bạn quan tâm: Cách Vẽ Thép Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

3.1 Khối (Block) và Dynamic Block

• Block: Là một tập hợp các đối tượng (line, arc, text…) được gộp lại thành một thực thể duy nhất, có thể chèn nhiều lần.
• Dynamic Block: Cho phép thay đổi kích thước, hướng, hoặc các thuộc tính khác mà không cần tạo block mới. Đối với thép, Dynamic Block rất hữu ích cho các profile, angle, channel, tube với các kích thước tiêu chuẩn (e.g., IPE, HEA, HEB).

3.2 Thư viện khối thép (Steel Library)

• Thư viện chuẩn: Bao gồm các khối I-beam, H-beam, angle, channel, pipe, bolt, nut… Được tạo sẵn theo tiêu chuẩn EN, ISO, ASTM.
• Tự tạo khối: Khi không có sẵn, bạn có thể vẽ profile bằng PLINE + OFFSET, sau đó chuyển thành block.

3.3 Các loại kết nối (Connection)

• Bolted connection: Đinh vít, sử dụng bolt và nut.
• Welded connection: Hàn, thường biểu diễn bằng đường hàn (WELD layer).
• Riveted connection: Đinh tán, ít dùng hiện nay nhưng vẫn có trong một số dự án cũ.

4. Bước‑bước vẽ thép trong AutoCAD

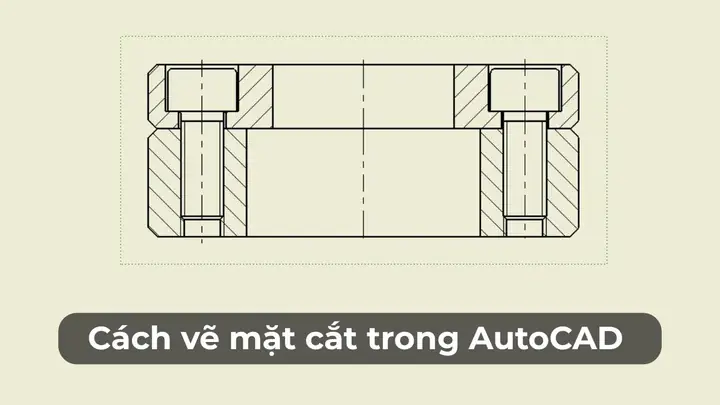

4.1 Tạo profile thép (section)

1. Vẽ profile bằng PLINE:
   PLINE 0,0 200,0 200,10 0,10 C
2. Offset để tạo độ dày tường:
3. Gõ OFFSET, nhập giá trị dày (ví dụ 8mm), chọn profile ban đầu, rồi click vào phía trong để tạo profile thứ hai.
4. Chuyển thành block:
5. Chọn cả hai polyline, gõ BLOCK, nhập tên (VD: IPE200), chọn điểm base (thường là góc dưới‑trái).

4.2 Đặt khối thép vào bản vẽ

• Lệnh INSERT:
• Gõ INSERT, chọn block IPE200, nhập tọa độ (X, Y) và tỉ lệ (Scale X, Y, Z).

• Đối với 3D, nhập Scale Z để tạo chiều cao (độ dài của dầm).

• Sử dụng Tool Palette:

• Kéo block từ palette vào bản vẽ, nhanh hơn khi có nhiều loại thép.

4.3 Xác định vị trí và hướng

Có thể bạn quan tâm: Cách Vẽ Thân Người Anime: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Dùng UCS:
• Gõ UCS, chọn Face, click vào mặt của dầm để đặt UCS song song với mặt đó.

• PLAN → Current UCS để quay lại chế độ xem bình thường.

• Rotate và Mirror:

• ROTATE để xoay dầm theo góc cần thiết (ví dụ 45°).
• MIRROR để tạo dầm đối xứng (ví dụ cột trái và phải).

4.4 Thêm chi tiết kết nối

4.4.1 Bolted connection

1. Chèn block bolt:
2. Sử dụng block BOLT_M12 (đường kính 12mm).
3. Đặt vị trí bolt:
4. Dùng ARRAY (Rectangular) để tạo chuỗi bolt dọc theo đường nối.
5. Ghi chú:
6. Tạo MTEXT để ghi thông số (e.g., M12 x 30).

4.4.2 Welded connection

1. Vẽ đường hàn:
2. Chọn layer WELD, dùng LINE hoặc POLYLINE.
3. Đánh dấu loại hàn:
4. Thêm MTEXT như Fillet Weld 6mm.

4.5 Thêm kích thước (Dimension)

• DIMLINEAR: Đối với chiều dài dầm, chiều rộng, độ dày.
• DIMANGULAR: Đối với góc nghiêng.
• DIMRADIUS/DIMDIAMETER: Đối với ống, vòng tròn.

4.6 Kiểm tra và tinh chỉnh

• OVERKILL: Xóa các đối tượng trùng lặp.
• PURGE: Loại bỏ các block, layer không dùng.
• AUDIT: Kiểm tra lỗi file.

5. Kỹ thuật vẽ thép 3D trong AutoCAD

5.1 Sử dụng lệnh EXTRUDE

1. Chọn profile (block hoặc polyline).
2. Gõ EXTRUDE, nhập độ dài (e.g., 6000mm).
3. Kết quả là một khối 3‑D thể hiện dầm.

5.2 Thêm chi tiết phụ trợ (Reinforcement, Bracing)

• Reinforcement: Dùng ARRAY để tạo hàng cột, dầm phụ.
• Bracing: Vẽ bằng LINE + THICKEN để tạo móc, sau đó EXTRUDE.

5.3 Áp dụng vật liệu và thuộc tính

Có thể bạn quan tâm: Cách Vẽ Thân Hình Anime Đúng Chuẩn: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao

• MATPROP: Gán vật liệu (Steel, ASTM A36).
• PROPERTIES: Thiết lập Mass, Density, Center of Gravity để tính toán tải.

5.4 Render và xuất bản

• Render: Sử dụng RENDER để tạo hình ảnh thực tế, áp dụng material Steel.
• Export: Lưu dưới dạng DWG, DXF, hoặc IFC để chia sẻ với các phần mềm BIM.

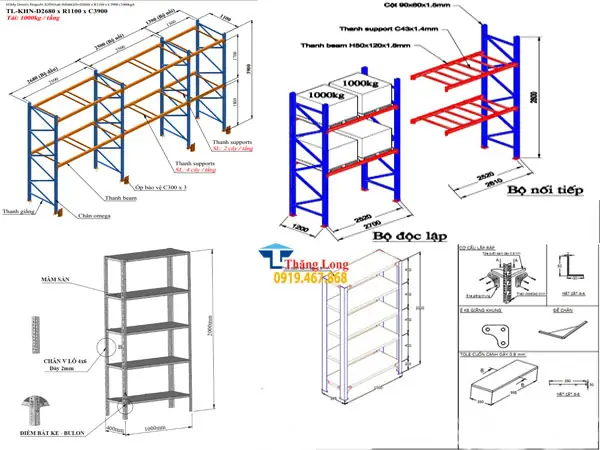

6. Thực hành: Vẽ một khung thép đơn giản

6.1 Mô tả dự án

• Khung 2 tầng:
• Cột IPE300, dầm chính IPE400, dầm phụ IPE200.
• Khoảng cách cột 4m, chiều dài dầm 8m.

6.2 Các bước thực hiện

Bước	Nội dung	Lệnh
1	Tạo layer STRUCTURE	LAYER → New → STRUCTURE
2	Vẽ profile IPE300	INSERT → IPE300
3	Đặt cột tại (0,0), (4000,0), (0,4000), (4000,4000)	COPY → Array
4	Vẽ dầm chính IPE400 giữa các cột	INSERT → IPE400 → ROTATE 90°
5	Vẽ dầm phụ IPE200	INSERT → IPE200 → MIRROR
6	Thêm bolt kết nối dầm‑cột	INSERT → BOLT_M16 → ARRAY
7	Thêm kích thước	DIMLINEAR cho chiều dài, DIMDIAMETER cho bolt
8	Kiểm tra 3D: EXTRUDE các profile	EXTRUDE → độ dài 4000mm
9	Gán vật liệu	MATPROP → Steel ASTM A992
10	Render và xuất file	RENDER → EXPORT → DWG

Kết quả cuối cùng là một mô hình 3D hoàn chỉnh của khung thép, sẵn sàng cho việc phân tích kết cấu hoặc truyền sang phần mềm tính toán (SAP2000, ETABS).

7. Các lưu ý quan trọng khi vẽ thép trong CAD

1. Tuân thủ tiêu chuẩn: Luôn kiểm tra các tiêu chuẩn thiết kế (EN 1993, AISC, ASTM) để chọn đúng kích thước và loại thép.
2. Độ chính xác: Đặt SNAP và GRID phù hợp để tránh sai lệch vị trí.
3. Quản lý block: Đặt tên block ngắn gọn, có mã tiêu chuẩn (VD: IPE200, HEA400).
4. Sử dụng Dynamic Block: Giảm thiểu số lượng block, tăng tính linh hoạt khi thay đổi kích thước.
5. Kiểm tra giao diện (Clash): Khi mô hình 3D, dùng lệnh INTERFERE để phát hiện va chạm giữa các thành phần.
6. Tối ưu file: Thường xuyên PURGE và OVERKILL để file không bị nặng.

8. Tích hợp với BIM và các phần mềm tính toán

Có thể bạn quan tâm: Cách Vẽ Thân Cây Mai Đẹp Và Chuẩn Mực: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

8.1 Xuất file IFC

• IFC (Industry Foundation Classes): Định dạng mở cho BIM, cho phép truyền dữ liệu mô hình thép sang Revit, Tekla Structures, hoặc Navisworks.
• Trong AutoCAD, chọn EXPORT → IFC. Đặt các thuộc tính như Material, Section, Connection Type.

8.2 Kết nối với phần mềm tính toán kết cấu

• SAP2000 / ETABS: Nhập file DWG, sau đó ánh xạ các thành phần thép vào các phần tử kết cấu.
• Tekla Structures: Import DWG, sử dụng công cụ “Import CAD” để biến các khối CAD thành các phần tử thép có tính toán.

8.3 Đồng bộ dữ liệu qua BIM 360

• Đăng tải bản vẽ lên BIM 360 Docs, chia sẻ với các bên liên quan, cho phép nhận xét, chỉnh sửa trực tuyến, và theo dõi phiên bản.

9. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Block không hiển thị đúng kích thước	Scale không đúng khi chèn	Kiểm tra lại Scale trong INSERT hoặc Properties.
Đường hàn không hiển thị	Layer WELD bị tắt	Mở lại layer hoặc dùng LAYON.
Các khối chồng lên nhau	Không dùng OVERKILL	Chạy OVERKILL sau khi hoàn thành bản vẽ.
Kích thước sai lệch	Đơn vị không đồng nhất	Kiểm tra UNITS và DIMSTYLE.
File nặng, chậm	Quá nhiều block, Xref	Dọn dẹp PURGE, giảm số lượng Xref, dùng XREF thay vì chèn trực tiếp.

10. Tổng kết

Việc vẽ thép trong CAD không chỉ là thao tác kỹ thuật mà còn là quá trình tư duy logic, tuân thủ chuẩn mực và tối ưu hoá quy trình làm việc. Từ việc chuẩn bị môi trường, tạo và quản lý các khối thép, đến việc áp dụng các kỹ thuật 3D và tích hợp BIM, mỗi bước đều đóng góp vào chất lượng cuối cùng của dự án.

Những điểm cốt lõi cần nhớ:

1. Chuẩn bị template và layer để giảm thời gian thiết lập.
2. Sử dụng Dynamic Block để linh hoạt thay đổi kích thước và thuộc tính.
3. Áp dụng các công cụ 3D như EXTRUDE, UCS, ARRAY để mô hình hoá chính xác.
4. Kiểm tra và tối ưu file thường xuyên để tránh lỗi và giảm tải hệ thống.
5. Kết nối với BIM và phần mềm tính toán để tạo chuỗi giá trị liên tục từ thiết kế tới thi công.

Hy vọng qua bài viết này, bạn đã nắm vững quy trình và các kỹ thuật cần thiết để vẽ thép trong CAD một cách chuyên nghiệp, hiệu quả và đáp ứng đầy đủ yêu cầu kỹ thuật của dự án. Chúc bạn thành công trong mọi thiết kế!
