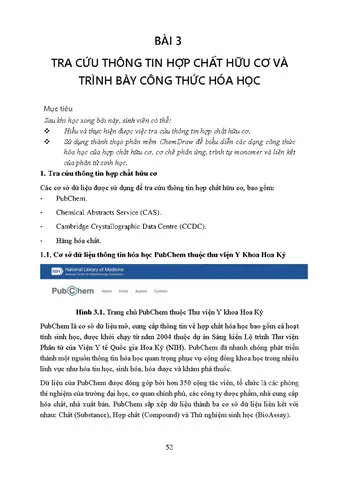

Mở Đầu

ChemDraw là một trong những phần mềm vẽ cấu trúc hoá học phổ biến và mạnh mẽ nhất hiện nay, được sử dụng rộng rãi trong các phòng thí nghiệm, trường đại học, và các công ty dược phẩm. Việc nắm vững cách vẽ trên ChemDraw không chỉ giúp bạn thể hiện ý tưởng một cách trực quan mà còn tiết kiệm thời gian trong việc chuẩn bị báo cáo, bài báo, và bản thảo. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những thao tác cơ bản đến các kỹ năng nâng cao, nhằm giúp bạn trở thành một “bậc thầy” trong việc sử dụng ChemDraw.

Có thể bạn quan tâm: Cách Vẽ Trên Altium Designer: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Tổng Quan Về ChemDraw

1.1 Lịch Sử và Phát Triển

ChemDraw được phát triển lần đầu vào năm 1985 bởi công ty Cambridge Soft (sau này được mua lại bởi PerkinElmer). Ban đầu, phần mềm chỉ hỗ trợ vẽ các cấu trúc hữu cơ đơn giản, nhưng qua các phiên bản cập nhật, nó đã mở rộng sang vẽ cấu trúc vô cơ, sinh học, phản ứng, và thậm chí là mô phỏng quang phổ.

1.2 Các Phiên Bản Chính

• ChemDraw Professional: Dành cho người dùng chuyên nghiệp, tích hợp đầy đủ các công cụ vẽ, tính toán và xuất bản.
• ChemDraw Prime: Phiên bản nhẹ hơn, thích hợp cho sinh viên và người mới bắt đầu.
• ChemDraw Cloud: Dịch vụ dựa trên web, cho phép làm việc cộng tác qua internet.

1.3 Ứng Dụng Thực Tế

• Vẽ công thức cấu trúc trong bài báo khoa học.
• Thiết kế thuốc và phân tử lead trong ngành dược.
• Tạo sơ đồ phản ứng cho giáo trình và bài giảng.
• Phân tích dữ liệu quang phổ và tính toán các thuộc tính hoá học.

Có thể bạn quan tâm: Cách Vẽ Trái Nh – Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

2. Cài Đặt và Cấu Hình Ban Đầu

2.1 Yêu Cầu Hệ Thống

• Hệ điều hành: Windows 10 trở lên, macOS 10.13 trở lên.
• RAM: Tối thiểu 4 GB (khuyến nghị 8 GB trở lên).
• CPU: Intel i5 hoặc tương đương.
• Không gian ổ đĩa: Khoảng 500 MB cho phần mềm và dữ liệu.

2.2 Quy Trình Cài Đặt

1. Tải phần mềm: Truy cập trang web chính thức của PerkinElmer, đăng ký tài khoản và tải file cài đặt phù hợp.
2. Chạy file .exe (Windows) hoặc .dmg (macOS): Nhấp đúp để bắt đầu quá trình cài đặt.
3. Nhập key bản quyền: Khi được yêu cầu, nhập key bản quyền mà bạn đã mua hoặc dùng bản trial.
4. Chọn ngôn ngữ và vị trí cài đặt: Đề xuất để mặc định bằng tiếng Anh, nhưng có thể chuyển sang tiếng Việt trong phần cài đặt bổ sung.
5. Hoàn tất và khởi động: Sau khi cài đặt xong, mở ChemDraw và kiểm tra phiên bản.

2.3 Cấu Hình Giao Diện

• Toolbar: Thanh công cụ nằm ở phía trên, chứa các biểu tượng vẽ (atom, bond, ring, arrow, text, …).
• Toolbox: Bên trái, liệt kê các công cụ chi tiết (structure templates, fragment library, …).
• Canvas: Không gian làm việc trung tâm, nơi bạn vẽ và chỉnh sửa.
• Properties Panel: Bên phải, hiển thị các thuộc tính của phần tử đang chọn (kích thước, màu sắc, kiểu liên kết, …).

Bạn có thể tùy chỉnh vị trí và hiển thị của các panel này bằng cách kéo và thả, hoặc vào View → Toolbars để bật/tắt.

3. Các Thành Phần Cơ Bản Khi Vẽ

3.1 Vẽ Nguyên Tố (Atom)

• Cách thực hiện: Nhấp vào biểu tượng “Atom” trên toolbar, sau đó click vào canvas để đặt nguyên tử. Gõ ký hiệu nguyên tử (C, O, N, Cl, …) trên bàn phím và nhấn Enter.
• Thay đổi thuộc tính: Khi chọn nguyên tử, bạn có thể thay đổi màu, kích thước, và số lượng electron (valence) trong Properties Panel.

3.2 Vẽ Liên Kết (Bond)

• Single bond: Nhấp vào biểu tượng “Single Bond” và kéo từ nguyên tử này sang nguyên tử khác.
• Double, Triple bond: Chọn biểu tượng tương ứng trên toolbar (Double, Triple) hoặc nhấn phím tắt 2 hoặc 3 sau khi chọn single bond.
• Wedge and Hash: Dùng để biểu diễn stereochemistry (định hướng không gian). Chọn “Wedge” (đường tam giác) hoặc “Hash” (đường gạch chéo) và kéo tới nguyên tử mục tiêu.

3.3 Vòng (Ring)

• Ring templates: Trong Toolbox, có sẵn các mẫu vòng (benzene, cyclohexane, pyridine, …). Kéo thả mẫu vào canvas, sau đó chỉnh sửa bằng cách thay đổi nguyên tử hoặc liên kết.
• Tạo vòng tự do: Chọn công cụ “Ring” và kéo chuột để tạo vòng có số nguyên tử tùy ý (ví dụ 5, 6, 7). Khi thả chuột, ChemDraw sẽ tự động tạo các liên kết.

3.4 Nhóm chức năng (Functional Groups)

• Fragment library: ChemDraw cung cấp thư viện các nhóm chức năng (–OH, –NH₂, –COOH, …). Kéo thả vào canvas và gắn vào nguyên tử mong muốn.
• Tự tạo fragment: Vẽ nhóm chức năng một lần, chọn toàn bộ, nhấn Ctrl+Shift+S để lưu vào thư viện cá nhân.

3.5 Văn Bản và Ghi Chú (Text & Annotation)

• Text tool: Nhấp vào biểu tượng “Text” và click vào vị trí muốn chèn. Gõ nội dung, có thể thay đổi font, kích thước, màu.
• Arrow và Reaction arrow: Dùng để mô tả quá trình phản ứng. Chọn “Arrow” và kéo từ chất phản ứng tới sản phẩm. Có các kiểu mũi tên (single, double-headed, equilibrium) trong menu.

4. Quy Trình Vẽ Một Phản Ứng Hóa Học Đơn Giản

Bước 1: Chuẩn Bị Canvas

• Mở một tài liệu mới (File → New). Đặt kích thước canvas phù hợp: File → Page Setup → Size (A4, Letter, …).

Bước 2: Vẽ Các Chất Phản Ứng

1. Chọn công cụ “Atom” và đặt các nguyên tử chính của chất phản ứng.
2. Sử dụng “Ring” để tạo các vòng aromatic (benzene, heterocycle) nếu cần.
3. Gắn các nhóm chức năng bằng cách kéo từ “Fragment Library” hoặc tự vẽ.

Bước 3: Vẽ Các Sản Phẩm

• Lặp lại bước 2 cho các sản phẩm, đặt chúng ở vị trí phía bên phải hoặc dưới của chất phản ứng, tạo không gian cho mũi tên phản ứng.

Bước 4: Thêm Mũi Tên Phản Ứng

• Chọn công cụ “Reaction Arrow” → kéo từ chất phản ứng tới sản phẩm.
• Đối với phản ứng đa bước, sử dụng multiple arrows và intermediate structures.

Bước 5: Ghi Chú Điều Kiện Phản Ứng

• Sử dụng Text tool để ghi các điều kiện (nhiệt độ, dung môi, xúc tác). Đặt chúng gần mũi tên hoặc dưới dạng chú thích.

Bước 6: Kiểm Tra và Sửa Lỗi

Có thể bạn quan tâm: Cách Vẽ Trên Blender: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao Cho Người Mới Bắt Đầu

• Kiểm tra lại các liên kết, độ chính xác của stereochemistry (wedge/hash), và tính hợp lệ của công thức (ChemDraw sẽ tự động thông báo lỗi nếu có).

Bước 7: Lưu và Xuất File

• File → Save As: Lưu dưới định dạng .cdx (định dạng gốc ChemDraw) để có thể chỉnh sửa sau.
• File → Export: Chọn định dạng ảnh (PNG, JPEG, SVG) hoặc định dạng vector (PDF, EPS) để chèn vào tài liệu báo cáo.

5. Các Kỹ Thuật Nâng Cao

5.1 Sử Dụng Smart Layout

ChemDraw có tính năng Smart Layout giúp tự động sắp xếp lại cấu trúc sao cho gọn gàng, tránh chồng chéo. Để sử dụng:
– Chọn toàn bộ cấu trúc → Structure → Clean Up hoặc nhấn Ctrl+U.
– Tùy chỉnh trong Clean Up Options (khoảng cách giữa các nguyên tử, góc liên kết, …).

5.2 Vẽ Các Phức Hợp Kim (Coordination Complexes)

• Metal center: Chọn “Atom”, nhập ký hiệu kim loại (Fe, Cu, Pt, …) và đặt ở trung tâm.
• Ligand attachment: Dùng công cụ “Bond” để nối các ligand (NH₃, CO, phosphine). Có thể sử dụng bond order đặc biệt (dative bond) bằng cách nhấn Ctrl+L.
• Geometry: Để tạo hình octahedral, tetrahedral, square planar, sử dụng Structure → Geometry → Set Geometry và chọn loại hình mong muốn.

5.3 Vẽ Các Phân Tử Sinh Học (Biomolecules)

• Peptide Builder: Trong Toolbox, có công cụ Peptide cho phép tạo chuỗi peptide nhanh chóng. Nhập chuỗi amino acid (ví dụ: “Ala-Gly-Ser”) và ChemDraw sẽ tự động vẽ cấu trúc 2D.
• Nucleic Acid Builder: Tương tự, có công cụ DNA/RNA để tạo các đoạn nucleic acid.
• Glycosidic linkages: Để vẽ liên kết glycosidic, chọn Sugar trong fragment library, sau đó dùng Bond với tùy chọn “Wedge” để chỉ stereochemistry.

5.4 Tính Toán Các Thuộc Tính Hoá Học

ChemDraw tích hợp Chem3D và ChemFinder để tính:
– Molecular weight, LogP, pKa, Topological Polar Surface Area (tPSA).
– Để tính, chọn Structure → Calculate Properties. Kết quả sẽ hiển thị trong một cửa sổ pop-up và có thể sao chép vào tài liệu.

5.5 Tạo Đồ Thị Phản Ứng (Reaction Pathway)

• Sử dụng Reaction Scheme: Vào File → New → Reaction Scheme.
• Thêm các phản ứng bằng cách kéo các cấu trúc vào các ô và nối bằng mũi tên.
• Có thể chèn intermediate steps, catalyst, by-products và conditions.

5.6 Tích Hợp Với Các Phần Mềm Khác

• Microsoft Word: Dùng ChemDraw Office Add-in để chèn cấu trúc trực tiếp vào Word, PowerPoint.
• LaTeX: Xuất dưới dạng .eps hoặc .pdf để chèn vào tài liệu LaTeX. Ngoài ra, có plugin ChemDraw LaTeX giúp tạo mã \chemfig.
• Jmol: Export cấu trúc 3D (mol2, pdb) để hiển thị trong Jmol hoặc PyMOL.

6. Mẹo và Thủ Thuật Giúp Tăng Năng Suất

Thao tác	Phím tắt	Mô tả
Chọn toàn bộ	Ctrl+A	Lựa chọn mọi đối tượng trên canvas.
Xóa	Delete	Xóa đối tượng đã chọn.
Nhân bản nhanh	Ctrl+D	Duplicate (sao chép) đối tượng đã chọn.
Undo/Redo	Ctrl+Z / Ctrl+Y	Hoàn tác hoặc làm lại thao tác.
Tăng/giảm kích thước	Ctrl+Shift+→/←	Thay đổi kích thước atom/bond.
Thay đổi bond order nhanh	Nhấn 2 hoặc 3 khi bond được chọn.
Thêm wedge/hash nhanh	Nhấn W (wedge) hoặc H (hash) rồi kéo.
Đặt nhiệt độ/điều kiện	Nhấn T để mở hộp thoại Text nhanh.
Sắp xếp lại cấu trúc	Ctrl+U (Clean Up).
Tạo ring nhanh	Nhấn R, nhập số vòng (6, 5, …).

6.1 Sử Dụng Template

• Thiết lập các template cho các phân tử thường dùng (ví dụ: caffeine, aspirin). Lưu dưới dạng .cxt và kéo vào canvas khi cần.

6.2 Tạo Macro

• Nếu bạn thường xuyên thực hiện một chuỗi thao tác (ví dụ: vẽ một nhóm ester), có thể ghi macro bằng Tools → Macro Recorder. Sau khi ghi xong, gán phím tắt để thực thi nhanh.

6.3 Kiểm Tra Lỗi Cấu Trúc

• ChemDraw có tính năng Structure Check (Tools → Structure Check) để phát hiện:
• Các nguyên tử không có đủ valence.
• Liên kết không hợp lệ.
• Thiếu stereochemistry quan trọng.

7. Thực Hành: Vẽ Một Phản Ứng Tổng Hợp Thuốc

7.1 Mô Tả Phản Ứng

Hãy vẽ phản ứng Esterification giữa axit benzoic và ethanol để tạo ra ethyl benzoate, kèm điều kiện dùng H₂SO₄ làm chất xúc tác.

7.2 Các Bước Thực Hiện

1. Vẽ Axit Benzoic:
2. Chọn “Ring” → benzene (6‑member aromatic).
3. Thêm nhóm –COOH: kéo “Carboxyl” từ fragment library và gắn vào một carbon của benzene.
4. Vẽ Ethanol:
5. Chọn “Atom” → C → kéo một liên kết đơn để tạo CH₃‑CH₂‑.
6. Thêm OH: kéo “OH” fragment và gắn vào carbon cuối cùng.
7. Vẽ Sản Phẩm (Ethyl Benzoate):
8. Sao chép benzene + CO và thay –OH bằng –O‑CH₂‑CH₃.
9. Dùng công cụ “Bond” để nối O của carbonyl tới ethyl group.
10. Thêm Mũi Tên Phản Ứng:
11. Chọn “Reaction Arrow” → kéo từ phía trái (reactants) sang phải (product).
12. Ghi Điều Kiện:
13. Dùng “Text” → gõ “H₂SO₄, reflux, 4 h”.
14. Đặt text dưới mũi tên.
15. Kiểm Tra Stereochemistry: Không có stereochemistry trong trường hợp này, nhưng nếu có, dùng wedge/hash để chỉ.
16. Clean Up: Nhấn Ctrl+U để làm sạch và cân chỉnh cấu trúc.
17. Lưu và Xuất:
18. Lưu dưới .cdx.
19. Export thành PNG 300 dpi để chèn vào báo cáo.

7.3 Kiểm Tra Kết Quả

• Đảm bảo rằng carbonyl được vẽ đúng (C=O) và liên kết ester (C‑O‑C) đúng.
• Kiểm tra lại công thức phân tử bằng cách Calculate Properties → xác nhận molecular weight.

8. Khắc Phục Các Lỗi Thường Gặp

Lỗi	Nguyên nhân	Cách khắc phục
Nguyên tử không có valence đúng (ví dụ C với 5 liên kết)	Vẽ quá nhiều bond hoặc không dùng double/triple đúng cách.	Sử dụng Structure → Clean Up hoặc chỉnh sửa bằng cách xóa bond thừa.
Mũi tên phản ứng bị lệch	Đặt mũi tên trên một layer không phù hợp.	Chọn mũi tên → Arrange → Bring to Front.
Văn bản bị cắt	Kích thước canvas quá nhỏ.	Tăng kích thước canvas trong Page Setup hoặc giảm kích thước font.
Không xuất được file SVG	Phiên bản ChemDraw cũ không hỗ trợ.	Cập nhật lên phiên bản mới hoặc xuất dưới PDF rồi chuyển đổi.
Stereochemistry không hiển thị đúng trên PDF	Font không tương thích.	Kiểm tra Export → Options → chọn “Embed Fonts”.

9. Tài Nguyên Học Tập và Cộng Đồng

1. Trang chính thức PerkinElmer: Hướng dẫn chi tiết, video tutorial, và forum hỗ trợ.
2. YouTube Channels: “ChemDraw Tutorials”, “Organic Chemistry with ChemDraw”.
3. Sách: “Mastering ChemDraw” (John D. Williams), “ChemDraw for the Life Sciences” (Peter G. Morris).
4. Cộng đồng: Reddit r/chemistry, Chemistry Stack Exchange – có nhiều câu hỏi & trả lời liên quan đến ChemDraw.
5. Khóa học trực tuyến: Coursera, edX cung cấp các khóa “Chemical Drawing with ChemDraw”.

10. Kết Luận

Việc thành thạo ChemDraw không chỉ là một kỹ năng “đẹp mắt” mà còn là một công cụ thiết yếu trong nghiên cứu và giảng dạy hoá học hiện đại. Từ những thao tác cơ bản như vẽ nguyên tử, liên kết, vòng cho đến các kỹ thuật nâng cao như tạo phức hợp kim, tính toán thuộc tính hoá học, và tích hợp với các phần mềm khác, ChemDraw cung cấp một môi trường làm việc toàn diện và linh hoạt.

Bạn chỉ cần thực hành thường xuyên, tận dụng các phím tắt và tính năng tự động hoá (Smart Layout, Clean Up), đồng thời tham khảo tài liệu và cộng đồng để không ngừng cải thiện. Khi đã nắm vững các bước và mẹo trên, việc vẽ bất kỳ cấu trúc hoá học nào – dù là đơn giản hay phức tạp – sẽ trở nên nhanh chóng, chính xác và chuyên nghiệp.

Chúc bạn thành công trong hành trình khám phá thế giới hoá học qua từng đường nét trên ChemDraw!
