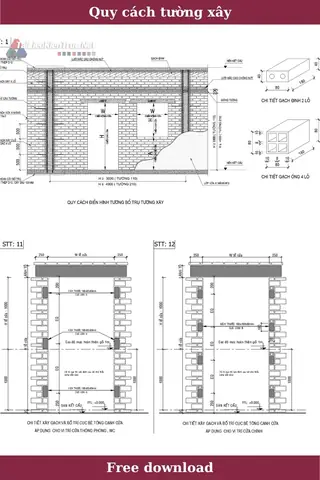

Giới Thiệu chung về Vẽ Tường trong AutoCAD

AutoCAD là phần mềm thiết kế và bản vẽ kỹ thuật hàng đầu, được sử dụng rộng rãi trong các ngành kiến trúc, xây dựng, cơ khí và nhiều lĩnh vực khác. Trong số các công cụ mạnh mẽ mà AutoCAD cung cấp, vẽ tường là một trong những nhiệm vụ cơ bản nhưng cũng quan trọng nhất đối với các kỹ sư và kiến trúc sư. Một bức tường được vẽ chính xác không chỉ giúp bản vẽ trở nên chuyên nghiệp mà còn hỗ trợ quá trình tính toán, ước lượng vật liệu và lập kế hoạch thi công.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị môi trường làm việc, thiết lập các layer, đến các kỹ thuật vẽ tường phức tạp như tường dày, tường có cửa sổ, tường có khuỷu và thậm chí là tường có các chi tiết trang trí. Ngoài ra, chúng tôi cũng sẽ giới thiệu một số lệnh và công cụ bổ trợ, cũng như các mẹo tối ưu hoá quy trình làm việc để giảm thiểu thời gian và sai sót.

1. Chuẩn Bị Môi Trường Làm Việc

1.1. Cài Đặt và Cập Nhật AutoCAD

• Phiên bản đề xuất: AutoCAD 2026 hoặc mới hơn, vì các tính năng mới như “Wall” trong AutoCAD Architecture đã được cải tiến.
• Kiểm tra bản quyền: Đảm bảo bạn đang sử dụng bản quyền hợp lệ để tránh các vấn đề pháp lý và nhận được hỗ trợ cập nhật từ Autodesk.
• Cập nhật driver đồ họa: Đối với máy tính có card đồ họa rời, việc cập nhật driver giúp cải thiện độ mượt mà khi làm việc với các bản vẽ 3D.

1.2. Tạo Project Mới và Thiết Lập Đơn Vị

• Mở AutoCAD, chọn New → Drawing.
• Đặt tên file: “Project_TuongCAD.dwg”.
• Thiết lập đơn vị: Lệnh UNITS. Đối với bản vẽ kiến trúc thường dùng mm hoặc cm. Đặt độ chính xác (Precision) ở mức 0.00 để tránh lỗi làm tròn.

1.3. Thiết Lập Layer Cơ Bản

Việc phân lớp (layer) rõ ràng giúp quản lý bản vẽ dễ dàng hơn. Dưới đây là một cấu trúc layer gợi ý:

Layer	Mô tả	Màu sắc	Kiểu đường
0	Layer mặc định	White	Continuous
0-WALL	Tường chính	Red	Continuous
0-DOOR	Cửa	Yellow	Continuous
0-WINDOW	Cửa sổ	Green	Continuous
0-DIM	Kích thước	Cyan	Continuous
0-TEXT	Ghi chú	Magenta	Continuous
0-HATCH	Hạt gạch (hatch)	Light Gray	Continuous

Lệnh tạo layer nhanh:

-LAYER

Sau khi mở giao diện, nhấn New, nhập tên layer và thiết lập màu, kiểu đường.

2. Các Phương Pháp Vẽ Tường Cơ Bản

2.1. Vẽ Tường Bằng Lệnh LINE

Đây là cách truyền thống, phù hợp với các bản vẽ 2D đơn giản.

1. Chọn layer 0-WALL.
2. Gõ lệnh LINE hoặc nhấn phím L.
3. Nhập tọa độ điểm đầu, ví dụ: 0,0.
4. Nhập tọa độ điểm cuối, ví dụ: 5000,0.
5. Nhấn Enter để kết thúc.

Lưu ý: Khi vẽ tường bằng LINE, bạn cần tạo hatch (đổ màu) để thể hiện độ dày của tường.

2.2. Vẽ Tường Bằng Lệnh POLYLINE

Có thể bạn quan tâm: Cách Vẽ Tướng Murad: Hướng Dẫn Từng Bước Để Tạo Ra Nhân Vật Đầy Sức Mạnh Và Sắc Nét

POLYLINE (lệnh PL) cho phép vẽ một chuỗi đoạn thẳng liên tiếp, rất hữu ích khi tường có nhiều góc.

1. Chọn layer 0-WALL.
2. Gõ PLINE → Enter.
3. Nhập các điểm liên tiếp:
4. 0,0
5. 5000,0
6. 5000,3000
7. 0,3000
8. 0,0 (đóng polyline)
9. Nhấn Enter.

2.3. Sử Dụng Lệnh OFFSET Để Tạo Độ Dày Tường

Sau khi vẽ một đường thẳng (hoặc polyline) đại diện cho đường trung tâm của tường, bạn dùng OFFSET để tạo ra hai đường song song, tạo thành biên tường.

Cách thực hiện:

1. Chọn layer 0-WALL.
2. Vẽ đường trung tâm bằng LINE hoặc PLINE.
3. Gõ lệnh OFFSET → Enter.
4. Nhập giá trị offset = độ dày tường / 2. Ví dụ: tường dày 200mm → offset = 100.
5. Chọn đường cần offset → Enter.
6. Nhấn cạnh trong hoặc cạnh ngoài tùy nhu cầu.
7. Lặp lại cho phía còn lại.

Sau khi có hai đường viền, bạn có thể đóng chúng lại bằng lệnh BOUNDARY để tạo hatch.

2.4. Đóng Hạt Gạch (HATCH) Để Tạo Độ Dày Tường

1. Gõ lệnh HATCH → Enter.
2. Trong Hatch Creation Tab, chọn Pattern: SOLID hoặc ANSI31 (đối với tường bê tông).
3. Nhấn Pick Points, chọn trong khu vực tường đã tạo.
4. Nhấn Enter để xác nhận.

Bạn có thể thay đổi màu hạt gạch bằng cách chọn Properties → Color.

3. Vẽ Tường Kiến Trúc Sử Dụng AutoCAD Architecture

AutoCAD Architecture (ACA) cung cấp công cụ Wall chuyên dụng, giúp tạo tường nhanh hơn và có nhiều tùy chỉnh hơn.

3.1. Kích Hoạt Công Cụ Wall

Nếu bạn đang dùng phiên bản AutoCAD thường, hãy tải AutoCAD Architecture Toolset từ Autodesk App Store hoặc kích hoạt qua Add-Ins.

Sau khi cài đặt, bạn sẽ thấy Wall trên thanh Ribbon, mục Home → Wall.

3.2. Thiết Lập Kiểu Tường (Wall Style)

Trước khi vẽ, bạn cần định nghĩa Wall Style:

1. Vào Wall Styles Manager (WALLSTYLE).
2. Nhấn New → Đặt tên, ví dụ: Wall_200mm.
3. Thickness: Nhập 200 mm.
4. Core Material: Chọn Concrete.
5. Finish Material: Chọn Plaster.
6. Structure: Có thể thêm lớp cách nhiệt, gạch, v.v.

Sau khi tạo, Set Current để làm mặc định.

3.3. Vẽ Tường Bằng Wall Tool

1. Chọn Wall → Wall Tool.
2. Chọn Start Point (điểm bắt đầu) → nhập tọa độ hoặc click trên bản vẽ.
3. Kéo chuột để tạo tường, nhấn Enter khi hoàn thành.
4. Để tạo góc, chỉ cần di chuyển chuột và nhấn Enter tại mỗi điểm góc.

Tính năng tự động:
– Khi di chuyển hoặc kéo tường, AutoCAD Architecture tự động cập nhật thickness, hatch, và properties.
– Khi cắt tường bằng Door hoặc Window, phần mềm sẽ tạo opening tự động.

3.4. Thêm Cửa và Cửa Sổ

1. Chọn Door → Door Tool.
2. Chọn kiểu cửa (single, double, sliding…) trong Tool Palettes.
3. Click vào vị trí trên tường muốn chèn.
4. Tương tự, chọn Window → Window Tool để chèn cửa sổ.

Các opening sẽ tự động cập nhật kích thước tường, và bạn có thể chỉnh sửa kích thước cửa/sổ bằng cách double-click vào chúng.

4. Các Kỹ Thuật Vẽ Tường Phức Tạp

Có thể bạn quan tâm: Cách Vẽ Tôm Sông Đầy Đặn Và Sống Động: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

4.1. Vẽ Tường Có Khuỷu (Curved Wall)

4.1.1. Dùng Lệnh ARC + OFFSET

1. Vẽ đường trung tâm dạng cung (ARC).
2. Sử dụng OFFSET với giá trị độ dày/2 để tạo hai đường viền.
3. Đóng hatch giữa chúng.

4.1.2. Dùng Wall Tool với “Arc”

Trong AutoCAD Architecture, Wall Tool hỗ trợ vẽ arc wall:

1. Chọn Wall → Arc Wall.
2. Xác định center point, radius, và angle.
3. Nhập độ dày tường trong Properties (hoặc sử dụng Wall Style đã tạo).

4.2. Vẽ Tường Đa Lớp (Composite Wall)

Đối với tường bao gồm nhiều lớp (bê tông, cách nhiệt, gạch…), bạn cần tạo Wall Style chi tiết:

1. Vào Wall Style Manager.
2. Nhấn Add Layer → Đặt tên lớp (e.g., Concrete, Insulation, Brick).
3. Đặt thickness cho mỗi lớp.
4. Đặt material để hiển thị màu và texture trong 3D.

Sau khi hoàn thành, vẽ tường bằng Wall Tool, phần mềm sẽ tự động tạo các lớp bên trong tường.

4.3. Vẽ Tường Có Cửa Lối Đường (Doorway) Không Đối Xứng

Khi cửa không nằm ở trung tâm tường:

1. Vẽ tường bằng Wall Tool.
2. Chọn Door → Door Tool, nhập offset từ tường trái hoặc phải trong Properties.
3. Thay đổi Swing Direction để điều chỉnh hướng mở.

4.4. Tạo Tường Bằng Lệnh 3D (Extrude)

Đối với mô hình 3D, bạn có thể:

1. Vẽ đường trung tâm trên mặt XY.
2. Sử dụng lệnh EXTRUDE để kéo lên chiều Z (chiều cao tường).
3. Đặt thickness bằng cách tạo solid dày hơn và thực hiện boolean subtract để tạo không gian tường.

Ví dụ:

- Draw a polyline representing wall outline.
- Command: EXTRUDE
- Height: 3000 (tùy chiều cao)
- Press Enter.

Sau khi extrude, dùng UNION hoặc SUBTRACT để tạo các chi tiết như cửa, cửa sổ.

5. Tối Ưu Hóa Quy Trình và Các Mẹo Hay

5.1. Sử Dụng Dynamic Blocks cho Cửa và Cửa Sổ

• Tạo Dynamic Block cho cửa, cho phép thay đổi kích thước, chiều mở, vị trí hinge mà không cần tạo block mới.
• Khi chèn, bạn chỉ cần kéo để thay đổi kích thước, tiết kiệm thời gian.

5.2. Thiết Lập Template (Mẫu) Dành Riêng Cho Dự Án

• Tạo file .dwt chứa các layer, block, và wall style đã được cấu hình sẵn.
• Khi mở dự án mới, chỉ cần New from Template, giảm công đoạn thiết lập lại.

5.3. Sử Dụng Lệnh QUICKSELECT Để Chỉnh Sửa Hàng Loạt

Nếu cần thay đổi màu hoặc độ dày của toàn bộ tường:

1. Gõ QSELECT.
2. Object Type: Line hoặc Polyline.
3. Properties: Layer = 0-WALL.
4. Apply → Thay đổi Color hoặc Linetype.

5.4. Kiểm Tra Độ Chính Xác Bằng Lệnh LIST và PROPERTIES

• Sử dụng LIST để hiển thị thông tin chi tiết của một đối tượng, bao gồm độ dài, tọa độ, và lớp.
• PROPERTIES (Ctrl+1) cho phép chỉnh sửa nhanh các thuộc tính như thickness, material, elevation.

5.5. Lưu Trữ và Quản Lý Thư Mục Dự Án

• Folder Structure:
  ProjectName/ ├─ Drawings/ │ ├─ 00_Reference/ │ ├─ 01_Architecture/ │ └─ 02_Structural/ ├─ Blocks/ ├─ Xrefs/ └─ PDFs/

Việc phân chia rõ ràng giúp đồng bộ giữa các thành viên trong nhóm và dễ dàng truy xuất tài liệu.

Có thể bạn quan tâm: Cách Vẽ Tô Súp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

6. Xuất Bản Vẽ và Chia Sẻ

6.1. Lưu Dưới Dạng DWG và DFX

• DWG: Định dạng gốc, dùng cho chỉnh sửa.
• DXF: Dùng khi chia sẻ với người dùng không có AutoCAD.

6.2. Xuất PDF

1. Vào Plot (PLOT).
2. Chọn Printer/Plotter: DWG to PDF.pc3.
3. Đặt Page Setup: ISO A1 hoặc A0 tùy nhu cầu.
4. Chọn Plot Scale: 1:1 hoặc 1:100.
5. Nhấn OK → Lưu file PDF.

6.3. Xuất 3D View (Nếu Có)

• Sử dụng Render hoặc Export 3D Model (EXPORTTOAUTOCAD hoặc EXPORT sang .fbx, .obj).
• Lưu file để đưa vào BIM 360, Revit, hoặc phần mềm render như Lumion, Enscape.

7. Kiểm Tra Và Sửa Lỗi Thông Thường

Lỗi	Nguyên nhân	Cách khắc phục
Tường không khép kín	Đường polyline chưa đóng	Dùng lệnh CLOSE hoặc PEDIT → Close
Hatch không đầy	Đường viền không liên tục	Kiểm tra và sửa các đoạn thừa, dùng JOIN
Độ dày tường sai	Offset không đúng	Kiểm tra lại giá trị offset = độ dày/2
Cửa sổ/độ mở sai vị trí	Không đặt đúng trên layer Wall	Di chuyển bằng MOVE hoặc chỉnh Properties
Lỗi khi xuất PDF	Thiết lập plot scale không phù hợp	Kiểm tra Plot Area, Plot Scale, Plot Offset

8. Tổng Kết và Định Hướng Tương Lai

Việc vẽ tường trong CAD không chỉ là thao tác kỹ thuật mà còn đòi hỏi sự hiểu biết về quy chuẩn kiến trúc, vật liệu và quy trình thi công. Qua bài viết, bạn đã nắm được:

1. Cách chuẩn bị môi trường: Thiết lập layer, đơn vị, template.
2. Các phương pháp vẽ tường cơ bản: LINE, POLYLINE, OFFSET + HATCH.
3. Sử dụng công cụ Wall trong AutoCAD Architecture để tăng tốc độ và độ chính xác.
4. Kỹ thuật vẽ tường phức tạp: Tường cong, tường đa lớp, tường có cửa không đối xứng.
5. Mẹo tối ưu hoá: Dynamic blocks, QUICKSELECT, template dự án.
6. Quy trình xuất bản và kiểm tra: PDF, DXF, 3D export, sửa lỗi thường gặp.

8.1. Định Hướng Học Tập

• Thực hành: Mỗi kỹ thuật nên được thực hành ít nhất 3 lần trên các bản vẽ mẫu.
• Tham khảo chuẩn BIM: Khi làm việc trong môi trường BIM, việc liên kết AutoCAD với Revit hoặc Navisworks sẽ mở rộng khả năng quản lý dữ liệu.
• Cập nhật kiến thức: Autodesk thường xuyên ra bản cập nhật, hãy theo dõi Autodesk University và các diễn đàn như CADTutor, The Swamp để nắm bắt tính năng mới.

8.2. Nguồn Tài Nguyên Tham Khảo

• Sách: “AutoCAD Architecture 2026 for Designers” – Autodesk Press.
• Video: Kênh YouTube “CAD in black” – các tutorial vẽ tường chi tiết.
• Web: Autodesk Knowledge Network (AKN) – tài liệu chính thức.
• Cộng đồng: Facebook Group “CAD Vietnam”, Reddit r/AutoCAD.

Với kiến thức và kỹ năng đã được trang bị qua bài viết này, bạn hoàn toàn có thể tự tin thực hiện các bản vẽ tường từ đơn giản đến phức tạp, đáp ứng yêu cầu của các dự án kiến trúc và xây dựng hiện đại. Chúc bạn thành công và luôn sáng tạo trong từng nét vẽ!
