Cách Vẽ Tường Cnc: Hướng Dẫn Chi Tiết Từ Khâu Chuẩn Bị Đến Hoàn Thiện

Giới thiệu

Với công nghệ CNC (Computer Numerical Control) phát triển mạnh mẽ trong những năm gần đây, việc thiết kế và gia công các bản vẽ tường đã trở nên nhanh chóng, chính xác và tiết kiệm chi phí hơn bao giờ hết. Từ các công trình công nghiệp, nhà máy đến các công trình xây dựng dân dụng, tường CNC đã góp phần quan trọng trong việc tạo ra các chi tiết tường với độ chính xác tuyệt đối, độ bền cao và tính thẩm mỹ ấn tượng. Tuy nhiên, để có thể vẽ tường CNC thành công, người thiết kế cần nắm vững quy trình, các công cụ thiết kế, cũng như những lưu ý kỹ thuật quan trọng. Bài viết này sẽ hướng dẫn chi tiết, từng bước để bạn có thể tự tay vẽ tường CNC một cách chuyên nghiệp và hiệu quả.

1. Tại sao lại dùng CNC trong thiết kế tường?

1.1 Độ chính xác cao

CNC cho phép hình thành các chi tiết tường với độ sai số chỉ vài phần trăm, đồng thời giữ cho các cạnh, góc luôn đều và chính xác.

1.2 Tiết kiệm thời gian và chi phí

Mặc dù đầu tư ban đầu vào máy CNC và phần mềm thiết kế có thể khá cao, nhưng chi phí trong quá trình gia công và thời gian sản xuất rất tiết kiệm.

Có thể bạn quan tâm: Cách Vẽ Tường Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1.3 Tính linh hoạt

Có thể dễ dàng thay đổi thiết kế, tinh chỉnh kích thước, hình dạng mà không cần thiết bị gia công thủ công.

1.4 Tính thẩm mỹ

Các mẫu tường CNC có thể in ra các họa tiết phức tạp, hoa văn tinh xảo mà công nghệ truyền thống khó có thể thực hiện.

2. Các bước chuẩn bị trước khi vẽ tường CNC

2.1 Xác định yêu cầu và mục tiêu

Có thể bạn quan tâm: Cách Vẽ Tướng Murad: Hướng Dẫn Từng Bước Để Tạo Ra Nhân Vật Đầy Sức Mạnh Và Sắc Nét

• Loại vật liệu: Thép, bê tông, gỗ, sắt, nhựa… Mỗi vật liệu có đặc tính khác nhau cần điều chỉnh công cụ và tốc độ cắt.
• Kích thước và hình dạng: Định rõ kích thước, độ dày, rãnh, lỗ, vết cắt.
• Hệ thống hoa văn: Đơn giản hay phức tạp? Nên tính toán tính sẵn sàng chèn logo, hình ảnh.

2.2 Lựa chọn phần mềm thiết kế

Các phần mềm phổ biến:
– AutoCAD: Thiết kế vector, chuẩn 2D/3D.
– SolidWorks: 3D parametric, hỗ trợ CAM.
– Fusion 360: Tích hợp CAD/CAM, dễ dùng cho người mới.
– Rhino + Grasshopper: Tạo hoa văn phức tạp, thuật toán.

2.3 Tạo bản vẽ chuẩn

• Đặt độ phân giải cao (300 dpi hoặc 600 dpi cho chi tiết).
• Định dạng file phù hợp với máy CNC: DXF, DWG, STL, G-code tùy theo máy.

2.4 Lập kế hoạch gia công

• Chọn công cụ: Dao cắt, cưa, phun, cắt laser tùy vật liệu.
• Cài đặt tốc độ cắt, tiến độ: Thiết lập theo đặc tính vật liệu.
• Kiểm tra mô hình: Kiểm tra lỗi, đánh dấu các vùng nguy hiểm.

3. Cách vẽ tường CNC chi tiết

3.1 Vẽ bản vẽ 2D

1. Mở AutoCAD: Tạo một bản vẽ mới, thiết lập đơn vị (mm hoặc inch).
2. Định kích thước: Dùng lệnh DIM để vẽ các đường thẳng, đường tròn chính xác.
3. Tạo rãnh và lỗ: Dùng lệnh OFFSET tạo rãnh, CIRCLE tạo lỗ.
4. Thêm hoa văn: Dùng lệnh POLYLINE, SPLINE để vẽ các đường cong.
5. Kiểm tra lỗi: Sử dụng lệnh CHECK hoặc PEDIT để sửa lỗi.

3.2 Vẽ bản vẽ 3D

Có thể bạn quan tâm: Cách Vẽ Tôm Sông Đầy Đặn Và Sống Động: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

1. Mở SolidWorks: Tạo một mô hình 3D.
2. Tạo mặt phẳng: Dùng Sketch để vẽ các mặt phẳng.
3. Áp dụng đặc tính: Extrude, Cut, Fillet.
4. Tạo hoa văn: Dùng Pattern để lặp lại mẫu.
5. Xuất file STL: Định dạng 3D phổ biến cho máy CNC.

3.3 Tạo G-code

• Sử dụng CAM: Lập trình trực tiếp trong phần mềm (Fusion 360, SolidCAM).
• Đặt công cụ: Chọn loại dao, tốc độ, tiến độ.
• Kiểm tra mô phỏng: Xem lại quá trình cắt trong phần mô phỏng 3D.
• Xuất G-code: Lưu file .nc hoặc .txt.

3.4 Kiểm tra trước khi gia công

• Kiểm tra kích thước: Dùng công cụ Measure trong phần mềm.
• Kiểm tra độ dày: Phải đảm bảo độ dày vừa phải, tránh quá mỏng hoặc quá dày.
• Kiểm tra độ dày đường: Đảm bảo không có đường thẳng quá mỏng gây chết dao.

4. Lưu ý khi gia công tường CNC

4.1 Đặt máy

• Cân bằng: Đảm bảo máy CNC được cân bằng, tránh rung lắc.
• Đặt vật liệu: Đặt cố định, tránh trượt.

4.2 Kiểm soát nhiệt độ

• Đối với vật liệu như thép, nhiệt độ cắt có thể làm thay đổi độ dày.

4.3 Kiểm soát tốc độ và tiến độ

Có thể bạn quan tâm: Cách Vẽ Tô Súp: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Tốc độ cắt: Dựa trên loại vật liệu.
• Tiến độ: Cân bằng giữa tốc độ cắt và độ bền dao.

4.4 Kiểm tra lỗi trong quá trình

• Theo dõi: Sử dụng camera hoặc cảm biến để phát hiện lỗi ngay khi xảy ra.
• Sửa lỗi: Ngừng ngay, sửa sai trước khi tiếp tục.

4.5 Định kỳ bảo dưỡng

• Làm sạch: Định kỳ lau chùi máy.
• Thay dao: Khi dao mòn, thay ngay để tránh sai lệch.

5. Các ví dụ thực tế

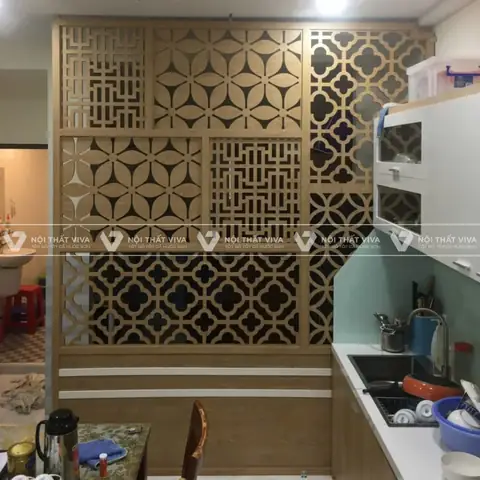

5.1 Tường nội thất trong nhà hàng

• Mô tả: Tường hoa văn gỗ cao cấp, cắt laser.
• Kỹ thuật: Dùng phần mềm Rhino + Grasshopper để tạo hoa văn tròn, lưới.

5.2 Tường công nghiệp

• Mô tả: Tường thép cắt CNC, có lỗ nối.
• Kỹ thuật: Sử dụng SolidWorks + Fusion 360, G-code tinh chỉnh độ rộng lỗ.

5.3 Tường trang trí công trình

• Mô tả: Tường bê tông in mẫu hoa văn.
• Kỹ thuật: Dùng phần mềm AutoCAD để vẽ 2D, xuất DXF, chuyển sang G-code cho máy cắt CNC.

6. Bảo trì và bảo dưỡng

6.1 Bảo trì máy CNC

• Định kỳ kiểm tra trục, bộ phận nâng.
• Kiểm tra độ dày của dao, thay thế khi cần.

6.2 Bảo trì mô hình

• Lưu trữ file thiết kế trong hệ thống quản lý dữ liệu.
• Cập nhật lại bản vẽ khi có thay đổi.

6.3 Kiểm tra chất lượng

• Sử dụng caliper, micrometer để đo độ chính xác.
• Kiểm tra độ bóng, độ mịn bề mặt.

7. Kết luận

Vẽ tường CNC là một quá trình đòi hỏi sự chính xác, kiên nhẫn và kiến thức chuyên môn về thiết kế, công nghệ gia công. Tuy nhiên, với những bước chuẩn bị kỹ lưỡng, lựa chọn phần mềm phù hợp, lập trình G-code chính xác và kiểm soát quy trình gia công, bạn hoàn toàn có thể thực hiện được các bản vẽ tường CNC với độ chính xác cao, tiết kiệm chi phí và thời gian. Hãy tận dụng những lợi ích mà công nghệ CNC mang lại để nâng cao chất lượng sản phẩm, mở rộng thị trường và đồng thời giảm thiểu các rủi ro trong quá trình sản xuất.
