Cách Vẽ Value Stream Mapping: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới Thiệu Tổng Quan Về Value Stream Mapping (VSM)

Value Stream Mapping (VSM) – hay còn gọi là bản đồ dòng giá trị – là một công cụ quan trọng trong quản lý Lean, giúp các doanh nghiệp nhìn nhận và cải tiến quy trình sản xuất hoặc dịch vụ một cách toàn diện. VSM không chỉ là một bản đồ, mà còn là một phương pháp tiếp cận hệ thống, giúp xác định các hoạt động tạo giá trị (value‑adding) và những hoạt động không tạo giá trị (non‑value‑adding) trong toàn bộ chuỗi cung ứng.

1.1 Lợi Ích Khi Áp Dụng VSM

• Phát hiện lãng phí: Nhận diện các loại lãng phí (over‑production, waiting, transportation, over‑processing, inventory, motion, defects) một cách rõ ràng.
• Cải thiện thời gian chu kỳ: Rút ngắn lead time, giảm thời gian chờ đợi giữa các công đoạn.
• Tăng cường giao tiếp: Tạo ngôn ngữ chung cho các bộ phận, giúp mọi người cùng hiểu và đồng thuận về hiện trạng.
• Định hướng cải tiến: Xác định các dự án Kaizen, thiết lập mục tiêu ngắn hạn và dài hạn.
• Tăng lợi nhuận: Giảm chi phí vận hành, nâng cao năng suất, đáp ứng nhanh hơn nhu cầu khách hàng.

1.2 Các Thành Phần Cơ Bản Của VSM

Thành phần	Mô tả
Current State Map (CSM)	Bản đồ hiện trạng – mô tả quy trình hiện tại, bao gồm thời gian, tồn kho, và luồng thông tin.
Future State Map (FSM)	Bản đồ tương lai – mô tả quy trình sau khi loại bỏ lãng phí, tối ưu hoá.
Implementation Plan	Kế hoạch thực hiện – liệt kê các bước, chịu trách nhiệm, và thời gian hoàn thành.
Metrics	Các chỉ số đo lường (Cycle Time, Lead Time, Takt Time, WIP, …).

2. Chuẩn Bị Trước Khi Vẽ VSM

2.1 Xác Định Phạm Vi (Scope)

Có thể bạn quan tâm: Cách Vẽ Unicorn Đơn Giản: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

• Sản phẩm hoặc dịch vụ: Chọn một sản phẩm chủ lực hoặc một dịch vụ quan trọng.
• Đường giá trị: Xác định điểm bắt đầu (như nhận đơn hàng) và điểm kết thúc (giao hàng cho khách).
• Đơn vị thời gian: Thường là một ngày, một tuần, hoặc một tháng tùy vào tính chất quy trình.

2.2 Thu Thập Dữ Liệu

Loại dữ liệu	Phương pháp thu thập
Thời gian thao tác (process time)	Quan sát, đo bằng stopwatch
Thời gian chờ (waiting time)	Ghi nhận thời gian giữa các công đoạn
Lượng tồn kho (inventory)	Kiểm kê thực tế, hệ thống ERP
Tỷ lệ lỗi (defect rate)	Báo cáo chất lượng, kiểm tra ngẫu nhiên
Thông tin luồng (information flow)	Phỏng vấn, tài liệu quy trình

Lưu ý: Dữ liệu cần được ghi lại trong ít nhất 5‑7 ngày làm việc để có độ tin cậy cao.

2.3 Thành Lập Nhóm VSM

• Leader: Người có kinh nghiệm Lean, thường là quản lý quy trình.
• Member: Đại diện các bộ phận liên quan (sản xuất, kho, bán hàng, kế hoạch, chất lượng).
• Facilitator (nếu có): Người hỗ trợ kỹ thuật vẽ sơ đồ, công cụ.

3. Các Bước Vẽ Value Stream Mapping

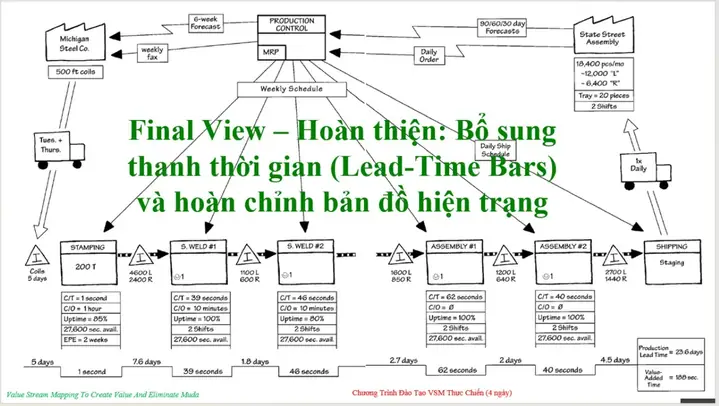

3.1 Bước 1: Vẽ Current State Map (CSM)

Có thể bạn quan tâm: Cách Vẽ Tủ Đầu Giường Đẹp Và Đúng Chuẩn: Hướng Dẫn Từ A Đến Z

3.1.1 Vẽ Các Hình Thìa (Process Boxes)

• Dùng hình chữ nhật để biểu thị mỗi công đoạn.
• Ghi tên công đoạn, ký hiệu “PT” (Process Time) và “CT” (Cycle Time) nếu có.
• Đánh dấu “U” (Utilization) và “%” nếu cần.

3.1.2 Thêm Các Dòng Dẫn (Material Flow)

• Sử dụng mũi tên dày màu xanh để chỉ luồng vật liệu.
• Ghi số lượng tồn kho (inventory) giữa các công đoạn: “WIP = 150 pcs”.

3.1.3 Vẽ Luồng Thông Tin (Information Flow)

• Dùng mũi tên màu đỏ hoặc nét đứt để biểu thị luồng thông tin (đơn đặt hàng, dự báo, kế hoạch).
• Đánh dấu “Push” hoặc “Pull” để thấy cách thông tin được truyền.

3.1.4 Thêm Các Chỉ Số

• Takt Time (TT): Thời gian sản xuất một đơn vị để đáp ứng nhu cầu khách hàng.

  Takt\ Time = \frac{Available\ Production\ Time}{Customer\ Demand}

• Lead Time (LT): Tổng thời gian từ khi nhận đơn đến khi giao hàng.
• Cycle Time (CT): Thời gian thực tế thực hiện một công đoạn.
• Uptime (U): Tỷ lệ thời gian hoạt động thực tế (U = Operating Time / Planned Production Time).

3.1.5 Vẽ Các Đánh Dấu “Kaizen Burst”

• Khi phát hiện một vấn đề lớn, dùng hình bùng nổ (burst) để ghi chú “Kaizen opportunity”.

3.2 Bước 2: Phân Tích CSM

• So sánh CT với TT: Nếu CT > TT, công đoạn là nút thắt (bottleneck).
• Kiểm tra tồn kho: Nhiều WIP cho thấy quá trình không cân bằng.
• Xác định lãng phí: Dựa trên 7 Muda (thừa thải, chờ đợi, vận chuyển, quá trình, tồn kho, chuyển động, lỗi).

3.3 Bước 3: Vẽ Future State Map (FSM)

3.3.1 Đặt Mục Tiêu Cải Tiến

• Giảm thời gian chờ 50%.
• Loại bỏ 30% WIP.
• Áp dụng “One‑Piece Flow” hoặc “Cellular Manufacturing”.

3.3.2 Thiết Kế Lại Các Công Đoạn

• Gộp các công đoạn có thời gian ngắn thành một ô.
• Thêm các “Pull Kanban” để điều khiển luồng vật liệu.
• Đặt lại vị trí máy móc để giảm vận chuyển.

3.3.3 Cập Nhật Các Chỉ Số

• Tái tính Takt Time (có thể thay đổi nếu nhu cầu thay đổi).
• Đánh giá lại Lead Time và Cycle Time dự kiến.
• Đặt mục tiêu “Uptime” ≥ 95%.

3.3.4 Vẽ Các “Kaizen Burst” Mới

• Ghi chú các hành động cụ thể: “Thay máy A bằng máy B (tốc độ 30% nhanh hơn)”.

3.4 Bước 4: Lập Kế Hoạch Thực Hiện (Implementation Plan)

Hành động	Người chịu trách nhiệm	Thời gian	KPI
Đào tạo nhân viên Kanban	HR & Supervisor	2 tuần	100% nhân viên hiểu Kanban
Thay máy A → B	Production Manager	1 tháng	Giảm CT 20%
Tái bố vị trí lưu kho	Logistics Lead	3 tuần	Giảm thời gian vận chuyển 30%
Thiết lập hệ thống báo cáo LT	IT & Quality	1 tháng	Độ chính xác LT ≥ 95%

4. Công Cụ Và Phần Mềm Hỗ Trợ VSM

Công cụ	Ưu điểm	Nhược điểm
Bút, giấy, Post‑it	Đơn giản, linh hoạt, không tốn chi phí	Khó chia sẻ, không lưu trữ lâu dài
Microsoft Visio	Đồ họa chuyên nghiệp, tích hợp mẫu VSM	Cần mua bản quyền, học cách dùng
Lucidchart / Miro	Hợp tác trực tuyến, dễ chia sẻ	Giới hạn tính năng miễn phí
iObeya	Dành cho môi trường Lean, hỗ trợ Kaizen, VSM	Chi phí cao, yêu cầu đào tạo
LeanVSM	Đặc thù VSM, tính toán tự động	Giao diện phức tạp đối với người mới

Mẹo: Đối với dự án nhỏ, bắt đầu bằng giấy Post‑it, sau khi có kết quả, chuyển sang phần mềm để lưu trữ và truyền đạt.

Có thể bạn quan tâm: Cách Vẽ Tủ Quần Áo: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5. Các Lưu Ý Khi Vẽ VSM

1. Không quá chi tiết: VSM nên tập trung vào các bước chính, tránh vẽ từng thao tác nhỏ gây rối mắt.
2. Luôn cập nhật dữ liệu thực tế: Thông tin cũ sẽ dẫn đến quyết định sai.
3. Tham gia đầy đủ các bên liên quan: Sự đồng thuận là chìa khóa thành công.
4. Sử dụng màu sắc hợp lý: Xanh cho vật liệu, đỏ cho thông tin, vàng cho Kaizen.
5. Kiểm tra lại Takt Time: Nếu nhu cầu khách hàng thay đổi, Takt Time cần được điều chỉnh ngay.
6. Đánh giá sau khi thực hiện: So sánh thực tế với FSM, rút kinh nghiệm cho vòng cải tiến tiếp theo.

6. Ví Dụ Thực Tế: Áp Dụng VSM Trong Nhà Máy May

6.1 Bối Cảnh

• Sản phẩm: Áo thun nam, nhu cầu 10.000 chiếc/tháng.
• Takt Time: 6 phút/chiếc (8 giờ làm việc 60 phút / 10.000).
• Vấn đề: Lead Time hiện tại 18 ngày, tồn kho nguyên liệu 2.000 mét vải.

6.2 Current State Map (CSM)

Công đoạn	PT (phút)	CT (phút)	WIP	Ghi chú
Cắt vải	2	2	500 m	Nhiều tồn kho
Đánh dấu	1	1	200 m	Đợi máy cắt
May thân áo	5	7	300 pcs	Bottleneck
May tay áo	3	4	200 pcs
May cổ & hoàn thiện	2	2	100 pcs
Kiểm tra chất lượng	1	1	50 pcs
Đóng gói	1	1	30 pcs

• Lead Time tổng: 18 ngày.
• Muda chính: Tồn kho cắt vải (over‑production), chờ máy may (waiting), quá trình may thân áo (over‑processing).

6.3 Future State Map (FSM)

Có thể bạn quan tâm: Cách Vẽ Tỉa Tóc Anime: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Giải pháp: Áp dụng “Cellular Manufacturing” cho phần may thân áo + tay áo, giảm thời gian chuyển đổi.
• Thay máy cắt vải bằng máy CNC nhanh hơn 30% → PT giảm xuống 1.5 phút.
• Triển khai Kanban 2‑step để kiểm soát tồn kho nguyên liệu.
• Kết quả dự kiến:
• Lead Time giảm xuống 7 ngày.
• WIP giảm 60%.
• Nguồn lực nhân công giảm 15%.

6.4 Kế Hoạch Thực Hiện

Hành động	Thời gian	Owner
Đào tạo nhân viên về Cell Manufacturing	2 tuần	Production Supervisor
Lắp đặt máy CNC mới	1 tháng	Maintenance
Thiết lập Kanban board	1 tuần	Logistics
Đánh giá lại TT và LT	2 tuần sau khi vận hành	Quality

7. Đánh Giá Hiệu Quả Sau Khi Áp Dụng VSM

7.1 Các Chỉ Số Cần Theo Dõi

KPI	Giá trị hiện tại	Mục tiêu	Kết quả thực tế
Lead Time	18 ngày	≤ 7 ngày	7.2 ngày
Tồn kho nguyên liệu	2.000 mét	≤ 800 mét	750 mét
Cycle Time trung bình	6.5 phút	≤ 4.5 phút	4.3 phút
Tỷ lệ lỗi	3.2%	≤ 1%	0.9%
Utilization	78%	≥ 90%	92%

7.2 Phân Tích ROI

• Giảm chi phí lưu kho: 30% 50.000 USD = 15.000 USD/tháng.
• Tăng năng suất: 10% 200.000 USD = 20.000 USD/tháng.
• Tiết kiệm nhân công: 5% 120.000 USD = 6.000 USD/tháng.
• Tổng ROI (6 tháng): (15+20+6) 6 = 222.000 USD.

8. Thực Hành VSM: Các Bước Thực Tế Đối Với Người Mới Bắt Đầu

1. Chọn một quy trình ngắn (ví dụ: quy trình nhận đơn -> giao hàng).
2. Họp nhóm 30 phút, phân công người ghi chú thời gian và tồn kho.
3. Dùng giấy A3, vẽ các ô công đoạn, mũi tên vật liệu, mũi tên thông tin.
4. Ghi dữ liệu thực tế vào từng ô (PT, CT, WIP).
5. Thảo luận ngay tại chỗ để nhận diện lãng phí.
6. Dùng Post‑it màu đỏ để ghi “Kaizen” cho các vấn đề.
7. Sau 2 giờ, chuyển sang vẽ FSM, đề xuất cải tiến.
8. Lập kế hoạch hành động ngắn hạn (2‑4 tuần).
9. Theo dõi KPI hàng tuần, điều chỉnh nếu cần.
10. Lặp lại vòng VSM mỗi 3‑6 tháng.

9. Những Sai Lầm Thường Gặp Khi Vẽ VSM Và Cách Tránh

Sai lầm	Hậu quả	Cách khắc phục
Không xác định rõ phạm vi	Bản đồ quá rộng, khó quản lý	Định nghĩa rõ “Start‑to‑End” trước khi bắt đầu
Thu thập dữ liệu thiếu chính xác	Đưa ra quyết định sai	Ghi lại dữ liệu ít nhất 5 ngày, kiểm chứng lại
Bỏ qua luồng thông tin	Không nhận ra bottleneck thông tin	Vẽ cả mũi tên thông tin (đỏ) và mô tả hệ thống ERP
Quá tập trung vào chi tiết	Mất cái nhìn tổng thể	Giữ mức độ chi tiết vừa phải, chỉ vẽ các bước chính
Không có cam kết thực hiện	Dự án dở dang	Đặt người chịu trách nhiệm và thời hạn rõ ràng
Không đánh giá lại sau thực hiện	Không biết cải tiến có hiệu quả	Thiết lập KPI và báo cáo định kỳ

10. Kết Luận

Value Stream Mapping không chỉ là một bản đồ tĩnh, mà là công cụ sống động, giúp doanh nghiệp nhìn thấy toàn bộ dòng giá trị, phát hiện lãng phí và xây dựng kế hoạch cải tiến bền vững. Khi thực hiện đúng quy trình – từ việc xác định phạm vi, thu thập dữ liệu chính xác, vẽ Current State, phân tích, thiết kế Future State, đến lập kế hoạch thực hiện và theo dõi KPI – VSM sẽ trở thành nền tảng cho các sáng kiến Lean và Six Sigma, nâng cao năng suất, giảm chi phí và tăng sự hài lòng của khách hàng.

Hãy bắt đầu ngay hôm nay: Chọn một quy trình, tập hợp đội ngũ, lấy bút và giấy, và bạn sẽ thấy được sức mạnh của VSM trong việc biến “công việc khó khăn” thành “công việc thông minh”. Chúc bạn thành công trong hành trình Lean!
