Cách Vẽ Vùng Trong Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về vùng trong CAD

Trong môi trường thiết kế bằng phần mềm CAD (Computer Aided Design), “vùng” (region) là một khái niệm quan trọng, giúp người dùng tạo ra các hình khối phức tạp, thực hiện các thao tác cắt, ghép, và tính toán diện tích, chu vi một cách chính xác. Việc nắm vững cách vẽ và quản lý vùng không chỉ giúp tăng tốc độ làm việc mà còn nâng cao độ chính xác của bản vẽ, giảm thiểu sai sót trong quá trình thiết kế kiến trúc, cơ khí, điện tử hay các ngành công nghiệp khác.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất về vùng trong CAD, đến các kỹ thuật nâng cao và một số mẹo tối ưu hoá quy trình làm việc. Nội dung được chia thành các phần rõ ràng, kèm theo hình ảnh minh họa (có thể được bạn tự tạo trong phần mềm CAD) và các bước thực hành cụ thể, giúp người đọc có thể áp dụng ngay vào dự án thực tế.

Lưu ý: Bài viết này tập trung chủ yếu vào AutoCAD, phần mềm CAD phổ biến nhất hiện nay, nhưng các nguyên tắc và kỹ thuật cơ bản cũng áp dụng được cho các phần mềm CAD khác như BricsCAD, DraftSight hay ZWCAD với một số thay đổi nhỏ về giao diện.

2. Khái niệm vùng (Region) trong AutoCAD

2.1. Định nghĩa

• Vùng (Region) là một đối tượng 2‑D đóng, tạo thành từ một hoặc nhiều đường viền (polylines, circles, arcs, lines…) liên tục, không có đường giao nhau không hợp lệ. Khi các đường viền được “ghép” lại, AutoCAD sẽ tạo thành một đối tượng vùng, cho phép thực hiện các thao tác như:
• Cắt (Trim) hoặc Gộp (Union)
• Tính diện tích, chu vi
• Điền màu (Hatch)
• Sử dụng trong các lệnh 3‑D như Extrude, Revolve

2.2. Đặc điểm quan trọng

Đặc điểm	Mô tả
Đóng kín	Đường viền phải tạo thành một vòng khép kín, không có “điểm mở”.
Không chồng lấn	Các đường viền không được chồng lên nhau (trừ khi dùng lệnh REGION để tạo vùng từ các đối tượng chồng).
Định hướng	Hướng quay (clockwise hay counter‑clockwise) quyết định “bên trong” và “bên ngoài” khi thực hiện các lệnh như EXTRUDE.
Độ phân giải	Khi tạo vùng từ các đối tượng có độ cong (arc, circle), AutoCAD sẽ tự động nội suy các điểm để tạo ra đường viền đa giác (polyline) nội bộ.

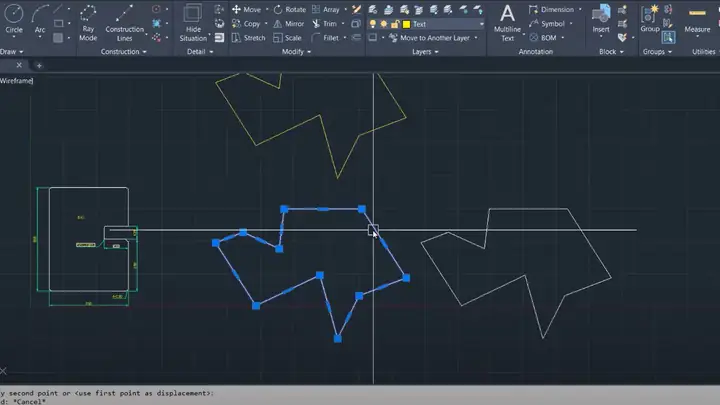

3. Các công cụ và lệnh cơ bản để tạo vùng

3.1. Lệnh REGION

Có thể bạn quan tâm: Cách Vẽ Vùng Trong Arcgis: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Cú pháp:

REGION Object1, Object2, …

Cách thực hiện:
1. Gõ REGION trên thanh lệnh, nhấn Enter.
2. Chọn các đối tượng (lines, arcs, circles, polylines…) muốn chuyển thành vùng. Bạn có thể chọn nhiều đối tượng cùng lúc.
3. Nhấn Enter để hoàn tất. AutoCAD sẽ tạo ra một hoặc nhiều vùng tùy thuộc vào cách các đối tượng được liên kết.

Lưu ý:
– Nếu các đối tượng không tạo thành một khối kín, AutoCAD sẽ thông báo lỗi “Object must be a closed polyline, circle, arc, or ellipse”.
– Khi chọn nhiều đối tượng không liên quan, AutoCAD sẽ tạo nhiều vùng riêng biệt.

3.2. Lệnh BOUNDARY

Cú pháp:

BOUNDARY

Sử dụng BOUNDARY để tự động tạo vùng dựa trên các ranh giới hiện có (đường viền, hatch, hoặc các đối tượng 2‑D khác). Đây là cách nhanh chóng để “bọc” một khu vực phức tạp.

Các bước thực hiện:
1. Gõ BOUNDARY → Enter. Hộp thoại Boundary Set xuất hiện.
2. Thiết lập Settings:
– Island detection: Bật để phát hiện các “đảo” (khu vực bị bao bọc bởi các đường viền khác).
– Gap tolerance: Đặt giá trị khoảng cách cho phép giữa các đường viền (mặc định 0.001). Tăng giá trị nếu các đường viền có khoảng cách nhỏ.
3. Nhấn Pick Points → Enter.
4. Click vào vị trí bên trong khu vực muốn tạo vùng. AutoCAD sẽ tự động xác định các đường viền bao quanh và tạo ra một vùng.

Mẹo: Khi có nhiều vùng chồng lên nhau, sử dụng BOUNDARY với Island detection giúp tách các vùng “đảo” ra thành các đối tượng riêng.

3.3. Lệnh HATCH với tùy chọn “Create Boundary”

Trong một số trường hợp, bạn muốn tạo vùng đồng thời với hatch (đánh dấu nền). Khi sử dụng lệnh HATCH, có một tùy chọn “Create Boundary” cho phép AutoCAD tự động tạo một vùng dựa trên các ranh giới đã chọn. Điều này hữu ích khi bạn muốn đồng thời tạo hatch và vùng để tính diện tích.

Thực hiện:
1. Gõ HATCH → Enter.
2. Chọn Pattern và Scale theo nhu cầu.
3. Nhấn Add: Boundary → Enter.
4. Chọn các đối tượng tạo thành ranh giới.
5. Khi hatch được tạo, vùng sẽ tự động được gắn kèm (điều này có thể kiểm tra bằng cách sử dụng lệnh PROPERTIES).

Có thể bạn quan tâm: Cách Vẽ Vùng Nhìn Thấy: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4. Các bước chi tiết vẽ một vùng cơ bản

4.1. Vẽ một hình chữ nhật đơn giản

1. Vẽ các đường viền:
2. Sử dụng lệnh RECTANGLE (hoặc PLINE để vẽ đa giác) và nhập tọa độ hai góc đối diện, ví dụ: 0,0 và 200,150.
3. Kiểm tra tính đóng kín:
4. Gõ LIST → Enter, chọn hình chữ nhật. Đảm bảo thông báo “Closed: Yes”.
5. Tạo vùng:
6. Gõ REGION → Enter, chọn hình chữ nhật → Enter.
7. Kiểm tra: Chọn vùng mới, dùng PROPERTIES để xác nhận “Object Type: Region”.

4.2. Vẽ một hình tròn và tạo vùng

1. Vẽ:
2. Lệnh CIRCLE → nhập tâm 100,100 và bán kính 50.
3. Tạo vùng:
4. REGION → chọn vòng tròn → Enter.
5. Kiểm tra diện tích:
6. AREA → Enter, chọn “Object”, rồi chọn vùng → AutoCAD hiển thị diện tích và chu vi.

4.3. Tạo vùng từ nhiều đối tượng phức tạp

Giả sử bạn muốn vẽ một khu vực có hình chữ nhật và một vòng tròn cắt nhau.

1. Vẽ hình chữ nhật (như mục 4.1) và vòng tròn (như mục 4.2) sao cho chúng giao nhau.
2. Tạo vùng bằng BOUNDARY:
3. Gõ BOUNDARY → Enter.
4. Trong hộp thoại, bật Island detection và để Gap tolerance mặc định.
5. Click vào khu vực giao nhau (điểm chung của hình chữ nhật và vòng tròn). AutoCAD sẽ tạo một vùng mới chỉ chứa phần giao nhau.
6. Kiểm tra:
7. Dùng LIST để xem thuộc tính khu vực, hoặc AREA để tính diện tích phần giao nhau.

5. Các thao tác nâng cao với vùng

5.1. Thao tác Boolean (Union, Subtract, Intersect)

AutoCAD cho phép thực hiện các phép toán Boolean trên các vùng, giúp tạo ra các hình dạng phức tạp.

Lệnh	Mô tả	Cú pháp
UNION	Gộp nhiều vùng thành một vùng duy nhất.	UNION → chọn các vùng → Enter
SUBTRACT	Trừ vùng thứ hai (hoặc nhiều) khỏi vùng đầu tiên.	SUBTRACT → chọn vùng cơ sở → Enter → chọn vùng trừ → Enter
INTERSECT	Tạo vùng mới là phần giao nhau của các vùng được chọn.	INTERSECT → chọn các vùng → Enter

Ví dụ thực tế:
Bạn có một hình chữ nhật và một vòng tròn. Muốn tạo hình “cửa sổ” bằng cách cắt một lỗ tròn trong hình chữ nhật:
1. Vẽ hình chữ nhật và vòng tròn (đặt vòng tròn bên trong hình chữ nhật).
2. Chọn SUBTRACT.
3. Chọn hình chữ nhật là “đối tượng cơ sở”.
4. Chọn vòng tròn là “đối tượng trừ”.
5. Kết quả: Một vùng hình chữ nhật có lỗ tròn ở giữa.

5.2. Sử dụng vùng làm nền cho lệnh 3‑D (Extrude, Revolve)

Có thể bạn quan tâm: Cách Vẽ Vùng Hội Âm: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Sau khi có vùng, bạn có thể tạo hình khối 3‑D bằng cách:

• Extrude:
  EXTRUDE
• Chọn vùng → Enter.
• Nhập độ cao (ví dụ: 100).

• Kết quả: Hình khối dạng khối hộp (hoặc hình trụ nếu vùng là vòng tròn).

• Revolve:
  REVOLVE

• Chọn vùng → Enter.
• Đặt trục quay (axis) bằng cách vẽ một đường thẳng.
• Nhập góc quay (ví dụ: 360).
• Kết quả: Hình khối trụ hoặc hình dạng xoáy tùy thuộc vào vùng và trục.

5.3. Tính toán diện tích và chu vi tự động

Lệnh AREA không chỉ đo diện tích các đối tượng 2‑D mà còn có thể làm việc trực tiếp với vùng:

1. Gõ AREA → Enter.
2. Chọn Object → Enter.
3. Nhấp vào vùng cần đo. AutoCAD sẽ hiển thị Area và Perimeter trong dòng lệnh.

Bạn có thể lưu kết quả này vào một field (trường) trong bản vẽ, giúp tự động cập nhật khi vùng thay đổi.

5.4. Đánh dấu (Hatch) một vùng

Sau khi tạo vùng, việc thêm hatch (đánh dấu) giúp biểu thị vật liệu, mẫu thiết kế hoặc chỉ dẫn kỹ thuật.

1. Gõ HATCH → Enter.
2. Chọn Pattern (ví dụ: ANSI31 cho đường thẳng ngang) và Scale.
3. Đánh dấu Associative để hatch liên kết với vùng (nếu vùng thay đổi, hatch tự động cập nhật).
4. Nhấn Enter, sau đó Pick Points → Enter, click vào bên trong vùng.
5. Hatch sẽ xuất hiện, và vùng vẫn giữ tính năng tính diện tích.

6. Các lỗi thường gặp khi làm việc với vùng và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
“Object must be a closed polyline, circle, arc, or ellipse.”	Đối tượng không đóng kín hoặc có các đoạn thừa.	Kiểm tra bằng lệnh PEDIT → C (Close). Đảm bảo không có đoạn trùng hoặc giao nhau không hợp lệ.
Vùng không hiển thị sau khi tạo	Độ phân giải quá thấp, các đường viền quá mỏng hoặc có khoảng cách (gap) lớn hơn Gap tolerance.	Tăng Gap tolerance trong hộp thoại Boundary Set hoặc chỉnh sửa các đường viền để chúng chạm nhau chính xác.
Hatch không liên kết với vùng	Tùy chọn Associative chưa được bật khi tạo hatch.	Khi tạo hatch, tick vào Associative hoặc sử dụng lệnh HATCHEDIT để bật lại.
Khi thực hiện Boolean, các vùng không hợp nhất	Các vùng không đồng nhất về hướng (clockwise/counter‑clockwise) hoặc có phần chồng lấn không hợp lệ.	Sử dụng lệnh REGION lại để chuẩn hoá hướng, hoặc dùng OVERKILL để loại bỏ các phần thừa.
Khi Extrude, kết quả là “solid not closed”	Vùng có lỗ (hole) không được định nghĩa đúng (island).	Đảm bảo các lỗ được tạo thành vùng riêng và được gộp (Union) với vùng chính, hoặc dùng lệnh REGION lại với tùy chọn Island detection.

7. Mẹo tối ưu hoá quy trình làm việc với vùng

1. Sử dụng Layer (Lớp) riêng cho các đường viền:
   Tạo một layer tên “BOUNDARY” để vẽ mọi đường viền. Khi tạo vùng, chỉ cần bật/hiện layer này, giảm thiểu nhầm lẫn với các đối tượng khác.

2. Thiết lập Gap tolerance hợp lý:
   Đối với bản vẽ có tỷ lệ lớn (ví dụ: 1:100), nên đặt Gap tolerance khoảng 0.01 để tránh các khoảng trống không đáng có.



   Có thể bạn quan tâm: Cách Vẽ Vòng Đời Rắn: Hướng Dẫn Chi Tiết Từ A Đến Z

3. Sử dụng PURGE và OVERKILL:
   Sau khi hoàn thiện, chạy lệnh PURGE để loại bỏ các đối tượng không cần thiết, và OVERKILL để hợp nhất các đoạn thừa, giảm kích thước file.

4. Tạo Macro hoặc Script:
   Nếu thường xuyên tạo vùng từ các đối tượng chuẩn, bạn có thể ghi lại một macro (ví dụ: ^C^CREGION; + ^C^CBOUNDARY;) và gán vào một phím tắt để thao tác nhanh.

5. Kiểm tra bằng CHECK và AUDIT:
   Trước khi xuất bản vẽ, chạy lệnh AUDIT để phát hiện lỗi đối tượng, và CHECK để xác định các vấn đề về tiêu chuẩn (VD: các vùng không đóng kín).

8. Ứng dụng thực tế của vùng trong các ngành nghề

8.1. Kiến trúc

• Tính diện tích phòng: Vùng giúp tính nhanh diện tích các phòng, khu vực nội thất, hỗ trợ trong việc tính chi phí vật liệu (sàn, thảm, sơn).
• Tạo các khối 3‑D: Dùng EXTRUDE từ vùng để tạo khối tường, trần, sàn trong mô hình BIM (Building Information Modeling).

8.2. Cơ khí

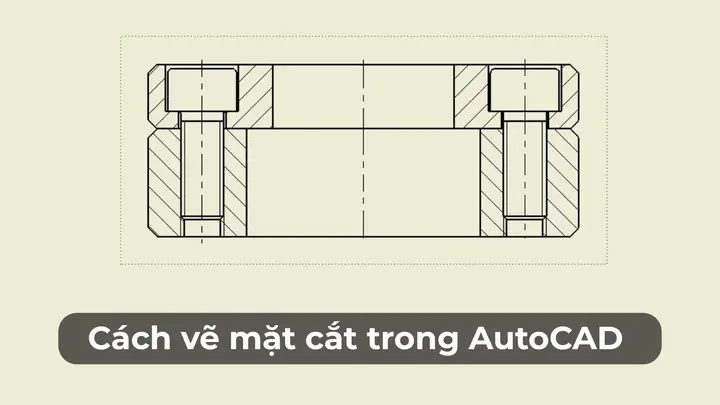

• Thiết kế chi tiết chi tiết máy: Vùng được dùng để tạo các mặt cắt (section), tính diện tích bề mặt để dự tính gia công CNC.
• Sản xuất bộ phận: Khi cần cắt laser hoặc plasma, các vùng cung cấp dữ liệu đường viền đóng kín cho phần mềm CAM.

8.3. Điện tử và PCB

• Xác định vùng copper (đồng): Vùng giúp xác định khu vực phủ đồng trên bản mạch, tính diện tích để dự tính độ cản và nhiệt độ.
• Đánh dấu vùng giữ nhiệt (thermal relief): Tạo vùng để phục vụ các lệnh HATCH và POLYGON trong thiết kế PCB.

8.4. Địa lý và Quy hoạch đô thị

• Tính diện tích đất: Dùng BOUNDARY để tạo vùng từ các đường biên địa giới, sau đó tính diện tích đất cho mục đích thuế, bán đấu giá.
• Mô phỏng lưu vực: Vùng giúp mô phỏng các lưu vực sông, khu vực ngập úng trong các phần mềm GIS tích hợp CAD.

9. Bài tập thực hành – Từ cơ bản tới nâng cao

Bài 1: Tạo vùng hình chữ nhật và tính diện tích

1. Vẽ một hình chữ nhật 300×200 mm.
2. Tạo vùng bằng lệnh REGION.
3. Dùng AREA để lấy diện tích. Ghi lại kết quả.

Bài 2: Cắt một lỗ tròn trong hình chữ nhật

1. Vẽ một vòng tròn bán kính 50 mm, đặt vào trung tâm hình chữ nhật.
2. Sử dụng SUBTRACT để tạo lỗ.
3. Kiểm tra lại diện tích của vùng sau khi cắt.

Bài 3: Tạo vùng từ các đường không khép kín (sử dụng BOUNDARY)

1. Vẽ ba đường thẳng tạo thành một tam giác không kín (có một khoảng trống nhỏ 0.2 mm).
2. Mở BOUNDARY, tăng Gap tolerance lên 0.5 mm.
3. Click vào bên trong tam giác để tạo vùng, sau đó tính diện tích.

Bài 4: Tạo khối 3‑D từ vùng phức tạp

1. Vẽ một hình chữ nhật 200×150 mm và một vòng tròn bán kính 30 mm ở góc trái trên.
2. Dùng UNION để hợp nhất chúng thành một vùng.
3. Thực hiện EXTRUDE với độ cao 80 mm.
4. Kiểm tra mô hình 3‑D bằng lệnh ISOSOLID để xem mặt cắt.

10. Tổng kết

Việc vẽ và quản lý vùng trong CAD là một kỹ năng không thể thiếu đối với bất kỳ người dùng nào muốn nâng cao hiệu quả thiết kế và độ chính xác của bản vẽ. Từ các lệnh cơ bản như REGION, BOUNDARY, cho đến các thao tác nâng cao như Boolean, Extrude, và tính diện tích tự động, mọi công cụ đều được tích hợp sẵn trong AutoCAD để hỗ trợ bạn thực hiện công việc một cách nhanh chóng.

Những điểm quan trọng cần ghi nhớ:
– Đảm bảo mọi đường viền đều đóng kín và không chồng lấn.
– Sử dụng Gap tolerance hợp lý khi tạo vùng từ các đối tượng không hoàn hảo.
– Luôn kiểm tra hướng (orientation) của vùng để tránh lỗi khi thực hiện các lệnh 3‑D.
– Tận dụng các tính năng Associative và Island detection để duy trì tính liên kết và tự động cập nhật khi bản vẽ thay đổi.

Bằng cách thực hành các bài tập trên và áp dụng những mẹo tối ưu hoá, bạn sẽ nhanh chóng trở thành một chuyên gia trong việc sử dụng vùng để giải quyết các vấn đề thiết kế phức tạp trong mọi lĩnh vực: kiến trúc, cơ khí, điện tử, và quy hoạch đô thị.

Chúc bạn thành công và sáng tạo không ngừng trong hành trình chinh phục AutoCAD!
