Cách Phóng To Bản Vẽ Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

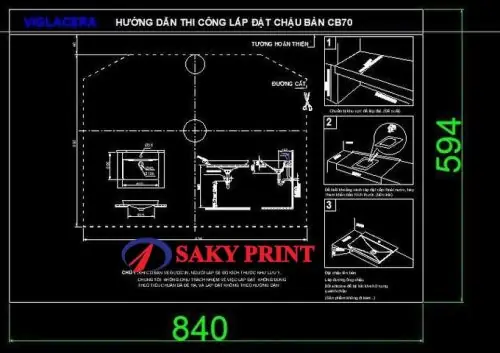

Mở Đầu

Trong môi trường thiết kế hiện đại, AutoCAD và các phần mềm CAD (Computer Aided Design) đã trở thành công cụ không thể thiếu đối với các kỹ sư, kiến trúc sư, nhà thiết kế và nhiều chuyên gia khác. Một trong những thao tác cơ bản nhưng lại vô cùng quan trọng là phóng to bản vẽ. Việc này không chỉ giúp người dùng quan sát chi tiết một cách rõ ràng, mà còn hỗ trợ trong quá trình chỉnh sửa, kiểm tra độ chính xác và chuẩn bị cho các bước in ấn, xuất bản. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, toàn diện về cách phóng to bản vẽ CAD, bao gồm các phương pháp nhanh, các công cụ hỗ trợ, mẹo tối ưu hoá hiệu suất và cả những lỗi thường gặp cần tránh.

1. Hiểu Rõ Khái Niệm “Phóng To” Trong CAD

1.1. Phóng to (Zoom) vs. Thay đổi Tỷ lệ (Scale)

• Zoom (phóng to/thu nhỏ): Là thao tác thay đổi góc nhìn trên màn hình mà không làm thay đổi kích thước thực tế của các đối tượng trong bản vẽ. Khi phóng to, các đối tượng vẫn giữ nguyên tỷ lệ thực tế nhưng hiển thị lớn hơn hoặc nhỏ hơn trên màn hình.
• Scale (tỷ lệ): Thay đổi kích thước thực tế của đối tượng trong bản vẽ, ví dụ chuyển đổi từ tỷ lệ 1:100 sang 1:50. Điều này ảnh hưởng đến kích thước thực tế và thường được sử dụng khi chuẩn bị bản vẽ cho in ấn.

1.2. Tại sao phóng to lại quan trọng?

• Kiểm tra chi tiết: Khi làm việc với các chi tiết phức tạp như mạch điện, bộ phận máy móc, việc phóng to giúp nhìn rõ các đường nét, góc cạnh và các lỗi tiềm ẩn.
• Chỉnh sửa chính xác: Đối tượng được phóng to sẽ cho phép người dùng kéo, di chuyển hoặc chỉnh sửa một cách chính xác hơn.
• Tương tác người dùng: Phóng to giúp người dùng cảm thấy thoải mái hơn khi thao tác, giảm mỏi mắt và tăng năng suất.

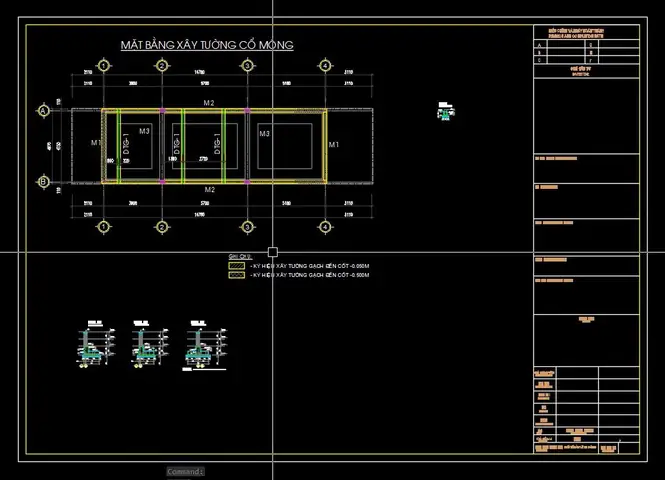

2. Các Phương Pháp Phóng To Cơ Bản Trong AutoCAD

Có thể bạn quan tâm: Cách Gộp Hình Vẽ Trong Word: Hướng Dẫn Chi Tiết Từng Bước Để Tạo Tài Liệu Chuyên Nghiệp

2.1. Sử Dụng Thanh Công Cụ Zoom

• Zoom In (Phóng to): Nhấn Ctrl + Mouse Wheel Up hoặc click vào biểu tượng Zoom In trên thanh công cụ.
• Zoom Out (Thu nhỏ): Nhấn Ctrl + Mouse Wheel Down hoặc click vào biểu tượng Zoom Out.
• Zoom Window (Phóng to vùng chọn): Gõ lệnh Z → W, sau đó kéo chuột để tạo một khung chọn vùng cần phóng to. AutoCAD sẽ tự động phóng to vào vùng đã chọn.
• Zoom Extents (Phóng to toàn bộ bản vẽ): Gõ Z → E. Lệnh này sẽ đưa toàn bộ nội dung bản vẽ vào khung nhìn, rất hữu ích khi bạn mất vị trí hiện tại.

2.2. Sử Dụng Phím Tắt

Phím Tắt	Chức Năng
Z + Enter + A	Zoom All (phóng to toàn bộ nội dung)
Z + Enter + P	Zoom Previous (trở lại vị trí zoom trước)
Z + Enter + R	Zoom Real Time (phóng to theo thời gian thực khi kéo chuột)
Ctrl + Mouse Wheel	Zoom nhanh lên/xuống

2.3. Sử Dụng Lệnh Command Line

• Command: ZOOM
  Gõ ZOOM → Enter, sau đó nhập một trong các tùy chọn: IN, OUT, WINDOW, EXTENTS, PREVIOUS, REALTIME.

• Command: PAN
  Khi bạn đã phóng to, có thể di chuyển khung nhìn bằng lệnh PAN (gõ P → Enter). Kéo chuột để di chuyển khung nhìn mà không thay đổi tỷ lệ phóng to.

3. Phóng To Bản Vẽ 3D

3.1. Sử Dụng ViewCube

Có thể bạn quan tâm: Cách Ghi Kích Thước Bản Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• ViewCube nằm ở góc phải màn hình, cho phép xoay, phóng to và thay đổi góc nhìn 3D một cách trực quan.
• Kéo chuột lên hoặc xuống trên ViewCube để phóng to/thu nhỏ.

3.2. Lệnh ZOOM trong không gian 3D

• Gõ ZOOM → Enter → 3D. Sau đó, kéo chuột để phóng to hoặc thu nhỏ mô hình 3D.
• Lệnh ZOOM + Window cũng hoạt động trong không gian 3D, cho phép bạn chọn một vùng 3D cụ thể để phóng to.

3.3. Sử Dụng Navigation Bar

• Navigation Bar (thanh điều hướng) ở góc phải cung cấp các biểu tượng Zoom In, Zoom Out, Zoom Extents, và Zoom Window tương tự như trong 2D nhưng áp dụng cho không gian 3D.

4. Tối Ưu Hóa Phóng To Để Đảm Bảo Hiệu Suất

4.1. Cài Đặt Cấu Hình Hiển Thị

• Hardware Acceleration: Vào OPTIONS → System → bật Hardware Acceleration để tận dụng GPU, giúp phóng to mượt mà hơn.
• Visual Styles: Chọn 2D Wireframe hoặc Shaded tùy vào nhu cầu. Đối với phóng to chi tiết, chế độ 2D Wireframe thường nhanh hơn.

4.2. Quản Lý Layer

Có thể bạn quan tâm: Cách Dạy Vẽ Các Con Vật Cho Trẻ Nhỏ: Hướng Dẫn Chi Tiết Từng Bước

• Tắt các layer không cần thiết khi phóng to vùng chi tiết để giảm tải hiển thị.
• Sử dụng LAYERS → Freeze hoặc Off cho các layer không liên quan.

4.3. Sử Dụng Viewports

• Tạo các viewport riêng biệt cho các khu vực cần phóng to thường xuyên.
• Ví dụ: trong layout, tạo một viewport hiển thị chi tiết cơ khí, một viewport khác cho tổng thể. Điều này giúp bạn không cần liên tục thay đổi zoom trong một viewport duy nhất.

4.4. Lưu View với VIEW Command

• Khi đã có một góc nhìn và mức zoom ưng ý, gõ VIEW → Save để lưu lại. Lần sau bạn chỉ cần gọi lại bằng lệnh VIEW → Restore mà không tốn thời gian thiết lập lại.

5. Phóng To Khi In Ấn và Xuất File

5.1. Thiết Lập Scale Khi In

• Khi tạo layout (Paper Space), bạn có thể thiết lập tỉ lệ in cho từng viewport. Điều này cho phép bạn phóng to chi tiết trong viewport mà vẫn giữ tỷ lệ thực tế trên bản in.
• Ví dụ: Đối với bản vẽ cơ khí 1:100, bạn có thể tạo một viewport chi tiết với tỷ lệ 1:10 để hiển thị chi tiết hàn, vít, … trên bản in.

5.2. Lệnh PLOT và PAGESETUP

• Trước khi in, vào PAGESETUP, chọn Plot Scale → Custom Scale. Đặt tỉ lệ mong muốn (ví dụ 1:2 để phóng to gấp đôi).
• Đảm bảo Plot Style Table (CTB hoặc STB) được cấu hình đúng để các đối tượng hiển thị đúng màu sắc và độ dày khi in.

5.3. Xuất File PDF với Zoom

Có thể bạn quan tâm: Cách Dạy Vẽ Cho Trẻ Em: Hướng Dẫn Chi Tiết Từ A Đến Z

• Khi xuất PDF, bạn có thể chọn DWG to PDF.pc3 và thiết lập Plot Scale tương tự.
• Ngoài ra, một số phần mềm PDF viewer cho phép người dùng phóng to tài liệu sau khi mở, nhưng việc thiết lập đúng tỷ lệ trong CAD sẽ giúp người nhận dễ dàng kiểm tra chi tiết.

6. Phóng To Nâng Cao: Scripting và Lập Trình

6.1. Sử Dụng LISP Để Tự Động Hóa Zoom

(defun c:ZoomToLayer (/ layName) (setq layName (getstring "\nNhập tên layer cần zoom: ")) (if (tblsearch "layer" layName) (progn (command "._zoom" "w" (list (nth 0 (assoc 10 (entget (car (entsel "\nChọn đối tượng trên layer: ")))))) (list (nth 0 (assoc 10 (entget (cadr (entsel "\nChọn đối tượng trên layer: "))))))) (princ "\nZoom tới layer thành công!") ) (princ "\nLayer không tồn tại.") ) (princ)
)

• Giải thích: Lệnh này yêu cầu người dùng nhập tên layer, sau đó chọn hai đối tượng trên layer để xác định vùng zoom. Đây là cách nhanh chóng để phóng to một khu vực cụ thể dựa trên layer.

6.2. Sử Dụng .NET API (C#) Để Tạo Toolbar Zoom Tùy Chỉnh

CommandMethod("ZoomToSelection")
public void ZoomToSelection()
{ Document doc = Application.DocumentManager.MdiActiveDocument; Editor ed = doc.Editor; // Lấy vùng chọn PromptSelectionResult selRes = ed.GetSelection(); if (selRes.Status != PromptStatus.OK) return; // Tính Bounding Box Extents3d ext = new Extents3d(); foreach (ObjectId id in selRes.Value.GetObjectIds()) { Entity ent = (Entity)id.GetObject(OpenMode.ForRead); ext.AddExtents(ent.GeometricExtents); } // Thiết lập view ViewTableRecord view = ed.GetCurrentView(); view.CenterPoint = new Point2d((ext.MinPoint.X + ext.MaxPoint.X) / 2, (ext.MinPoint.Y + ext.MaxPoint.Y) / 2); view.Width = ext.MaxPoint.X - ext.MinPoint.X; view.Height = ext.MaxPoint.Y - ext.MinPoint.Y; ed.SetCurrentView(view);
}

• Ứng dụng: Lệnh này sẽ tự động tính toán vùng bao quanh các đối tượng được chọn và thiết lập view sao cho toàn bộ vùng đó vừa trong khung nhìn, tương tự như Zoom Window nhưng không cần kéo chuột.

6.3. Lưu Trữ View Định Danh (Named Views)

• Sử dụng VIEW → Save để tạo named view cho các khu vực quan trọng (ví dụ: “Chi tiết trục”, “Mặt cắt ngang”).
• Khi làm việc trên dự án lớn, chỉ cần gõ VIEW → tên view → Enter để nhanh chóng chuyển tới góc nhìn đã lưu.

7. Các Lỗi Thường Gặp Khi Phóng To Và Cách Khắc Phục

Lỗi	Nguyên Nhân	Cách Khắc Phục
Màn hình chậm, lag khi zoom	Đồ họa không bật Hardware Acceleration, bản vẽ quá phức tạp, nhiều layer hiển thị.	Bật Hardware Acceleration, tắt các layer không cần, giảm độ chi tiết (display resolution).
Không thể zoom vào một đối tượng	Đối tượng nằm ngoài phạm vi Extents, hoặc bị ẩn (Hide)	Dùng ZOOM → ALL để đưa toàn bộ nội dung vào, sau đó chọn UNHIDE.
Zoom không đúng tỷ lệ khi in	Thiết lập Plot Scale sai, hoặc viewport không được khóa.	Kiểm tra Page Setup, đảm bảo Viewport Scale được khóa (Lock) sau khi thiết lập.
Mất vị trí khi chuyển sang layout	Viewport không đồng bộ với model space.	Sử dụng ALIGN để đồng bộ hoặc lưu view trước khi chuyển.
Đối tượng xuất hiện mờ khi zoom	Anti-aliasing tắt, hoặc chế độ hiển thị Wireframe không đủ nét.	Bật Anti-aliasing trong Options → Display, hoặc chuyển sang Shaded khi cần độ nét cao.

8. Mẹo Thực Hành Nhanh Cho Người Mới Bắt Đầu

1. Sử dụng chuột có nút cuộn: Cuộn lên/xuống để zoom nhanh, giữ Ctrl để thay đổi tốc độ.
2. Kết hợp PAN và ZOOM: Khi đã phóng to, dùng PAN (giữ nút chuột giữa) để di chuyển khung nhìn mà không thay đổi tỷ lệ.
3. Lưu các view thường dùng: Đặt tên ngắn gọn như “Detail‑A”, “Overall‑Plan”. Khi cần chuyển nhanh, chỉ cần gõ VIEW → tên view.
4. Sử dụng Zoom Previous: Khi bạn quay lại vị trí trước khi phóng to, chỉ cần Z → P. Rất hữu ích khi kiểm tra các chi tiết liên tục.
5. Tạo shortcut toolbar: Kéo các lệnh Zoom Window, Zoom Extents vào thanh công cụ cá nhân để truy cập nhanh.

9. Kết Luận

Phóng to bản vẽ CAD không chỉ là một thao tác đơn giản mà còn là một kỹ năng quan trọng, ảnh hưởng trực tiếp tới độ chính xác, hiệu suất làm việc và chất lượng sản phẩm cuối cùng. Bằng việc nắm vững các phương pháp cơ bản, các công cụ nâng cao, tối ưu hoá hiệu suất và tránh các lỗi thường gặp, bạn sẽ có thể làm việc với các bản vẽ phức tạp một cách tự tin và nhanh chóng.

Hãy áp dụng những kiến thức đã học vào dự án thực tế của bạn:
– Bắt đầu bằng việc thiết lập môi trường làm việc (hardware acceleration, layer management).
– Sử dụng các lệnh ZOOM và PAN một cách linh hoạt, kết hợp với các shortcut và view lưu sẵn.
– Khi cần thực hiện các tác vụ phức tạp hơn, đừng ngại viết script LISP hoặc .NET để tự động hoá quy trình.

Cuối cùng, thực hành liên tục là chìa khóa để trở thành người dùng CAD chuyên nghiệp. Khi bạn đã thành thạo việc phóng to bản vẽ, mọi chi tiết dù nhỏ nhất cũng sẽ trở nên trong tầm mắt, giúp bạn thiết kế chính xác, giảm sai sót và nâng cao hiệu quả công việc.

Chúc bạn thành công trong mọi dự án CAD!
