Cách Vẽ 3d Bản Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Giới thiệu chung về vẽ 3D

Trong thời đại công nghệ số, việc tạo ra các bản vẽ 3D đã trở thành một kỹ năng không thể thiếu trong nhiều ngành nghề như kiến trúc, nội thất, cơ khí, thiết kế sản phẩm và thậm chí cả trong lĩnh vực giải trí như game và phim hoạt hình. So với bản vẽ 2D truyền thống, bản vẽ 3D cho phép người thiết kế mô phỏng thực tế một cách sinh động, trực quan hơn, giúp khách hàng và các bên liên quan dễ dàng hình dung sản phẩm cuối cùng.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức cơ bản nhất cho người mới bắt đầu cho tới các kỹ thuật nâng cao, giúp bạn tự tin tạo ra những mô hình 3D chuyên nghiệp. Chúng tôi sẽ đề cập đến các phần mềm phổ biến, quy trình làm việc, các mẹo tối ưu hoá hiệu suất và cách trình bày bản vẽ 3D sao cho ấn tượng.

2. Các phần mềm vẽ 3D phổ biến

2.1. Autodesk AutoCAD

AutoCAD là một trong những phần mềm CAD (Computer-Aided Design) lâu đời và được sử dụng rộng rãi nhất trên thế giới. Mặc dù AutoCAD truyền thống tập trung vào vẽ 2D, nhưng phiên bản AutoCAD 3D cho phép người dùng tạo mô hình 3D phức tạp, tích hợp các công cụ render và visualisation. Điểm mạnh của AutoCAD là:

• Độ chính xác cao: Hỗ trợ các hệ thống đơn vị và độ chính xác tuyệt đối, phù hợp cho các bản vẽ kỹ thuật.
• Thư viện khối (blocks) phong phú: Giúp tiết kiệm thời gian khi tái sử dụng các chi tiết đã tạo.
• Tích hợp với các phần mềm Autodesk khác: Như Revit, Inventor, và 3ds Max.

2.2. Autodesk Revit

Revit là công cụ BIM (Building Information Modeling) mạnh mẽ, chuyên dùng cho ngành kiến trúc và xây dựng. Revit cho phép người dùng không chỉ vẽ mô hình 3D mà còn quản lý thông tin toàn bộ dự án như vật liệu, khối lượng, và chi phí.

• Mô hình dựa trên dữ liệu: Mỗi thành phần trong mô hình đều chứa thông tin chi tiết.
• Cộng tác đa người dùng: Nhiều người có thể làm việc trên cùng một mô hình cùng lúc.
• Tự động tạo bản vẽ 2D từ mô hình 3D: Giảm thiểu lỗi và tăng tốc độ thiết kế.

2.3. SketchUp

SketchUp nổi tiếng với giao diện thân thiện, dễ học và tốc độ tạo mô hình nhanh chóng. Thích hợp cho các nhà thiết kế nội thất, kiến trúc sư và những người mới bắt đầu.

• Thư viện 3D Warehouse: Hàng triệu mô hình sẵn có, có thể tải về và chỉnh sửa.
• Plug-in đa dạng: Như V-Ray, Enscape giúp render chất lượng cao.
• Phiên bản miễn phí: SketchUp Free chạy trên trình duyệt, phù hợp cho người học và dự án nhỏ.

2.4. Blender

Blender là phần mềm mã nguồn mở, miễn phí, nhưng mạnh mẽ không kém bất kỳ phần mềm thương mại nào. Được sử dụng rộng rãi trong lĩnh vực hoạt hình, game và visual effects.

• Công cụ mô hình hoá đa dạng: Polygon modeling, sculpting, retopology.
• Render engine chất lượng cao: Cycles và Eevee.
• Tích hợp animation, rigging, compositing: Cho phép tạo ra sản phẩm hoàn chỉnh từ khởi đầu đến kết thúc.

2.5. SolidWorks

Có thể bạn quan tâm: Cách Vẽ 3 Góc Nhọn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

SolidWorks là phần mềm CAD 3D chuyên dụng cho thiết kế cơ khí và sản phẩm công nghiệp. Nó hỗ trợ tính năng parametric modeling, giúp thay đổi kích thước và hình dạng một cách linh hoạt.

• Mô phỏng (simulation): Kiểm tra stress, độ bền, động lực học.
• Bảng Bill of Materials (BOM) tự động: Hỗ trợ quá trình sản xuất.
• Tích hợp CAM: Dễ dàng chuyển sang lập trình CNC.

2.6. Các phần mềm khác

• Fusion 360 (Autodesk): Kết hợp CAD, CAM, CAE trong một nền tảng đám mây.
• Rhino 3D: Mạnh về mô hình NURBS, phù hợp cho thiết kế công nghiệp và kiến trúc.
• Cinema 4D: Được ưa chuộng trong motion graphics và visual effects.

3. Quy trình làm việc cơ bản khi vẽ 3D

Mặc dù mỗi phần mềm có giao diện và công cụ riêng, nhưng quy trình chung để tạo ra một bản vẽ 3D chất lượng thường bao gồm các bước sau:

3.1. Xác định mục tiêu và yêu cầu dự án

• Mục đích sử dụng: Render ảnh, tạo animation, chuẩn bị cho in 3D, hoặc làm bản vẽ kỹ thuật.
• Đối tượng khách hàng: Kiến trúc sư, nhà thầu, nhà sản xuất, người dùng cuối.
• Các yêu cầu kỹ thuật: Độ chính xác, tỉ lệ, chuẩn vật liệu, yêu cầu render.

3.2. Thu thập tài liệu tham khảo

• Bản vẽ 2D: Nếu có, dùng làm nền để tạo mô hình.
• Hình ảnh thực tế: Photographs, scan, hoặc video.
• Mẫu vật liệu: Để tạo texture và ánh sáng chính xác.

3.3. Lập kế hoạch mô hình

• Phân chia thành các phần (component): Ví dụ, trong một căn phòng, tách ra thành tường, sàn, cửa, nội thất.
• Xác định thứ tự thực hiện: Bắt đầu từ phần lớn (khối cơ bản) rồi chi tiết hoá từng yếu tố.

3.4. Tạo mô hình cơ bản (blocking)

• Dùng các primitive shapes: Cube, cylinder, sphere để xây dựng khung chung.
• Áp dụng các công cụ extrude, loft, sweep để tạo hình dạng phức tạp hơn.
• Kiểm tra tỉ lệ: Đảm bảo các kích thước chính xác theo yêu cầu.

3.5. Chi tiết hoá (detailing)

• Thêm các chi tiết kiến trúc: Cửa sổ, cửa ra vào, trần, hệ thống ống nước.
• Sử dụng các library/component có sẵn: Như các bộ khung kim loại, phụ kiện điện.
• Áp dụng modifiers: Bevel, chamfer để làm mịn các góc cạnh.

3.6. Áp dụng vật liệu và texture

• Chọn vật liệu: Wood, metal, glass, concrete.
• Sử dụng UV mapping: Đảm bảo texture không bị kéo giãn.
• Tạo phong cách render: Phong, Blinn, PBR (Physically Based Rendering) cho kết quả thực tế.

3.7. Thiết lập ánh sáng và môi trường

• Ánh sáng tự nhiên: Sunlight, HDRI môi trường.
• Ánh sáng nhân tạo: Point light, spot light, area light.
• Điều chỉnh độ phản chiếu, bóng đổ để tăng tính thẩm mỹ.

3.8. Render và post‑processing

Có thể bạn quan tâm: Cách Vẽ 2d Trong Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Chọn engine render: V-Ray, Cycles, Arnold, hoặc engine nội bộ.
• Thiết lập độ phân giải, sampling: Balance giữa chất lượng và thời gian render.
• Sử dụng phần mềm chỉnh sửa ảnh: Photoshop, GIMP để tinh chỉnh màu sắc, độ tương phản.

3.9. Kiểm tra và xuất bản

• Kiểm tra mô hình: Đảm bảo không có lỗi geometry (non‑manifold, inverted normals).
• Xuất file: DWG, DXF cho bản vẽ 2D; FBX, OBJ, STL cho mô hình 3D; hoặc ảnh render PNG/JPG.
• Lưu bản backup: Đảm bảo dữ liệu không bị mất.

4. Kỹ thuật vẽ 3D nâng cao

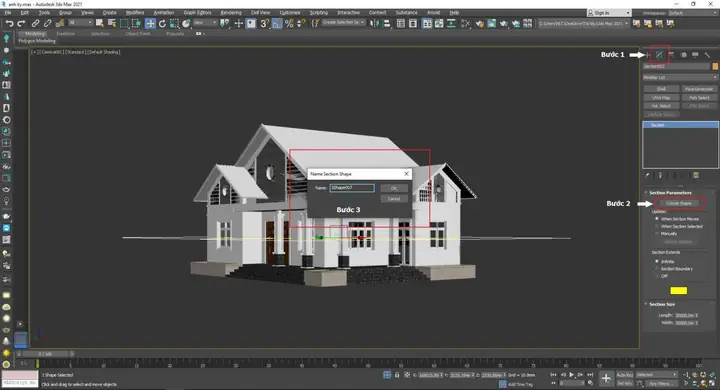

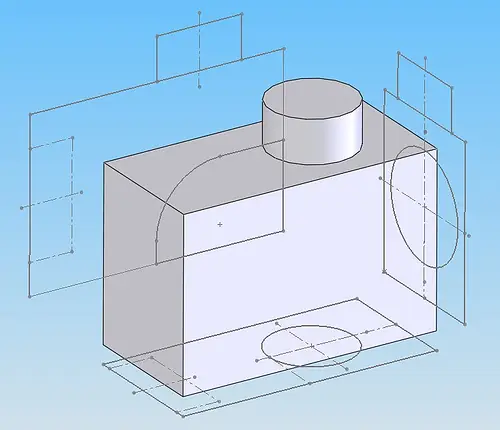

4.1. Parametric Modeling

Parametric modeling cho phép bạn liên kết các tham số (chiều dài, bán kính, góc) với các đối tượng trong mô hình. Khi thay đổi một tham số, toàn bộ mô hình tự động cập nhật. SolidWorks, Fusion 360 và Onshape là những phần mềm hỗ trợ mạnh mẽ tính năng này.

• Lợi ích: Tiết kiệm thời gian khi thay đổi thiết kế, giảm lỗi.
• Cách thực hiện: Tạo sketch với các ràng buộc (constraints) và sau đó extrude, revolve dựa trên các ràng buộc này.

4.2. Surface Modeling (NURBS)

Surface modeling sử dụng NURBS (Non‑Uniform Rational B‑Splines) để tạo các bề mặt mượt mà, phức tạp. Rhino 3D và Alias là hai công cụ nổi bật trong lĩnh vực này.

• Ứng dụng: Thiết kế ô tô, máy bay, đồ trang sức.
• Kỹ thuật: Sử dụng các công cụ loft, sweep, blend để tạo bề mặt, sau đó tinh chỉnh bằng control points.

4.3. Sculpting

Sculpting là kỹ thuật “điêu khắc” mô hình bằng cách kéo, nặn, giống như làm việc với đất sét ảo. Blender và ZBrush là hai phần mềm đi đầu.

• Ưu điểm: Tạo các chi tiết hữu cơ, không gian tự nhiên, phù hợp cho nhân vật, sinh vật.
• Quy trình:
• Bắt đầu với một mesh cơ bản (sphere, cube).
• Dùng brush (Clay, Inflate, Smooth) để tạo hình.
• Dùng subdivision surface để tăng độ chi tiết.
• Retopology để tối ưu lưới cho animation hoặc render.

4.4. Photogrammetry và Scan 3D

Photogrammetry cho phép chuyển đổi ảnh chụp thực tế thành mô hình 3D. Các phần mềm như Agisoft Metashape, RealityCapture hay Meshroom hỗ trợ quy trình này.

• Các bước:
• Chụp nhiều ảnh từ các góc độ khác nhau.
• Nhập ảnh vào phần mềm để tạo point cloud.
• Tạo mesh và texture.
• Làm sạch và tối ưu mô hình.

4.5. Simulation và Analysis

Trong thiết kế cơ khí, việc kiểm tra độ bền, stress, nhiệt độ là cực kỳ quan trọng. SolidWorks Simulation, ANSYS, và Fusion 360 Simulation cung cấp công cụ phân tích:

Có thể bạn quan tâm: Cách Vẽ 2d Pie Chart: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Static stress analysis: Kiểm tra ứng suất tĩnh.
• Thermal analysis: Đánh giá ảnh hưởng nhiệt.
• Motion study: Mô phỏng chuyển động cơ cấu.

4.6. Real‑time Rendering và VR/AR

Với sự phát triển của công nghệ thực tế ảo (VR) và thực tế tăng cường (AR), các mô hình 3D cần được tối ưu cho render thời gian thực. Engine như Unreal Engine, Unity, và Enscape cho phép người dùng đi bộ trong không gian 3D và tương tác trực tiếp.

• Quy trình:
• Tối ưu lưới (low‑poly) và texture (PBR).
• Export sang FBX/OBJ.
• Import vào engine, thiết lập ánh sáng, post‑process.
• Tạo build cho headset VR hoặc ứng dụng AR.

5. Mẹo và thủ thuật tăng năng suất

5.1. Sử dụng hotkey và macro

Hầu hết các phần mềm CAD/3D cho phép tùy chỉnh phím tắt. Việc ghi nhớ các phím tắt thường dùng (Ctrl+Z, Ctrl+Shift+S, E – Extrude, L – Line) sẽ giảm đáng kể thời gian thao tác.

5.2. Tận dụng library và asset store

• Autodesk App Store, SketchUp 3D Warehouse, TurboSquid, CGTrader cung cấp hàng ngàn mô hình và texture miễn phí hoặc trả phí.
• Khi sử dụng asset có sẵn, luôn kiểm tra bản quyền và tối ưu hoá để tránh “over‑polygon”.

5.3. Kiểm tra và sửa lỗi geometry thường xuyên

Lỗi non‑manifold, duplicate vertices, inverted normals có thể gây rối trong quá trình render hoặc in 3D. Sử dụng công cụ “Check Geometry” (AutoCAD) hoặc “Mesh Cleanup” (Blender) để phát hiện sớm.

5.4. Quản lý file và version control

• Đặt tên file có ý nghĩa (Project_Stage_Version_Date.ext).
• Sử dụng hệ thống version control như Git LFS cho các file lớn, hoặc phần mềm quản lý dự án như Autodesk Vault.

5.5. Render preview nhanh

• Sử dụng viewport render (Eevee trong Blender, V-Ray Interactive) để xem nhanh ánh sáng và vật liệu mà không cần render toàn bộ.
• Điều chỉnh ánh sáng, camera và material dựa trên preview để giảm thời gian render cuối cùng.

5.6. Tối ưu hoá texture

• Dùng texture độ phân giải phù hợp (2K cho render chất lượng, 1K cho realtime).
• Sử dụng format .png hoặc .jpeg tùy vào yêu cầu chất lượng và dung lượng.

5.7. Học từ cộng đồng

Có thể bạn quan tâm: Cách Vẽ 20-11 Đơn Giản: Hướng Dẫn Từng Bước Đầy Đủ Cho Người Mới Bắt Đầu

• Tham gia các diễn đàn như CGTalk, Blender Artists, Reddit r/3Dmodeling.
• Xem tutorial trên YouTube, Udemy, Coursera. Nhiều chuyên gia chia sẻ workflow thực tế và các “shortcuts” đặc biệt.

6. Ứng dụng thực tế của bản vẽ 3D

6.1. Kiến trúc và xây dựng

• Mô hình 3D giúp khách hàng hình dung không gian, lựa chọn nội thất, màu sắc.
• BIM (Building Information Modeling) cung cấp dữ liệu cho toàn bộ vòng đời dự án: thiết kế, thi công, vận hành.

6.2. Công nghiệp và cơ khí

• Thiết kế chi tiết máy móc, bộ phận, lắp ráp.
• Kiểm tra tính khả thi bằng simulation trước khi sản xuất.
• Tạo file STL cho in 3D nguyên mẫu (prototype).

6.3. Nội thất và trang trí

• Tạo bản vẽ 3D nội thất để trưng bày trên website, catalog.
• Sử dụng công cụ AR để khách hàng “đặt” đồ nội thất trong không gian thực.

6.4. Game và phim hoạt hình

• Mô hình 3D là nền tảng cho nhân vật, môi trường, prop.
• Được xuất khẩu sang engine (Unreal, Unity) để tạo gameplay hoặc cutscene.

6.5. Y tế và giáo dục

• Mô hình giải phẫu 3D hỗ trợ giảng dạy và phẫu thuật.
• In 3D mô hình xương, cơ quan để thực hành.

7. Các bước chuẩn bị cho người mới bắt đầu

7.1. Lựa chọn phần mềm phù hợp

• Nếu muốn học nhanh và miễn phí: SketchUp Free hoặc Blender.
• Nếu quan tâm tới kiến trúc/BIM: Revit hoặc ArchiCAD.
• Nếu muốn làm cơ khí, sản phẩm công nghiệp: SolidWorks hoặc Fusion 360.

7.2. Tham gia khóa học cơ bản

• Các nền tảng như Coursera, Udemy, Lynda cung cấp khóa học từ cơ bản tới nâng cao.
• Học theo dự án thực tế (ví dụ: “Tạo mô hình căn hộ 3 phòng”) sẽ giúp nắm vững quy trình.

7.3. Thực hành thường xuyên

• Đặt mục tiêu tạo 1 mô hình mỗi tuần.
• Tham gia challenge trên ArtStation hoặc SketchUp Community để nhận feedback.

7.4. Xây dựng portfolio

• Lưu trữ các bản render chất lượng cao, mô tả dự án, công cụ sử dụng.
• Đăng lên Behance, Dribbble, hoặc LinkedIn để quảng bá kỹ năng.

8. Những lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Mesh không kín (non‑manifold)	Các face không được kết nối đúng	Sử dụng “Merge by Distance”, “Fill Holes”, hoặc “Remove Doubles”.
Texture bị kéo dãn	UV mapping không chuẩn	Thực hiện lại UV unwrap, sử dụng Smart UV Project.
Render quá chậm	Độ phân giải quá cao, sampling lớn	Giảm sample, bật denoiser, tối ưu ánh sáng (đánh dấu “visible lights only”).
Kích thước không đúng	Đơn vị đo lường sai hoặc scale không đồng nhất	Kiểm tra unit settings, sử dụng “Scale” tool để chuẩn hoá.
Shadow không chính xác	Normal direction sai, hoặc light bias không đúng	Recalculate normals, điều chỉnh “shadow bias”.
File quá nặng	Quá nhiều polygon, texture độ phân giải cao	Decimate mesh, giảm độ phân giải texture, sử dụng “LOD”.

9. Tương lai của công nghệ vẽ 3D

9.1. AI‑assisted Design

Các công cụ như Autodesk Generative Design, DreamFusion (Google) và DALL‑E 3D đang tích hợp AI để tự động tạo ra các giải pháp thiết kế tối ưu dựa trên các ràng buộc đã đặt. Người dùng chỉ cần nhập các tiêu chí (vật liệu, tải trọng, chi phí) và AI sẽ đề xuất nhiều mô hình khả thi.

9.2. Real‑time Collaboration

Với sự phát triển của nền tảng đám mây, các phần mềm như Onshape, Fusion 360 cho phép đồng thời nhiều người làm việc trên cùng một mô hình, cập nhật thay đổi ngay lập tức, giảm thiểu việc gửi file qua email.

9.3. Mixed Reality (MR)

Microsoft Mesh và Meta Quest Pro đang mở ra khả năng cộng tác trong không gian 3D thực tế, nơi các nhà thiết kế và khách hàng có thể “đi bộ” trong mô hình, chỉnh sửa trực tiếp bằng tay.

9.4. In‑situ Fabrication

Công nghệ in 3D tại chỗ (on‑site 3D printing) kết hợp với BIM cho phép xây dựng các phần của tòa nhà trực tiếp trên công trường, giảm thiểu lãng phí và thời gian.

10. Kết luận

Vẽ 3D không chỉ là một kỹ năng kỹ thuật mà còn là một nghệ thuật kết hợp giữa sự sáng tạo và tính toán. Từ việc lựa chọn phần mềm phù hợp, nắm vững quy trình làm việc, áp dụng các kỹ thuật nâng cao cho tới việc tối ưu hoá workflow, mỗi bước đều đóng góp vào việc tạo ra những bản vẽ 3D chất lượng và ấn tượng.

Hãy bắt đầu bằng việc xác định mục tiêu, học một công cụ cơ bản như SketchUp hoặc Blender, và dần dần mở rộng sang các phần mềm chuyên sâu như Revit, SolidWorks hoặc Rhino. Đừng quên tận dụng tài nguyên cộng đồng, tham gia các khóa học và thực hành thường xuyên. Khi đã thành thạo, bạn sẽ khám phá ra tiềm năng vô hạn của công nghệ 3D – từ việc thiết kế một ngôi nhà mơ ước, tới việc tạo ra những sản phẩm công nghiệp tinh vi, hay thậm chí là xây dựng thế giới ảo cho game và phim.

Chúc bạn thành công trên hành trình chinh phục không gian ba chiều!
