Cách Vẽ 3d Bằng Solidworks: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

SolidWorks là một trong những phần mềm CAD (Computer-Aided Design) hàng đầu hiện nay, được sử dụng rộng rãi trong thiết kế cơ khí, công nghiệp, ô tô, hàng không và nhiều lĩnh vực khác. Khả năng mô hình hoá 3D mạnh mẽ, giao diện thân thiện và tính năng mô phỏng đa dạng đã khiến SolidWorks trở thành lựa chọn ưu tiên của các kỹ sư và nhà thiết kế. Bài viết dưới đây sẽ hướng dẫn chi tiết cách vẽ 3D bằng SolidWorks, từ những kiến thức cơ bản cho người mới bắt đầu đến các kỹ thuật nâng cao, giúp bạn nhanh chóng làm chủ phần mềm và tạo ra những mô hình 3D chuyên nghiệp.

1. Tổng Quan Về SolidWorks

1.1. Lịch Sử và Đặc Điểm Nổi Bật

SolidWorks được ra mắt lần đầu vào năm 1995 bởi công ty Dassault Systèmes. Được phát triển trên nền tảng Windows, SolidWorks mang lại trải nghiệm thiết kế parametric (định hướng tham số), cho phép người dùng thay đổi kích thước, hình dạng của các chi tiết một cách nhanh chóng mà không cần tái tạo lại toàn bộ mô hình.

1.2. Các Thành Phần Chính Của SolidWorks

• Part (Bộ phận): Mô tả một chi tiết đơn lẻ, ví dụ như một trục, bánh răng.
• Assembly (Lắp ráp): Kết hợp nhiều Part lại để tạo thành một bộ máy hoàn chỉnh.
• Drawing (Bản vẽ): Tạo bản vẽ 2D từ mô hình 3D, bao gồm các kích thước, chú thích và chuẩn công nghiệp.
• Simulation (Mô phỏng): Phân tích ứng suất, nhiệt độ, động lực học và các hiện tượng vật lý khác.
• CAM (Computer-Aided Manufacturing): Tạo mã G-code cho máy CNC, hỗ trợ quá trình gia công.

2. Chuẩn Bị Trước Khi Bắt Đầu Vẽ

2.1. Cài Đặt SolidWorks

• Yêu cầu hệ thống: Windows 10/11 (64-bit), bộ vi xử lý Intel i5 trở lên, RAM tối thiểu 8 GB (khuyến nghị 16 GB), card đồ họa hỗ trợ OpenGL.
• Phiên bản: SolidWorks 2026 là phiên bản mới nhất, nhưng các nguyên tắc vẽ 3D cơ bản vẫn tương tự cho các phiên bản trước.

2.2. Thiết Lập Môi Trường Làm Việc

Có thể bạn quan tâm: Cách Vẽ 3d Bằng Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Unit (đơn vị): Vào Options > Document Properties > Units để chọn mm, cm, inch tùy dự án.
• Template (mẫu tài liệu): Tạo template Part, Assembly, Drawing để chuẩn hoá các thông số mặc định như tiêu đề, logo công ty.
• Shortcut keys: Thiết lập các phím tắt thường dùng (ví dụ: S để mở thanh công cụ nhanh, Ctrl + N tạo file mới) giúp tăng tốc quá trình thiết kế.

2.3. Hiểu Về Sketch (Bản Vẽ 2D)

Mọi mô hình 3D trong SolidWorks bắt nguồn từ một Sketch – một bản vẽ 2D được đặt trên một mặt phẳng (Plane). Các công cụ Sketch bao gồm:
– Line, Circle, Rectangle, Arc: Vẽ các hình cơ bản.
– Smart Dimension: Thêm kích thước để định nghĩa kích thước thực tế.
– Relations (Quan hệ): Đặt quan hệ ngang bằng, vuông góc, đồng trục, đồng tâm…
– Trim, Extend: Chỉnh sửa các đoạn thẳng, đường cong.

3. Quy Trình Vẽ 3D Cơ Bản

3.1. Bước 1: Tạo Part Mới

1. Mở SolidWorks → File > New > Part.
2. Chọn OK, giao diện Part mới sẽ xuất hiện với ba mặt phẳng chuẩn (Front, Top, Right).

3.2. Bước 2: Vẽ Sketch Cơ Bản

1. Chọn một Plane (ví dụ: Front Plane) → Click chuột phải → Sketch.
2. Sử dụng công cụ Center Rectangle để vẽ một hình chữ nhật tại gốc tọa độ.
3. Nhấn Smart Dimension → Đặt kích thước chiều dài 100 mm và chiều rộng 50 mm.
4. Click Exit Sketch.

3.3. Bước 3: Extrude (Đùn) Để Tạo Thể Khối

1. Vào Features > Extruded Boss/Base.
2. Chọn Sketch vừa tạo → Nhập độ dày (Depth) là 30 mm → Click OK.
3. Bạn sẽ có một khối hộp 3D cơ bản.

3.4. Bước 4: Thêm Các Chi Tiết Phụ

Có thể bạn quan tâm: Cách Vẽ 3d Bằng Ai: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Chamfer (bán cạnh): Features > Chamfer, chọn cạnh cần làm góc cạnh 5 mm.
• Fillet (vòng tròn): Features > Fillet, chọn cạnh và đặt bán kính 3 mm.
• Hole (lỗ): Features > Hole Wizard, chọn vị trí, kích thước lỗ và độ sâu.

3.5. Bước 5: Lưu File

File > Save As → Đặt tên (ví dụ: Bracket.SLDPRT) → Chọn thư mục lưu.

4. Kỹ Thuật Vẽ 3D Nâng Cao

4.1. Sử Dụng Các Lệnh Advanced

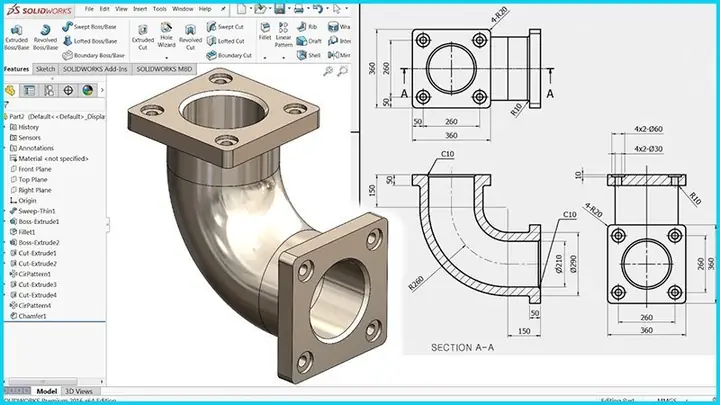

4.1.1. Sweep (Quét)

• Mục đích: Tạo hình dạng phức tạp bằng cách quét một profile dọc theo một đường dẫn.
• Quy trình:
• Vẽ một Sketch làm profile (ví dụ: vòng tròn).
• Vẽ một Sketch khác làm đường dẫn (ví dụ: một đường cong).
• Chọn Features > Sweep → Chọn profile và đường dẫn → OK.

4.1.2. Loft

• Mục đích: Tạo hình dạng chuyển đổi mượt mà giữa hai hoặc nhiều profile.
• Quy trình:
• Tạo ít nhất hai Sketch trên các Plane khác nhau (ví dụ: hình tròn trên Top Plane, hình chữ nhật trên Right Plane).
• Chọn Features > Lofted Boss/Base → Thêm các profile → OK.

4.1.3. Shell

• Mục đích: Tạo thành rỗng cho một khối, giống như làm “vỏ” cho mô hình.
• Quy trình:
• Chọn Features > Shell.
• Nhập độ dày tường (ví dụ: 4 mm) → Chọn các mặt cần mở (hoặc để trống) → OK.

4.2. Sử Dụng Configurations (Cấu Hình)

Configurations cho phép tạo nhiều biến thể của cùng một Part mà không cần sao chép file. Ví dụ: một trục có các độ dài khác nhau.
– Cách tạo: Right-click Part > Add Configuration.
– Thay đổi kích thước: Mở Sketch hoặc Feature, sử dụng Equations để liên kết kích thước với biến Configuration.

4.3. Equations (Phương Trình) và Design Tables

• Equations: Vào Tools > Equations → Đặt công thức (ví dụ: D = 2R) để tự động cập nhật kích thước khi thay đổi biến.
• Design Tables: Sử dụng Excel để quản lý các cấu hình, thay đổi kích thước, vật liệu, và các thông số khác một cách nhanh chóng.

4.4. Mô Phỏng (Simulation) Cơ Bản

Có thể bạn quan tâm: Cách Vẽ 3d Bản Vẽ: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Sau khi hoàn thiện mô hình, bạn có thể kiểm tra độ bền, ứng suất:
1. Tools > Add-Ins > SolidWorks Simulation.
2. Tạo một Static Study.
3. Áp dụng tải trọng, ràng buộc cố định.
4. Chạy phân tích → Xem kết quả stress, deformation.

4.5. Tạo Assembly (Lắp Ráp)

4.5.1. Bước 1: Tạo Assembly Mới

• File > New > Assembly.
• Thêm các Part đã tạo bằng Insert Components.

4.5.2. Bước 2: Định Vị Bằng Mates

• Sử dụng Mate để gán các bề mặt, trục, mặt phẳng:
• Coincident Mate: Hai mặt phẳng trùng nhau.
• Concentric Mate: Hai trục đồng tâm.
• Parallel Mate: Hai mặt phẳng song song.
• Distance Mate: Đặt khoảng cách cố định giữa hai bề mặt.

4.5.3. Bước 3: Kiểm Tra Va Chạm

• Evaluate > Interference Detection để phát hiện chỗ trùng lắp không mong muốn.

4.6. Tạo Drawing (Bản Vẽ 2D) Từ Mô Hình 3D

1. File > Make Drawing from Part/Assembly.
2. Chọn template bản vẽ (A4, A3, tiêu chuẩn ISO/ANSI).
3. Kéo các view (Front, Top, Isometric) vào bản vẽ.
4. Thêm kích thước (Smart Dimension), chú thích, bảng vật liệu.
5. Kiểm tra tiêu chuẩn (GD&T) nếu cần.

5. Mẹo Và Thủ Thuật Giúp Tăng Năng Suất

5.1. Sử Dụng Ctrl + Drag Để Tạo Bản Sao Nhanh

Giữ Ctrl khi kéo một Feature để tạo bản sao (Pattern) mà không cần vào lệnh Linear Pattern.

5.2. Bật “Hide/Show” Các Thành Phần Khi Lắp Ráp

Sử dụng Hide/Show để tạm thời ẩn các chi tiết không cần thiết, giúp tập trung vào phần cần chỉnh sửa.

5.3. Thêm “Custom Property” Cho Part

Có thể bạn quan tâm: Cách Vẽ 3 Góc Nhọn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Vào File > Properties → Thêm thuộc tính như Material, Weight, Supplier.
• Các thuộc tính này sẽ xuất hiện trong Bill of Materials (BOM) khi tạo Assembly.

5.4. Sử Dụng Ctrl + Q Để Rebuild Toàn Bộ

Ctrl + Q thực hiện rebuild toàn bộ mô hình, giúp cập nhật mọi thay đổi nhanh chóng, tránh lỗi “out-of-date”.

5.5. Tạo Macro Tự Động

• Ghi lại các thao tác lặp lại bằng Tools > Macro > Record.
• Lưu macro dưới dạng .swp và gán phím tắt để thực hiện nhanh.

6. Thực Hành: Thiết Kế Một Bộ Khóa Đai Dây (Belt Tensioner)

6.1. Yêu Cầu Thiết Kế

• Thanh trụ dài 120 mm, đường kính 20 mm.
• Hai mặt bích 10 mm rộng, 5 mm sâu.
• Lỗ tròn 8 mm ở giữa để gắn ốc.
• Độ dày thành 4 mm, có vỏ ngoài (Shell) dày 2 mm.

6.2. Các Bước Thực Hiện

1. Tạo Part mới → Sketch trên Front Plane.
2. Vẽ hình trụ: Dùng Circle với bán kính 10 mm → Extruded Boss/Base độ dài 120 mm.
3. Tạo mặt bích: Vẽ Rectangle trên mặt End Plane → Dimension 10×5 mm → Extruded Cut sâu 5 mm.
4. Tạo lỗ tròn: Sketch một vòng tròn 8 mm tại vị trí trung tâm → Extruded Cut xuyên qua toàn bộ.
5. Tạo Shell: Features > Shell → Độ dày 2 mm → Chọn mặt mở (đầu trụ) nếu cần.
6. Thêm Chamfer và Fillet: Chamfer 0.5 mm cho các góc, Fillet 1 mm cho các cạnh tròn.
7. Lưu Part: Belt_Tensioner.SLDPRT.

6.3. Tạo Assembly

• Tạo Assembly mới, chèn Belt_Tensioner và các bộ phận liên quan (trục, bánh răng).
• Dùng Mate để gắn trục vào trụ.
• Kiểm tra va chạm, chạy mô phỏng tĩnh để xác định ứng suất tại lỗ.

6.4. Tạo Drawing

• Tạo bản vẽ 2D, đặt các view: Front, Right, Isometric.
• Thêm kích thước: Đường kính trụ, chiều dài, kích thước mặt bích, vị trí lỗ.
• Đánh dấu GD&T (độ nghiêng, vị trí lỗ) theo tiêu chuẩn ISO.

7. Các Lỗi Thường Gặp Và Cách Khắc Phục

Lỗi	Nguyên Nhân	Cách Khắc Phục
Feature failed to create	Sketch chưa fully defined, hoặc có lỗi giao nhau.	Kiểm tra và hoàn thiện Sketch, dùng Repair Sketch.
Rebuild failed	Các mối quan hệ (relations) bị mất hoặc không còn hợp lệ.	Sử dụng Ctrl + Q để rebuild, kiểm tra Feature Manager để tìm lỗi.
Interference detected	Các bộ phận trong Assembly chồng lên nhau.	Dùng Mate để điều chỉnh vị trí, hoặc thay đổi kích thước.
Simulation crash	Mesh quá lớn hoặc vật liệu chưa được xác định.	Giảm kích thước mesh, kiểm tra material assignment.
File không mở được	Phiên bản SolidWorks không tương thích.	Mở bằng phiên bản mới hơn hoặc sử dụng Import để chuyển đổi.

8. Tài Nguyên Học Tập và Cộng Đồng

• SolidWorks Official Training: Các khóa học chính thức của Dassault Systèmes (eLearning, Classroom).
• MySolidWorks: Nền tảng học trực tuyến với video hướng dẫn, bài tập thực hành.
• YouTube Channels: “Lars Christensen”, “LearnSolidWorks”, “SolidWorks Tutorials”.
• Forums: SolidWorks Forum, GrabCAD, Reddit r/SolidWorks.
• Sách Tham Khảo: “SolidWorks 2026 for Designers”, “Engineering Design with SolidWorks”.

9. Kết Luận

Việc nắm vững cách vẽ 3D bằng SolidWorks không chỉ giúp bạn tạo ra những mô hình chính xác, mà còn mở ra cánh cửa cho các bước tiếp theo như lắp ráp, mô phỏng, và sản xuất thực tế. Từ việc xây dựng một Sketch đơn giản, áp dụng các Feature cơ bản như Extrude, Cut, Chamfer, cho tới các kỹ thuật nâng cao như Sweep, Loft, Shell và sử dụng Configurations, bạn sẽ dần trở nên tự tin hơn trong việc thiết kế các chi tiết phức tạp.

Hãy luôn thực hành thường xuyên, áp dụng các mẹo tăng năng suất, và không ngại tham gia cộng đồng để chia sẻ và học hỏi. Khi bạn đã thành thạo SolidWorks, khả năng biến ý tưởng thành hiện thực 3D sẽ trở nên nhanh chóng và hiệu quả hơn bao giờ hết. Chúc bạn thành công trên hành trình thiết kế!
