Cách Vẽ Đường Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

AutoCAD là một trong những phần mềm thiết kế và vẽ kỹ thuật phổ biến nhất hiện nay, được sử dụng rộng rãi trong các lĩnh vực như kiến trúc, cơ khí, xây dựng, điện tử và nhiều ngành công nghiệp khác. Trong quá trình thiết kế, việc vẽ đường là một kỹ năng nền tảng nhưng lại vô cùng quan trọng, vì mọi hình học, khối lượng, chi tiết và bản vẽ cuối cùng đều bắt nguồn từ các đường thẳng, đường cong, đường polyline, spline…

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, hệ thống và đầy đủ về cách vẽ đường trong AutoCAD. Từ các lệnh cơ bản nhất như LINE, PLINE, CIRCLE, ARC cho tới các kỹ thuật nâng cao như đường 3D, đường spline, đường offset, đường hatch, đường polyline đa đoạn, đường thẳng chéo, và cách sử dụng dynamic blocks để tạo các đường có thể tùy chỉnh nhanh chóng.

Mục tiêu của chúng tôi là giúp người mới bắt đầu có thể tự tin thực hiện các bản vẽ cơ bản, đồng thời cung cấp cho người dùng trung cấp và nâng cao những mẹo, thủ thuật giúp tăng năng suất, giảm lỗi và tạo ra các bản vẽ chuyên nghiệp, chuẩn BIM (Building Information Modeling) nếu cần.

Lưu ý: Bài viết này được viết dựa trên AutoCAD 2026, tuy nhiên các lệnh và quy trình hầu hết vẫn tương thích với các phiên bản trước (AutoCAD 2026 trở lên). Nếu bạn đang sử dụng phiên bản cũ hơn, một số tùy chọn giao diện có thể khác một chút, nhưng logic hoạt động vẫn giữ nguyên.

1. Kiến Thức Cơ Bản Về Đường Trong AutoCAD

1.1. Định Nghĩa “Đường” Trong AutoCAD

Trong AutoCAD, “đường” không chỉ là một line (đường thẳng) mà còn bao gồm:

• Line (Đường thẳng): Đường thẳng đơn giản nhất, có hai điểm đầu cuối.
• Polyline (Đường đa đoạn): Tập hợp các đoạn thẳng và/hoặc cung tròn nối liền nhau, có thể mở hoặc đóng.
• Arc (Cung tròn): Đoạn cung của một vòng tròn, được xác định bằng ba điểm hoặc một điểm bắt đầu + góc + bán kính.
• Circle (Vòng tròn): Đường kín, được xác định bằng tâm và bán kính.
• Spline (Đường cong mượt): Đường cong tự do, được xác định bằng các điểm kiểm soát (control points) và thuật toán nội suy.
• 3D Polyline / 3D Spline: Đường trong không gian ba chiều, có thể thay đổi độ cao (Z) từng điểm.
• Ellipse (Elip): Đường dạng elip, được xác định bằng trục lớn và trục nhỏ.
• Construction Lines (Xline, Ray): Đường vô hạn hoặc bán vô hạn, dùng để làm hướng dẫn, không xuất hiện trong bản in.

1.2. Hệ Tọa Độ và Đơn Vị

• Hệ tọa độ (Coordinate System): AutoCAD sử dụng hệ tọa độ Đề-các (Cartesian) với các trục X (ngang), Y (dọc) và Z (chiều sâu). Khi vẽ đường, bạn có thể nhập tọa độ tuyệt đối (ví dụ: 10,20) hoặc tương đối (sau khi nhập @), ví dụ: @5,0 để vẽ một đoạn thẳng dài 5 đơn vị theo chiều X.
• Đơn vị (Units): Bạn có thể thiết lập đơn vị bản vẽ (đại diện cho mm, cm, inch…) trong lệnh UNITS. Đảm bảo rằng đơn vị bạn nhập khi vẽ đường phù hợp với thiết lập này để tránh sai lệch kích thước.

1.3. Các Thiết Lập Quan Trọng Trước Khi Vẽ

Có thể bạn quan tâm: Cách Vẽ Đường Thẳng Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Thiết Lập	Lệnh	Mô tả
Đơn vị	UNITS	Chọn hệ đo (Metric/Imperial) và dạng hiển thị (Decimal, Fraction).
Độ chính xác (Precision)	SNAP	Thiết lập khoảng cách lưới “bắt” khi vẽ.
Độ rộng hiển thị (Lineweight)	LINEWEIGHT	Điều chỉnh độ dày hiển thị của các đối tượng.
Chủ đề màu (Color)	COLOR	Chọn màu cho layer hoặc đối tượng.
Kiểu line (Linetype)	LINETYPE	Đường nét liền, đứt, chấm, v.v.
Layer	LAYER	Quản lý các lớp (layers) để phân loại đối tượng.

2. Vẽ Đường Thẳng (Line)

2.1. Lệnh LINE

Cú pháp: LINE → Nhấn Enter → Chọn điểm bắt đầu → Nhập tọa độ hoặc click → Nhập điểm kế tiếp → Nhấn Enter để kết thúc.

2.1.1. Các cách nhập tọa độ

• Tuyệt đối: 30,40 → Vẽ tới điểm (30,40) trong hệ tọa độ toàn cục.
• Tương đối: @10,0 → Di chuyển 10 đơn vị theo trục X từ vị trí hiện tại.
• Cạnh trục: @10<45 → Di chuyển 10 đơn vị ở góc 45° so với trục X.
• Góc và khoảng cách: @10<45 (độ dài 10, góc 45°).

2.1.2. Mẹo nhanh

• Đóng đa đoạn: Khi đang vẽ, nhập C → Enter → AutoCAD sẽ tự động đóng polyline (đóng lại đầu cuối).
• Sử dụng ORTHO (F8): Bảo đảm các đoạn luôn song song hoặc vuông góc với trục.
• Sử dụng POLAR TRACKING (F10): Hỗ trợ vẽ các đoạn theo góc đã thiết lập (ví dụ 30°, 45°, 60°).

2.2. Vẽ Đường Thẳng Nhanh Với XLINES và RAYS

• XLINE (Construction Line): Đường vô hạn, không có điểm đầu cuối. Dùng để tạo hướng, trục hoặc tham chiếu.
• RAY: Đường bán vô hạn, bắt đầu tại một điểm và kéo dài vô hạn theo một hướng.

Cú pháp: XL → Enter → Chọn điểm bắt đầu → Định hướng → Enter.
Cú pháp: RAY → Enter → Nhập điểm bắt đầu → Định hướng → Enter.

3. Vẽ Đường Cung (Arc) Và Vòng Tròn (Circle)

3.1. Lệnh ARC

AutoCAD cung cấp nhiều cách để xác định một cung tròn:

Phương pháp	Bước thực hiện
3 Points	Nhập ARC → 3P → Chọn điểm bắt đầu → Chọn điểm giữa → Chọn điểm kết thúc.
Start, Center, End	Nhập ARC → SC → Chọn điểm bắt đầu → Chọn tâm → Chọn điểm kết thúc.
Start, End, Radius	Nhập ARC → SE → Chọn điểm bắt đầu → Chọn điểm kết thúc → Nhập bán kính.
Center, Start, Angle	Nhập ARC → CA → Chọn tâm → Chọn điểm bắt đầu → Nhập góc (độ).
Start, End, Angle	Nhập ARC → SA → Chọn điểm bắt đầu → Chọn điểm kết thúc → Nhập góc.

Mẹo: Khi vẽ arc trong bản vẽ kiến trúc, thường dùng Start, Center, End để kiểm soát chính xác vị trí tâm của cung.

3.2. Lệnh CIRCLE

Có thể bạn quan tâm: Cách Vẽ Đường Thẳng Pascal: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Cách tạo vòng tròn:

• Center, Radius: Nhập CIRCLE → C → Chọn tâm → Nhập bán kính.
• Center, Diameter: Nhập CIRCLE → D → Chọn tâm → Nhập đường kính.
• 2-Point: Nhập CIRCLE → 2P → Chọn hai điểm trên chu vi (đường kính được xác định bởi hai điểm này).

3.3. Thực Hành: Vẽ Cầu Cối Đường 90°

1. ARC → SC → Chọn điểm (0,0) làm bắt đầu.
2. Chọn tâm (0,5).
3. Chọn điểm kết thúc (5,5).

Bạn sẽ nhận được một cung 90° nối từ (0,0) tới (5,5) quanh tâm (0,5).

4. Polyline (Đường Đa Đoạn) – Lệnh PLINE

4.1. Khái Niệm Polyline

Polyline là một đối tượng duy nhất chứa nhiều đoạn thẳng và cung tròn. Khi vẽ polyline, bạn có thể:

• Thêm bulge (độ cong) để tạo cung tròn trong polyline.
• Chuyển đổi giữa đóng và mở (đóng polyline khi đầu cuối trùng nhau).
• Thêm độ dày (width) cho từng đoạn (để tạo đường có độ dày thay đổi).

4.2. Cách Vẽ Polyline

1. Gõ PLINE → Enter.
2. Chọn điểm bắt đầu.
3. Di chuyển hoặc nhập tọa độ cho điểm tiếp theo.
4. Để thêm bulge, gõ B → Enter → Nhập giá trị bulge (dương cho cung cong ngược chiều kim đồng hồ, âm cho ngược lại).
5. Khi hoàn thành, nhấn Enter hoặc nhập C → Enter để đóng polyline.

4.2.1. Thêm Độ Dày (Width)

• Khi vẽ polyline, sau khi kết thúc, gõ W → Enter → Nhập độ rộng bên trái và độ rộng bên phải cho toàn bộ polyline hoặc cho từng đoạn.

4.2.2. Chuyển Đổi Polyline Thành Đường Thẳng

• Dùng lệnh PEDIT → Chọn polyline → S (Straighten) → Nhập Enter để làm thẳng các đoạn.

4.3. Chỉnh Sửa Polyline

• Lệnh PEDIT: Cửa sổ chỉnh sửa polyline, bao gồm các tùy chọn:
• J (Join): Nối các polyline gần nhau.
• A (Arc): Chuyển một đoạn thẳng thành cung (điều chỉnh bulge).
• D (Decurve): Xóa bulge.
• W (Width): Thay đổi độ rộng.
• S (Spline): Chuyển polyline thành spline để mượt hơn.

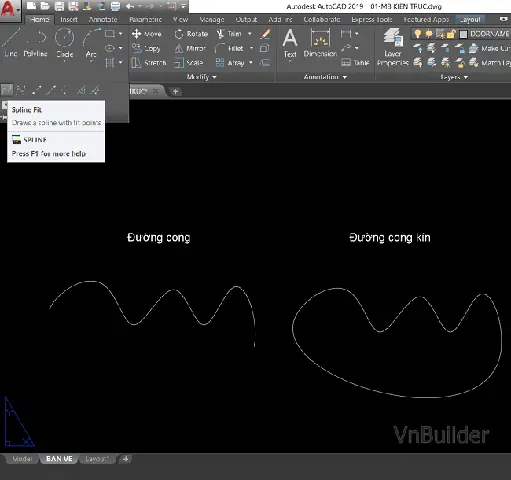

5. Spline – Đường Cong Mượt

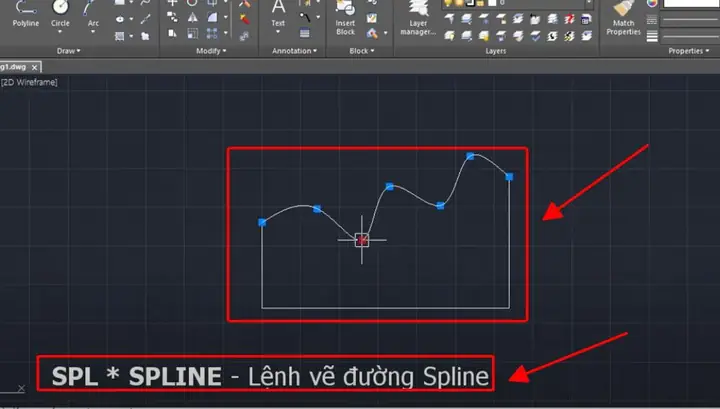

5.1. Lệnh SPLINE

Spline tạo ra các đường cong mượt dựa trên điểm kiểm soát. Đặc biệt hữu ích trong thiết kế công nghiệp, đồ họa, và các đường dạng tự do.

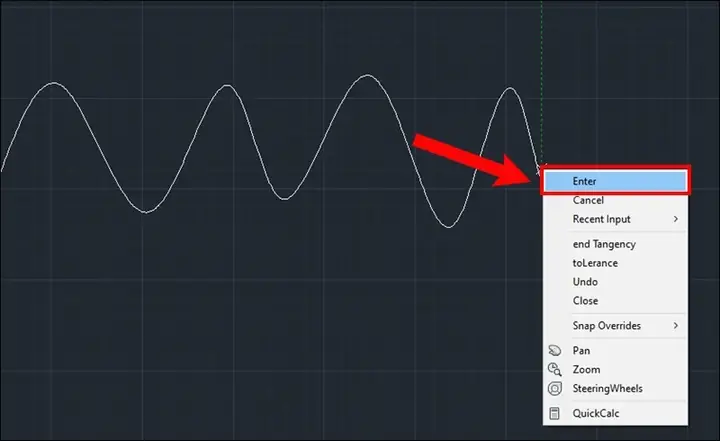

Cú pháp: SPLINE → Enter → Chọn các điểm kiểm soát → Enter để kết thúc.

5.1.1. Các Tùy Chọn Khi Vẽ Spline

• Fit points: Nhập F → Enter → Xác định các điểm “đi qua” (spline sẽ qua các điểm này).
• Degree: Nhập D → Enter → Chọn bậc (3 là thường dùng).
• Knots: Nhập K → Enter → Điều chỉnh cách spline “đi qua” các điểm.

5.2. Chỉnh Sửa Spline

Có thể bạn quan tâm: Cách Vẽ Đường Rạch Tay: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Lệnh PEDIT cũng hỗ trợ spline, sử dụng tùy chọn S để chuyển polyline thành spline hoặc ngược lại.
• Lệnh SPLINEDIT cho phép di chuyển, thêm, xóa điểm kiểm soát.

6. Đường 3D – 3DPOLY và 3DSPLINE

6.1. Lệnh 3DPOLY

Dùng để tạo polyline ba chiều, mỗi điểm có giá trị Z riêng.

Cú pháp: 3DPOLY → Enter → Nhập tọa độ X,Y,Z (ví dụ: 10,20,5) → Nhập các điểm tiếp theo → Enter để kết thúc.

6.2. Lệnh 3DSPLINE

Tương tự SPLINE nhưng trong không gian 3D. Thích hợp cho:

• Đường ống dẫn, dây cáp, đường ống khí.
• Đường trình bay (flight path) trong mô hình kiến trúc.

6.3. Thực Hành: Vẽ Đường Đánh Giá Độ Dốc

1. 3DPOLY → Enter.
2. Nhập 0,0,0 (điểm xuất phát).
3. Nhập 10,0,2 (điểm thứ hai, độ dốc 20%).
4. Nhập 20,10,5 (điểm thứ ba).
5. Nhấn Enter.

Bạn sẽ có một đường 3D thể hiện độ dốc và thay đổi độ cao.

7. Các Công Cụ Hỗ Trợ Vẽ Đường

7.1. OFFSET

• Mục đích: Tạo bản sao của một đường (line, polyline, arc, circle…) cách một khoảng cách cố định.
• Cú pháp: OFFSET → Nhập khoảng cách → Chọn đối tượng → Nhấn chuột phía bên trong hoặc bên ngoài để xác định hướng offset.

Ứng dụng: Tạo các lớp tường, đường biên, đường dẫn cho các chi tiết kỹ thuật.

7.2. TRIM và EXTEND

• TRIM: Cắt bỏ phần thừa của các đối tượng khi chúng giao nhau.
• EXTEND: Kéo dài một đối tượng tới một đối tượng khác.

Cú pháp: TRIM → Enter → Chọn “cutting edges” → Enter → Chọn đối tượng cần cắt.
EXTEND tương tự.

7.3. FILLET và CHAMFER

Có thể bạn quan tâm: Cách Vẽ Đường Pl Đậm Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• FILLET: Tạo góc tròn (radius) giữa hai đường.
• CHAMFER: Tạo góc vuông (độ dài và góc).

Cú pháp: FILLET → R → Nhập radius → Chọn hai đường → Enter.
CHAMFER → D (distance) → Nhập giá trị → Chọn hai đường.

7.4. BREAK và JOIN

• BREAK: Cắt một đoạn đường thành hai phần.
• JOIN: Nối hai hoặc nhiều đoạn thẳng/polyline thành một đối tượng duy nhất (nếu chúng có chung điểm cuối).

8. Quản Lý Layer Và Định Dạng Đường

8.1. Layer

• Tạo layer mới: LAYER → New → Đặt tên (VD: Walls, Dimensions).
• Thiết lập màu, lineweight, linetype: Chọn layer → Đặt màu, độ dày, kiểu đường.

8.2. Định Dạng Đường (Linetype)

• Mở LINETYPE → Load → Chọn kiểu (đi chấm, dash, dashdot).
• Áp dụng cho layer: Chọn layer → Chọn linetype.

8.3. Lineweight

• Thông qua LINEWEIGHT hoặc PROPERTIES → Đặt giá trị (0.00 mm, 0.18 mm, …). Độ dày hiển thị quyết định độ nét khi in/plot.

9. Các Bước Thực Tế Khi Vẽ Đường Trong Dự Án Kiến Trúc

9.1. Bước 1: Thiết Lập Bản Vẽ

1. UNITS → Chọn Metric, Decimal, Precision 0.00.
2. LIMITS → Đặt giới hạn (0,0) – (300,200) cho bản vẽ A1.
3. GRID → Bật GRID và SNAP (điều chỉnh khoảng 0.5 m).
4. Tạo các layer: Walls (màu đỏ, lineweight 0.35), Doors (màu xanh), Dimensions (màu đen, linetype Continuous).

9.2. Bước 2: Vẽ Các Tường

• Dùng PLINE để vẽ tường chịu:
• Nhập PLINE → Bắt đầu tại điểm (10,10).
• Nhập các điểm theo kế hoạch, sử dụng B để tạo cung tròn tại góc nếu cần (ví dụ: góc 90° có bán kính 0.3 m).
• Khi hoàn thành, nhấn C để đóng polyline.
• Dùng PEDIT → W để đặt độ rộng: 0.2 (độ dày tường 20 cm).

9.3. Bước 3: Tạo Cửa và Cửa Sổ

• Dùng RECTANGLE để tạo khung cửa, sau đó dùng OFFSET để tạo khung dày hơn.
• Dùng TRIM để cắt tường theo khung cửa.

9.4. Bước 4: Thêm Đường Điện Và Đường Ống

• Dùng 3DPOLY cho các ống dẫn nước (có độ cao).
• Dùng SPLINE cho dây điện có đường cong nhẹ.

9.5. Bước 5: Ghi Nhãn Và Đánh Ký

• Dùng MTEXT cho ghi chú.
• Dùng DIMLINEAR, DIMANGULAR để đặt kích thước.

10. Mẹo Nâng Cao & Thủ Thuật Tối Ưu

Mẹo	Mô tả
Dynamic Input (F12)	Khi bật, bạn có thể nhập tọa độ, khoảng cách ngay trên giao diện mà không cần di chuyển con trỏ.
Keyboard Shortcuts	L → Line, C → Circle, A → Arc, PL → Polyline, S → Spline.
Command Alias	Thêm alias vào acad.pgp để rút gọn lệnh (VD: L = LINE).
Object Snaps (OSNAP)	Bật Endpoint, Midpoint, Center, Quadrant để dính chính xác.
Polar Tracking	Thiết lập góc 30°, 45°, 60° để vẽ nhanh các góc chuẩn.
Batch Plot	Khi có nhiều bản vẽ, dùng Publish để xuất PDF/Plot nhanh.
Parametric Constraints	Dùng PARAMETRIC để ràng buộc độ dài, góc, giúp thay đổi nhanh chóng.
Tool Palettes	Tạo palette chứa các lệnh thường dùng (Line, Polyline, Offset) để kéo thả.
Script Files (.scr)	Ghi lại các lệnh vẽ đường lặp lại (ví dụ: vẽ lưới trục) và chạy bằng SCRIPT.
External References (Xref)	Khi làm dự án lớn, vẽ các phần nền (ground plan) dưới dạng Xref để giảm tải.

11. Xử Lý Lỗi Thường Gặp Khi Vẽ Đường

Lỗi	Nguyên Nhân	Giải Pháp
Đường không xuất hiện	Layer ẩn hoặc lineweight quá mỏng	Kiểm tra LAYERS → bật layer, tăng lineweight.
Không thể offset	Đối tượng không hỗ trợ offset (ví dụ: spline)	Chuyển đổi sang polyline (PEDIT → Y).
Đường bị “bị cắt” khi trim	OSNAP không bật hoặc không chọn đúng “cutting edge”	Bật OSNAP, chọn đúng đối tượng làm cắt.
Polyline không đóng	Đầu và cuối không trùng nhau	Dùng PEDIT → C để đóng hoặc nhập tọa độ chính xác.
SPLINE không mượt	Đặt quá ít điểm kiểm soát	Thêm điểm kiểm soát hoặc tăng degree.

12. Kết Luận

Việc vẽ đường trong AutoCAD không chỉ là một thao tác kỹ thuật đơn thuần mà còn là nền tảng để xây dựng mọi bản vẽ kỹ thuật, kiến trúc và mô hình 3D. Bằng việc nắm vững các lệnh cơ bản như LINE, PLINE, ARC, CIRCLE, SPLINE, 3DPOLY và các công cụ hỗ trợ như OFFSET, TRIM, FILLET, CHAMFER, bạn sẽ có thể:

1. Tiết kiệm thời gian nhờ các phím tắt, dynamic input và script.
2. Tăng độ chính xác bằng cách sử dụng OSNAP, polar tracking và parametric constraints.
3. Tạo ra các bản vẽ chuẩn với quản lý layer, lineweight, linetype hợp lý.
4. Mở rộng khả năng thông qua các công cụ 3D, spline và dynamic blocks.

Hãy thực hành thường xuyên, tạo các bản mẫu, và dần dần tích lũy kinh nghiệm. Khi đã thành thạo, bạn sẽ cảm nhận được sức mạnh của AutoCAD trong việc biến ý tưởng sáng tạo thành những bản vẽ kỹ thuật chính xác và chuyên nghiệp.

Chúc bạn thành công!
