Cách Vẽ Đường Trong Mapinfo: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Mở Đầu

MapInfo là một trong những phần mềm GIS (Geographic Information System) mạnh mẽ và phổ biến nhất hiện nay, được sử dụng rộng rãi trong các lĩnh vực như quy hoạch đô thị, quản lý tài nguyên, môi trường, giao thông, và nhiều ngành công nghiệp khác. Một trong những thao tác cơ bản nhưng vô cùng quan trọng trong MapInfo chính là vẽ đường (line). Đường không chỉ là một đối tượng đồ họa mà còn là dữ liệu không gian có ý nghĩa, có thể chứa thông tin về chiều dài, hướng, thuộc tính và có thể được sử dụng để phân tích, mô phỏng, hoặc tạo ra các sản phẩm bản đồ chuyên nghiệp.

Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những bước đầu tiên cho người mới bắt đầu cho đến các kỹ thuật nâng cao giúp tối ưu hoá quy trình vẽ đường trong MapInfo. Chúng tôi sẽ đề cập đến:

1. Chuẩn bị môi trường làm việc – Cài đặt, cấu hình và các thiết lập cần thiết.
2. Khái niệm cơ bản về đối tượng đường – Loại đường, thuộc tính và cách chúng được lưu trữ.
3. Các công cụ vẽ đường trong MapInfo – Giới thiệu các toolbar, menu và phím tắt.
4. Quy trình vẽ đường cơ bản – Bước từng bước tạo một đường đơn giản.
5. Vẽ đường phức tạp – Đường đa đoạn, đường cong, đường đa giác, và đường kết hợp.
6. Chỉnh sửa và tinh chỉnh – Thêm, xóa, di chuyển, cắt, nối, và gộp các đoạn đường.
7. Thêm thuộc tính và quản lý dữ liệu – Gán dữ liệu, tạo bảng thuộc tính, và thực hiện truy vấn.
8. Sử dụng công cụ “Create Line” và “Create Polyline” – Khi nào dùng công cụ nào và cách cấu hình chúng.
9. Kỹ thuật nâng cao – Tự động hoá vẽ đường bằng script, sử dụng MapBasic, và tích hợp với dữ liệu ngoại vi.
10. Lưu trữ, xuất bản và chia sẻ – Định dạng file, xuất sang PDF, SVG, và các nền tảng GIS khác.

Hãy cùng đi sâu vào từng phần để bạn có thể nắm vững cách vẽ đường trong MapInfo một cách hiệu quả và chuyên nghiệp.

1. Chuẩn Bị Môi Trường Làm Việc

1.1. Cài Đặt MapInfo Professional

• Yêu cầu hệ thống: Windows 10 (64-bit) trở lên, RAM tối thiểu 8 GB, ổ cứng SSD ít nhất 200 MB cho phần mềm.
• Bước cài đặt:
• Tải bản cài đặt từ trang chính thức của Pitney Bowes (hoặc Hexagon) – thường là file .exe.
• Chạy file cài đặt, chọn ngôn ngữ (tiếng Việt hoặc tiếng Anh) và đồng ý các điều khoản.
• Chọn thư mục cài đặt (đề nghị để mặc định C:\Program Files\MapInfo\Professional).
• Hoàn tất và khởi động phần mềm.

1.2. Cấu Hình Ban Đầu

• Thiết lập hệ thống tọa độ (Coordinate System):
• Vào Tools → Options → Projection.
• Chọn Projection phù hợp với dự án (VD: VN2000 / UTM zone 48N cho miền Bắc Việt Nam).

• Đánh dấu “Set as default for new tables” để mọi bảng mới sẽ tự động sử dụng hệ tọa độ này.

• Tạo Workspace (Không gian làm việc):

• File → New → Workspace.

• Lưu Workspace dưới dạng .wor để dễ dàng mở lại với cùng cấu hình.

• Thiết lập giao diện:

• Kéo thả các thanh công cụ (Toolbars) như Drawing, Map Explorer, Layer Control để tối ưu hoá không gian làm việc.
• Thiết lập Shortcut Keys trong Tools → Options → Keyboard để tăng tốc độ thao tác.

1.3. Chuẩn Bị Dữ Liệu Nền

• Đối với việc vẽ đường, thường bạn sẽ có một bản đồ nền (raster hoặc vector) để tham khảo.
• Nhập dữ liệu nền:
• File → Open → Chọn file raster (.tif, .jpg) hoặc vector (.tab, .shp).
• Đảm bảo dữ liệu nền đã được georeferenced (có thông tin tọa độ). Nếu chưa, sử dụng Map → Register Image để gán tọa độ.

2. Khái Niệm Cơ Bản Về Đối Tượng Đường

2.1. Loại Đường Trong MapInfo

Có thể bạn quan tâm: Cách Vẽ Đường Trong Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Line (Đường thẳng): Được tạo bởi hai điểm đầu và cuối, không có độ cong. Thích hợp cho các đoạn đường ngắn, như ranh giới, đường biên.
2. Polyline (Đường đa đoạn): Tập hợp nhiều đoạn thẳng nối tiếp nhau, có thể tạo thành hình dạng phức tạp (đường giao thông, sông, ranh giới địa lý).
3. Region (Vùng): Khi một polyline được đóng thành vòng kín, nó trở thành một vùng (polygon). Vùng có thể chứa thuộc tính diện tích, chu vi, và thường dùng để biểu diễn khu vực.
4. Spline (Đường cong): Không phải là đối tượng gốc trong MapInfo, nhưng có thể tạo bằng cách smooth polyline hoặc sử dụng MapBasic để tính toán các điểm trung gian.

2.2. Cấu Trúc Lưu Trữ

• Mỗi đối tượng đường được lưu trong bảng (Table) dưới dạng geometry column (thường là obj).
• Bảng có thể chứa các cột thuộc tính (attribute columns) như RoadName, Length, SpeedLimit, v.v.
• Độ chính xác của tọa độ phụ thuộc vào projection và unit được thiết lập (mét, km, độ).

2.3. Thuộc Tính Đường Thường Gặp

Thuộc tính	Mô tả	Định dạng
RoadID	Mã định danh duy nhất	Integer
RoadName	Tên đường	Text
Length	Độ dài (tự động tính)	Float
Type	Loại đường (cao tốc, quốc lộ…)	Text
SpeedLimit	Giới hạn tốc độ	Integer
Surface	Bề mặt (asphalt, gravel…)	Text

3. Các Công Cụ Vẽ Đường Trong MapInfo

3.1. Toolbar “Drawing”

• Select Tool (S): Chọn đối tượng.
• Line Tool (L): Vẽ đường thẳng.
• Polyline Tool (P): Vẽ đường đa đoạn.
• Region Tool (R): Vẽ vùng (đóng vòng polyline).
• Erase Tool (E): Xóa đối tượng.
• Edit Tool (E): Chỉnh sửa (di chuyển, thêm điểm).

3.2. Menu “Objects”

• Create → Line: Tạo một đường thẳng.
• Create → Polyline: Tạo đa đoạn.
• Create → Region: Tạo vùng.
• Modify → Split, Modify → Join, Modify → Trim: Các công cụ chỉnh sửa nâng cao.

3.3. Phím Tắt Thông Dụng

Phím	Hành Động
L	Kích hoạt công cụ Line
P	Kích hoạt công cụ Polyline
R	Kích hoạt công cụ Region
Ctrl + Z	Hoàn tác
Ctrl + Y	Làm lại
Delete	Xóa đối tượng đã chọn
Ctrl + A	Chọn tất cả đối tượng trong layer

4. Quy Trình Vẽ Đường Cơ Bản

Bước 1: Tạo Bảng Dữ Liệu Để Lưu Đường

1. Table → New Table.
2. Đặt tên bảng (VD: Roads.tab).
3. Chọn Coord Sys (đã cấu hình ở mục 1.2).
4. Thêm các cột thuộc tính cần thiết (RoadID, RoadName, Type, v.v.).
5. Đánh dấu “Create a geometry column” và chọn Line (hoặc Polyline nếu muốn linh hoạt hơn).
6. Lưu bảng.

Bước 2: Bắt Đầu Vẽ

Có thể bạn quan tâm: Cách Vẽ Đường Thẳng Trong Photoshop: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở bảng vừa tạo bằng Table → Open.
2. Chọn Layer Control → Đánh dấu Editable cho layer Roads.
3. Kích hoạt Polyline Tool (hoặc Line Tool nếu chỉ vẽ đoạn thẳng).
4. Nhấp chuột trái vào bản đồ để đặt điểm đầu.
5. Di chuyển chuột và nhấp lại để tạo điểm tiếp theo. Khi hoàn thành, nhấn Enter hoặc double-click để kết thúc.

Bước 3: Kiểm Tra và Lưu

• Khi vẽ xong, Select Tool để kiểm tra độ chính xác.
• Sử dụng Info Tool (phím I) để xem thông tin geometry và thuộc tính.
• Nhấn Ctrl + S để lưu bảng.

Bước 4: Tự Động Tính Độ Dài

• Mở Table → Update Column.
• Chọn cột Length.
• Công thức: Length = Length(obj) – hàm Length trả về độ dài của đối tượng geometry tính bằng đơn vị của hệ tọa độ.
• Nhấn OK, bảng sẽ cập nhật độ dài cho mỗi đoạn đường.

5. Vẽ Đường Phức Tạp

5.1. Vẽ Đường Đa Đoạn (Polyline) Với Nhiều Góc Cạnh

• Công cụ Polyline cho phép tạo bất kỳ số điểm nào.
• Để đóng vòng (tạo thành vòng kín), cuối cùng nhấp vào điểm đầu tiên hoặc sử dụng Close trong menu Modify → Close.

5.2. Vẽ Đường Cong (Spline)

MapInfo không có công cụ spline trực tiếp, nhưng có các phương pháp:

1. Smooth Polyline:
2. Vẽ polyline gốc (có nhiều điểm).
3. Chọn Objects → Smooth.
4. Thiết lập Tolerance (độ mượt) và Segments (số đoạn tạo ra).
5. Sử dụng MapBasic:
   basic Dim p as Object p = CreateObject("Line", x1, y1, x2, y2, ..., xn, yn) p = CurveObject(p, 5) ' 5 là độ mượt Insert Into Roads (obj) Values (p)

5.3. Vẽ Đường Dọc Địa Hình (Follow Terrain)

• Khi làm việc với bản đồ DEM (Digital Elevation Model), có thể snap các điểm vẽ vào contour lines hoặc raster values.
• Bật Snapping: Tools → Options → Snapping → Chọn layer và loại snap (Vertex, Edge).

5.4. Vẽ Đường Dựa Trên Dữ Liệu GPS

• Nhập file GPS (.gpx, .kml, .csv chứa lat/long).
• File → Open → Nhập và chuyển đổi sang projection hiện tại.
• Sử dụng Create → Polyline From Points để tự động nối các điểm GPS thành một đường.

6. Chỉnh Sửa và Tinh Chỉnh Đường

6.1. Thêm/Xóa Điểm

Có thể bạn quan tâm: Cách Vẽ Đường Thẳng Pascal: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Edit Tool → Click vào đối tượng → Right-click → Insert Vertex để thêm điểm ở vị trí muốn.
• Delete Vertex để xóa.

6.2. Di chuyển Đoạn

• Chọn Edit Tool, kéo các điểm hoặc toàn bộ đoạn bằng cách Shift + Drag.

6.3. Cắt (Trim) và Nối (Join)

• Modify → Trim: Chọn đối tượng cắt và đối tượng làm cắt.
• Modify → Join: Chọn hai đoạn đường có chung đầu cuối, MapInfo sẽ nối chúng thành một polyline.

6.4. Gộp (Merge) Nhiều Đường

• Table → Merge: Chọn các bảng đường, xác định trường khóa (RoadID) để gộp.
• Hoặc dùng MapBasic:
  basic Merge Table Roads1 Into Roads2 Using RoadID

6.5. Đảo Hướng Đường

• Objects → Reverse Direction: Đảo chiều các điểm, hữu ích khi cần đồng nhất hướng luồng giao thông.

7. Thêm Thuộc Tính và Quản Lý Dữ Liệu

7.1. Gán Thuộc Tính Khi Vẽ

• Trước khi vẽ, bật Object Info Window (View → Object Info).
• Khi tạo đoạn, nhập giá trị cho các trường (RoadName, Type,…) trong cửa sổ này.

7.2. Thêm Thuộc Tính Sau Khi Vẽ

• Table → Add Column để tạo cột mới.
• Table → Update Column để tính toán tự động (VD: tính độ dài, diện tích).

7.3. Truy Vấn Dữ Liệu

• Query → Select hoặc SQL Runner:
  sql Select from Roads Where Length > 5000 and Type = 'National Highway'
• Kết quả truy vấn có thể được lưu thành temporary table hoặc export.

7.4. Kiểm Tra Độ Chính Xác

Có thể bạn quan tâm: Cách Vẽ Đường Rạch Tay: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Sử dụng Tools → Measure để đo độ dài thực tế và so sánh với giá trị trong bảng.
• Nếu có sai lệch, sử dụng Edit Tool để điều chỉnh.

8. Sử Dụng Công Cụ “Create Line” và “Create Polyline”

Tiêu chí	Create Line	Create Polyline
Độ phức tạp	Đơn giản, chỉ 2 điểm	Nhiều điểm, đa đoạn
Ứng dụng	Ranh giới, cột mốc	Đường giao thông, sông, ranh giới phức tạp
Tùy chỉnh	Ít (độ dày, màu)	Nhiều (độ dày, kiểu dash, màu)
Hiệu suất	Nhanh hơn khi số lượng ít	Tốt hơn cho dữ liệu lớn, giảm số bảng

8.1. Cách Sử Dụng Create Line

1. Menu → Objects → Create → Line.
2. Nhập X1, Y1, X2, Y2 hoặc click trực tiếp trên bản đồ.

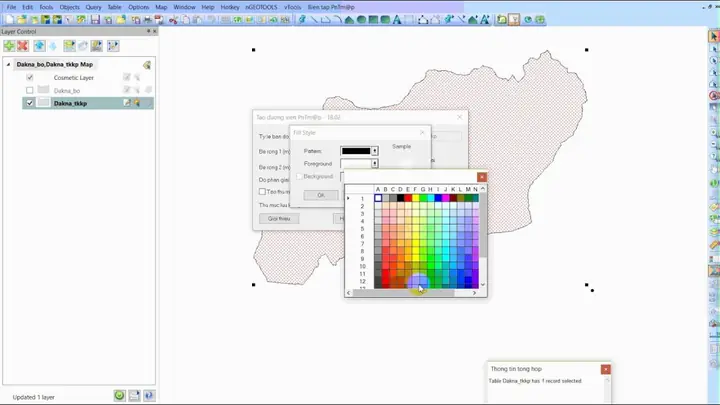

3. Xác định Style (màu, độ dày) trong Object Info.

8.2. Cách Sử Dụng Create Polyline

1. Menu → Objects → Create → Polyline.
2. Nhập danh sách các tọa độ dưới dạng “x1 y1, x2 y2, …, xn yn”.
3. Chọn “Closed” nếu muốn tạo vòng kín (sẽ thành Region).

9. Kỹ Thuật Nâng Cao

9.1. Tự Động Hóa Bằng MapBasic

MapBasic là ngôn ngữ lập trình tích hợp trong MapInfo, cho phép tạo script tự động. Ví dụ, tự động vẽ đường từ danh sách tọa độ:

Dim s As String
Dim arr() As String
Dim i As Integer
Dim objLine As Object s = "1000 2000, 1500 2500, 2000 2100, 2500 2600"
arr = Split(s, ",")
objLine = CreateObject("Polyline")
For i = 1 To UBound(arr) Dim xy() As String xy = Split(Trim(arr(i)), " ") objLine.AddVertex(Val(xy(0)), Val(xy(1)))
Next
Insert Into Roads (obj, RoadName) Values (objLine, "Đường mẫu")

9.2. Nhập Dữ Liệu Từ CSV

• File → Open → CSV.
• Đánh dấu “First row contains column names”.
• Chọn Coordinate columns (X, Y) và Projection.
• Khi mở, MapInfo sẽ tự động tạo point layer; sau đó Objects → Create → Polyline From Points để nối các điểm thành đường.

9.3. Kết Nối Với Cơ Sở Dữ Liệu

• Database → Connect để kết nối tới SQL Server, PostgreSQL, hoặc Oracle.
• Khi bảng đường được lưu trong DB, bạn có thể query và edit trực tiếp, đồng thời các thay đổi sẽ được đồng bộ hoá ngay lập tức.

9.4. Sử Dụng “Spatial Join” Để Gán Thuộc Tính

• Query → Spatial Join: Nối dữ liệu thuộc tính từ một layer (ví dụ: khu vực hành chính) sang layer đường dựa trên vị trí (điểm nằm trong polygon).
• Điều này giúp tự động gán DistrictName cho mỗi đoạn đường dựa trên vị trí địa lý.

10. Lưu Trữ, Xuất Bản và Chia Sẻ

10.1. Định Dạng Lưu Trữ

Định dạng	Mô tả	Khi nào dùng
.tab	Định dạng bản gốc MapInfo, bao gồm .dat, .map, .id, .tab	Dự án nội bộ, cần chỉnh sửa
.mif/.mid	MapInfo Interchange Format, dễ chia sẻ với các phần mềm GIS khác	Trao đổi dữ liệu
.shp/.shx/.dbf	ESRI Shapefile	Khi làm việc với ArcGIS, QGIS
.kml/.kmz	Google Earth	Khi muốn hiển thị trên web hoặc Google Earth
.pdf	Bản in ấn	Khi muốn cung cấp bản đồ tĩnh
.svg	Vector đồ họa	Đồ họa web, in ấn chất lượng cao

10.2. Xuất Bản Đồ

1. File → Print Setup → Chọn kích thước giấy, tỷ lệ.
2. File → Print Preview → Kiểm tra bố cục.
3. File → Export → PDF → Đặt tên, chọn độ phân giải.
4. Đối với bản đồ web, có thể Export → Web Map (cần bản MapInfo Web Publisher).

10.3. Chia Sẻ Trực Tuyến

• MapInfo Cloud: Đăng tải workspace lên đám mây, cho phép đồng nghiệp truy cập qua trình duyệt.
• ArcGIS Online: Chuyển đổi file .tab sang .shp rồi upload lên ArcGIS Online.
• GitHub: Đẩy các file .tab + .mif vào repository để quản lý phiên bản.

11. Một Số Lưu Ý Thực Tế Khi Vẽ Đường

1. Độ chính xác tọa độ: Đối với các dự án quy hoạch, cần kiểm tra độ lệch GPS (có thể > 5m) và hiệu chỉnh bằng Control Points.
2. Quản lý phiên bản: Khi nhiều người cùng làm việc, sử dụng version control (Git) cho file .tab/.mif để tránh mất dữ liệu.
3. Định dạng dữ liệu: Luôn giữ định dạng chuẩn (UTF-8) cho các cột văn bản để tránh lỗi hiển thị ký tự tiếng Việt.
4. Sao lưu: Thực hiện backup định kỳ (hàng ngày) cho dự án quan trọng.
5. Kiểm tra topological errors: Sử dụng Tools → Topology → Check Topology để phát hiện giao nhau, chồng lấn, hoặc đoạn không nối.

12. Tổng Kết

Việc vẽ đường trong MapInfo không chỉ là một thao tác đồ họa đơn thuần mà còn là quá trình xây dựng dữ liệu không gian có giá trị, phục vụ cho các phân tích, quản lý và quyết định trong nhiều lĩnh vực. Từ việc chuẩn bị môi trường làm việc, hiểu rõ các loại đối tượng đường, sử dụng đúng công cụ, đến các kỹ thuật chỉnh sửa, thêm thuộc tính, và cuối cùng là lưu trữ, xuất bản – mọi bước đều cần được thực hiện một cách cẩn thận và có hệ thống.

Hy vọng qua bài viết chi tiết này, bạn đã nắm vững:

• Cách tạo và cấu hình bảng dữ liệu để lưu trữ đường.
• Các công cụ vẽ và chỉnh sửa đường một cách nhanh chóng và chính xác.
• Kỹ thuật nâng cao như tự động hoá bằng MapBasic và tích hợp dữ liệu từ các nguồn khác nhau.
• Quy trình lưu trữ và chia sẻ để dự án của bạn luôn đồng bộ và an toàn.

Hãy áp dụng những kiến thức này vào thực tiễn, thực hành thường xuyên và không ngừng khám phá các tính năng mới của MapInfo. Khi đã thành thạo, bạn sẽ thấy việc vẽ đường trở nên nhanh gọn, chính xác và hỗ trợ mạnh mẽ cho mọi dự án GIS của mình.

Chúc bạn thành công và luôn có những bản đồ chất lượng cao!
