Mở Đầu
Elip là một trong những hình học cơ bản nhưng lại mang lại vẻ đẹp mềm mại, uyển chuyển trong thiết kế đồ họa, mô hình 3D và kiến trúc. Khi chúng ta chuyển sang không gian ba chiều (3D), việc vẽ một elip không còn đơn giản như trên mặt phẳng 2D mà đòi hỏi hiểu biết sâu rộng về hệ tọa độ, phép chiếu, và các công cụ phần mềm hỗ trợ. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, từ những kiến thức nền tảng nhất cho đến các kỹ thuật nâng cao, giúp bạn tự tin tạo ra những elip hoàn hảo trong môi trường 3D.
1. Kiến Thức Cơ Bản Về Elip
1.1. Định Nghĩa Toán Học
Elip là tập hợp các điểm trong mặt phẳng sao cho tổng khoảng cách từ mỗi điểm đến hai tiêu điểm (foci) luôn bằng một hằng số. Công thức chuẩn của elip trong hệ tọa độ Đề-các (x, y) là:
\frac{(x-h)^2}{a^2} + \frac{(y-k)^2}{b^2} = 1
- ((h, k)) là tâm của elip.
- (a) là bán trục lớn (độ dài nửa trục dài nhất).
- (b) là bán trục nhỏ (độ dài nửa trục ngắn nhất).
- Khi (a = b) thì elip trở thành một vòng tròn.
1.2. Các Thuộc Tính Quan Trọng
| Thuộc tính | Mô tả |
|---|---|
| Tiêu điểm (Foci) | Hai điểm nằm trên trục lớn, khoảng cách giữa chúng là (2c) với (c = \sqrt{a^2 – b^2}). |
| Trục lớn (Major Axis) | Đường thẳng dài nhất, dài (2a). |
| Trục nhỏ (Minor Axis) | Đường thẳng ngắn nhất, dài (2b). |
| Vòng cung (Arc Length) | Không có công thức đóng, thường tính bằng các phép xấp xỉ. |
| Diện tích | (A = \pi a b). |
Hiểu rõ các thuộc tính này sẽ giúp bạn dễ dàng chuyển đổi elip 2D sang 3D bằng cách áp dụng các phép biến đổi không gian.
2. Hệ Tọa Độ Và Phép Chiếu Trong 3D
2.1. Hệ Tọa Độ Đề-các 3D
Trong không gian 3D, chúng ta thường sử dụng hệ tọa độ Đề-các ((X, Y, Z)). Mỗi điểm được xác định bằng ba giá trị:
Có thể bạn quan tâm: Cách Vẽ Elip Bằng Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao
- (X): Trục ngang (đúng như trục X trong 2D).
- (Y): Trục thẳng đứng (đúng như trục Y trong 2D).
- (Z): Trục sâu (đưa chúng ta ra khỏi mặt phẳng).

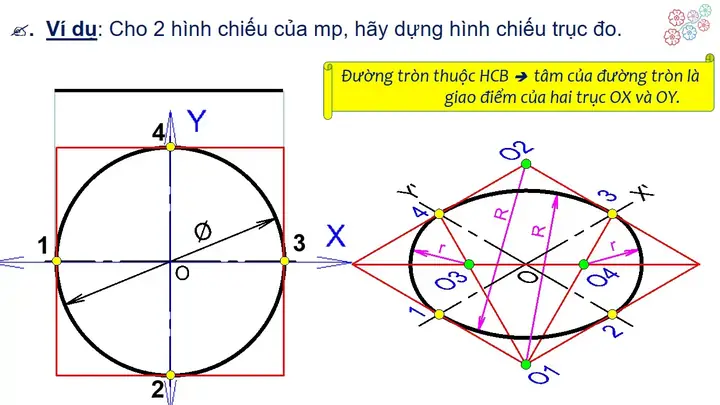

2.2. Phép Chiếu (Projection)
Để vẽ elip trong 3D, chúng ta cần hiểu cách một elip trong mặt phẳng 2D được “chiếu” lên một mặt phẳng trong không gian ba chiều. Hai loại chiếu thường gặp:
| Loại chiếu | Mô tả |
|---|---|
| Chiếu Orthographic | Các tia chiếu vuông góc với mặt phẳng chiếu, không gây biến dạng tỷ lệ. Thích hợp cho mô hình kỹ thuật. |
| Chiếu Perspective | Các tia chiếu hội tụ về một điểm (điểm nhìn), tạo cảm giác sâu và thực tế hơn. Thích hợp cho render hình ảnh. |
Khi vẽ elip trong 3D, bạn có thể chọn một trong hai cách trên tùy vào mục đích: thiết kế kỹ thuật hay trình diễn nghệ thuật.
3. Các Phương Pháp Vẽ Elip 3D
3.1. Phương Pháp 1: Sử Dụng Đường Tròn Và Chiếu
Bước 1: Tạo Đường Tròn 2D
- Vẽ một vòng tròn trong mặt phẳng XY với bán kính (r = a) (bán trục lớn của elip).

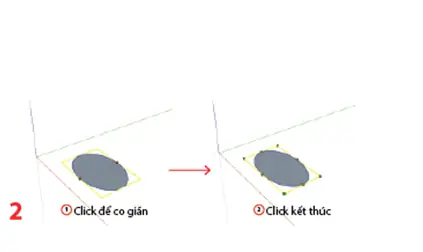

Bước 2: Áp Dụng Tỷ Lệ Đọc (Scaling) Trên Trục Z
- Sử dụng công cụ “Scale” (tỉ lệ) để nén tròn theo trục Z thành một elip. Nếu muốn bán trục nhỏ (b), tỉ lệ trên trục Z sẽ là (\frac{b}{a}).
Bước 3: Định Vị Elip
- Di chuyển (translate) elip đến vị trí mong muốn trong không gian 3D bằng cách thay đổi tọa độ ((X, Y, Z)).
Ưu điểm & Nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Đơn giản, nhanh chóng trong phần mềm có công cụ scaling. | Không chính xác khi cần elip nghiêng (được xoay). |
3.2. Phương Pháp 2: Sử Dụng Đường Cong NURBS
NURBS (Non‑Uniform Rational B‑Spline) là công cụ mạnh mẽ cho các đường cong phức tạp.
Bước 1: Tạo Đường NURBS Cơ Bản
- Đặt các điểm kiểm soát (control points) theo hình elip trong mặt phẳng XY.
Bước 2: Điều Chỉnh Trọng Số (Weights)
- Thêm trọng số để tinh chỉnh độ cong, đảm bảo đường NURBS khớp với công thức elip chuẩn.
Bước 3: Xoay & Định Vị
- Sử dụng công cụ “Rotate” để nghiêng elip quanh trục Z hoặc bất kỳ trục nào khác.
- Dùng “Translate” để đặt elip tại vị trí mong muốn.
Ưu điểm & Nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Độ chính xác cao, dễ dàng điều chỉnh hình dạng và độ nghiêng. | Yêu cầu hiểu biết về NURBS, có thể phức tạp đối với người mới. |
3.3. Phương Pháp 3: Sử Dụng Công Thức Toán Học Trực Tiếp
Nếu bạn đang lập trình hoặc sử dụng phần mềm cho phép nhập công thức, có thể tạo elip bằng cách tính các điểm trên mặt cầu và chiếu chúng.
Công Thức
Cho bán trục lớn (a), bán trục nhỏ (b), góc (\theta \in 0, 2\pi):
\begin{cases}
X = a \cos\theta \
Y = b \sin\theta \
Z = 0
\end{cases}
Sau đó áp dụng ma trận quay (rotation matrix) để nghiêng elip:
\begin{bmatrix}
X’\ Y’\ Z’
\end{bmatrix}
=
R \cdot
\begin{bmatrix}
X\ Y\ Z
\end{bmatrix}
Trong đó (R) là ma trận quay quanh trục mong muốn (X, Y hoặc Z).
Bước Thực Hiện
- Tạo dải góc: Chia khoảng (0, 2\pi) thành N đoạn (N thường > 100 để mượt).
- Tính tọa độ: Áp dụng công thức trên để tạo danh sách các điểm.
- Áp dụng ma trận quay: Nếu muốn elip nghiêng, nhân mỗi điểm với ma trận quay.
- Kết nối các điểm: Dùng “polyline” hoặc “mesh” để nối các điểm thành đường cong.
Ưu điểm & Nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Hoàn toàn kiểm soát, phù hợp cho lập trình và tự động hoá. | Cần viết mã hoặc script, không thân thiện với người không có kiến thức lập trình. |
3.4. Phương Pháp 4: Dùng Các Plugin/Addon Đặc Thù
Nhiều phần mềm 3D (Blender, Maya, 3ds Max) có các addon chuyên dụng cho việc tạo elip, ví dụ:
- Blender: Addon “Extra Objects” → “Mesh → Ellipse”.
- Maya: “Create → NURBS Primitives → Ellipse”.
- 3ds Max: “Create → Shapes → Ellipse”.
Các addon này thường cung cấp giao diện trực quan để nhập giá trị (a), (b), góc nghiêng, và vị trí.
Có thể bạn quan tâm: Cách Vẽ Eke Trong Adobe Illustrator: Hướng Dẫn Từ Cơ Bản Đến Nâng Cao
Ưu điểm & Nhược điểm
| Ưu điểm | Nhược điểm |
|---|---|
| Giao diện người dùng thân thiện, nhanh chóng. | Giới hạn tùy chỉnh sâu, phụ thuộc vào tính năng của plugin. |
4. Thực Hành Với Các Phần Mềm Phổ Biến
4.1. Blender
- Kích hoạt Addon: Vào
Edit → Preferences → Add‑Ons, tìm “Extra Objects” và bật. - Tạo Elip:
Shift + A → Mesh → Ellipse. - Thiết Lập Thông Số:
- Radius X = (a)
- Radius Y = (b)
- Segments = số đoạn (N) để mượt.
- Xoay & Di chuyển:
- Nhấn
R→X/Y/Zđể xoay. - Nhấn
Gđể dịch chuyển. - Áp Dụng Modifier (nếu cần):
- Array: tạo nhiều bản sao.
- Curve: làm elip theo một đường dẫn.
4.2. Autodesk Maya
- Tạo NURBS Ellipse:
Create → NURBS Primitives → Ellipse. - Nhập Giá Trị:
- Radius1 = (a)
- Radius2 = (b)
- Xoay: Dùng công cụ
Rotate(E) và nhập góc. - Định Vị: Dùng công cụ
Move(W) để đặt vị trí. - Convert to Polygon (nếu cần mô hình lưới):
Modify → Convert → NURBS to Polygons.
4.3. 3ds Max
- Chọn Shape → Ellipse.
- Thiết Lập:
- Length = (2a)
- Width = (2b)
- Xoay: Dùng
Rotatetool. - Extrude (đùn) để tạo thành hình 3D thực thể nếu muốn.
4.4. Rhino (CAD)
- Lệnh “Ellipse”: Gõ
Ellipsetrong command line. - Chọn Tâm → Chọn Trục Lớn → Chọn Trục Nhỏ.
- Xoay: Dùng
Rotate3D. - Surface from Curve: Dùng
PlanarSrfđể tạo mặt phẳng từ elip, sau đó có thể extrude.
5. Kỹ Thuật Nâng Cao
5.1. Elip Nghiêng Trong Không Gian
Khi elip không nằm trên mặt phẳng XY mà nghiêng theo một góc bất kỳ, bạn cần:
- Tạo elip trong XY (theo bất kỳ phương pháp nào ở trên).
- Xác định trục quay: Ví dụ, muốn nghiêng 30° quanh trục X.
- Áp dụng Ma trận quay:
R_x(\alpha) =
\begin{bmatrix}
1 & 0 & 0\
0 & \cos\alpha & -\sin\alpha\
0 & \sin\alpha & \cos\alpha
\end{bmatrix}
- Nhân từng điểm của elip với ma trận trên.
Trong phần mềm, thường có tùy chọn “Rotate around axis” cho phép nhập góc và trục trực tiếp.
5.2. Elip Được Định Hướng Bởi Vector
Nếu elip cần hướng theo một vector (\mathbf{v} = (v_x, v_y, v_z)), thực hiện:
- Tính trục quay: Đặt trục gốc là trục Z (0,0,1). Vector (\mathbf{v}) sẽ là trục mới.
- Tìm quaternion hoặc ma trận quay đưa trục Z tới (\mathbf{v}).
- Áp dụng quaternion/ma trận lên toàn bộ điểm elip.
5.3. Elip Với Độ Dày (Thickness) – Tạo Ống Elip
Có thể bạn quan tâm: Cách Vẽ Ecu Trên Cad: Hướng Dẫn Chi Tiết Từ A Đến Z
Để tạo một ống elip (elliptical tube):
- Tạo hai elip đồng tâm: Một elip lớn (bán kính (a, b)) và một elip nhỏ (bán kính (a – t, b – t)), trong đó (t) là độ dày.
- Kết nối các cạnh: Dùng công cụ “Loft” hoặc “Bridge” để nối các vòng elip lại thành bề mặt 3D.
- Smooth: Áp dụng “Subdivision Surface” để làm mượt.
5.4. Elip Được Điều Khiển Bởi Đường Đường Cong (Path)
Bạn có thể “sweep” một elip dọc theo một đường cong (path) để tạo hình dạng như ống xoắn ốc:
- Tạo Profile: Elip làm profile.
- Tạo Path: Đường spline bất kỳ (có thể là vòng tròn, helix…).
- Sweep: Dùng công cụ “Sweep” (Blender: Modifier → Curve, Maya: Extrude along curve, 3ds Max: Sweep).
5.5. Sử Dụng Script Python Trong Blender
import bpy
import math def create_ellipse(a=2.0, b=1.0, segments=64, location=(0,0,0), rotation=(0,0,0)): verts = for i in range(segments): theta = 2 math.pi i / segments x = a math.cos(theta) y = b math.sin(theta) verts.append((x, y, 0)) # Tạo mesh mesh = bpy.data.meshes.new("Ellipse") mesh.from_pydata(verts, , (i, (i+1)%segments) for i in range(segments)) mesh.update() obj = bpy.data.objects.new("EllipseObj", mesh) bpy.context.collection.objects.link(obj) obj.location = location obj.rotation_euler = rotation return obj # Ví dụ tạo elip nghiêng 45° quanh trục X
create_ellipse(a=3, b=1.5, location=(0,0,0), rotation=(math.radians(45),0,0))
Script trên cho phép tạo elip với bất kỳ bán kính, vị trí và góc quay nào chỉ trong vài dòng mã.
6. Những Lỗi Thường Gặp Khi Vẽ Elip 3D Và Cách Khắc Phục
| Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| Elip bị biến thành vòng tròn | Đặt tỉ lệ scaling sai (thường dùng cùng tỉ lệ cho cả X, Y, Z). | Kiểm tra lại giá trị scaling trên từng trục; chỉ áp dụng tỉ lệ trên Z nếu muốn nén thành elip. |
| Elip không nằm trong mặt phẳng mong muốn | Quên áp dụng phép quay hoặc di chuyển sau khi tạo. | Sử dụng công cụ “Rotate” và “Move” ngay sau khi tạo; kiểm tra giá trị góc quay. |
| Độ mượt không đủ (góc cạnh) | Số segment (điểm) quá ít. | Tăng số segment (ví dụ: 64‑128) trong phần cài đặt hoặc trong script. |
| Elip bị “bent” (bẻ cong) khi extrude | Đường path không thẳng hoặc không đồng nhất. | Kiểm tra và làm mượt đường path; sử dụng “Keep Vertices” khi extrude. |
| Không thể áp dụng material lên elip | Elip được tạo dưới dạng curve, không phải mesh. | Chuyển curve thành mesh (Object → Convert To → Mesh). |
7. Ứng Dụng Thực Tiễn Của Elip 3D
- Kiến Trúc: Cửa sổ, mái vòm, cầu tròn elip tạo cảm giác thẩm mỹ và tối ưu không gian.
- Thiết Kế Công Nghiệp: Bánh răng elip, bộ phận máy móc có bề mặt elip để giảm ma sát.
- Mô Hình Y Sinh: Mô tả các cấu trúc sinh học như mắt người (hình elip), tim (động mạch elip).
- Đồ Họa Trò Chơi: Đường đua, vũ trụ, các vật thể có hình elip (bầu trời, hành tinh).
- Trình Diễn Nghệ Thuật: Tác phẩm điêu khắc kỹ thuật số, ánh sáng chiếu qua elip tạo hiệu ứng độc đáo.
8. Tổng Kết
Việc vẽ elip trong không gian 3D không chỉ là một kỹ thuật đơn thuần mà còn là nền tảng cho nhiều dự án thiết kế và mô hình phức tạp. Từ các phương pháp cơ bản như scaling một vòng tròn, đến việc sử dụng NURBS, công thức toán học hay script tự động hoá, mỗi cách đều có ưu và nhược điểm riêng. Quan trọng nhất là bạn phải hiểu rõ hệ tọa độ, phép chiếu và cách áp dụng ma trận quay để điều khiển hướng và vị trí của elip trong không gian.
Hãy lựa chọn công cụ và phương pháp phù hợp với nhu cầu của mình, thực hành thường xuyên và không ngừng khám phá các tính năng nâng cao trong phần mềm 3D mà bạn đang sử dụng. Khi đã nắm vững những kiến thức này, việc tạo ra những elip hoàn hảo, tinh tế và đáp ứng yêu cầu kỹ thuật sẽ trở nên dễ dàng hơn bao giờ hết.
Chúc bạn thành công trong hành trình khám phá và sáng tạo với elip 3D!
