Cách Vẽ Layout Văn Phòng Hiệu Quả: Hướng Dẫn Từ A Đến Z

1. Giới thiệu chung về layout văn phòng

Trong môi trường kinh doanh hiện đại, không gian làm việc không chỉ là nơi thực hiện các nhiệm vụ hàng ngày mà còn là yếu tố quyết định tới năng suất, sáng tạo và sự hài hòa giữa các thành viên trong công ty. Vì vậy, việc vẽ layout văn phòng – thiết kế bố trí không gian làm việc – trở thành một trong những nhiệm vụ quan trọng nhất khi khởi công một dự án mới, mở rộng văn phòng hoặc cải tạo lại không gian hiện có.

1.1 Tầm quan trọng của layout văn phòng

• Tối ưu hoá không gian: Giúp sử dụng diện tích một cách hợp lý, giảm lãng phí và tiết kiệm chi phí thuê/mua.
• Nâng cao năng suất: Bố trí hợp lý các khu vực làm việc, hội họp, khu vực nghỉ ngơi sẽ giảm thời gian di chuyển và tăng tập trung.
• Cải thiện tinh thần làm việc: Không gian thoải mái, ánh sáng tự nhiên, cây xanh và màu sắc hài hòa giúp nhân viên cảm thấy thoải mái, giảm stress.
• Thể hiện thương hiệu: Thiết kế nội thất và layout phản ánh văn hoá, giá trị cốt lõi và hình ảnh thương hiệu của doanh nghiệp.

1.2 Các yếu tố cần cân nhắc khi vẽ layout

Yếu tố	Mô tả	Ảnh hưởng
Diện tích tổng	Tổng diện tích sàn, chiều cao trần	Xác định khả năng chia khu vực
Số lượng nhân viên	Số người làm việc, tỉ lệ làm việc tại chỗ và làm từ xa	Quyết định số bàn, phòng họp, không gian chung
Loại hình công việc	Sáng tạo, lập trình, bán hàng, dịch vụ khách hàng…	Yêu cầu không gian yên tĩnh hoặc cộng tác
Ngân sách	Chi phí cho nội thất, vật liệu, thiết bị	Lựa chọn vật liệu, mức độ hoàn thiện
Văn hoá doanh nghiệp	Cởi mở, truyền thống, sáng tạo	Định hướng phong cách thiết kế
Tiêu chuẩn an toàn	Lối thoát hiểm, khoảng cách an toàn	Đảm bảo tuân thủ quy định pháp luật
Công nghệ	Hệ thống mạng, màn hình, thiết bị hội nghị	Đặt vị trí thiết bị, cáp, nguồn điện

2. Các bước chuẩn bị trước khi vẽ layout

2.1 Thu thập thông tin và yêu cầu

1. Phỏng vấn các bộ phận: Gặp gỡ trưởng phòng, quản lý và một số nhân viên tiêu biểu để hiểu nhu cầu công việc, thói quen làm việc và mong muốn về không gian.
2. Xác định mục tiêu: Mục tiêu chính của việc thiết kế là gì? (tối ưu diện tích, tăng cường giao tiếp, tạo không gian sáng tạo, …)
3. Kiểm tra quy chuẩn pháp lý: Tham khảo các tiêu chuẩn xây dựng, phòng cháy chữa cháy, tiêu chuẩn về ánh sáng và âm thanh.

2.2 Đo đạc và khảo sát hiện trường

Có thể bạn quan tâm: Cách Vẽ Layout Trong Orcad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Sử dụng thước đo laser, dây đo hoặc các công cụ BIM (Building Information Modeling) để ghi lại kích thước chính xác của phòng, vị trí cửa ra vào, cửa sổ, cột, ống dẫn, hệ thống HVAC (điều hòa) và các vật thể cố định khác.
• Lập sơ đồ mặt bằng sơ bộ (hand‑drawn hoặc bằng phần mềm AutoCAD, SketchUp, Revit).

2.3 Phân tích dữ liệu và lập mục tiêu chi tiết

Mục tiêu	KPIs (Key Performance Indicators)
Tối ưu diện tích	Diện tích sử dụng hiệu quả ≥ 80% tổng sàn
Tăng giao tiếp	Khoảng cách trung bình giữa các bộ phận ≤ 5m
Cải thiện ánh sáng	Độ chiếu sáng trung bình ≥ 500 lux tại bàn làm việc
Giảm tiếng ồn	Mức độ tiếng ồn ≤ 45 dB trong khu vực làm việc chính

3. Các nguyên tắc cơ bản trong thiết kế layout văn phòng

3.1 Nguyên tắc “Zoning” – Phân khu chức năng

• Khu vực làm việc (Work Zone): Bàn làm việc, ghế, tủ tài liệu. Đặt gần nguồn ánh sáng tự nhiên, tránh tiếng ồn.
• Khu vực hội họp (Meeting Zone): Phòng họp, phòng thảo luận nhanh. Nên đặt ở vị trí trung tâm hoặc gần cửa ra vào để tiện di chuyển.
• Khu vực hỗ trợ (Support Zone): Khu vực in ấn, lưu trữ, nhà bếp, phòng vệ sinh. Đặt ở góc hoặc gần lối đi chính.
• Khu vực nghỉ ngơi (Relaxation Zone): Khu vực lounge, cafe, không gian xanh. Đặt ở vị trí yên tĩnh, xa khu làm việc chính.

3.2 Nguyên tắc “Flow” – Lưu thông người và vật

• Thiết kế lối đi chính (main aisle) rộng ít nhất 1.2 – 1.5m để thuận tiện cho việc di chuyển và thoát hiểm.
• Tránh tạo “các ngõ cụt” (dead ends) gây lãng phí không gian và làm giảm hiệu quả di chuyển.
• Định vị các trạm công nghệ (cáp mạng, ổ cắm) dọc theo các lối đi để dễ dàng tiếp cận.

3.3 Nguyên tắc “Flexibility” – Tính linh hoạt

• Sử dụng vách ngăn di động, bàn làm việc có bánh xe, hoặc hệ thống modular để có thể tái cấu trúc nhanh chóng khi nhu cầu thay đổi.
• Đảm bảo các khu vực có thể chuyển đổi chức năng (ví dụ: phòng họp có thể biến thành không gian sự kiện).

3.4 Nguyên tắc “Ergonomics” – Công thái học

• Độ cao bàn làm việc tiêu chuẩn 72–75 cm, ghế công thái học điều chỉnh được độ cao, tựa lưng.
• Khoảng cách mắt‑màn hình khoảng 50–70 cm, góc nhìn 20°–30°.
• Đặt màn hình máy tính sao cho phần trên cùng của màn hình ngang với mắt.

3.5 Nguyên tắc “Biophilic Design” – Thiết kế sinh học

Có thể bạn quan tâm: Cách Vẽ Layout Siêu Thị: Hướng Dẫn Chi Tiết Từ A Đến Z

• Tích hợp cây xanh, vách xanh, ánh sáng tự nhiên.
• Sử dụng vật liệu tự nhiên (gỗ, đá) để tạo cảm giác gần gũi với thiên nhiên.
• Đặt cửa sổ lớn, kính trong suốt để tăng cường ánh sáng và cảm giác không gian rộng hơn.

4. Công cụ và phần mềm hỗ trợ vẽ layout

Phần mềm	Đặc điểm nổi bật	Đối tượng sử dụng
AutoCAD	Độ chính xác cao, công cụ vẽ 2D mạnh mẽ	Kiến trúc sư, kỹ sư
SketchUp	Dễ học, mô hình 3D nhanh	Nhà thiết kế nội thất
Revit	BIM, tích hợp dữ liệu xây dựng	Dự án lớn, đa ngành
Floorplanner	Trực tuyến, giao diện drag‑and‑drop	Người không chuyên
Microsoft Visio	Vẽ sơ đồ, flowchart nhanh	Quản lý dự án
Miro	Bảng trắng trực tuyến, cộng tác	Team brainstorming

4.1 Quy trình vẽ layout bằng phần mềm

1. Tạo bản vẽ nền: Nhập kích thước phòng, vị trí cửa, cửa sổ, cột, hệ thống HVAC.
2. Xác định zoning: Dùng màu sắc hoặc layer để phân biệt các khu vực.
3. Đặt đồ nội thất: Chọn thư viện nội thất (bàn, ghế, tủ) và kéo thả vào vị trí mong muốn.
4. Kiểm tra lưu thông: Sử dụng công cụ “Path analysis” để mô phỏng lưu lượng người.
5. Đánh giá ánh sáng: Áp dụng plug‑in ánh sáng để tính toán lux và giảm bóng.
6. Xuất bản và chia sẻ: Xuất file PDF, DWG hoặc chia sẻ link trực tuyến cho các bên liên quan.

5. Chi tiết các khu vực trong layout văn phòng

5.1 Khu vực làm việc cá nhân (Open Desk)

• Bố trí: Đặt bàn thành hàng song song hoặc dạng “cluster” (cụm 4–6 bàn) để tăng giao tiếp.
• Khoảng cách: Giữa các bàn ít nhất 1.2m để có không gian di chuyển và giảm tiếng ồn.
• Cấu trúc: Sử dụng vách ngăn thấp (30–45cm) để tạo cảm giác riêng tư mà vẫn duy trì khả năng giao tiếp.

5.2 Khu vực làm việc nhóm (Collaboration Pods)

• Thiết kế: Bàn tròn hoặc hình chữ L, ghế thoải mái, bảng trắng di động.
• Công nghệ: Màn hình chia sẻ, cáp HDMI, ổ cắm USB.
• Âm thanh: Vách cách âm hoặc vật liệu hấp thụ âm để giảm tiếng ồn.

5.3 Phòng họp

Có thể bạn quan tâm: Cách Vẽ Layer Trong Sketchup: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Loại phòng	Diện tích đề xuất	Số người tối đa	Trang thiết bị
Phòng họp nhanh	12–15 m²	4–6	Bàn tròn, TV 55″, loa Bluetooth
Phòng họp tiêu chuẩn	25–30 m²	8–12	Bàn chữ nhật, máy chiếu, bảng trắng
Phòng hội nghị	50–80 m²	15–30	Bàn hội nghị, hệ thống âm thanh, camera hội nghị, ánh sáng điều chỉnh

5.4 Khu vực nghỉ ngơi và giải trí

• Lounge: Sofa, ghế bean‑bag, bàn coffee, cây xanh. Đặt gần cửa sổ để tận dụng ánh sáng.
• Khu vực ăn uống: Bàn ăn, tủ lạnh, máy pha cà phê, micro‑wave. Đảm bảo cách xa khu vực làm việc ít nhất 5m.
• Khu vực thể dục nhẹ: Thảm yoga, bóng tập, tạ nhẹ. Giúp nhân viên giảm stress và tăng năng lượng.

5.5 Khu vực hỗ trợ

• Khu in ấn & lưu trữ: Máy in, máy photocopy, tủ hồ sơ. Đặt gần lối vào để dễ dàng di chuyển tài liệu.
• Khu vực IT: Server room, tủ mạng, UPS. Đảm bảo được làm mát, cách xa khu vực người qua lại.

6. Tối ưu ánh sáng và âm thanh

6.1 Ánh sáng tự nhiên

• Chiến lược: Đặt vị trí bàn làm việc gần cửa sổ, sử dụng rèm có khả năng điều chỉnh độ sáng.
• Mặt kính: Lựa chọn kính mờ hoặc có lớp phản chiếu để giảm chói sáng.

6.2 Ánh sáng nhân tạo

Loại đèn	Công dụng	Lưu ý
LED panel	Chiếu sáng đồng đều, tiết kiệm năng lượng	Độ sáng 400–600 lux cho khu vực làm việc
Đèn task	Chiếu sáng cá nhân cho bàn làm việc	Độ sáng 300–500 lux, màu nhiệt 4000–5000K
Đèn ambient	Tạo không gian thư giãn	Sử dụng dimmer để điều chỉnh
Đèn accent	Nhấn mạnh điểm nhấn nội thất	Màu sắc có thể thay đổi (RGB)

6.3 Kiểm soát tiếng ồn

• Vật liệu hấp thụ âm: Trần thạch cao có lỗ, tấm âm thanh, thảm, rèm dày.
• Vách ngăn cách âm: Sử dụng vách gips, kính cường lực có lớp cách âm.
• Khu vực yên tĩnh: Đặt phòng làm việc cá nhân và phòng họp ở phía xa khu vực chung.

7. Lập kế hoạch triển khai và quản lý dự án

Có thể bạn quan tâm: Cách Vẽ Law Trong One Piece: Hướng Dẫn Từng Bước Để Tạo Ra Tác Phẩm Hoàn Hảo

7.1 Lập timeline chi tiết

Giai đoạn	Thời gian dự kiến	Nội dung
Khảo sát & thu thập yêu cầu	1–2 tuần	Phỏng vấn, đo đạc, nghiên cứu
Thiết kế sơ bộ	2–3 tuần	Vẽ layout, lựa chọn vật liệu
Phê duyệt nội bộ	1 tuần	Trình bày mẫu, lấy ý kiến
Thi công & lắp đặt	4–6 tuần	Xây dựng, lắp đặt nội thất, hệ thống
Kiểm tra & hoàn thiện	1 tuần	Kiểm tra ánh sáng, âm thanh, ergonomics
Bàn giao & đào tạo	1 tuần	Hướng dẫn sử dụng, bảo trì

7.2 Quản lý rủi ro

• Rủi ro về chi phí: Dự trù 10% ngân sách dự phòng.
• Rủi ro về thời gian: Đặt mốc thời gian “buffer” cho các công đoạn phụ thuộc.
• Rủi ro kỹ thuật: Kiểm tra trước các hệ thống HVAC, điện, mạng để tránh thay đổi trong quá trình thi công.

7.3 Đánh giá sau khi triển khai

• Khảo sát nhân viên: Thu thập phản hồi về ánh sáng, tiếng ồn, ergonomics.
• Đo lường KPI: So sánh năng suất, thời gian di chuyển, mức độ hài lòng trước và sau.
• Bảo trì: Lập lịch bảo trì định kỳ cho thiết bị, hệ thống chiếu sáng, cây xanh.

8. Các xu hướng thiết kế layout văn phòng hiện nay

1. Hybrid Workspace: Kết hợp không gian làm việc tại chỗ và làm việc từ xa, yêu cầu các khu vực “hot‑desk” linh hoạt.
2. Activity‑Based Working (ABW): Tạo nhiều loại không gian (focus, collaborate, relax) để nhân viên tự chọn phù hợp với công việc.
3. Sustainability: Sử dụng vật liệu tái chế, hệ thống năng lượng mặt trời, quản lý chất thải.
4. Smart Office: Tích hợp IoT – cảm biến ánh sáng, nhiệt độ, âm thanh tự động điều chỉnh.
5. Wellness‑Focused Design: Khu vực tập yoga, phòng tắm hơi, điểm uống nước lọc.

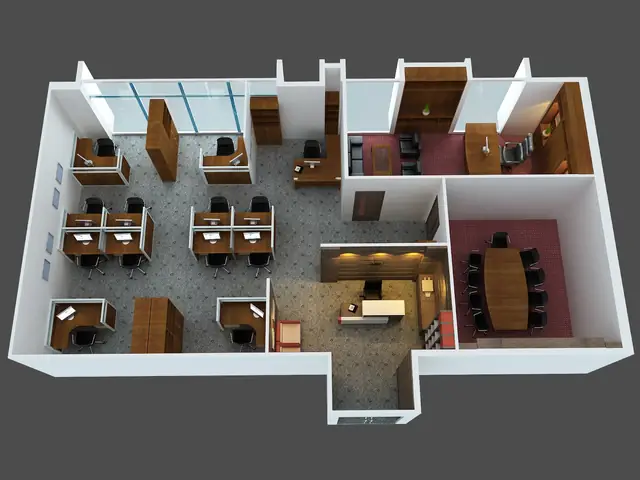

9. Một số mẫu layout văn phòng tiêu biểu

9.1 Layout văn phòng kiểu “Open Plan”

• Đặc điểm: Không có tường ngăn, không gian mở, bàn làm việc dạng “bench”.
• Ưu điểm: Thúc đẩy giao tiếp, tiết kiệm diện tích.
• Nhược điểm: Tiếng ồn cao, khó tạo không gian riêng tư.

9.2 Layout văn phòng “Pod”

• Đặc điểm: Mỗi “pod” gồm 4–6 bàn, vách ngăn thấp, có khu vực lưu trữ chung.
• Ưu điểm: Cân bằng giữa cộng tác và riêng tư.
• Nhược điểm: Yêu cầu nhiều vách ngăn, chi phí cao hơn.

9.3 Layout văn phòng “Hybrid”

• Đặc điểm: Kết hợp khu vực cố định (đối với nhân viên thường xuyên tới) và khu vực hot‑desk cho nhân viên làm việc linh hoạt.
• Ưu điểm: Tối ưu diện tích, phù hợp với xu hướng làm việc từ xa.
• Nhược điểm: Cần quản lý chỗ ngồi thông minh (phần mềm đặt chỗ).

10. Kết luận

Việc vẽ layout văn phòng không chỉ là công việc của kiến trúc sư hay nhà thiết kế nội thất mà còn là quá trình hợp tác chặt chẽ giữa các bộ phận quản lý, nhân viên và nhà cung cấp. Khi nắm vững các nguyên tắc cơ bản – từ zoning, flow, ergonomics tới biophilic design – và áp dụng đúng công cụ phần mềm, doanh nghiệp có thể tạo ra một không gian làm việc không chỉ đẹp mắt mà còn thực sự nâng cao hiệu suất, sức khỏe và tinh thần của người lao động.

Hãy bắt đầu từ việc khảo sát chi tiết, xác định mục tiêu rõ ràng, sau đó tiến hành vẽ layout bằng các phần mềm chuyên nghiệp, luôn nhớ kiểm tra các chỉ số KPI về ánh sáng, âm thanh, và ergonomics. Khi đã hoàn thiện, đừng quên thực hiện kiểm tra, nhận phản hồi và duy trì bảo trì định kỳ để không gian luôn ở trạng thái tốt nhất.

Với những kiến thức và hướng dẫn chi tiết trong bài viết này, bạn hoàn toàn có thể tự tin thực hiện dự án thiết kế layout văn phòng của mình, biến ý tưởng thành hiện thực và tạo ra môi trường làm việc lý tưởng cho toàn bộ đội ngũ. Chúc bạn thành công!
