Cách Vẽ Ổ Cắm Điện Chuẩn Và Đúng Kỹ Thuật: Hướng Dẫn Từng Bước Cho Người Mới Bắt Đầu

Giới thiệu chung

Việc vẽ sơ đồ Ổ cắm điện là một kỹ năng cơ bản nhưng vô cùng quan trọng trong lĩnh vực điện tử và điện công nghiệp. Đối với những người mới bắt đầu, việc nắm vững các quy tắc, chuẩn mực và kỹ thuật vẽ đúng không chỉ giúp truyền đạt thông tin một cách rõ ràng, mà còn giảm thiểu rủi ro trong quá trình lắp đặt, bảo trì và sửa chữa. Bài viết này sẽ hướng dẫn chi tiết cách vẽ ổ cắm điện từ chuẩn ký hiệu, lựa chọn công cụ, quy trình vẽ cho tới một số lưu ý quan trọng khi thực hiện.

1. Chuẩn ký hiệu trong bản vẽ điện

1.1. Các ký hiệu chuẩn quốc tế (IEC) và Việt Nam (TCVN)

• IEC 60617: là tiêu chuẩn quốc tế về ký hiệu đồ họa trong điện. Các ký hiệu như ổ cắm 2 chấu, 3 chấu, ổ cắm công suất lớn đều có định dạng chuẩn.
• TCVN 7332: tiêu chuẩn Việt Nam tương thích với IEC, được sử dụng rộng rãi trong các bản vẽ kỹ thuật tại Việt Nam.

1.2. Các ký hiệu cơ bản

Có thể bạn quan tâm: Cách Vẽ Ống Trong Cad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Ký hiệu	Ý nghĩa	Ghi chú
☐—⟂	Ổ cắm 2 chấu (pha – N)	Dùng cho thiết bị không nối đất
☐—⟂—⟂	Ổ cắm 3 chấu (pha – N – Đ)	Phổ biến trong gia đình
☐—⟂—⟂ (vòng tròn)	Ổ cắm công suất lớn (250V, 16A)	Thường dùng cho máy giặt, máy lạnh
☐—⟂—⟂ (đánh dấu “G”)	Ổ cắm có nối đất riêng biệt	Đảm bảo an toàn khi sử dụng thiết bị công nghiệp

2. Công cụ và phần mềm hỗ trợ

2.1. Công cụ truyền thống

• Bút kỹ thuật (drafting pen): Độ dày 0.3mm – 0.5mm để vẽ đường nét rõ ràng.
• Thước kẻ, thước góc, compa: Đảm bảo các góc và kích thước chuẩn.
• Giấy vẽ kỹ thuật: Kích thước A4 hoặc A3, bìa trắng không có vân.

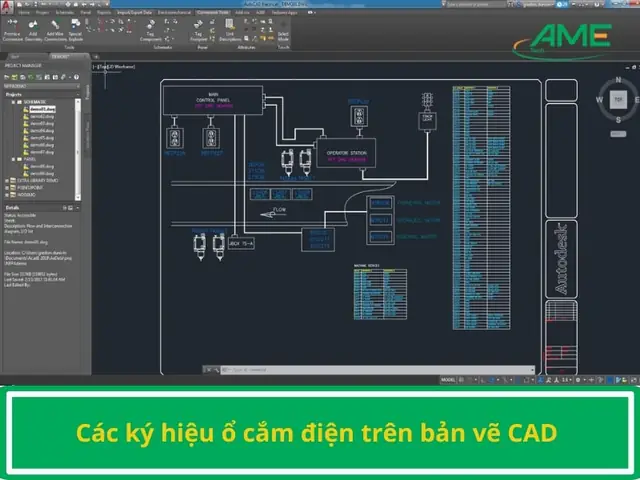

2.2. Phần mềm CAD

• AutoCAD: Phổ biến nhất, hỗ trợ thư viện ký hiệu IEC/TĐVN.
• SolidWorks Electrical: Dành cho thiết kế hệ thống điện phức tạp.
• EPLAN Electric P8: Chuẩn công nghiệp, tích hợp quản lý dự án.
• LibreCAD: Phần mềm mã nguồn mở, phù hợp cho người mới học.

2.3. Thư viện ký hiệu

• DWG Blocks: Tải các khối (block) ổ cắm chuẩn từ các diễn đàn kỹ thuật.
• Symbol Library trong AutoCAD: Cài đặt thêm các file .dxf chứa ký hiệu IEC.

3. Quy trình vẽ ổ cắm điện chi tiết

Có thể bạn quan tâm: Cách Vẽ Ống Nước Trong Solidworks: Hướng Dẫn Chi Tiết Từ A Đến Z

Bước 1: Xác định yêu cầu và vị trí lắp đặt

1. Xác định công suất và loại ổ cắm: 2 chấu, 3 chấu, công suất lớn, có hay không có nối đất.
2. Xác định vị trí trên bản vẽ tổng thể: Đánh dấu vị trí trên bản vẽ mặt bằng hoặc bản vẽ hệ thống điện.
3. Kiểm tra tiêu chuẩn chiều cao và khoảng cách:
4. Chiều cao lắp đặt thường từ 30cm – 120cm (tùy môi trường).
5. Khoảng cách tối thiểu giữa các ổ cắm là 30cm để tránh quá tải.

Bước 2: Vẽ khung cơ bản

1. Vẽ hình chữ nhật: Kích thước chuẩn cho ổ cắm 2 chấu thường 30mm x 20mm; 3 chấu 35mm x 25mm.
2. Thêm các vòng tròn hoặc hình elip: Đánh dấu chấu nối đất (đường kính khoảng 5mm).

Bước 3: Vẽ các chân nối

1. Vẽ các đường thẳng ngắn (đánh dấu chân cắm):
2. Đối với ổ 2 chấu: 2 đường thẳng cách nhau 15mm.
3. Đối với ổ 3 chấu: 3 đường, trong đó một đường (đất) thường nằm ở giữa hoặc phía trên.
4. Ghi chú các ký hiệu:
5. “L” cho pha (Line), “N” cho trung tính (Neutral), “E” hoặc “G” cho đất (Earth/Ground).

Bước 4: Thêm các thông tin phụ trợ

Có thể bạn quan tâm: Cách Vẽ Ống Hút Tre: Hướng Dẫn Chi Tiết Từ A Đến Z

• Tên ổ cắm: Ví dụ “OS-3CH-16A”.
• Mã thiết bị: Nếu có, ví dụ “SW-001”.
• Màu dây: Ghi màu dây (Màu Đỏ – L, Màu Xanh – N, Màu Vàng/Xanh lá – Đ).

Bước 5: Kiểm tra và hoàn thiện

1. Kiểm tra độ chính xác: Đảm bảo các khoảng cách, độ dài đường nét đúng chuẩn.
2. Kiểm tra nhãn và ghi chú: Đảm bảo thông tin không bị trùng lặp, dễ hiểu.
3. Lưu bản vẽ: Định dạng .dwg, .dxf hoặc PDF để chia sẻ.

4. Lưu ý an toàn và quy chuẩn khi vẽ

1. Tuân thủ TCVN 7332: Mọi ký hiệu phải đúng chuẩn, tránh tự ý thay đổi hình dạng.
2. Đánh dấu “Công suất”: Khi vẽ ổ cắm công suất lớn, luôn ghi rõ “250V/16A” hoặc “400V/20A”.
3. Sử dụng màu sắc chuẩn:
4. Đỏ – Pha (L)
5. Xanh – Trung tính (N)
6. Vàng/Xanh lá – Đất (E)
7. Đánh số thứ tự: Mỗi ổ cắm trong một mạch cần có số thứ tự duy nhất (OS01, OS02…).
8. Kiểm tra tương thích: Đảm bảo ký hiệu vẽ tương thích với các bản vẽ khác như bản vẽ dây điện, bảng mạch điều khiển.

5. Ví dụ thực tế: Vẽ ổ cắm 3 chấu công suất 16A

5.1. Bước chuẩn bị

• Phần mềm: AutoCAD 2026.
• Thư viện: Import block “Socket_3Pole_16A.dwg”.

5.2. Thực hiện

Có thể bạn quan tâm: Cách Vẽ Ống Gió Xéo: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Mở file bản vẽ mặt bằng: Chọn layer “Electrical_Symbols”.
2. Chèn block: Vào vị trí (X=1250mm, Y=750mm).
3. Điều chỉnh kích thước: Dùng lệnh SCALE = 1.0 (không thay đổi).
4. Thêm ghi chú: Sử dụng lệnh TEXT, nhập “OS-3CH-16A – L=Red, N=Blue, E=Yellow”.
5. Kiểm tra: Dùng lệnh DIST để đo khoảng cách giữa các ổ cắm, đảm bảo >30cm.

5.3. Kết quả

• Bản vẽ hiển thị: Hình chữ nhật 35x25mm, ba chân nối (2 chấu ngang, 1 chấu đứng cho đất), ghi chú đầy đủ.
• File lưu: “LivingRoom_Electrical.dwg”.

6. Thực hành: Vẽ ổ cắm trên giấy

6.1. Dụng cụ

• Giấy A4, bút 0.5mm, thước kẻ, compa.

6.2. Các bước

1. Đánh dấu vị trí trung tâm: Dùng compa vẽ vòng tròn bán kính 15mm.
2. Vẽ hình chữ nhật: Kéo 2 đường thẳng song song, cách nhau 20mm, dài 35mm.
3. Vẽ các chân: 3 đường thẳng ngắn, cách nhau 12mm, chiều dài 5mm.
4. Ghi chú: Viết “OS-3CH-16A” ở phía dưới, màu dây bằng bút màu.

7. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
Ký hiệu không đúng chuẩn	Sử dụng hình dạng tự chế	Tải block chuẩn từ thư viện IEC
Khoảng cách giữa các ổ cắm quá gần	Không đo đạc kỹ	Dùng lệnh DIST trong CAD để kiểm tra
Ghi chú thiếu màu dây	Quên thông tin	Tạo mẫu ghi chú chuẩn, luôn đi kèm màu
Đánh số trùng lặp	Quản lý không chặt chẽ	Sử dụng bảng danh sách (Excel) để theo dõi số thứ tự
Độ dày đường nét không đồng nhất	Thay đổi công cụ vẽ giữa các phần	Đặt lineweight cố định trong CAD (0.25mm)

8. Tổng kết

Việc vẽ ổ cắm điện không chỉ là một bước trong quá trình thiết kế hệ thống điện mà còn là yếu tố quyết định đến an toàn và hiệu quả khi thi công. Bằng cách nắm vững chuẩn ký hiệu IEC/TĐVN, sử dụng công cụ phù hợp (bút kỹ thuật hoặc phần mềm CAD) và tuân thủ quy trình vẽ chi tiết, bạn sẽ tạo ra những bản vẽ sạch sẽ, chính xác và dễ dàng truyền đạt cho các bộ phận khác như thi công, kiểm tra và bảo trì.

Hy vọng qua bài viết này, người mới bắt đầu sẽ có một hướng dẫn toàn diện, từ việc chuẩn bị công cụ, lựa chọn ký hiệu, thực hiện từng bước vẽ cho tới việc kiểm tra và khắc phục lỗi. Khi đã thành thạo, bạn sẽ tự tin hơn trong việc thiết kế các hệ thống điện phức tạp hơn, đồng thời góp phần nâng cao tiêu chuẩn an toàn điện trong mọi công trình.
