Cách Vẽ Sơ Đồ Nhà Ở: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về sơ đồ nhà ở

Sơ đồ nhà ở (floor plan) là bản vẽ 2D thể hiện bố trí các phòng, cửa, tường, cửa sổ, và các yếu tố kiến trúc khác trong một ngôi nhà. Đối với những người muốn tự thiết kế, cải tạo hoặc mua bán bất động sản, việc nắm vững cách vẽ sơ đồ nhà ở là vô cùng quan trọng. Bản vẽ không chỉ giúp hình dung không gian sống mà còn là công cụ giao tiếp giữa khách hàng, kiến trúc sư, kỹ sư và nhà thầu.

1.1. Tại sao cần vẽ sơ đồ nhà ở?

• Tiết kiệm chi phí: Tránh những sai sót tốn kém trong quá trình thi công.
• Tối ưu không gian: Phân bố hợp lý các phòng, khu vực sinh hoạt, lưu trữ.
• Giúp quyết định: Dễ dàng thay đổi bố cục, lựa chọn vật liệu, nội thất.
• Giá trị bất động sản: Một bản vẽ chuyên nghiệp làm tăng uy tín và giá trị của ngôi nhà.

1.2. Các loại sơ đồ thường gặp

Loại sơ đồ	Mô tả	Ứng dụng
Sơ đồ mặt bằng (Floor plan)	Bản vẽ 2D hiển thị bố trí các phòng, tường, cửa, cửa sổ.	Thiết kế nội thất, xây dựng, bán hàng.
Sơ đồ mặt cắt (Section)	Cắt ngang hoặc dọc qua một phần của ngôi nhà, thể hiện chiều cao, độ dày tường.	Kiểm tra cấu trúc, hệ thống điện nước.
Sơ đồ mặt đứng (Elevation)	Hiển thị mặt ngoài của tường, mái, cửa, cửa sổ.	Thiết kế ngoại thất, lựa chọn vật liệu.
Sơ đồ hệ thống (MEP)	Mô tả hệ thống điện, nước, điều hòa.	Lập kế hoạch lắp đặt và bảo trì.

2. Chuẩn bị trước khi vẽ

2.1. Thu thập thông tin cơ bản

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Ngữ Cảnh: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

1. Diện tích đất: Kích thước, hình dạng, hướng đất (bắc, nam, đông, tây).
2. Quy định pháp lý: Quy hoạch đô thị, chiều cao tối đa, tỷ lệ xây dựng (FAR), khoảng cách tối thiểu tới lề đường.
3. Nhu cầu sử dụng: Số lượng phòng ngủ, phòng tắm, không gian sinh hoạt, phòng làm việc, nhà kho, garage…
4. Phong cách kiến trúc: Hiện đại, cổ điển, tân cổ điển, tối giản, xanh (green architecture).

2.2. Công cụ và phần mềm hỗ trợ

Công cụ	Mô tả	Ưu điểm
Bút vẽ, thước kẻ, compa	Dùng cho bản vẽ tay truyền thống.	Đơn giản, không cần máy tính.
AutoCAD	Phần mềm CAD chuyên nghiệp.	Độ chính xác cao, tính năng mạnh mẽ.
SketchUp	Mô hình 3D dễ học.	Thân thiện, hỗ trợ render nhanh.
Revit	BIM (Building Information Modeling).	Quản lý toàn bộ dự án, liên kết các hệ thống.
Floorplanner, Planner 5D	Công cụ online, drag‑and‑drop.	Dễ dùng cho người mới, không cần cài đặt.

2.3. Quy tắc vẽ sơ đồ cơ bản

• Tỷ lệ: Thông thường 1:100 (1 cm trên bản vẽ = 1 m thực tế) hoặc 1:50 cho chi tiết hơn.
• Đường nét: Đường dày cho tường chịu lực, đường mỏng cho tường ngăn, đường nét đứt cho cắt ngang.
• Ký hiệu: Sử dụng ký hiệu chuẩn (cửa ra vào, cửa sổ, vật liệu, thiết bị điện, nước). Tham khảo chuẩn ISO 13567 hoặc VNTA 2026.
• Ghi chú: Ghi rõ tên phòng, kích thước, hướng (đông, tây…) và các yêu cầu đặc biệt.

3. Các bước vẽ sơ đồ nhà ở chi tiết

3.1. Bước 1: Xác định hình dạng và kích thước tổng thể

1. Vẽ khung đất: Dùng thước kẻ, vẽ hình chữ nhật hoặc đa giác theo kích thước thực tế (ví dụ: 20m x 30m).
2. Đánh dấu hướng: Vẽ mũi tên chỉ hướng bắc (North Arrow) ở góc bản vẽ.
3. Xác định lề đường: Đánh dấu khoảng cách tối thiểu từ lề đường (thường 5–7m) tới rìa nhà.

3.2. Bước 2: Phân chia không gian chức năng

• Xác định khu vực sinh hoạt chính: Phòng khách, bếp, phòng ăn.
• Khu vực riêng tư: Phòng ngủ, phòng tắm, phòng làm việc.
• Khu vực phụ trợ: Nhà vệ sinh chung, kho, gara, sân vườn.
• Lưu ý: Đặt phòng ngủ ở phía yên tĩnh, tránh hướng gió mạnh; bếp và phòng tắm nên gần nhau để chia sẻ hệ thống thoát nước.

3.3. Bước 3: Vẽ tường và cột chịu lực

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Mạng Pert: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Xác định vị trí tường chịu lực: Thường đặt dọc theo chiều dài hoặc chiều rộng, hoặc theo hình chữ H.
2. Vẽ tường dày: Thông thường 20–30 cm cho tường chịu lực, 10–15 cm cho tường ngăn.
3. Đánh dấu cột: Hình vuông hoặc hình chữ nhật, kích thước tùy theo tải trọng (thường 30×30 cm).

3.4. Bước 4: Đánh dấu cửa, cửa sổ

• Cửa ra vào chính: Đặt ở vị trí thuận tiện, thường hướng Đông hoặc Nam.
• Cửa sổ: Đặt hợp lý để tối ưu ánh sáng tự nhiên và thông gió. Kích thước thông thường 1,2m x 1,5m cho phòng khách, 0,9m x 1,2m cho phòng ngủ.
• Cửa phụ: Cửa phụ trợ vào bếp, nhà kho, garage.

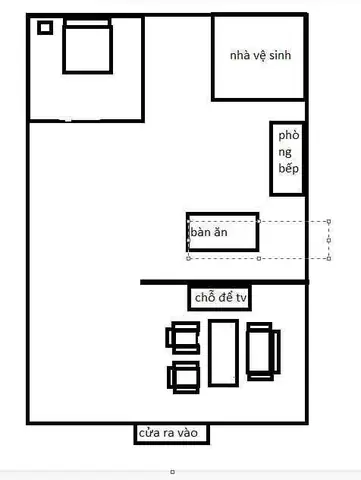

3.5. Bước 5: Vẽ các khu vực nội thất cơ bản

• Bếp: Đánh dấu vị trí bếp (khu vực nấu ăn), bồn rửa, tủ lạnh, tủ bếp.
• Phòng tắm: Vị trí bồn tắm, vòi sen, bồn cầu, lavabo.
• Phòng ngủ: Vị trí giường, tủ quần áo, bàn làm việc.
• Phòng khách: Vị trí sofa, bàn trà, kệ tivi.

Mẹo: Khi vẽ nội thất, dùng ký hiệu đơn giản (hình chữ nhật cho giường, tròn cho bồn tắm) để không làm rối bản vẽ.

3.6. Bước 6: Thêm các hệ thống kỹ thuật

• Đường ống nước lạnh và nóng: Đánh dấu bằng nét đứt xanh.

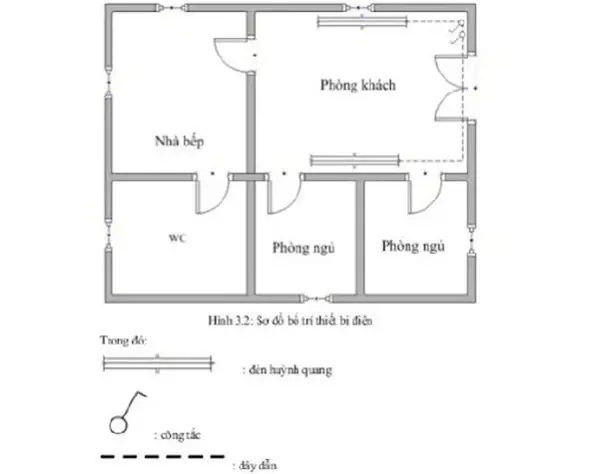

• Đường dây điện: Đánh dấu bằng nét đứt đỏ, kèm ký hiệu ổ cắm, công tắc.
• Hệ thống HVAC (điều hòa, thông gió): Đánh dấu vị trí máy lạnh, ống gió.

3.7. Bước 7: Kiểm tra và hoàn thiện

1. Kiểm tra tỷ lệ: Đảm bảo mọi kích thước đúng tỷ lệ đã chọn.
2. Kiểm tra tính hợp lý: Đường đi lại, khoảng cách giữa các phòng, vị trí cửa sổ.
3. Thêm chú giải: Ghi chú các ký hiệu, vật liệu, màu sơn, độ cao trần.
4. Lưu bản vẽ: Nếu dùng phần mềm, lưu ở định dạng DWG, PDF hoặc PNG để chia sẻ.

4. Các lưu ý quan trọng khi vẽ sơ đồ nhà ở

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Mạng Aon: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

4.1. Tối ưu ánh sáng và thông gió

• Ánh sáng tự nhiên: Đặt cửa sổ lớn ở hướng Nam (ở Bắc bán cầu) hoặc Đông (đối với các vùng nhiệt đới) để tận dụng ánh sáng ban ngày.
• Thông gió ngang: Đảm bảo có ít nhất 2 cửa sổ đối diện nhau để không khí lưu thông.

4.2. Tính tiện nghi cho người dùng

• Độ rộng hành lang: Ít nhất 90 cm cho gia đình 4 người, 120 cm cho gia đình lớn hơn.
• Chiều cao trần: Thông thường 2,4–2,6 m, nhưng có thể tăng lên 3 m cho phòng khách để tạo cảm giác rộng rãi.
• Vị trí nhà vệ sinh: Tránh đặt ngay cạnh phòng ngủ để giảm tiếng ồn và mùi hôi.

4.3. Tuân thủ quy chuẩn xây dựng địa phương

• Quy định về chiều cao: Không vượt quá giới hạn quy hoạch (thường 10–12 m cho nhà phố, 30–40 m cho căn hộ cao tầng).
• Khoảng cách lề đất: Đảm bảo tuân thủ quy định lề đường, lề sông, lề công viên.
• Kết cấu chịu lực: Khi không chắc chắn, nên tham khảo ý kiến kỹ sư kết cấu để xác định vị trí cột và dầm.

4.4. Phong cách thiết kế và màu sắc

• Phong cách hiện đại: Đường nét thẳng, màu trắng, xám, gỗ tự nhiên, không gian mở.
• Phong cách cổ điển: Đường cong, chi tiết trang trí, màu xanh nhạt, gỗ sẫm.
• Kiến trúc xanh: Sử dụng vật liệu tái chế, hệ thống thu hồi nước mưa, mái xanh.

5. Ví dụ thực tế: Vẽ sơ đồ nhà phố 2 tầng 120m²

Có thể bạn quan tâm: Cách Vẽ Sơ Đồ Lớp Học: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Thông tin dự án

• Diện tích đất: 8m x 15m = 120m².
• Hướng nhà: Đông‑Nam.
• Số tầng: 2.
• Yêu cầu: 3 phòng ngủ, 2 phòng tắm, phòng khách rộng, bếp mở, gara xe 2 chỗ, sân thượng.

5.2. Bước thực hiện

5.2.1. Đánh dấu khung đất và hướng

• Vẽ hình chữ nhật 8cm x 15cm (tỷ lệ 1:100).
• Đánh dấu mũi tên Bắc ở góc trái trên.

5.2.2. Phân chia không gian tầng trệt

Khu vực	Kích thước (m)	Ghi chú
Gara	3,0 x 5,5	Hai chỗ xe, cửa ra vào phía Đông.
Phòng khách	4,0 x 5,0	Cửa sổ lớn hướng Đông, cửa ra sân thượng.
Bếp + phòng ăn	3,5 x 4,5	Thiết kế mở, đảo bếp.
Phòng tắm chung	2,0 x 1,5	Gần bếp và gara để chia sẻ ống nước.
Hành lang	1,0 x 8,0	Kết nối các phòng.

5.2.3. Vẽ tường chịu lực

• Tường dọc theo chiều dài 15m (hai bên) và dọc theo chiều rộng 8m (hai bên) là tường chịu lực.
• Cột tại các góc và giữa mỗi 4m để chịu tải cho tầng lầu.

5.2.4. Đánh dấu cửa, cửa sổ

• Cửa chính: 1,2m x 2,2m ở trung tâm mặt Đông.
• Cửa sổ phòng khách: 2,0m x 1,5m (hai cửa).
• Cửa sổ bếp: 1,0m x 1,2m.
• Cửa sổ phòng ngủ tầng lầu: 1,2m x 1,5m (ba cửa).

5.2.5. Vẽ nội thất cơ bản

• Sofa 2 chỗ, bàn trà, kệ tivi trong phòng khách.
• Đảo bếp 1,2m x 0,8m, bếp gas, bồn rửa.
• Giường chính 2m x 1,8m, giường phụ 1,5m x 2m.

5.2.6. Hệ thống kỹ thuật

• Đường ống nước lạnh và nóng chạy dọc hành lang, chia ra các phòng.
• Dây điện chính chạy từ bảng điện ở gara, phân nhánh tới mỗi phòng.
• Đặt máy lạnh trung tâm ở phòng khách, ống gió chạy qua trần.

5.2.7. Kiểm tra lại

• Đảm bảo hành lang rộng ≥ 1m.
• Khoảng cách giữa cửa sổ và tường không chịu lực ≥ 0,5m để tránh rò rỉ.
• Tổng diện tích các phòng không vượt quá 120m².

5.3. Kết quả bản vẽ

• Tầng trệt: 70m² (gara 20m², phòng khách 20m², bếp/ăn 15m², phòng tắm 3m², hành lang 12m²).
• Tầng lầu: 50m² (3 phòng ngủ, 2 phòng tắm, hành lang).
• Sân thượng: 20m², có khu vực BBQ và vườn xanh.

6. Các bước tiếp theo sau khi hoàn thành sơ đồ

6.1. Đánh giá và nhận phản hồi

• Nhận xét từ người dùng: Hỏi gia đình hoặc khách hàng về tính tiện nghi, lưu thông.
• Kiểm tra với chuyên gia: Kiến trúc sư, kỹ sư kết cấu, kỹ sư MEP (Mechanical, Electrical, Plumbing).

6.2. Chỉnh sửa và tối ưu

• Thay đổi vị trí cửa sổ nếu ánh sáng không đủ.
• Điều chỉnh kích thước phòng ngủ nếu cần thêm không gian lưu trữ.

6.3. Chuyển sang bản vẽ chi tiết (Construction Drawings)

• Bản vẽ nền móng: Độ sâu, cốt bê tông, cột.
• Bản vẽ kết cấu: Dầm, cột, sàn.
• Bản vẽ hệ thống: Điện, nước, HVAC.
• Bản vẽ hoàn thiện: Vật liệu tường, sàn, trần, màu sơn.

6.4. Xin phép xây dựng

• Nộp bản vẽ (có chữ ký của kiến trúc sư, kỹ sư) cho UBND thành phố hoặc cơ quan quản lý xây dựng.
• Đợi phê duyệt, sau đó mới tiến hành thi công.

7. Kết luận

Việc vẽ sơ đồ nhà ở không chỉ là một công việc kỹ thuật mà còn là nghệ thuật cân bằng giữa nhu cầu sống, thẩm mỹ và quy chuẩn pháp lý. Bằng cách tuân thủ quy trình từ thu thập thông tin, lựa chọn công cụ, vẽ bản thô, thêm chi tiết nội thất và hệ thống kỹ thuật, đến kiểm tra, chỉnh sửa và hoàn thiện, bạn sẽ có được một bản vẽ chuẩn xác, đáp ứng mọi yêu cầu của dự án.

Hãy nhớ rằng:

1. Chuẩn bị kỹ lưỡng là nền tảng cho mọi bản vẽ thành công.
2. Sử dụng công cụ thích hợp giúp giảm thiểu sai sót và tăng tốc độ làm việc.
3. Tuân thủ quy chuẩn để tránh rắc rối pháp lý và bảo đảm an toàn công trình.
4. Lắng nghe phản hồi từ người dùng và chuyên gia để hoàn thiện bản vẽ.
5. Biến bản vẽ thành tài liệu xây dựng chi tiết để dự án diễn ra suôn sẻ.

Với kiến thức và hướng dẫn chi tiết trên, bạn hoàn toàn có thể tự tin bắt tay vào việc thiết kế và vẽ sơ đồ nhà ở cho riêng mình hoặc cho khách hàng. Chúc bạn thành công và tạo ra những không gian sống thật đẹp, tiện nghi và an toàn!
