Cách Xem Bản Vẽ Nhà: Hướng Dẫn Chi Tiết Từ A Đến Z

1. Giới thiệu chung về bản vẽ nhà

Bản vẽ nhà (còn gọi là bản thiết kế kiến trúc, bản vẽ kiến trúc, bản vẽ công trình) là tài liệu quan trọng nhất trong quá trình xây dựng, từ giai đoạn lên ý tưởng, thiết kế đến thi công và hoàn thiện. Đối với người mua nhà, chủ đầu tư, kiến trúc sư, kỹ sư, hoặc thậm chí là những người chưa có kiến thức chuyên môn, việc cách xem bản vẽ nhà đúng cách sẽ giúp:

• Hiểu rõ không gian sống, bố trí các phòng chức năng.
• Kiểm tra tính khả thi, độ hợp lý của thiết kế.
• Phát hiện sớm các lỗi hoặc sai sót có thể gây tốn kém trong quá trình thi công.
• Đàm phán, thương lượng với nhà thầu, kiến trúc sư một cách có cơ sở.

Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, từng bước một, từ việc chuẩn bị tài liệu, nhận dạng các ký hiệu, đọc các loại bản vẽ (kế hoạch, mặt cắt, mặt bằng, chi tiết…) cho tới cách phân tích và đưa ra nhận xét. Hãy cùng khám phá!

2. Các loại bản vẽ nhà cơ bản bạn cần biết

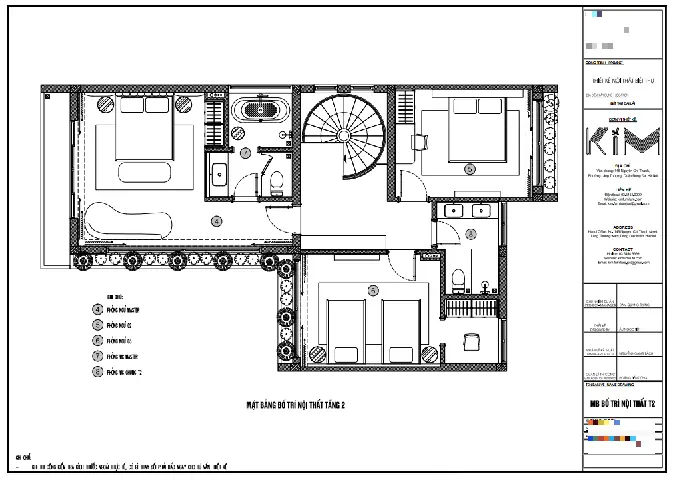

2.1. Bản vẽ mặt bằng (Floor Plan)

• Định nghĩa: Mặt bằng là hình chiếu ngang của công trình, thể hiện vị trí các phòng, tường, cửa, cửa sổ, và các yếu tố kiến trúc khác khi nhìn từ trên xuống.
• Mục đích: Cho thấy cách bố trí không gian, kích thước phòng, vị trí các thiết bị cố định (bồn rửa, bếp, tủ lạnh…) và lộ trình di chuyển.
• Các ký hiệu thường gặp:
• Đường thẳng liên tục: tường chịu lực.
• Đường nét đứt: tường ngăn không chịu lực, vách ngăn.
• Hình chữ nhật: cửa ra vào, cửa sổ.
• Mũi tên: hướng mở cửa, hướng di chuyển.
• Số phòng: thường được ghi kèm ký hiệu “P” (phòng), “B” (bếp), “WC” (phòng vệ sinh)…

2.2. Bản vẽ mặt cắt (Section)

• Định nghĩa: Mặt cắt là hình chiếu đứng, thể hiện cấu trúc trong chiều dọc của công trình, giúp nhìn thấy độ cao, tầng, mái, nền, và các chi tiết cấu trúc bên trong.
• Mục đích: Xác định độ cao trần, độ dày tường, vị trí dầm, cột, các lớp vật liệu (đá, bê tông, gạch…).
• Ký hiệu: Đường chấm dứt (—) biểu thị vị trí cắt; mũi tên chỉ hướng cắt; các ký hiệu vật liệu (B – bê tông, G – gạch, S – sàn bê tông…) thường được ghi kèm.

2.3. Bản vẽ chi tiết (Detail Drawing)

• Định nghĩa: Là bản vẽ phóng to một phần cụ thể của công trình để mô tả chi tiết cách lắp đặt, kết cấu, mối nối, phụ kiện… Ví dụ: chi tiết cửa ra vào, chi tiết tường chịu tải, chi tiết cầu thang.
• Mục đích: Đảm bảo thi công chính xác, giảm thiểu sai sót. Các bản vẽ chi tiết thường kèm theo thông số kỹ thuật, vật liệu, và hướng dẫn thi công.

2.4. Bản vẽ hệ thống (MEP – Mechanical, Electrical, Plumbing)

• Định nghĩa: Bao gồm các bản vẽ hệ thống điện, cấp nước, thông gió, điều hòa, và các hệ thống cơ điện khác.
• Mục đích: Đảm bảo các hệ thống này được bố trí hợp lý, không va chạm với cấu trúc chịu lực, và đáp ứng tiêu chuẩn an toàn.
• Ký hiệu: Đường điện (đường dày, màu xanh), ống nước (đường nét xanh dương), ống thoát nước (đường nét xanh lá), máy lạnh (biểu tượng máy lạnh…).

2.5. Bản vẽ phối cảnh (3D Rendering)

Có thể bạn quan tâm: Cách Xem Bản Vẽ Autocad: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Định nghĩa: Hình ảnh 3D mô phỏng công trình sau khi hoàn thiện, giúp khách hàng hình dung không gian thực tế.
• Mục đích: Thuyết phục, quảng bá, và kiểm tra tính thẩm mỹ, ánh sáng, màu sắc.

3. Chuẩn bị trước khi xem bản vẽ

3.1. Xác định mục tiêu

• Bạn là người mua nhà? Hãy tập trung vào diện tích sử dụng, hướng nhà, vị trí cửa ra vào, và các tiện ích.
• Bạn là chủ đầu tư? Cần quan tâm tới chi phí, vật liệu, khả năng thi công và thời gian hoàn thành.
• Bạn là kiến trúc sư/kỹ sư? Cần kiểm tra tính hợp lý của cấu trúc, độ chịu lực, và tuân thủ quy chuẩn xây dựng.

3.2. Thu thập tài liệu kèm

• Bản vẽ quy hoạch (master plan): Nếu là dự án khu dân cư, cần xem bố trí vị trí trong khu, hướng nhà, khoảng cách tới đường, công viên, trường học…
• Bản vẽ quy chuẩn địa phương: Mỗi tỉnh, thành phố có quy định về chiều cao, khoảng cách lề đường, tỷ lệ xây dựng… Nắm rõ để tránh vi phạm.
• Bản vẽ công trình phụ trợ: Hệ thống thoát nước, điện, gas, mạng lưới cáp… cần có bản vẽ riêng để kiểm tra.

3.3. Công cụ hỗ trợ

• Bảng tính (Excel/Google Sheets): Ghi lại các kích thước, diện tích, chi phí dự kiến.
• Thước kẻ, thước đo tỷ lệ (scale ruler): Đọc kích thước trên bản vẽ bằng cách tính tỷ lệ (ví dụ: 1:100 nghĩa là 1 cm trên bản vẽ = 1 m thực tế).
• Phần mềm xem bản vẽ (AutoCAD, DWG Viewer, SketchUp): Đối với bản vẽ kỹ thuật số, phần mềm cho phép phóng to, đo đạc, ẩn/hiện lớp (layer) rất hữu ích.

4. Bước 1: Đọc và hiểu tỷ lệ bản vẽ

4.1. Xác định tỷ lệ

• Tỷ lệ thường được ghi ở góc phải hoặc góc dưới của bản vẽ, ví dụ “Scale 1:50” (1 cm = 0.5 m), “Scale 1:100”.
• Đối với bản vẽ khuôn viên, tỷ lệ có thể là 1:500 hoặc 1:1000.

4.2. Sử dụng thước kẻ tỷ lệ

• Đặt thước lên bản vẽ, đo khoảng cách thực tế (ví dụ: chiều dài tường 5 cm trên bản vẽ), sau đó nhân với hệ số để có kích thước thực tế (5 cm × 100 = 500 cm = 5 m).

4.3. Kiểm tra độ chính xác

• Đảm bảo bản vẽ không bị phóng to/thu nhỏ ngoài tỷ lệ, vì điều này sẽ gây sai lệch trong tính toán.

5. Bước 2: Nhận dạng các ký hiệu và chú giải (Legend)

Có thể bạn quan tâm: Cách Vẽ Ổ Đũa Côn: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

5.1. Ký hiệu tường

Ký hiệu	Ý nghĩa
Đường liền dày	Tường chịu lực (cột, dầm)
Đường liền mỏng	Tường ngăn không chịu lực
Đường chấm	Tường nhẹ, vách ngăn tạm thời
Đường nét gạch chéo	Tường chịu tải một phần (ví dụ: tường dày 15 cm)

5.2. Ký hiệu cửa, cửa sổ

Ký hiệu	Ý nghĩa
Hình chữ nhật có đường kẻ dọc	Cửa ra vào
Hình chữ nhật có đường kẻ ngang	Cửa sổ
Mũi tên mở	Hướng mở cửa (trái, phải, lên, xuống)
Đánh số (01, 02…)	Số hiệu cửa, dùng để liên kết với bảng danh mục (schedule)

5.3. Ký hiệu vật liệu

• B – Bê tông
• G – Gạch
• S – Sàn bê tông
• C – Cầu thang bê tông
• M – Mái (tấm lợp, ngói…)

5.4. Ký hiệu hệ thống

Ký hiệu	Hệ thống
Đường xanh dày	Dây điện chính
Đường xanh mỏng	Ống nước cấp
Đường xanh chấm	Ống thoát nước
Hình vuông có chữ “A”	Máy lạnh (air‑condition)
Hình tròn có chữ “P”	Bồn cầu, lavabo…

5.5. Bảng danh mục (Schedule)

• Thường nằm ở góc dưới bản vẽ, liệt kê chi tiết các thành phần (cửa, cửa sổ, thiết bị, vật liệu) kèm theo số hiệu, kích thước, và mô tả.

6. Bước 3: Đọc bản vẽ mặt bằng chi tiết

6.1. Xác định các không gian chính

1. Phòng khách: Kiểm tra diện tích, vị trí cửa sổ (để tận dụng ánh sáng tự nhiên), khoảng cách tới phòng ăn.
2. Phòng ngủ: Đánh giá vị trí (cạnh yên tĩnh, không gần ồn), diện tích tối thiểu (tùy tiêu chuẩn, thường từ 12–15 m² cho phòng ngủ chính).
3. Phòng bếp: Kiểm tra bố trí “bếp tam giác” (bếp gas, bồn rửa, tủ lạnh) và khoảng cách tới phòng ăn.
4. Phòng vệ sinh: Xác định vị trí gọn gàng, không gây mùi lan ra các phòng chung.
5. Khu vực sinh hoạt chung (sân, ban công): Kiểm tra hướng nắng, độ che nắng, và cách bố trí nội thất.

6.2. Kiểm tra kích thước và tỷ lệ

• Chiều dài, chiều rộng: Dùng thước đo tỷ lệ để tính diện tích.
• Khoảng cách giữa các cửa: Đảm bảo ít nhất 80–100 cm cho luồng di chuyển thoải mái.
• Chiều cao trần: Thông thường 2.4–2.8 m cho nhà ở, nhưng có thể thay đổi tùy thiết kế.

6.3. Đánh giá luồng hoạt động (Circulation)

Có thể bạn quan tâm: Cách Vẽ Ốp Điện Thoại Độc Đáo: Hướng Dẫn Từng Bước Từ Cơ Bản Đến Nâng Cao

• Luồng vào/ra: Cửa chính nên mở ra không gian công cộng (đường phố, sân) và không bị cản trở.
• Luồng di chuyển nội bộ: Từ phòng khách tới phòng ngủ, bếp tới phòng ăn, cần có các hành lang hoặc không gian mở hợp lý.
• Luồng dịch vụ: Đường đi của nhân viên bảo trì, hệ thống cấp nước, điện nên được bố trí riêng, tránh cản trở không gian sinh hoạt.

6.4. Kiểm tra các yếu tố an toàn

• Cửa thoát hiểm: Đối với tầng hầm, tầng lầu, cần có cửa thoát hiểm và lối thoát khẩn cấp.
• Khoảng cách an toàn: Giữa các thiết bị điện (công tắc, ổ cắm) và nguồn nước cần ít nhất 30 cm để tránh rò rỉ điện.
• Vị trí cầu thang: Cầu thang nên đặt ở vị trí trung tâm hoặc gần lối ra chính, có độ nghiêng hợp lý (30–35 độ).

7. Bước 4: Đọc bản vẽ mặt cắt và chi tiết cấu trúc

7.1. Xác định độ cao và tầng

• Mặt cắt dọc (Longitudinal Section): Bắt đầu từ một điểm A‑B, thường đi qua các phần quan trọng như cửa chính, phòng khách, cầu thang.
• Mặt cắt ngang (Transverse Section): Cắt ngang qua các tầng, giúp xem độ dày sàn, lớp cách âm, và vị trí dầm, cột.

7.2. Kiểm tra dầm, cột, nền móng

• Dầm (Beam): Thường được ký hiệu bằng đường nét dày, có ký hiệu “B”. Kiểm tra độ dày (thông thường 30–40 cm cho nhà phố) và vị trí chịu tải.
• Cột (Column): Đánh số (C1, C2…) và ghi kích thước (chiều ngang x chiều dày). Cột chịu tải trọng lớn, nên đặt ở vị trí trung tâm hoặc góc nhà.
• Nền móng (Foundation): Được gắn trong bản vẽ móng (foundation plan). Thông thường là móng băng, móng cọc, hoặc móng băng trụ tùy địa hình.

7.3. Đọc các lớp vật liệu

• Lớp nền (Sub‑base): Được ký hiệu “S” hoặc “SB”, thường là bê tông cốt thép 15–20 cm.
• Lớp cốt (Concrete): Đánh dấu “C” + độ dày (ví dụ: C30/37 20cm).
• Lớp cách nhiệt (Insulation): Đánh dấu “I” hoặc “IS” (insulation sheet), thường dày 2–5 cm.
• Lớp hoàn thiện (Finishing): Gạch 12 cm, sàn gỗ, đá lát…

7.4. Kiểm tra chi tiết kết nối

• Mối nối dầm‑cột: Kiểm tra xem có dầm băng, dầm sàn, hoặc dầm trục. Đánh dấu “joint” và “reinforcement”.
• Mối nối tường‑sàn: Xem có lớp chống thấm (waterproofing) không, đặc biệt ở khu vực tường nền (tầng hầm).
• Mối nối hệ thống điện‑nước: Đánh dấu “E‑P joint”, tránh va chạm.

8. Bước 5: Đọc bản vẽ hệ thống MEP

8.1. Hệ thống điện

• Mạch điện chính (Main circuit): Được vẽ bằng đường dày màu đỏ hoặc xanh, có ký hiệu “L” (live), “N” (neutral), “PE” (earth).
• Ổ cắm, công tắc: Đánh số (SW1, OUT1…) và ghi công suất (kW) nếu có.
• Đèn chiếu sáng: Đánh dấu “LGT” hoặc biểu tượng đèn, kèm công suất (W).

8.2. Hệ thống cấp nước

Có thể bạn quan tâm: Cách Vẽ Ống Gió Mềm: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

• Ống cấp nước lạnh: Đánh dấu “CN” (cold water), màu xanh dương.
• Ống cấp nước nóng: Đánh dấu “CH” (hot water), màu đỏ.
• Vòi, bồn rửa, bồn tắm: Ký hiệu “FA” (faucet), “WB” (wash basin), “BT” (bathtub). Ghi kích thước và vị trí lắp đặt.

8.3. Hệ thống thoát nước

• Ống thoát nước thô: Đánh dấu “SW” (sewage), màu xanh lá.
• Ống thoát nước mưa: Đánh dấu “RD” (rain drainage), thường đặt ở mái và sân.
• Bể chứa, bồn lọc: Ký hiệu “TANK”, “FILTER”, vị trí và dung tích.

8.4. Hệ thống HVAC (Heating, Ventilation, Air‑Condition)

• Ống gió (duct): Đánh dấu “DUCT”, chiều rộng, chiều cao.
• Máy lạnh (AC): Vị trí trong phòng, chiều cao lắp đặt, công suất (BTU).
• Quạt thông gió: Ký hiệu “VNT”, vị trí lắp đặt trên trần hoặc tường.

8.5. Kiểm tra tính hợp lý

• Không va chạm: Đảm bảo đường ống, dây điện không cắt nhau ở cùng vị trí mà không có bảo vệ.
• Khoảng cách an toàn: Đối với ống gas, cần cách điện ít nhất 30 cm.
• Độ thoáng khí: Đảm bảo các lỗ thông gió được đặt ở vị trí cao, tránh nén khí trong nhà.

9. Bước 6: Phân tích và đưa ra nhận xét

9.1. Đánh giá tổng thể về không gian

Tiêu chí	Đánh giá (1‑5)	Nhận xét
Diện tích sử dụng	4	Diện tích phòng khách rộng rãi, nhưng phòng ngủ phụ hơi chật.
Luồng di chuyển	5	Các phòng được kết nối mượt mà, không có chướng ngại vật.
Hướng nhà	3	Hướng Bắc‑Nam, tối ưu ánh sáng ban ngày, nhưng cần che nắng phía Nam.
Tiện ích nội khu	4	Có ban công, sân thượng, nhưng thiếu không gian lưu trữ.

9.2. Đánh giá cấu trúc và vật liệu

• Tường chịu lực: Độ dày 25 cm, đáp ứng tiêu chuẩn chịu tải cho nhà 2 tầng.
• Nền móng: Móng băng trụ, chiều sâu 90 cm, phù hợp với địa chất khu vực (đất sét, độ chịu tải 150 kN/m²).
• Vật liệu hoàn thiện: Gạch 12 cm, sàn gỗ công nghiệp, đáp ứng tiêu chuẩn cách âm và cách nhiệt.

9.3. Đánh giá hệ thống MEP

Hệ thống	Tình trạng	Kiến nghị
Điện	Đủ công suất, vị trí ổ cắm hợp lý	Thêm ổ cắm phòng ngủ phụ để tránh kéo dài dây
Nước	Đường ống cấp và thoát nước hợp lý	Đặt bộ lọc nước chính tại khu vực bếp
HVAC	Máy lạnh 1.5 HP cho phòng khách, 1 HP cho phòng ngủ	Đánh giá lại công suất máy lạnh nếu muốn mở rộng phòng

9.4. Kiểm tra các rủi ro tiềm ẩn

• Rủi ro ẩm ướt: Nếu tầng hầm không có lớp chống thấm đủ dày, có thể gây ẩm. Đề xuất tăng lớp waterproof 2‑3 mm.
• Rủi ro điện: Các dây điện chính chạy gần ống nước, cần lắp cáp bọc thép bảo vệ.
• Rủi ro cấu trúc: Cột chịu tải không được đặt đúng vị trí trung tâm của phòng khách, có thể gây nứt tường nếu không gia cố.

10. Cách sử dụng phần mềm để hỗ trợ đọc bản vẽ

10.1. AutoCAD / DWG Viewer

• Tính năng đo đạc: Dùng lệnh “MEASURE” để đo khoảng cách, diện tích trực tiếp trên bản vẽ.
• Lớp (Layer) quản lý: Ẩn/hiện các lớp tường, điện, nước để tập trung vào từng phần.
• Ghi chú (Annotation): Thêm comment, comment màu đỏ để ghi lại các vấn đề cần sửa.

10.2. SketchUp

• Mô hình 3D: Nhập file DWG, chuyển thành mô hình 3D để quan sát không gian thực tế.
• Render nhanh: Dùng plugin V-Ray hoặc Lumion để tạo hình ảnh phối cảnh nhanh.

10.3. Revit (BIM)

• Mô hình thông tin xây dựng (BIM): Mỗi yếu tố (tường, cửa, hệ thống điện) là một đối tượng có dữ liệu kỹ thuật.
• Kiểm tra xung đột (Clash detection): Tự động phát hiện va chạm giữa hệ thống điện và ống nước.

11. Lưu ý khi thương lượng với kiến trúc sư / nhà thầu

1. Mang bản vẽ đã ghi chú: Đưa ra các điểm cần chỉnh sửa, đề xuất thay đổi.
2. Yêu cầu bản vẽ cập nhật: Sau khi thay đổi, yêu cầu bản vẽ mới để tránh sai lệch trong thi công.
3. Thảo luận chi phí: Mỗi thay đổi (đổi vị trí cửa, tăng độ dày tường) đều ảnh hưởng tới chi phí, cần có bảng dự toán chi tiết.
4. Kiểm tra giấy phép xây dựng: Đảm bảo bản vẽ đã được phê duyệt bởi cơ quan quản lý địa phương.

12. Tổng kết

Việc cách xem bản vẽ nhà không chỉ là một kỹ năng kỹ thuật mà còn là một công cụ quan trọng giúp bạn:

• Hiểu rõ không gian sống và cấu trúc của ngôi nhà.
• Đánh giá tính khả thi, an toàn và tiết kiệm chi phí.
• Giao tiếp hiệu quả với các bên liên quan (kiến trúc sư, nhà thầu, cơ quan quản lý).

Bằng cách nắm vững các loại bản vẽ, ký hiệu, tỷ lệ, và các bước phân tích chi tiết, bạn sẽ tự tin hơn trong việc quyết định thiết kế, mua bán hoặc cải tạo nhà ở. Hãy luôn chuẩn bị đầy đủ tài liệu, sử dụng công cụ hỗ trợ hiện đại và không ngại đặt câu hỏi để đạt được kết quả tốt nhất.

Chúc bạn thành công trong việc đọc và hiểu bản vẽ nhà, tạo nên một không gian sống hoàn hảo, an toàn và thỏa mãn mọi nhu cầu!
